Cocos2d-x 3.x 圖形學渲染系列十二

筆者介紹：姜雪偉，IT公司技術合伙人，IT高級講師，CSDN社區專家，特邀編輯，暢銷書作者，國家專利發明人;已出版書籍：《手把手教你架構3D游戲引擎》電子工業出版社和《Unity3D實戰核心技術詳解》電子工業出版社等。

游戲中如果沒有殊效的渲染，游戲的品質相對來講就比較差了，殊效在項目中占的比重是非常大的。不論是游戲還是虛擬現實都會有粒子殊效，特別是3D粒子殊效，場景的渲染表現都是通過粒子殊效和材質渲染實現的。在MMOARPG或是MMORPG等網絡游戲中，場景或角色上都會掛接殊效，Cocos2D-x引擎使用的殊效是開源的Particle Universe粒子殊效系統，使用Particle Universe開發的游戲市面上也是有很多的，比如著名的火把之光游戲也是使用該粒子殊效系統，大名鼎鼎的開源Ogre引擎一樣使用的也是該粒子殊效，Particle Universe編輯器代碼所在地址：

   粒子系統由于開源，很多自研發引擎也是基于或參考該粒子引擎延伸成自己的殊效系統。利用Particle Universe編輯器制作的殊效在游戲中的效果以下圖:

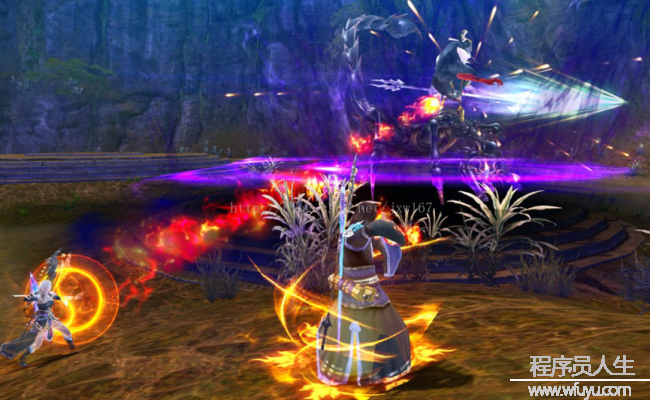

殊效的表現是在“火把之光”游戲中顯示效果，筆者自己研發的引擎也是基于該殊效，自研引擎制作的游戲，殊效表現效果以下圖:

所以掌握該粒子殊效可以有助于開發者更好的理解粒子殊效，通過研究它的源代碼可以在此基礎上繼續優化改進，也能夠重新封裝延伸出自己的殊效系統，學習粒子殊效系統先從粒子殊效的架構說起。

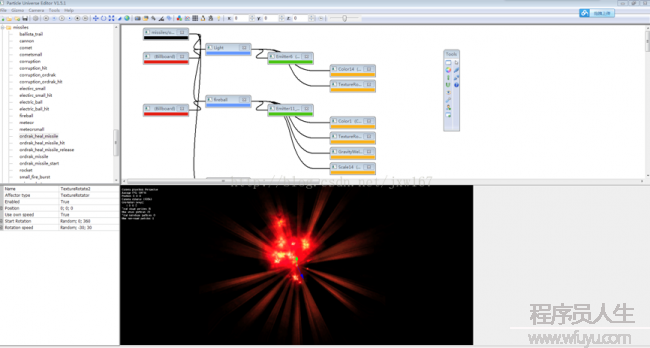

Particle Universe編輯器，它主要分為4部份：左上部份是殊效資源目錄，左下部份是各個殊效模塊的參數設置，右上部份是殊效的編輯制作結點，右下部份是制作的殊效顯示窗口。利用ParticleUniverse工具制作的粒子殊效主要包括以下幾個部份以下圖:

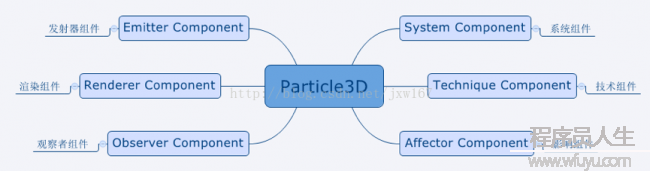

介紹1下，粒子架構圖各個組件，System Component系統組件是最高層次的組件，包括：Emitter、Affector、Observer等。系統組件是創建、顯示、影響粒子所需組件的容器。Technique Component技術組件是處理1個系統中的不同粒子紋理。每一個技術都有自己的渲染器，多種技術相結合成1個系統就能夠制作出1個復雜的粒子系統。RendererComponet渲染器組件決定了粒子的外觀，EmitterComponent發射器組件作用是負責發射粒子，Affector Component影響器組件的作用是產生對粒子顆粒的影響，ObserverComponent視察者組件用于視察粒子是不是產生了某些條件或事件，換句話說就是粒子是不是過期需要燒毀等。這些組件對粒子系統是必不可少的，讀者1定要熟練掌握。殊效粒子生成了后，接下來做的事情是殊效的渲染。
