Ripple簡介

Android 5.0以后google推出了Material Design，Botton默許的觸摸反饋會有水波紋漣漪效果。而這類水波紋的效果實現主要依賴于RippleDrawable。

以下會介紹Ripple的基本使用及關于控制水波紋范圍的3種處理方法，僅作點明思路及學習筆記不作具體實現。

基本使用

該效果通常以background的情勢顯現，在XML中可以援用以下兩個系統自帶屬性：

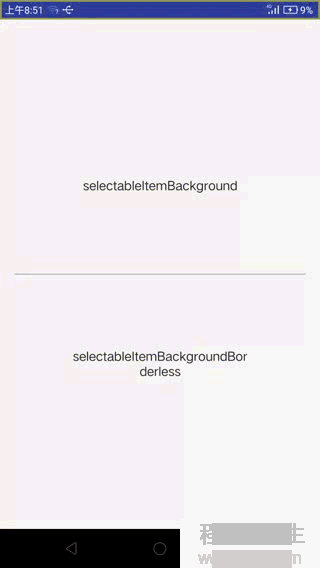

- android:background=”?android:attr/selectableItemBackground” 有邊界波紋
- android:background=”?android:attr/··” 超越邊界波紋。該波紋由父布局繪制及限制邊界(API 21提供)
以selectableItemBackground為例看下系統屬性的實現原理，發現該屬性的定義終究指向<item name="selectableItemBackground">@drawable/item_background_material</item>,
查看該Drawable文件內容為：

<ripple xmlns:android="http://schemas.android.com/apk/res/android"
    android:color="?attr/colorControlHighlight">
    <item android:id="@id/mask">
        <color android:color="@color/white" />
    </item>
</ripple>

selectableItemBackgroundBorderless所對應Drawable內容為：

<ripple xmlns:android="http://schemas.android.com/apk/res/android" android:color="?attr/colorControlHighlight" />

XML控制

特點：簡單，用于固定的view的處理，但靈活性不高。

目前網絡上的資料偏向于如何在xml的item下做文章，如在ripple中添加shape來限制范圍，驗證效果反而有各種小坑(誰驗誰知道)。卻不知官方早已提供解決方案。

根據官方對RippleDrawable的說明文檔，ripple的xml標簽支持兩個屬性，分別是color色調和radius波紋半徑。故我們?cè)谑褂脮r(shí)只需要新建ripple并以`android:background的情勢調用便可.

<ripple xmlns:android="http://schemas.android.com/apk/res/android"
android:color="?android:attr/colorControlHighlight"
android:radius="@dimen/ripple_radius" />

自定義RippleDrawable

特點：可以動態控制，靈活性超級高，但對應的處理復雜度和難度也較高。

設置水波紋點擊效果的本質其實就是設置1個background，最為靈活的方法固然是自定義ripple，然后對目標View直接setBackground便可.

RippleDrawable繼承于Drawable

java.lang.Object
? android.graphics.drawable.Drawable
? android.graphics.drawable.LayerDrawable
? android.graphics.drawable.RippleDrawable

自定義時可以繼承RippleDrawable也能夠直接繼承Drawable，二者的本質分別是實現setRadius()和實現setHotspotBounds()，殊途同歸，都可以到達動態限制波紋大小的效果。系統的虛擬鍵NavigationBar就是使用的后者。

折衷方案

特點：簡單，靈活適中，易上手

以selectableItemBackgroundBorderless超越邊界范圍為基礎，以setHotspotBounds()的方式動態控制其波紋范圍。

以下提供的是個簡易工具demo，調用時傳入對應的viewxxx.setBackground(RippleUtils. getRippleDrawable(context, targetView))，也能夠自己定義增加1個控制ripple范圍的方法：

/**
 * Created by vito on 16⑴1⑴.
 */
public class RippleUtils {
    private static RippleDrawable mRipple;
    private static Drawable mTileBackground;

    private static Drawable newTileBackground(Context context) {
        final int[] attrs = new int[]{android.R.attr.selectableItemBackgroundBorderless};
        final TypedArray ta = context.obtainStyledAttributes(attrs);
        final Drawable d = ta.getDrawable(0);
        ta.recycle();
        return d;
    }

    private static void setRipple(RippleDrawable tileBackground, View v) {
        mRipple = tileBackground;
        updateRippleSize(v);
    }

    //以view的中心為圓心，寬的1/4為半徑的ripple范圍
    private static void updateRippleSize(View v) {
        // center the touch feedback on the center of the icon, and dial it down a bit
        if (v.getWidth() != 0) {
            final int cx = v.getWidth() / 2;
            final int cy = v.getHeight() / 2;
            final int rad = (int) (v.getWidth() * .25f);
            Log.d("ripple", "updateRippleSize: rad=" + rad);
            mRipple.setHotspotBounds(cx - rad, cy - rad, cx + rad, cy + rad);
        } else {
            // TODO: 17⑴⑼
        }
    }

    //對外接口
    public static RippleDrawable getRippleDrawable(Context context, View view) {
        mTileBackground = newTileBackground(context);
        if (mTileBackground instanceof RippleDrawable) {
            setRipple((RippleDrawable) mTileBackground, view);
        }
        return mRipple;
    }
}
