本文我們將會提到

1. 物理和虛擬尋址
2. 虛擬內存作為緩沖工具
3. 頁表
4. 地址翻譯

為何要引入虛擬內存

在1個操作系統中，不同的進程之間都是同享cpu和主存資源的，但是，同享主存會產生1些意想不到的結果，例如當前進程有可能不謹慎寫了其它進程的內存。
為了更加有效管理內存并且少出錯，便引入了1種對主存抽象的概念，稱為虛擬內存（VM）。它將主存看成是1個存儲在磁盤上的地址空間的高速緩存；并且為每一個進程提供了1致的進程地址空間，從而簡化了進程的內存管理，保護了每一個進程的地址空間不被其他進程的地址空間所破壞。

物理尋址

物理地址就是cpu履行加在指令時會生成1個有效的物理地址，通過內存總線，將其傳遞到主存，并從主存中取出數據，返回給cpu的進程。

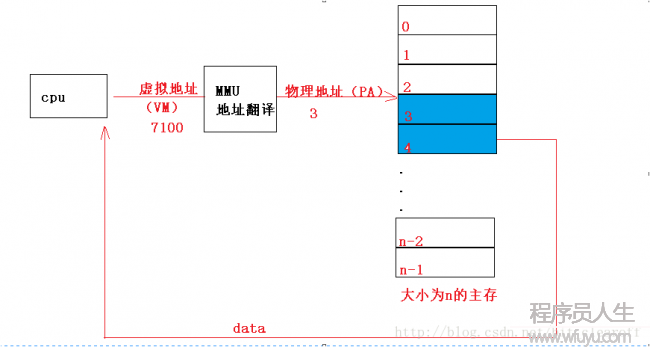

虛擬尋址

虛擬尋址相對物理尋址，首先cpu產生的是1個虛擬地址，虛擬地址會經過MMU地址翻譯后產生相應的物理地址，從而再通過物理尋址來取出數據，返回給cpu。
虛擬尋址相對物理尋址的好處是可以免訪問到主存中不存在的內存，由于它可以在地址翻譯時就對虛擬地址進行檢查，檢查其是不是有效，并且物理尋址必須依照順序來訪問，而且在虛擬尋址中，當物理內存不夠用時系統自動從硬盤空間劃分1些容量出來當作虛擬內存使用。

虛擬內存作為緩存的工具

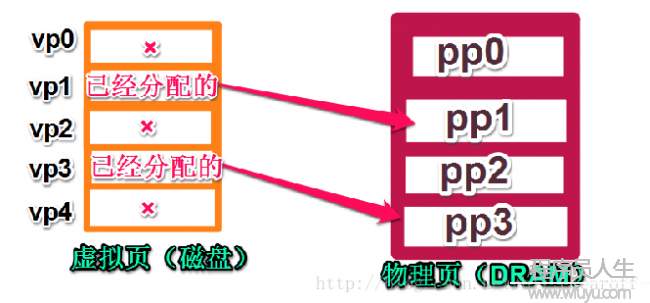

前面我們知道了虛擬內存是1個自由寄存的磁盤上的單元，當虛擬內存作為物理內存的緩沖工具時，系統通過將虛擬內存分割為虛擬頁，物理內存分割為物理頁，通過將虛擬頁緩存到物理內存中可以彌補物理內存大小的不足；1定程度的提高反應速度；減少對物理內存的讀取從而保護內存延長內存使用壽命。

頁表

緩存需要引入1個具有某種方法來判定1個虛擬頁是不是緩存在DRAM中的某個地方。如果是，還必須肯定這個虛擬頁寄存在哪一個物理頁中，還需要能處理缺頁等現象。因而引入了頁表，它寄存在物理內存中，和MMU中的地址翻譯硬件1起來管理內存單元；頁表需要將虛擬頁映照到物理頁，每次翻譯硬件將1個虛擬地址轉換為物理地址時，都會讀取頁表。

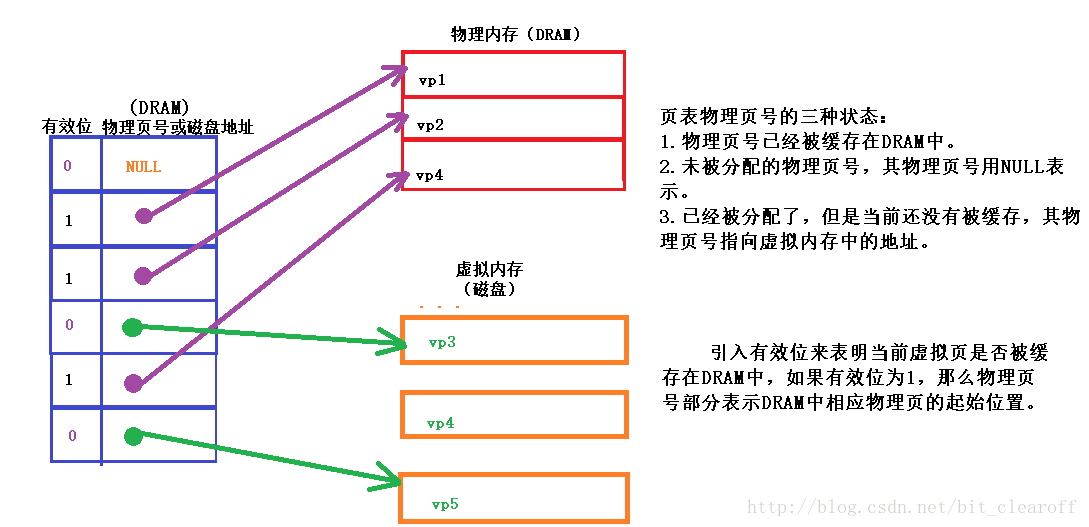

頁表的基本結構以下：

頁命中

頁命中表示的是1個進程，當通過虛擬地址查找到頁表中的相干頁面時，設置了有效位，此時就會產生頁命中，地址翻譯硬件將虛擬地址作為1個索引在頁表中定位，通過拿到頁表的物理頁號中的內容，從而在內存中讀取它。

缺頁

缺頁就是DRAM緩存不命中這個進程，下圖展現了頁表如何處理缺頁。

地址翻譯

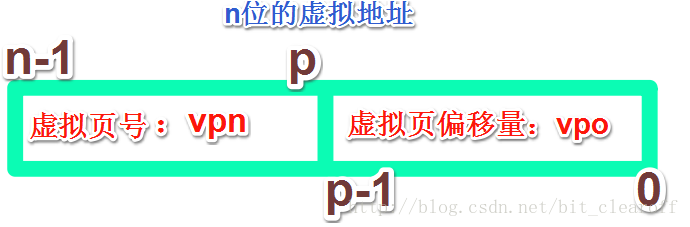

地址翻譯是將虛擬地址空間轉換成物理地址空間的映照關系，首先我們來介紹1下地址翻譯中的虛擬地址的結構：

由上圖可知，虛擬n為的虛擬地址中包括了p位的虛擬頁偏移量vpo,和n-p位的虛擬頁號vpn，地址翻譯進程中，通過將虛擬地址中的獲得虛擬頁號vpn，從而在頁表中定義到相干頁面，取出來的物理頁號ppn和虛擬頁偏移量進行合并便構成了物理地址。

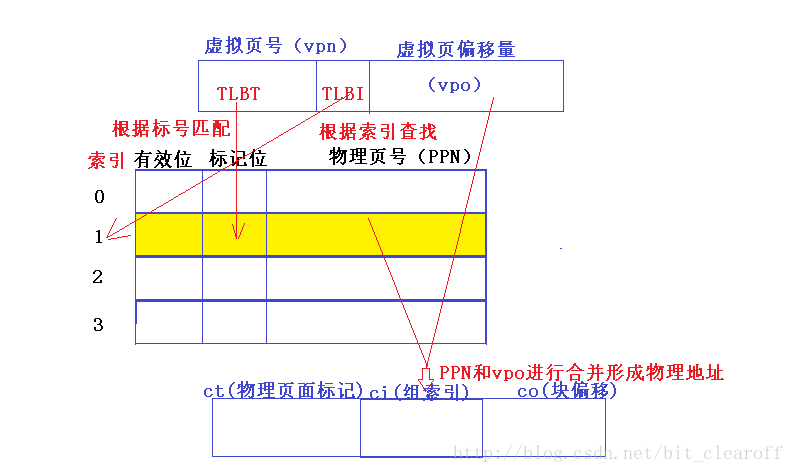

全部進程以下，下圖介紹了TLB加速地址翻譯，它對普通的地址翻譯進行了優化，可以看看圖中的虛擬地址的構成：

得到了物理地址后便會根據物理地址正在高速緩存中讀取相應的塊如果命中便會將相應的數據返回給cpu,如果沒有命中就會產生缺頁，內核會調用缺頁異常處理程序并調入適合的頁面重新加載有關引發缺頁的指令。

總結

虛擬內存是真實的存在在硬盤當中的，它使每一個進程都能有自己獨立的地址空間，避免正在履行的進程對其他進程的地址空間進行寫入操作，同時虛擬內存經常使用來作為主存的緩存，作為內存管理和內存保護工具，另外，有時候需要某種方法來檢測虛擬地址的合法性，便引入了頁表，它通過相干機制優化了虛擬內存，使虛擬內存更加高效。后面還會介紹虛擬內存的有關知識，希望能夠延續關注。
