Android后臺殺死系列之一：FragmentActivity及PhoneWindow后臺殺死處理機制

來源：程序員人生發布時間：2017-01-13 10:41:33 閱讀次數：4471次

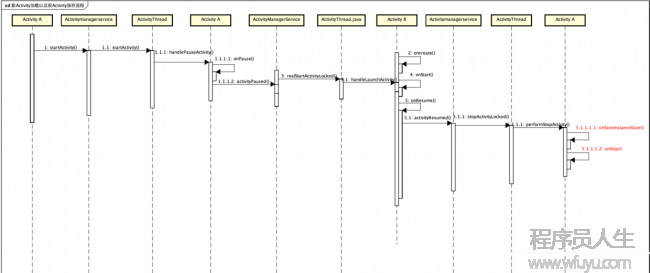

新Activity啟動及舊Activity保存流程

App在后臺久置后，再次從桌面或最近的任務列表喚醒時常常會產生崩潰，這常常是App在后臺被系統殺死，再次恢復的時候遇到了問題，而在使用FragmentActivity+Fragment的時候會更加頻繁。比如，如果Fragment沒有提供默許構造方法，就會在重建的時候由于反射創建Fragment失敗而崩潰，再比如，在onCreate里面new 1個FragmentDialog，并且show，被后臺殺死后，再次喚醒的時候，就會show兩個對話框，這是為何？其實這就觸及了后臺殺死及恢復的機制，其中觸及的知識點主要是FragmentActivity、ActivityManagerService、LowMemoryKiller機制、ActivityStack、Binder等1系列知識點。放在1篇文章里面可能會有些長，因此，Android后臺殺死系列寫了3篇：

開篇：FragmentActivity及PhoneWindow后臺殺死處理機制
原理篇1：后臺殺死與LowmemoryKiller(主要講述App被后臺殺死的原理)
原理篇2：后臺殺死與App現場恢復(主要講述AMS如作甚App恢復現場的原理)

本篇是Android后臺殺死系列的第1篇，主要講授在開發進程中，由于后臺殺死觸及的1些崩潰，和如何避免這些崩潰，還有就是簡單的介紹1下onSaveInstanceState與onRestoreInstanceState履行時機與原理，這兩個函數也是Android面試經常問的兩個點，是比簡單的啟動模式Activity聲明周期略微更深入細致1些的地方，也通過這個點引入后臺殺死及恢復原理。

FragmentActivity被后臺殺死后恢復邏輯

當App被后臺異常殺死后，再次點擊icon，或從最近任務列表進入的時候，系統會幫助恢復當時的場景，重新創建Activity，對FragmentActivity，由于其中有Framgent，邏輯會相對再復雜1些，系統會首先重建被燒毀的Fragment。

舉個栗子

我們創建1個Activity，并且在onCreate函數中新建并show1個DialogFragment，以后通過某種方式將APP異常殺死(RogueKiller摹擬后臺殺死工具)，再次從最近的任務喚起App的時候，會發現顯示了兩個DialogFragment，代碼以下：

public class DialogFragmentActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        DialogFragment dialogFragment = new FragmentDlg();
        dialogFragment.show(getSupportFragmentManager(), "");
    }

這不但讓我們奇怪，為何呢？雖然被殺死了，但是onCreate函數在履行的時候還是只履行了1次啊，為何會出現兩個DialogFragment，這里其實就有1個DialogFragment是通過Android本身的恢復重建機制重建出來，在異常殺死的情況下onCreate(Bundle savedInstanceState)函數的savedInstanceState參數也不是null，而是包括了被殺死時所保存的場景信息。再來看個崩潰的例子，新建1個CrashFragment，并且拋棄默許無參構造方法：

public class CrashFragment extends Fragment {

    public CrashFragment(String tag) {
        super();
    }
}

以后再Activity中Add或replace添加這個CrashFragment，在CrashFragment顯示后，通過RogueKiller摹擬后臺殺死工具摹擬后臺殺死，再次從最近任務列表里喚起App的時候，就會遇到崩潰，

Caused by: android.support.v4.app.Fragment$InstantiationException:
  Unable to instantiate fragment xxx.CrashFragment:
  make sure class name exists, is public, and has an empty constructor that is public
        at android.support.v4.app.Fragment.instantiate(Fragment.java:431)
        at android.support.v4.app.FragmentState.instantiate(Fragment.java:102)
        at android.support.v4.app.FragmentManagerImpl.restoreAllState(FragmentManager.java:1952)
        at android.support.v4.app.FragmentController.restoreAllState(FragmentController.java:144)
        at android.support.v4.app.FragmentActivity.onCreate(FragmentActivity.java:307)
        at android.support.v7.app.AppCompatActivity.onCreate(AppCompatActivity.java:81)

上面的這兩個問題主要觸及后臺殺死后FragmentActivity本身的恢復機制，其實super.onCreate(savedInstanceState)在恢復時做了很多我們沒有看到的事情，先看1下崩潰：

為何Fragment沒有沒有參構造方法會引發崩潰

看1下support-V4中FragmentActivity中onCreate代碼以下：

protected void onCreate(@Nullable Bundle savedInstanceState) {
    mFragments.attachHost(null /*parent*/);

    super.onCreate(savedInstanceState);
                    ...
    if (savedInstanceState != null) {
        Parcelable p = savedInstanceState.getParcelable(FRAGMENTS_TAG);
        mFragments.restoreAllState(p, nc != null ? nc.fragments : null);
    }
    mFragments.dispatchCreate();
}

可以看到如果savedInstanceState != null，就會履行mFragments.restoreAllState邏輯，其實這里就牽扯到恢復時重建邏輯，再被后臺異常殺死前，或說在Activity的onStop履行前，Activity的現場和Fragment的現場都是已被保存過的，實際上是被保存早ActivityManagerService中，保存的格式FragmentState，重建的時候，會采取反射機制重新創Fragment

void restoreAllState(Parcelable state, List<Fragment> nonConfig) {

     ...
         for (int i=0; i<fms.mActive.length; i++) {
        FragmentState fs = fms.mActive[i];
        if (fs != null) {
            Fragment f = fs.instantiate(mHost, mParent);
            mActive.add(f);
    ...

其實就是調用FragmentState的instantiate，進而調用Fragment的instantiate，最后通過反射，構建Fragment，也就是，被加到FragmentActivity的Fragment在恢復的時候，會被自動創建，并且采取Fragment的默許無參構造方法，如果沒喲這個方法，就會拋出InstantiationException異常，這也是為何第2個例子中會出現崩潰的緣由。

 */
public static Fragment instantiate(Context context, String fname, @Nullable Bundle args) {
    try {
        Class<?> clazz = sClassMap.get(fname);
        if (clazz == null) {
            // Class not found in the cache, see if it's real, and try to add it
            clazz = context.getClassLoader().loadClass(fname);
            sClassMap.put(fname, clazz);
        }
        Fragment f = (Fragment)clazz.newInstance();
        if (args != null) {
            args.setClassLoader(f.getClass().getClassLoader());
            f.mArguments = args;
        }
        return f;
    } catch (ClassNotFoundException e) {
        throw new InstantiationException("Unable to instantiate fragment " + fname
                + ": make sure class name exists, is public, and has an"
                + " empty constructor that is public", e);
    } catch (java.lang.InstantiationException e) {
        throw new InstantiationException("Unable to instantiate fragment " + fname
                + ": make sure class name exists, is public, and has an"
                + " empty constructor that is public", e);
    } catch (IllegalAccessException e) {
        throw new InstantiationException("Unable to instantiate fragment " + fname
                + ": make sure class name exists, is public, and has an"
                + " empty constructor that is public", e);
    }
}
q

可以看到場景2提示的errormsg跟拋出的異常是可以對應上的，其實Fragment源碼里面也說得很清楚：

 /**
 * Default constructor.  <strong>Every</strong> fragment must have an
 * empty constructor, so it can be instantiated when restoring its
 * activity's state.  It is strongly recommended that subclasses do not
 * have other constructors with parameters, since these constructors
 * will not be called when the fragment is re-instantiated; instead,
 * arguments can be supplied by the caller with {@link #setArguments}
 * and later retrieved by the Fragment with {@link #getArguments}.
 *
 * <p>Applications should generally not implement a constructor.  The
 * first place application code an run where the fragment is ready to
 * be used is in {@link #onAttach(Activity)}, the point where the fragment
 * is actually associated with its activity.  Some applications may also
 * want to implement {@link #onInflate} to retrieve attributes from a
 * layout resource, though should take care here because this happens for
 * the fragment is attached to its activity.
 */

public Fragment() {
}

大意就是，Fragment必須有1個空構造方法，這樣才能保證重建流程，并且，Fragment的子類也不推薦有帶參數的構造方法，最好采取setArguments來保存參數。下面再來看下為何會出現兩個DialogFragment。

為何出現兩個DialogFragment

Fragment在被創建以后，如果不通過add或replace添加到Activity的布局中是不會顯示的，在保存現場的時候，也是保存了add的這個狀態的，來看1下Fragment的add邏輯：此時被后臺殺死，或旋轉屏幕，被恢復的DialogFragmentActivity時會出現兩個FragmentDialog，1個被系統恢復的，1個新建的。

Add1個Fragment，并顯示的原理–所謂Fragment生命周期

通常我們FragmentActivity使用Fragment的方法以下：假定是在oncreate函數中：

@Override
protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        Fragment fr = Fragment.instance("")
        getSupportFragmentManager().beginTransaction()
        .add(R.id.container,fr).commit();

其中getSupportFragmentManager返回的是FragmentManager的子類FragmentManagerImpl，FragmentManagerImpl是FragmentActivity的1個內部類，其Fragment的管理邏輯都是由FragmentManagerImpl來處理的，本文是基于4.3，后面的高版本引入了FragmentController其實也只是多了1層封裝，原理差別不是太大，有興趣可以自己分析：

public class FragmentActivity extends Activity{
    ...
    final FragmentManagerImpl mFragments = new FragmentManagerImpl();
   ...
    final FragmentContainer mContainer = new FragmentContainer() {
        @Override
        @Nullable
        public View findViewById(int id) {
            return FragmentActivity.this.findViewById(id);
        }

        @Override
        public boolean hasView() {
            Window window = FragmentActivity.this.getWindow();
            return (window != null && window.peekDecorView() != null);
        }
    };

FragmentManagerImpl的beginTransaction()函數返回的是1個BackStackRecord()

@Override
public FragmentTransaction beginTransaction() {
    return new (this);
}

從名字就能夠看出，beginTransaction是為FragmentActivity生成1條Transaction（事務），可以履行，也能夠反向，作為退棧的1個根據，FragmentTransaction的add函數實現以下，

public FragmentTransaction add(Fragment fragment, String tag) {
    doAddOp(0, fragment, tag, OP_ADD);//異步操作的，跟Hander類似
    return this;
}


private void doAddOp(int containerViewId, Fragment fragment, String tag, int opcmd) {
    fragment.mFragmentManager = mManager;
     ...
    Op op = new Op();
    op.cmd = opcmd;
    op.fragment = fragment;
    addOp(op);
}

以后commit這個Transaction, 將Transaction插入到Transaction隊列中去，終究會回調FragmentManager的addFragment方法，將Fragment添加FragmentManagerImpl到保護Fragment列表中去，并且根據當前的Activity狀態，將Fragment調劑到適合的狀態，代碼以下：

public void addFragment(Fragment fragment, boolean moveToStateNow) {

    if (mAdded == null) {
        mAdded = new ArrayList<Fragment>();
    }

    makeActive(fragment);

    if (!fragment.mDetached) {
        if (mAdded.contains(fragment)) {
            throw new IllegalStateException("Fragment already added: " + fragment);
        }
        mAdded.add(fragment);
        fragment.mAdded = true;
        fragment.mRemoving = false;
        if (fragment.mHasMenu && fragment.mMenuVisible) {
            mNeedMenuInvalidate = true;
        }
        if (moveToStateNow) {
            moveToState(fragment);
        }
    }
}

為何說FragmentManager是FragmentActivity管理Fragment的核心呢，請看下面：

final class FragmentManagerImpl extends FragmentManager implements LayoutInflaterFactory {
    ...

    ArrayList<Runnable> mPendingActions;
    Runnable[] mTmpActions;
    boolean mExecutingActions;

    ArrayList<Fragment> mActive;
    ArrayList<Fragment> mAdded;
    ArrayList<Integer> mAvailIndices;
    ArrayList<BackStackRecord> mBackStack;

可以看出FragmentManagerImpl幫FragmentActivity保護著所有管理Fragment的列表，FragmentManagerImpl的State是和Activity的State1致的，這是管理Fragment的關鍵。其實Fragment本身是沒有甚么生命周期的，它只是1個View的封裝，完全依托FragmentManagerImpl來進行同步摹擬生命周期，比如在onCreate函數中創建Fragment，add后，在履行的到Activity本身的onCreateView之前，Fragment的onCreateView是不會履行的，也就是Fragment是被動式的跟FragmentActivity保持1致。既然Fragment只是個View的封裝，那末它是如何轉換成View，并添加到Container中去的呢？關鍵是moveToState函數，這個函數強迫將新add的Fragment的生命周期與Activity同步：

 void moveToState(Fragment f, int newState, int transit, int transitionStyle,
        boolean keepActive) {
        ...
     if (f.mState < newState) { //低于當前Activity的狀態
        switch (f.mState) {
            case Fragment.INITIALIZING:
                    ...
                f.mActivity = mActivity;
                f.mParentFragment = mParent;
                f.mFragmentManager = mParent != null
                        ? mParent.mChildFragmentManager : mActivity.mFragments;
                f.mCalled = false;
                f.onAttach(mActivity);
               ...
                if (!f.mRetaining) {
                    f.performCreate(f.mSavedFragmentState);
                }
            case Fragment.CREATED:
                if (newState > Fragment.CREATED) {

                      f.mView = f.performCreateView(f.getLayoutInflater(
                      f.mSavedFragmentState), container, f.mSavedFragmentState);
                      f.onViewCreated(f.mView, f.mSavedFragmentState);

                    f.performActivityCreated(f.mSavedFragmentState);
                    if (f.mView != null) {
                        f.restoreViewState(f.mSavedFragmentState);
                    }
                    f.mSavedFragmentState = null;
                }
            case Fragment.ACTIVITY_CREATED:
            case Fragment.STOPPED:
                    if (newState > Fragment.STOPPED) {
                        f.performStart();
                    }
            case Fragment.STARTED:
                if (newState > Fragment.STARTED) {
                   f.mResumed = true;
                    f.performResume();

可以看出，add Fragment以后，需要讓Fragment跟當前Activity的State保持1致。現在回歸正題，對后臺殺死狀態下，為何會show兩個DialogFragment呢，我們需要接著看就要Fragment的異常處理的流程，在Fragment沒有沒有參構造方法會引發崩潰里面，分析只是走到了Fragment的構建，現在接著往下走。提供無參構造函數后，Fragment可以正確的新建出來，以后呢？以后就是1些恢復邏輯，接著看restoreAllState

void restoreAllState(Parcelable state, ArrayList<Fragment> nonConfig) {

    if (state == null) return;
    FragmentManagerState fms = (FragmentManagerState)state;
    mActive = new ArrayList<Fragment>(fms.mActive.length);
     for (int i=0; i<fms.mActive.length; i++) {
        FragmentState fs = fms.mActive[i];
        if (fs != null) {
            Fragment f = fs.instantiate(mActivity, mParent);

            mActive.add(f);
            fs.mInstance = null;

    // Build the list of currently added fragments.
    if (fms.mAdded != null) {
        mAdded = new ArrayList<Fragment>(fms.mAdded.length);
        for (int i=0; i<fms.mAdded.length; i++) {
            Fragment f = mActive.get(fms.mAdded[i]);
            if (f == null) {
                throwException(new IllegalStateException(
                        "No instantiated fragment for index #" + fms.mAdded[i]));
            }
            f.mAdded = true;
            if (DEBUG) Log.v(TAG, "restoreAllState: added #" + i + ": " + f);
            if (mAdded.contains(f)) {
                throw new IllegalStateException("Already added!");
            }
            mAdded.add(f);
        }

    // Build the back stack.
    if (fms.mBackStack != null) {
        mBackStack = new ArrayList<BackStackRecord>(fms.mBackStack.length);
        for (int i=0; i<fms.mBackStack.length; i++) {
            BackStackRecord bse = fms.mBackStack[i].instantiate(this);

            mBackStack.add(bse);
            if (bse.mIndex >= 0) {
                setBackStackIndex(bse.mIndex, bse);
}

其實到現在現在Fragment相干的信息已恢復成功了，以后隨著FragmentActivity周期顯示或更新了，這些都是被殺死后，在FragmentActiivyt的onCreate函數處理的，也就是默許已將之前的Fragment添加到mAdded列表中去了，但是，在場景1，我們有手動新建了1個Fragment，并添加進去，所以，mAdded函數中就有連個兩個Fragment。這樣，在FragmentActivity調用onStart函數以后，會新建mAdded列表中Fragment的視圖，將其添加到相應的container中去，并在Activity調用onReusume的時候，顯示出來做的，這個時候，就會顯示兩份，其實如果，在這個時候，你再殺死1次，恢復，就會顯示3分，在殺死，重啟，就是4份。。。。

@Override
protected void onStart() {
    super.onStart();

    mStopped = false;
    mReallyStopped = false;
    mHandler.removeMessages(MSG_REALLY_STOPPED);

    if (!mCreated) {
        mCreated = true;
        mFragments.dispatchActivityCreated();
    }

    mFragments.noteStateNotSaved();
    mFragments.execPendingActions();

    mFragments.doLoaderStart();

    // NOTE: HC onStart goes here.

    mFragments.dispatchStart();
    mFragments.reportLoaderStart();
}

以上就是針對兩個場景，對FramgentActivity的1些分析，主要是回復時候，對Framgent的1些處理。

onSaveInstanceState與OnRestoreInstance的調用時機

在在點擊home鍵，或跳轉其他界面的時候，都會回調用onSaveInstanceState，但是再次喚醒卻不1定調用OnRestoreInstance,這是為何呢？onSaveInstanceState與OnRestoreInstance難道不是配對使用的？在Android中，onSaveInstanceState是為了預防Activity被后臺殺死的情況做的預處理，如果Activity沒有被后臺殺死，那末自然也就不需要進行現場的恢復，也就不會調用OnRestoreInstance，而大多數情況下，Activity不會那末快被殺死。

onSaveInstanceState的調用時機

onSaveInstanceState函數是Android針對可能被后臺殺死的Activity做的1種預防，它的履行時機在2.3之前是在onPause之前，2.3以后，放在了onStop函數之前，也就說Activity失去焦點后，可能會由于內存不足，被回收的情況下，都會去履行onSaveInstanceState。對startActivity函數的調用很多文章都有介紹，可以簡單參考下老羅的博客Android利用程序內部啟動Activity進程（startActivity）的源代碼分析，比如在Activity A 調用startActivity啟動Activity B的時候，會首先通過AMS pause Activity A，以后喚起B，在B顯示，再stop A，在stop A的時候，需要保存A的現場，由于不可見的Activity都是可能被后臺殺死的，比如，在開發者選項中打開不保存活動，就會到達這類效果，在啟動另外一個Activity時，上1個Activity的保存流程大概以下，這里先簡單描寫，在下1篇原理篇的時候，會詳細講授下流程：


在2.3以后，onSaveInstanceState的時機都放在了onStop之前，看1下FragmentActivity的onSaveInstanceState源碼：

@Override
protected void onSaveInstanceState(Bundle outState) {
    super.onSaveInstanceState(outState);
    Parcelable p = mFragments.saveAllState();
    if (p != null) {
        outState.putParcelable(FRAGMENTS_TAG, p);
    }
}

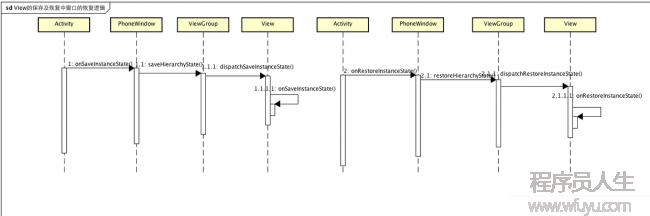

可以看出，首先就是父類的onSaveInstanceState，主要是保存1些窗口及View的信息，比如ViewPager當前顯示的是第幾個View等。以后，就是就是通過FragmentManager的saveAllState，來保存FragmentActivity本身的現場-Fragment的1些狀態，這些數據是FragmentActivity恢復Framgent所必須的數據，處理不好就會出現上面的那種異常。

OnRestoreInstanceState的調用時機

之前已說過，OnRestoreInstanceState雖然與onSaveInstanceState是配對實現的，但是其調用卻并不是完全成對的，在Activity跳轉或返回主界面時，onSaveInstanceState是1定會調用的，但是OnRestoreInstanceState卻不會，它只有Activity或App被異常殺死，走恢復流程的時候才會被調用。如果沒有被異常殺死，不走Activity的恢復新建流程，也就不會回調OnRestoreInstanceState，簡單看1下Activity的加載流程圖：

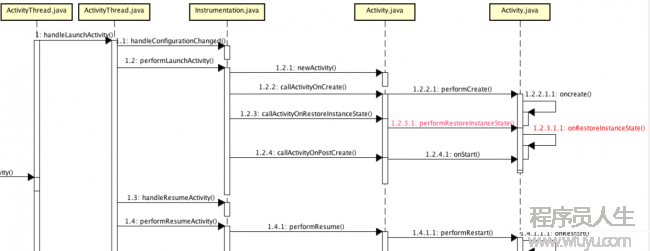

可以看出，OnRestoreInstanceState的調用時機是在onStart以后，在onPostCreate之前。那末正常的創建為何沒調用呢？看1下ActivityThread中啟動Activity的源碼：

 private Activity performLaunchActivity(Activi

         ...
          mInstrumentation.callActivityOnCreate(activity, r.state);

               r.activity = activity;
               r.stopped = true;
               if (!r.activity.mFinished) {
                   activity.performStart();
                   r.stopped = false;
               }
               if (!r.activity.mFinished) {
                   if (r.state != null) {
                       mInstrumentation.callActivityOnRestoreInstanceState(activity, r.state);
                   }
               }
               if (!r.activity.mFinished) {
                   activity.mCalled = false;
                   mInstrumentation.callActivityOnPostCreate(activity, r.state);

               }
     }

可以看出，只有r.state != null的時候，才通過mInstrumentation.callActivityOnRestoreInstanceState回調OnRestoreInstanceState，r.state就是ActivityManagerService通過Binder傳給ActivityThread數據，主要用來做場景恢復。以上就是onSaveInstanceState與OnRestoreInstance履行時機的1些分析。下面結合具體的系統View控件來分析1下這兩個函數的具體利用：比如ViewPager與FragmentTabHost，這兩個空間是主界面最經常使用的控件，內部對后臺殺死做了兼容，這也是為何被殺死后，Viewpager在恢復后，能自動定位到上次閱讀的位置。

ViewPager應對后臺殺死做的兼容

首先看1下ViewPager做的兼容，ViewPager在后臺殺死的情況下，依然能恢復到上次關閉的位置，這也是對體驗的1種優化，這其中的原理是甚么？之前分析onSaveInstanceState與onRestoreInstanceState的時候，只關注了Fragment的處理，其實還有1些針對Window窗口及Vie的處理，先看1下onSaveInstanceState針對窗口保存了甚么：

protected void onSaveInstanceState(Bundle outState) {
    outState.putBundle(WINDOW_HIERARCHY_TAG, mWindow.saveHierarchyState());
  }

PhonwWinow.java

@Override
public Bundle saveHierarchyState() {
    Bundle outState = new Bundle();
    if (mContentParent == null) {
        return outState;
    }

    SparseArray<Parcelable> states = new SparseArray<Parcelable>();
    mContentParent.saveHierarchyState(states);
    outState.putSparseParcelableArray(VIEWS_TAG, states);

    // save the focused view id
      View focusedView = mContentParent.findFocus();
      ...
      outState.putInt(FOCUSED_ID_TAG, focusedView.getId());
    // save the panels
    if (panelStates.size() > 0) {
        outState.putSparseParcelableArray(PANELS_TAG, panelStates);
    }
    if (mActionBar != null) {
        outState.putSparseParcelableArray(ACTION_BAR_TAG, actionBarStates);
    }

    return outState;
}

Window其實就是PhonwWinow，saveHierarchyState其實就是針對當前窗口中的View保存1些場景信息，比如：當前獲得焦點的View的id、ActionBar、View的1些狀態，固然saveHierarchyState遞歸遍歷所有子View，保存所有需要保存的狀態：

ViewGroup.java

@Override
protected void dispatchSaveInstanceState(SparseArray<Parcelable> container) {
    super.dispatchSaveInstanceState(container);
    final int count = mChildrenCount;
    final View[] children = mChildren;
    for (int i = 0; i < count; i++) {
        View c = children[i];
        if ((c.mViewFlags & PARENT_SAVE_DISABLED_MASK) != PARENT_SAVE_DISABLED) {
            c.dispatchSaveInstanceState(container);
        }
    }
}

可見，該函數首先通過super.dispatchSaveInstanceState保存本身的狀態，再遞歸傳遞給子View。onSaveInstanceState主要用于獲得View需要保存的State，并將本身的ID作為Key，存儲到SparseArray states列表中，其實就PhoneWindow的1個列表，這些數據最后會通過Binder保存到ActivityManagerService中去

View.java

  protected void dispatchSaveInstanceState(SparseArray<Parcelable> container) {
    if (mID != NO_ID && (mViewFlags & SAVE_DISABLED_MASK) == 0) {
        mPrivateFlags &= ~PFLAG_SAVE_STATE_CALLED;
        Parcelable state = onSaveInstanceState();
        if ((mPrivateFlags & PFLAG_SAVE_STATE_CALLED) == 0) {
            throw new IllegalStateException(
                    "Derived class did not call super.onSaveInstanceState()");
        }
        if (state != null) {
            container.put(mID, state);
        }
    }
}

那末針對ViewPager到底存儲了甚么信息？通過下面的代碼很容易看出，其實就是新建個了1個SavedState場景數據，并且將當前的位置mCurItem存進去。

  @Override
public Parcelable onSaveInstanceState() {
    Parcelable superState = super.onSaveInstanceState();
    SavedState ss = new SavedState(superState);
    ss.position = mCurItem;
    if (mAdapter != null) {
        ss.adapterState = mAdapter.saveState();
    }
    return ss;
}

到這里存儲的事情基本就完成了。接下來看1下ViewPager的恢復和onRestoreInstanceState到底做了甚么，

protected void onRestoreInstanceState(Bundle savedInstanceState) {
    if (mWindow != null) {
        Bundle windowState = savedInstanceState.getBundle(WINDOW_HIERARCHY_TAG);
        if (windowState != null) {
            mWindow.restoreHierarchyState(windowState);
        }
    }
}

從代碼可以看出，其實就是獲得當時保存的窗口信息，以后通過mWindow.restoreHierarchyState做數據恢復，

@Override
public void restoreHierarchyState(Bundle savedInstanceState) {
    if (mContentParent == null) {
        return;
    }

    SparseArray<Parcelable> savedStates
            = savedInstanceState.getSparseParcelableArray(VIEWS_TAG);
    if (savedStates != null) {
        mContentParent.restoreHierarchyState(savedStates);
    }
    ...

    if (mActionBar != null) {
        ...
          mActionBar.restoreHierarchyState(actionBarStates);
      }
}

對ViewPager會產生甚么？從源碼很容易看出，其實就是取出SavedState，并獲得到異常殺死的時候的位置，以便后續的恢復，

ViewPager.java

@Override
public void onRestoreInstanceState(Parcelable state) {
    if (!(state instanceof SavedState)) {
        super.onRestoreInstanceState(state);
        return;
    }

    SavedState ss = (SavedState)state;
    super.onRestoreInstanceState(ss.getSuperState());

    if (mAdapter != null) {
        mAdapter.restoreState(ss.adapterState, ss.loader);
        setCurrentItemInternal(ss.position, false, true);
    } else {
        mRestoredCurItem = ss.position;
        mRestoredAdapterState = ss.adapterState;
        mRestoredClassLoader = ss.loader;
    }
}

以上就解釋了ViewPager是如何通過onSaveInstanceState與onRestoreInstanceState保存、恢復現場的。如果是ViewPager+FragmentAdapter的使用方式，就同時觸及FragmentActivity的恢復、也牽扯到Viewpager的恢復，其實FragmentAdapter也一樣針對后臺殺死做了1些兼容，避免重復新建Fragment，看1下FragmentAdapter的源碼：

FragmentPagerAdapter.java

@Override
public Object instantiateItem(ViewGroup container, int position) {
    if (mCurTransaction == null) {
        mCurTransaction = mFragmentManager.beginTransaction();
    }

    final long itemId = getItemId(position);

    // Do we already have this fragment?
    <!--是不是已新建了Fragment？？-->

    String name = makeFragmentName(container.getId(), itemId);
    Fragment fragment = mFragmentManager.findFragmentByTag(name);

    1 如果Activity中存在相應Tag的Fragment，就不要通過getItem新建

    if (fragment != null) {
        mCurTransaction.attach(fragment);
    } else {
    2 如果Activity中不存在相應Tag的Fragment，就需要通過getItem新建
        fragment = getItem(position);
        mCurTransaction.add(container.getId(), fragment,
                makeFragmentName(container.getId(), itemId));
    }
    if (fragment != mCurrentPrimaryItem) {
        FragmentCompat.setMenuVisibility(fragment, false);
        FragmentCompat.setUserVisibleHint(fragment, false);
    }

    return fragment;
}

從1與2 可以看出，通過后臺恢復，在FragmentActivity的onCreate函數中，會重建Fragment列表，那些被重建的Fragment不會再次通過getItem再次創建，再來看1下類似的控件FragmentTabHost，FragmentTabHost也是主頁經常使用的控件，FragmentTabHost也有相應的后臺殺死處理機制，從名字就可以看出，這個是專門針對Fragment才創建出來的控件。

后臺殺死時View的保存及恢復

FragmentTabHost應對后臺殺死做的兼容

FragmentTabHost其實跟ViewPager很類似，在onSaveInstanceState履行的時候保存當前位置，并在onRestoreInstanceState恢復postion，并重新賦值給Tabhost，以后FragmentTabHost在onAttachedToWindow時，就能夠根據恢復的postion設置當前位置，代碼以下：

FragmentTabHost.java

@Override
protected Parcelable onSaveInstanceState() {
    Parcelable superState = super.onSaveInstanceState();
    SavedState ss = new SavedState(superState);
    ss.curTab = getCurrentTabTag();
    return ss;
}

@Override
protected void onRestoreInstanceState(Parcelable state) {
    if (!(state instanceof SavedState)) {
        super.onRestoreInstanceState(state);
        return;
    }
    SavedState ss = (SavedState) state;
    super.onRestoreInstanceState(ss.getSuperState());
    setCurrentTabByTag(ss.curTab);
}

在FragmentTabHost履行onAttachedToWindow時候，會首先getCurrentTabTag ,如果是經歷了后臺殺死，這里得到的值實際上是恢復的SavedState里的值，以后通過doTabChanged切換到響應的Tab，注意這里切換的時候，Fragment由于已重建了，是不會再次新建的。

@Override
protected void onAttachedToWindow() {
    super.onAttachedToWindow();

    String currentTab = getCurrentTabTag();
    ...

    ft = doTabChanged(currentTab, ft);

    if (ft != null) {
        ft.commit();
        mFragmentManager.executePendingTransactions();
    }
}

App開發時針對后臺殺死處理方式

最簡單的方式，但是效果1般：取消系統恢復

比如：針對FragmentActivity ，不重建：

protected void onCreate(Bundle savedInstanceState) {
     if (savedInstanceState != null) {
     savedInstanceState.putParcelable(“android:support:fragments”, null);}
     super.onCreate(savedInstanceState);
}

如果是系統的Actvity改成是“android:fragments”，不過這里需要注意：對ViewPager跟FragmentTabHost不需要額外處理，處理了可能反而有反作用。

針對Window，如果不想讓View使用恢復邏輯，在基類的FragmentActivity中覆蓋onRestoreInstanceState函數便可。

protected void onRestoreInstanceState(Bundle savedInstanceState) {
}

固然以上的做法都是比較粗魯的做法，最好還是順著Android的設計，在需要保存現場的地方保存，在需要恢復的地方，去除相應的數據進行恢復。以上就是后臺殺死針對FragmentActivity、onSaveInstanceState、onRestoreInstanceState的1些分析，后面會有兩篇針對后臺殺死原理，和ActivityManagerService如何處理殺死及恢復的文章。

參考文檔

Fragment Transactions & Activity State Loss精
Lowmemorykiller筆記精
Fragment實例化，Fragment生命周期源碼分析
android.app.Fragment$InstantiationException的緣由分析
Android Framework架構淺析之【近期任務】
Android Low Memory Killer介紹
Android開發之InstanceState詳解
Square：從今天開始拋棄Fragment吧！
對Android近期任務列表（Recent Applications）的簡單分析
Android——內存管理-lowmemorykiller 機制
ActivityStackSupervisor分析
A Deeper Look of ViewPager and FragmentStatePagerAdaper
View的onSaveInstanceState和onRestoreInstanceState進程分析
