STM32 ST-LINK Utility介紹、下載、安裝、使用方法

Ⅰ、寫在前面

本文講述的內容是STM32 ST-LINK Utility介紹、下載、安裝、使用方法，如需要了解更多關于STM32相干的文章，可以到我博客，或微信公眾號查看并下載。

STM32 ST-LINK Utility這個軟件工具其實主要就是配套“ST-LINK”這個下載工具1起使用的上位機軟件。因此使用STM32 ST-LINK Utility上位機軟件需要有1個ST-LINK工具才行。它的功能和J-Link對應的工具類似，用于燒寫代碼。

STM32 ST-LINK Utility工具在產品開發進程中測試1些其他版本的代碼，可以直接下載hex，而不用打開工程再編譯去下載。 當你開發完1個STM32產品，需要量產的時候，就能夠用這個工具直接下載hex代碼，對代碼加密（讀保護）。

本文PDF文章可以在我360云盤下載：

https://yunpan.cn/ckR3JDhkPeNUp  訪問密碼 ca6d

關于本文的更多詳情請往下看。

Ⅱ、STM32 ST-LINK Utility介紹

1.關于STM32 ST-LINK Utility

STM32 ST-LINK Utility軟件主要的功能就是量產（批量下載代碼的工具）。它也是比較實用的1個工具，當我們需要查看芯片FLASH數據時，可以很快定位查找到想要的數據（條件是沒有添加保護）。

STM32 ST-LINK Utility軟件包括ST-Link驅動。若你安裝了STM32 ST-LINK Utility軟件，你的ST-Link就不用單獨安裝驅動了，可以直接使用（比如Keil、IAR在線調試、下載等）。

STM32 ST-LINK Utility軟件除可以快速讀取FLASH數據外，還可快速讀取STM32芯片型號、ID、版本等信息。

2.Version 4.0.0更新說明

STM32 ST-LINK Utility V 4.0.0版本在V3.9.0基礎上主要更新的內容：

A.除使用Flash界面對選項字節寄存器編程外，還可使用（binary/hex/srec）文件對選項字編程。

B.支持Windows10操作系統。

Ⅲ、下載

STM32 ST-LINK Utility這個軟件可以到官網下載，也能夠到我360云盤下載。下面章節講述的安裝、注冊也是從官方下載的軟件，為了方便大家下載，我將其上傳至360云盤（和官網的1樣）。

1.官方下載

目前（2016年09月）STM32 ST-LINK Utility官方最新版本是V4.0.0。官方下載需要注冊ST賬號，ST賬號登陸成功才能下載，若覺得麻煩可以在我360云盤下載（和官網相同的文件）。

官方下載地址：

http://www.st.com/content/st_com/en/products/embedded-software/development-tool-software/stsw-link004.html

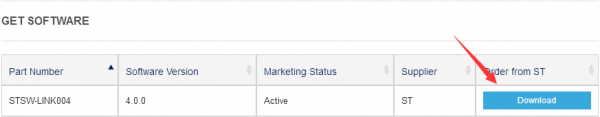

【點擊網頁中“Download”便可下載。（如果沒有登錄賬號會提示“注冊”或“登錄”）】

2.我360云盤下載

360下載方便、快捷，里面包括STM32 ST-LINK Utility軟件、資料、老版本軟件。我在360云盤提供下載的版本也是上面官網下載，上傳至360云盤【定期更新至最新版本】。

360云盤地址：https://yunpan.cn/ckSizIa9ujsVR  訪問密碼 0743

Ⅳ、安裝

STM32 ST-LINK Utility集成開發環境的安裝比較簡單（基本上就是1路Next下去）。還是依照常規安裝教程（截圖）講述1下吧，以上面下載的“STM32 ST-LINK Utility v4.0.0 setup.exe”軟件為例講述。

操作系統要求：

Windows XP、Windows 7、Windows 10

256M內存及以上、30M硬盤以上

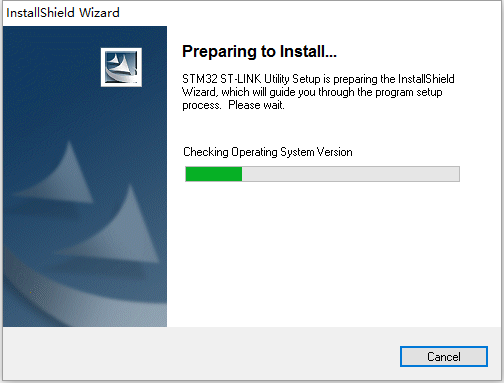

1.解壓軟件，雙擊“STM32 ST-LINK Utility v3.9.0.exe”，進入準備安裝（解壓）進程。

2.進入安裝向導，點擊“Next”。

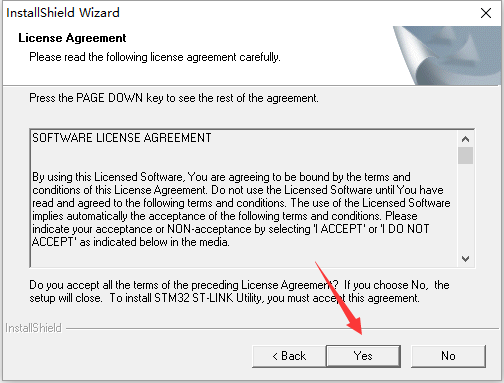

3.同意許可，點擊“Yes”。

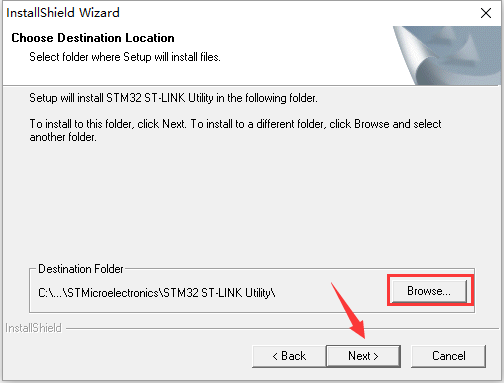

4.選擇安裝路徑（這里默許），點擊“Next”。

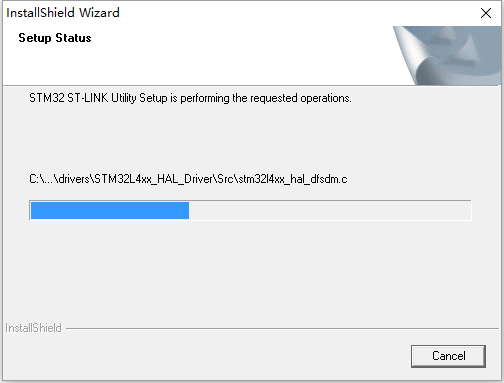

5.進入安裝進程，不到1分鐘時間。

6.安裝最后提示“安裝驅動”，點擊“下1步”，最后點擊“完成”安裝完成。

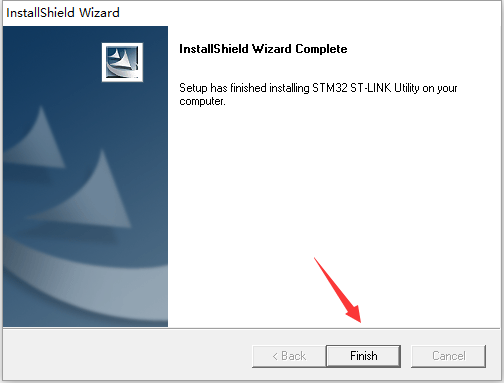

7.點擊“Finish”完成上位機軟件及ST-LINK驅動的安裝。

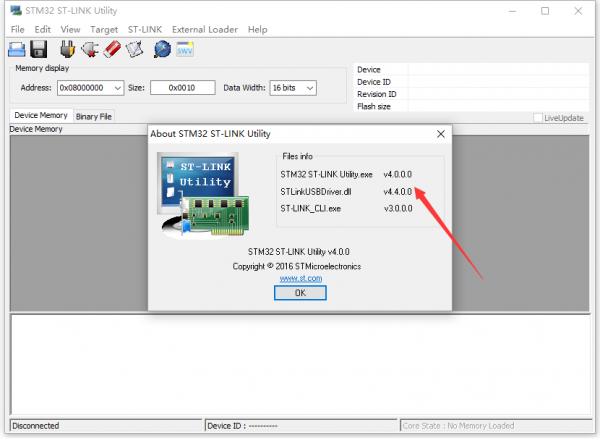

8.查看版本：打開軟件 -> Help - > About， 可以看見版本是更新了的。

Ⅴ、基本使用方法

1.Keil和IAR生成hex的配置

STM32 ST-LINK Utility軟件主要是下載程序（可履行hex文件），因此需要編程工具生成hex文件才行，下面將講述經常使用工具Keil和IAR生成hex的配置。

A.Keil生成hex配置

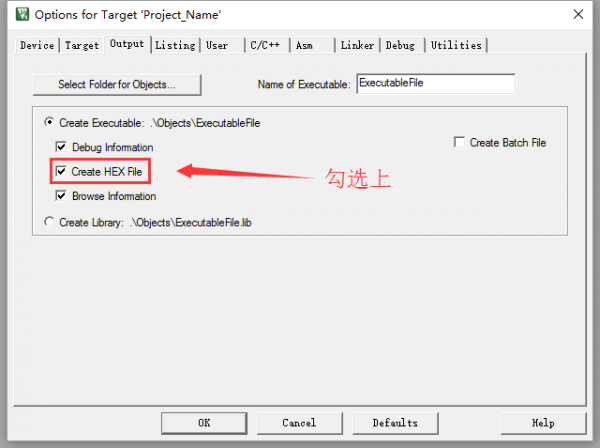

Project ->Options for Target -> Output 勾選上“Create HEX File”（以下圖）

B.IAR生成hex配置

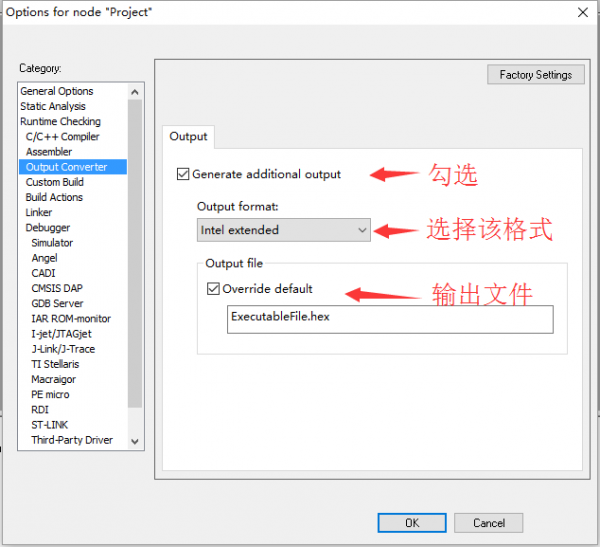

Project ->Options -> Output Coverter -> 勾選上“Generate additional output”、選擇輸出格式為“Intel extended”，再次設置輸出名稱就配置好了（以下圖）。

2.讀取STM32內部FLASH及芯片信息

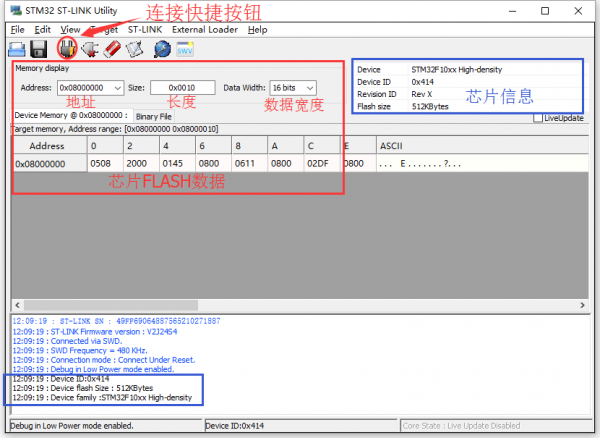

使用ST-Link連接硬件（STM32芯片），打開STM32 ST-LINK Utility軟件，連接芯片：Tarage  -> connect或直接點擊連接快捷按鈕（以下圖）。

【讀取FLASH信息的條件是沒有添加讀保護】

點擊“連接按鈕”之前可以設置讀取FLASH的起始地址、讀取長度和數據顯示的寬度。

3.打開程序（hex）

在上1步連接好芯片，并正確辨認芯片以后，打開需要下載的程序（hex）文件。打開hex文件可以從菜單欄（File -> Open File）打開，也能夠直接講hex文件拖動到FLASH區域（就像從電腦復制文件到U盤1樣）。

4.下載程序（hex）

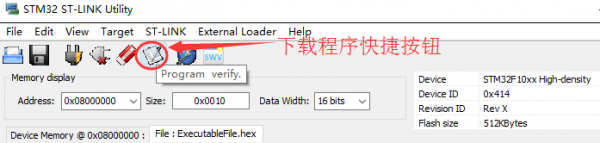

在上1步打開hex文件完成以后，點擊“下載”（可以Taraget -> Program，也能夠直接點擊下載快捷按鈕，以下圖）

彈出信息確認窗口，如hex文件路徑、驗證方式等，確認信息無誤后點擊“Start”開始下載程序。

【如：我將可履行hex文件命名為“ExecutableFile.hex”，位于桌面】

下載進程時間長短與程序大小有關，1般都很快，出現“Verification...OK”，說明下載成功。

Ⅵ、說明

STM32 ST-LINK Utility這個軟件工具是ST官方推薦使用的1款下載工具（配套ST-Link下載器），是1款免費的軟件，也是我們STM32學習者、開發者值得使用的1款工具。

以上總結僅供參考，若有不對的地方，敬請體諒。
