仿百度地圖街景實現

來源：程序員人生發布時間：2016-08-05 13:43:08 閱讀次數：6595次

使用過百度地圖的同學知道，它有個街景功能，可以看到許多地方的實景。這里就其街景內容的實現，進行下學習。

在百度地圖SDK的官網上可以看到，百度對開發者提供了很多相干的內容，方便我們進行學習。關于SDK的使用方法，包括jar包導入，*.so 動態庫的添加位置及AndroidManifest文件的配置不做為我們這里討論的內容，官方文檔已介紹的很詳細，不做無聊的搬運工。

效果圖

這里我們首先預覽下，今天終究要實現的效果圖

靜態圖1

靜態圖2

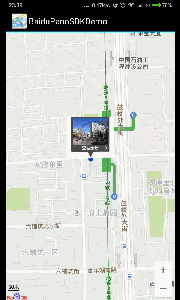

效果圖

如圖所示，我們這里的實現，就是兩個頁面的內容，1個是基礎的地圖MapView，1個是街景地圖PanoView。接下來，就這兩個頁面（Activity）分別展開來講。（由于GIF圖片大小限制，效果不是很理想，文章結尾有源碼地址，可以自己跑1下看1下效果先）

地圖MapView實現

地圖MapView的簡單顯示

布局文件

<?xml version="1.0" encoding="utf⑻"?>

    <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <com.baidu.mapapi.map.MapView
        android:id="@+id/bmapView"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:clickable="true" />

    </LinearLayout>

Application

1般情況下，我們的利用程序都會有1個繼承自Application的類，用于實現1些初始化的方法，這里可以在Application里履行1些百度地圖初始化的工作，這也是官方提倡的方式。

public void onCreate() {
        super.onCreate();
        mInstance = this;     SDKInitializer.initialize(getApplicationContext());
        }

Activity

在Activity的OnCreate方法中實現

setContentView(R.layout.activity_mapview);
mMapView = (MapView) findViewById(R.id.bmapView);

上面這樣1段簡單的代碼，就能夠在Activity中顯示出1個MapView，也就是我們最熟習的地圖頁面，是否是很簡單，就像我們顯示1個TextView1樣。

這里說明寫1下，依照官方的API指點文檔，使用MapView等百度地圖SDK所提供的各種實現，是需要去申請相干的key的，申請的方法在官網有著詳細的介紹，這里就不再粘貼復制了；很多同學在使用MapView的時候發現，程序運行后地圖沒有顯示，顯示的都是1些方格子，這常常是由于key沒有申請，或申請的方式不當釀成的

MapView顯示到當前位置

每次打開百度地圖，都會自動定位到我們當前所在的位置，或是我們搜索某個特定的地方作為新的位置，全部地圖所顯現的區域都是新位置周邊的環境。這里，關于地圖的定位和搜索的相干實現內容，就不展開來講，不當作此次的重點。

假定我們已通過定位（或是搜索），定位了到了1個位置

**
 * 假定我們當前的位置在此
 */
private final double latitude = 39.963175;
private final double longitude = 116.400244;

這個位置依照新聞里常聽到的說法就是，東經116.40度，北緯39.96度,位于北京市東城區舊鼓樓大街丙1號。

接下來，我們要做的就是將MapView的視圖更新到我們“定位”的位置，這個位置周邊的地圖才是我們關心的。

mBaiduMap = mMapView.getMap();
        //定義Maker坐標點
        point = new LatLng(latitude, longitude);
        //定義地圖狀態
        final MapStatus mMapStatus = new MapStatus.Builder()
                .target(point)
                .zoom(18)
                .build();
        //定義MapStatusUpdate對象，以便描寫地圖狀態將要產生的變化
        MapStatusUpdate mMapStatusUpdate = MapStatusUpdateFactory.newMapStatus(mMapStatus);
        //改變地圖狀態
        mBaiduMap.setMapStatus(mMapStatusUpdate);

這里的mBaiduMap 是1個BaiduMap的實例，通過MapView的getMap方法便可取得。我們對地圖的各種操作，設置屬性都是基于這個實例進行。

通過上面的代碼，我們就能夠將MapView的視圖更新到我們所想要的位置了。

添加View到MapView

添加Marker

依照百度地圖API的說法，我們添加到地圖上的小圖標統1稱為Marker。

//構建Marker圖標
        bitmap = BitmapDescriptorFactory
                .fromResource(R.drawable.icon_markc);

        //構建MarkerOption，用于在地圖上添加Marker
        option = new MarkerOptions()
                .position(point)
                .icon(bitmap);
        //在地圖上添加Marker，并顯示
        mBaiduMap.addOverlay(option);

通過上面的實現，我們就能夠將1個小圖標添加到地圖層，作為標記。我們平常使用地圖時，所搜周邊后顯現的1系列小圓點就是如此（以下圖）

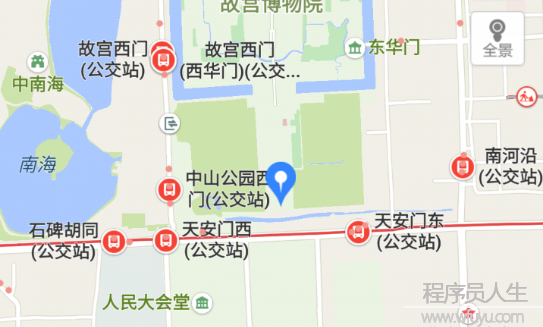

marker示意圖

ShowInfoWindow使用

最后1步，實現顯示街景縮略圖的那個小彈框。

這里首先自定義1下我們要添加到地圖層的View。

view = LayoutInflater.from(mContext).inflate(R.layout.pano_overlay, null);
        pic = (ImageView) view.findViewById(R.id.panoImageView);
view.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                Intent intent = new Intent(mContext, PanoDemoMain.class);
                intent.putExtra("latitude", latitude);
                intent.putExtra("longitude", longitude);
                startActivity(intent);
            }
        });

這里pic這個ImageView用于顯示我們要展現的街景縮略圖。pano_overlay是全部彈框的布局，很簡單，這里就不貼代碼了。

同時，我們為這個自定義View設置點擊事件，方便我們跳轉到PanoView街景地圖頁面，并且將當前位置傳遞過去。

由于祖國地大物博，所以街景的覆蓋并不是百分之百，所以說，不是每一個地方都有街景可以顯示，有些鳥不拉屎的地方是看不到的。那我們怎樣知道甚么地方有街景呢？API為我們提供了很好的檢測方法

new Thread(new Runnable() {
            @Override
            public void run() {
                PanoramaRequest request = PanoramaRequest.getInstance(mContext);
                BaiduPanoData locationPanoData = request.getPanoramaInfoByLatLon(longitude, latitude);
                //開發者可以判斷是不是有外景(街景)
                if (locationPanoData.hasStreetPano()) {
                    String url = baseUrl + locationPanoData.getPid();
                    Message message = new Message();
                    message.what = 0x01;
                    message.obj = url;
                    handler.sendMessage(message);
                }


            }
        }).start();

這樣，我們就能夠根據當前位置，先檢測1下是不是有街景可以顯示。這里，如果當前位置有街景，我們就通過Handler通知主線程去更新UI

private class myHandler extends Handler {
        @Override
        public void handleMessage(Message msg) {
            super.handleMessage(msg);
            if (msg.what == 0x01) {
                String url = (String) msg.obj;
                Glide.with(mContext).load(url).into(pic);
                InfoWindow mInfoWindow = new InfoWindow(view, point, -57);
                //顯示InfoWindow
                mBaiduMap.showInfoWindow(mInfoWindow);
            }
        }
    }

這里看1下，InfoWindow的說明及其構造函數

public class InfoWindow extends java.lang.Object
在地圖中顯示1個信息窗口，可以設置1個View作為該窗口的內容，也能夠設置1個 BitmapDescriptor 作為該窗口的內容。


public InfoWindow(View view, LatLng position, int yOffset)

/**
通過傳入的 view 構造1個 InfoWindow, 此時只是利用該view
生成1個Bitmap繪制在地圖中，監聽事件由開發者實現。
Parameters:
view - InfoWindow 展現的 view
position - InfoWindow 顯示的地理位置
yOffset - InfoWindow Y 軸偏移量
*/

在Handler的handleMessage方法中，我們通過返回的url加載圖片，并將自定義的彈框View顯示到之前1步添加的marker偏上1點的地方（這就是InfoWindow的構造函數中⑸7的意義）

關于這個加載圖片的URL，可以參考這里靜態圖API。

這樣，就實現了MapView頁面所有的內容。通過點擊InfoWindow，就能夠跳轉到PanoView所在的界面去查看街景地圖。

接下來，我們將介紹PanoView街景地圖的實現。

街景地圖PanoViewActivity實現

街景地圖PanoView基礎

街景地圖PanoView的顯示和基礎地圖MapView10分類似

首先是在布局文件中定義view

<com.baidu.lbsapi.panoramaview.PanoramaView
            android:id="@+id/panorama"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:clickable="true"
            android:visibility="visible" />

在Activity的OnCreate方法中

PanoDemoApplication app = (PanoDemoApplication) this.getApplication();
        if (app.mBMapManager == null) {
            app.mBMapManager = new BMapManager(app);
            app.mBMapManager.init(new PanoDemoApplication.MyGeneralListener());
        }

mPanoView = (PanoramaView) findViewById(R.id.panorama);
mPanoView.setPanorama(longitude, latitude);

這里一樣需要的是在Application類中做1些初始化工作；對我們所使用key的有效性進行檢測。

public void initEngineManager(Context context) {
        if (mBMapManager == null) {
            mBMapManager = new BMapManager(context);
        }

        if (!mBMapManager.init(new MyGeneralListener())) {
            Toast.makeText(PanoDemoApplication.getInstance().getApplicationContext(), "BMapManager  初始化毛病!",
                    Toast.LENGTH_LONG).show();
        }
    }


// 經常使用事件監聽，用來處理通常的網絡毛病，授權驗證毛病等
    static class MyGeneralListener implements MKGeneralListener {

        @Override
        public void onGetPermissionState(int iError) {
            // 非零值表示key驗證未通過
            if (iError != 0) {
                // 授權Key毛病：
                Toast.makeText(PanoDemoApplication.getInstance().getApplicationContext(),
                        "請在AndoridManifest.xml中輸入正確的授權Key,并檢查您的網絡連接是不是正常！error: " + iError, Toast.LENGTH_LONG).show();
            } else {
                Toast.makeText(PanoDemoApplication.getInstance().getApplicationContext(), "key認證成功", Toast.LENGTH_LONG)
                        .show();
            }
        }
    }

同時在Activity里也需要做1些初始化的工作，最后就是通過PanoView的setPanorama()方法實現街景的顯示。

關于這里用到的setPanorama(),根據API我們可以看到

public void setPanorama(java.lang.String pid)
//根據全景pid值切換全景場景

public void setPanorama(int x,int y)
//根據百度墨卡托投影坐標切換全景場景

public void setPanorama(double longitude,double latitude)
//根據百度經緯度坐標切換全景場景

public void setPanoramaByUid(java.lang.String uid,
                    int panoType)
//根據uid值切換全景場景

也就是說，不但通過經緯度，而且可以通過別的方式實現街景地圖的功能。這里我們就使用了大家最熟習的經緯度，對別的實現方式有興趣的同學，可以自己去探索1下。

將地圖MapView展現在街景PanoView上面

如圖所示，將1個MapView顯示在PanoView之上；很自然的我們會寫出下面的布局方式：

<RelativeLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <com.baidu.lbsapi.panoramaview.PanoramaView
            android:id="@+id/panorama"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:clickable="true"
            android:visibility="visible" />

        <LinearLayout
            android:layout_width="60dp"
            android:layout_height="60dp"
            android:layout_alignParentBottom="true"
            android:layout_alignParentLeft="true"
            android:layout_marginBottom="8dp"
            android:layout_marginLeft="8dp"
            android:background="#00ffffff">

            <com.baidu.mapapi.map.MapView
                android:id="@+id/bmapView"
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                android:clickable="true"
                android:padding="20dp" />
        </LinearLayout>
    </RelativeLayout>

這樣，我們在全部PanoView的左下角定義1個60x60大小的view用于顯示1個MapView。

實現對街景視圖操作的監聽

街景SDK為我們提供了PanoramaViewListener這個接口，可以實現對從街景視圖開始繪制到完成繪制，對街景地圖的操作（如點擊，旋轉）的監聽。

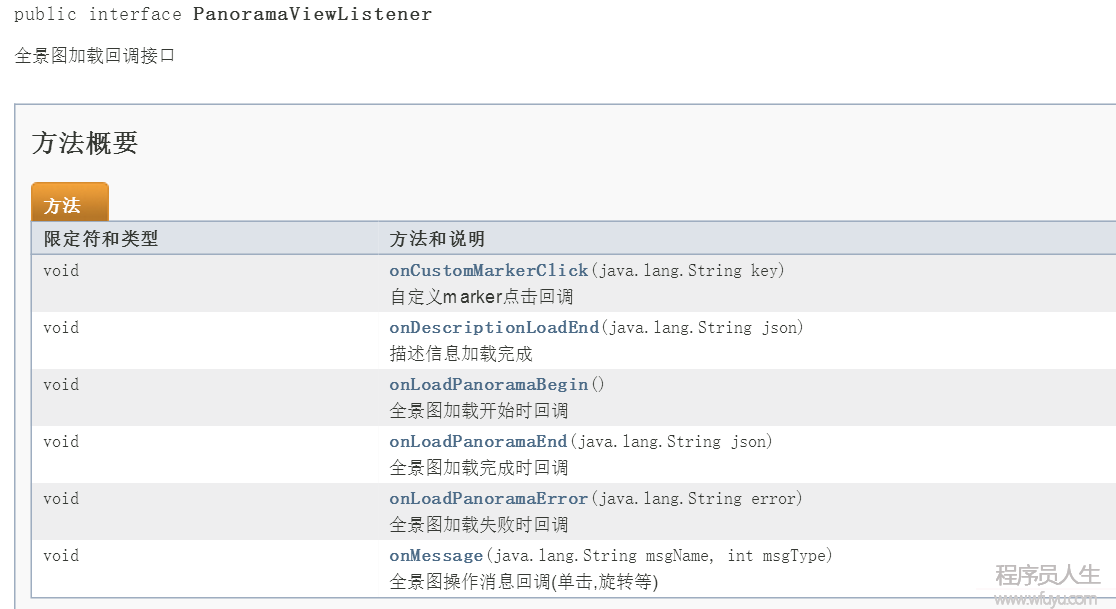

API

這里我們重點看1下onMessage(String msgName, int msgType)這個回調方法。

public void onMessage(String msgName, int msgType) {
                Log.e(LTAG, "msgName--->" + msgName + ", msgType--->" + msgType);
                switch (msgType) {
                    case 8213:
                        //旋轉
                        Log.e(PanoViewActivity.class.getSimpleName(), "now,the heading is " + mPanoView.getPanoramaHeading());
                        Message message = new Message();
                        message.what = ACTION_DRAG;
                        message.arg1 = (int) mPanoView.getPanoramaHeading();
                        handler.sendMessage(message);
                        break;
                    case 12302:
                        //點擊
                        Log.e(PanoViewActivity.class.getSimpleName(), "clicked");
                        Message msg = new Message();
                        msg.what = ACTION_CLICK;
                        handler.sendMessage(msg);
                        break;
                    default:
                        break;
                }


            }

這里不能不吐槽1下，官方所提供的API文檔，對這個onMessage回調方法中的參數竟然沒有任何有價值的解釋。這里的8213及12302完全是通過打印日志自己總結出的規律。

這樣，我們對不同的操作，就能夠通過Handler實現不同的UI效果。我們看1下handler的實現：

private class MyHandler extends Handler {


        @Override
        public void handleMessage(Message msg) {
            super.handleMessage(msg);

            switch (msg.what) {
                case ACTION_CLICK:
                    if (titleVisible) {
                        titleVisible = false;
                        textTitle.startAnimation(animationHide);
                        textTitle.setVisibility(View.GONE);
                        sv.setVisibility(View.GONE);
                    } else {
                        titleVisible = true;
                        textTitle.startAnimation(animationShow);
                        textTitle.setVisibility(View.VISIBLE);
                        sv.setVisibility(View.VISIBLE);

                    }

                    break;
                case ACTION_DRAG:
                    float heading = (float) msg.arg1;

                    mBaiduMap.clear();

                    //構建MarkerOption，用于在地圖上添加Marker
                    option = new MarkerOptions()
                            .position(point)
                            .rotate(360-heading)
                            .icon(bitmap);
                    //在地圖上添加Marker，并顯示
                    mBaiduMap.addOverlay(option);
                    break;
                default:
                    break;
            }
        }


    }

這里的處理就分兩種情況：

點擊事件

我們仿照百度地圖的樣式，實現標題欄及MapView的隱藏，并添加動畫，這樣可以方便用戶全屏更清晰的視察街景內容。

旋轉事件

上面我們說過對MapView添加Marker的方法，這里就派上用處了。隨著我們對PanoView的不斷拖拽旋轉，通過其getPanoramaHeading() 可以得到當前視角的偏航角。
在UI線程中，我們可以通過不斷移除和添加Marker，并設置不同的marker的偏轉角度，從而實現1種在左下方小地圖上顯現我們當前視角的效果。

好了，這樣就簡單模仿了1下百度地圖街景的部份實現功能，由于UI資源所限制，部份效果并不是完全1致，這里只是學習下而已。

代碼已上傳至github，點這里便可查看。
