Chromium網頁輸入事件處理機制簡要介紹和學習計劃

       用戶在閱讀網頁的時候，需要與網頁進行交互，經常使用的操作如滑動、捏合網頁，和點擊網頁中的鏈接等。這些交互操作也稱為用戶輸入事件，閱讀器需要對它們作出迅速的響應，例如及時更新網頁內容或打開新的網頁等。閱讀器能夠對用戶輸入事件作出迅速的響應是相當重要的，由于這關乎到用戶閱讀網頁時的體驗，特別是在用戶滑動和捏合網頁時。本文接下來就扼要介紹Chromium對用戶輸入事件的處理機制，和制定后續的學習計劃。

老羅的新浪微博：http://weibo.com/shengyangluo，歡迎關注！

       在任何1個平臺上，用戶輸入事件都是由系統捕獲和分發的，1般就是分給給當前激活的利用程序。利用程序接下來又會根據本身的UI結構找到產生輸入事件的位置所對應的控件，然后將輸入事件交給該控件處理。在Android平臺上，用戶輸入事件的捕獲和分發進程可以參考前面Android利用程序鍵盤（Keyboard）消息處理機制分析1文。

       閱讀器作為1個利用程序，它的用戶輸入事件一樣也是系統捕獲后分發給它處理的。從前面Chromium多進程架構扼要介紹和學習計劃這個系列的文章可以知道，基于Chromium的閱讀器是多進程架構的，它主要有Browser、Render和GPU3種進程。其中，Browser進程負責創建閱讀器的UI結構，Render負責加載網頁內容，GPU進程負責將網頁內容渲染在閱讀器的UI上。這些知識點可以參考Chromium硬件加速渲染機制基礎知識扼要介紹和學習計劃、Chromium網頁加載進程扼要介紹和學習計劃和Chromium網頁渲染機制扼要介紹和學習計劃這3個系列的文章。

       以Chromium自帶的Content Shell APK為例，它的Browser進程創建的UI結構如圖1所示：

圖1 Content Shell APK的UI結構

       Browser進程創建的閱讀器窗口由1個ContentShellActivity描寫。這個ContentShellActivity包括了1個ShellManager。這個ShellManager又包括了1個Shell。注意，這里的ShellManager和Shell都是屬于1個Layout元素。

       1個Shell由1個Toolbar和1個ContentView組成。其中，Toolbar用來輸入URL，ContentView用來展現URL對應的網頁的內容。ContentView內部包括了1個SurfaceView，網頁的內容實際上是渲染在這個SurfaceView上的。

       用戶與網頁進行交互時，所產生的輸入事件就會分發給ContentView處理。整體的處理進程如圖2所示：

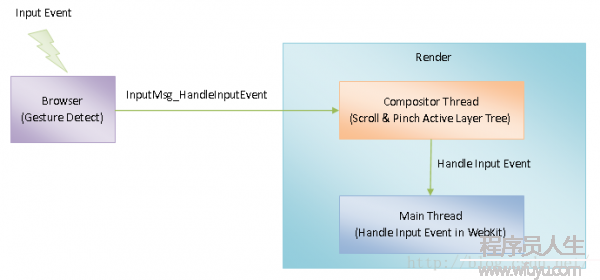

圖2 用戶輸入事件處理進程

       ContentView運行在Browser進程中，它接收到輸入事件后首先會在Browser進程進行處理，主要就是檢查手勢操作，例如連續的輸入事件是不是產生了滑動和捏合事件。接著Browser進程再將產生的輸入事件及其產生的手勢操作通過1個類型為InputMsg_HandleInputEvent的IPC消息發送給Render進程處理。

       Browser進程發送給Render進程的InputMsg_HandleInputEvent消息，首先會被Compositor線程截獲。Compositor線程主要是檢查消息里面是不是包括了滑動和捏合手勢操作。如果包括的話，那末就將它們利用在CC Active Layer Tree中。其它的輸入事個將會轉發給Main線程處理。Main線程主要將輸入事件交給WebKit處理，也就是將它們利用在WebKit保護的DOM Tree中。關于Render進程中的Compositor線程和Main線程的詳細介紹，可以參考前面Chromium網頁渲染機制扼要介紹和學習計劃1文。

       接下來我們以Touch事件為例，扼要描寫Browser進程和Render進程的Compositor線程、Main線程處理輸入事件的進程。

       Browser進程處理Touch事件的進程如圖3所示：

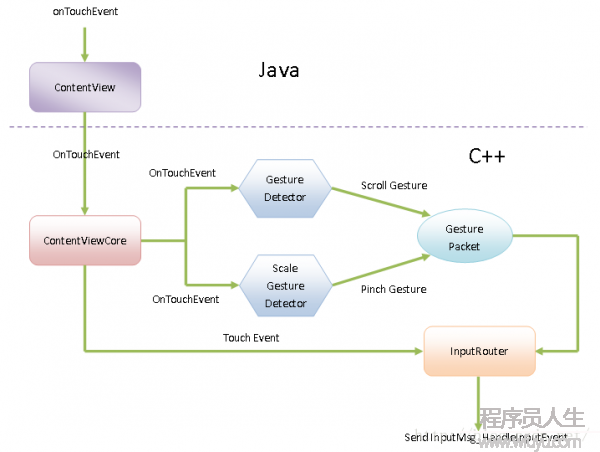

圖3 Browser進程處理Touch事件的進程

       當產生Touch事件時，ContentView類的成員函數onTouchEvent就會被Android系統調用。從前面Chromium硬件加速渲染的OpenGL上下文繪圖表面創建進程分析1文可以知道，Java層的每個ContentView對象在C++層都對應有1個ContentViewCore對象。當Java層的每個ContentView對象取得1個Touch事件以后，就會將該Touch事件分發給C++層與它對應的ContentViewCore對象處理。這是通過調用ContentViewCore類的成員函數OnTouchEvent實現的。

       C++層的ContentViewCore對象取得從Java層傳遞過來的Touch事件以后，就會分別通過1個Gesture Dector和1個Scale Gesture Detector檢查這個Touch事件是不是產生了滑動（Scroll）和捏合（Pinch）手勢操作。如果產生了，那末它們就會打包在1個Gesture Packet中。這個Gesture Packet又進1步通過1個InputRouter對象封裝在1個InputMsg_HandleInputEvent消息中發送給Render進程處理。

       注意，原始的Touch事件同時也會被上述InputRouter對象封裝在另外1個InputMsg_HandleInputEvent消息中發送給Render進程處理。這意味1個Touch事件在產生了手勢操作的情況下，Browser進程向Render進程發送了兩個InputMsg_HandleInputEvent消息。其中1個描寫的是1個手勢操作，另外1個描寫的是原始的輸入事件。

       Render進程在啟動的時候，會注冊1個類型為InputEvent的Filter，用來攔截Browser進程發送過來的輸入事件消息，如圖4所示：

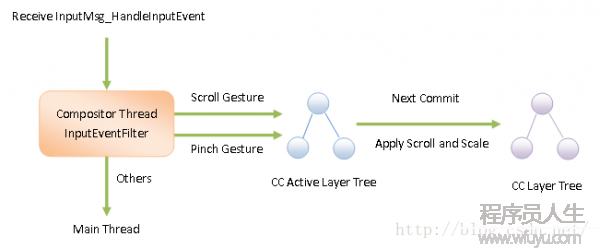

圖4 Compositor線程處理滑動和捏合手勢操作的進程

       Filter攔截IPC消息的進程，可以參考前面Chromium的IPC消息發送、接收和分發機制分析1文。

       InputEvent Filter攔截到Browser進程發送過來的InputMsg_HandleInputEvent消息以后，會分給Compositor線程處理。Compositor線程進1步檢查這個InputMsg_HandleInputEvent消息是不是是1個滑動手勢操作或捏合手勢操作。如果是的話，就將它們利用在CC Active Layer Tree中。否則的話，就將攔截到的InputMsg_HandleInputEvent消息轉給給Main線程處理。

       從前面Chromium網頁渲染機制扼要介紹和學習計劃這個系列的文章可以知道，CC Active Layer Tree是通過激活CC Pending Layer Tree得到的，而CC Pending Layer Tree又是通過同步CC Layer Tree得到的。理論上說，Compositor線程應當將滑動和捏合手勢操作利用在CC Layer Tree上，然后再同步到CC Pending Layer Tree中，最后再將CC Pending Layer Tree激活為CC Active Layer Tree。這樣就能夠保證這3個Tree的狀態1致性。但是如果這樣做的話，會觸及到以下4個操作：

       1. 重新繪制CC Layer Tree。

       2. 將重新繪制的CC Layer Tree同步到CC Pending Layer Tree中。

       3. 將CC Pending Layer Tree激活為CC Active Layer Tree中。

       4. 對CC Active Layer Tree進行渲染。

       這個處理進程太漫長了，達不到快速響利用戶輸入的目的。CC Active Layer Tree描寫的是用戶當前在屏幕上看到的網頁的內容，當用戶滑動或捏合網頁的時候，網頁的內容并沒有產生實質的變化，只不過是位置或縮放因子產生了變化，這完全可以通過當前使用的CC Active Layer Tree來處理。這樣就能夠省掉上述的前3個操作，因而就能夠快速發響利用戶輸入了。從這里我們也能夠看出，為何Chromium要用3個Tree來描寫同1個網頁了，實際上就是為了能夠快速地響利用戶輸入，提高網頁閱讀的用戶體驗。

       但是，如果只將滑動和捏合手勢操作利用在CC Active Layer Tree上，就會致使它的狀態與CC Layer Tree不1致，這是不允許的。為了解決這個問題，Compsitor線程同時會要求調度器履行1個Commit操作。這個Commit操作將會觸發Main線程重新繪制CC Layer Tree。Main線程在繪制CC Layer Tree之前，會搜集之前利用在CC Active Layer Tree上的滑動和捏合操作，并且將它們利用在行將要繪制的CC Layer Tree之上。這樣就能夠保證它的狀態與CC Active Layer Tree保證1致了。注意，將滑動和捏合手勢操作利用在CC Active Layer Tree上和重新繪制CC Layer Tree分別產生在Compositor線程和Main線程中，它們是并發履行的。

       對那些不是描寫手勢操作的InputMsg_HandleInputEvent消息，Compositor線程將會轉發給Main線程處理，如圖5所示：

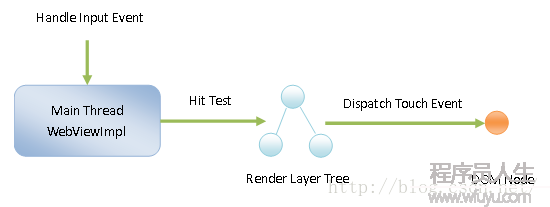

圖5 Main線程處理Touch事件的進程

       從前面Chromium網頁Frame Tree創建進程分析1文可以知道，Main線程在加載網頁的內容之前，會在WebKit里面創建1個WebViewImpl對象。我們可以將這個WebViewImpl對象理解為WebKit對外提供的1個接口。通過這個接口，Chromium可以操作WebKit為它所加載、解析和渲染的網頁。

       Main線程接收到Compositor發送過來的InputMsg_HandleInputEvent消息就會調用上述WebViewImpl對象的成員函數handleInputEvent，用來通知WebKit對該InputMsg_HandleInputEvent消息描寫的輸入事件進行處理。在我們這個情形中，這個輸入事件即為1個Touch事件。

       WebKit接收到Touch事件通知后，所做的第1件事情是做Hit Test，也就是檢測Touch事件產生在哪個網頁元素上，然后再將接收到的Touch事件交給該網頁元素處理。注意，這里說的網頁元素，指的是網頁DOM Tree中的節點，也就是DOM Node。1旦找到這個目標網頁元素，那末WebKit就會調用它的成員函數dispatchTouchEvent，讓它處應當前產生的Touch事件。

       現在最重要的事情就是在DOM Tree中找到目標DOM Node。每個輸入事件都關聯有1個位置，所有在該位置上的DOM Node都多是目標DOM Node。如果輸入事件產生的位置沒有DOM Node，或只有1個DOM Node，那末事情就好辦。但是常常這個位置上有多個DOM Node，因此就需要將其中1個設置為目標DOM Node。1般來講，在Z軸上位置最高的DOM Node，就是要找的目標DOM Node。

       DOM Tree記錄了每個DOM Node的Z-Index值。理論上說，通過這些Z-Index值，就能夠肯定1個輸入事件的目標DOM Node，也就是僅僅通過DOM Tree就能夠肯定1個輸入事件的目標DOM Node。但是從前面Chromium網頁Graphics Layer Tree創建進程分析1文可以知道，1個DOM Node的Z-Index值其實不能終究決定它在Z軸上的位置，還與這個DOM所在的Stacking Context的Z-Index值有關。例如，假定有兩個Stacking Context，SC1和SC2。其中SC1的Z-Index值等于0，SC2的Z-Index值等于1。SC1包括了1個DOM Node，它的Z-Index值等于9，SC2包括了1個DOM Node，它的Z-Index值等于6。終究的效果是Z-Index值為6的DOM Node位于Z-Index值為9的DOM Node之上。這是由于前者所在的Stacking Context的Z-Index值比后者所在的Stacking Context的Z-Index值大的原因。

       WebKit保護的Render Layer Tree記錄了網頁所有的Stacking Context的信息，因此WebKit在做輸入事件的Hit Test時，不能通過DOM Tree來肯定目標DOM Node，而是要通過Render Layer Tree來肯定。

       以上就是Chromium處理輸入事件的整體進程概述，它觸及到Browser進程，和Render進程中的Compositor線程和Main線程。Browser進程負責手勢操作檢測，Compositor線程將手勢操作利用在網頁的CC Active Layer Tree中，Main線程負責將輸入事件分發給WebKit處理。為了更好地理解Chromium的輸入事件處理機制，接下來我們將依照以下3個情形進行詳細分析：

       1. Browser進程處理輸入事件的進程分析；

       2. Compositor線程處理輸入事件的進程分析；

       3. Main線程處理輸入事件的進程分析。

       敬請關注！更多的信息也能夠關注老羅的新浪微博：http://weibo.com/shengyangluo。
