簡介

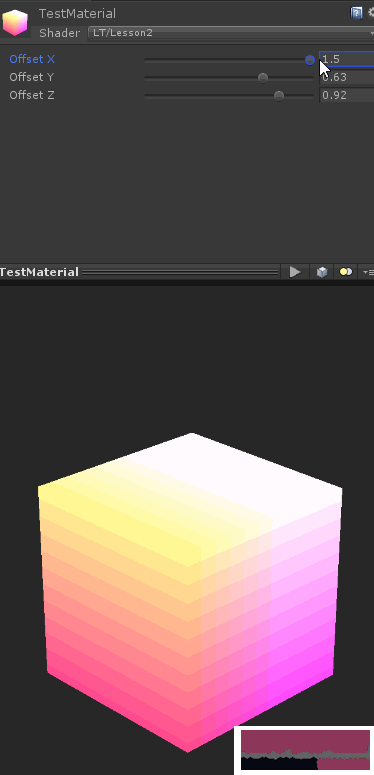

前1篇介紹了如果編寫最基本的shader，接下來本文將會簡單的深入1下，我們先來看下效果吧

這里寫圖片描述

呃，gif效果不好，實際效果是很平滑的動態過渡

實現思路

1.首先我們要實現1個彩色方塊
2.讓色采動起來
over

實現1個RGB CUBE

先看代碼吧：

Shader "LT/Lesson2"
{
    Properties {
        _OffsetX ("Offset X", Range (-1.5, 1.5) ) = 0
        _OffsetY ("Offset Y", Range (-1.5, 1.5) ) = 0
        _OffsetZ ("Offset Z", Range (-1.5, 1.5) ) = 0
    }
    SubShader
    {
        Pass
        {
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "UnityCG.cginc"

            struct VertextOutput {
                float4 pos : SV_POSITION ;
                fixed4 col : COLOR ;
            };

            uniform float _OffsetX;
            uniform float _OffsetY;
            uniform float _OffsetZ;

            VertextOutput vert (  appdata_base input )
            {
                VertextOutput result;
                result.pos = mul(UNITY_MATRIX_MVP , input.vertex ) ;
                result.col = input.vertex + float4( _OffsetX, _OffsetY, _OffsetZ, 0);
                return result;
            }

            fixed4 frag ( VertextOutput input ) : COLOR
            {
                return input.col;
            }

            ENDCG
        }
    }
}

恩~~，首先呢，我們這次輸出的色彩不同的位置色彩不同，所以我們需要1個同時能存位置和色彩的結構體：

            struct VertextOutput {
                float4 pos : SV_POSITION ;
                // 位置信息, 后面的: SV_POSITION是必須的,固然你也能夠換成: POSITION
                fixed4 col : COLOR ;
                // 色彩信息, 后面的: COLOR不是必須的，你可以隨意取名字比如 : FUCK
                // 但是嘛，為了代碼方便瀏覽，還是寫成COLOR吧
            };

然后呢我們只有這樣1個模型：
這里寫圖片描述
24個頂點（每一個面頂點單算的），12個3角形，兩個空的UV（這個是unity自帶的cube模型）
這個模型是沒有任何色彩信息，所以我們需要自己在shader中生成他的色彩
出于方便斟酌，我們將這個模型的頂點（XYZ）變成RGB的色彩，由于恰好3個值都有變化嘛
因而有了這樣的代碼
result.col = input.vertex + float4( _OffsetX, _OffsetY, _OffsetZ, 0);
前面頂點位置就不作處理了，直接換算成Unity坐標就完了
result.pos = mul(UNITY_MATRIX_MVP , input.vertex ) ;

然后我們來講說傳入參數中的appdata_base
對VertextOutput vert ( appdata_base input )這個函數命名
學過C語言的應當知道前面是返回值類型括號里面是傳入值類型和名字吧
然后這個appdata_base呢是定義在#include “UnityCG.cginc”的1個結構體
（強行帶節奏引入了UnityCG.cginc，其實也能夠像前面1篇1樣使用float4 position : POSITION，只是這里為了早點引入UnityCG.cginc而已）
我們可以看1下UnityCG.cginc的部份代碼:

// Dynamic & Static lightmaps contain indirect diffuse ligthing, thus ignore SH
#define UNITY_SHOULD_SAMPLE_SH ( defined (LIGHTMAP_OFF) && defined(DYNAMICLIGHTMAP_OFF) )

struct appdata_base {
    float4 vertex : POSITION;
    float3 normal : NORMAL;
    float4 texcoord : TEXCOORD0;
};

struct appdata_tan {
    float4 vertex : POSITION;
    float4 tangent : TANGENT;
    float3 normal : NORMAL;
    float4 texcoord : TEXCOORD0;
};

struct appdata_full {
    float4 vertex : POSITION;
    float4 tangent : TANGENT;
    float3 normal : NORMAL;
    float4 texcoord : TEXCOORD0;
    float4 texcoord1 : TEXCOORD1;
    float4 texcoord2 : TEXCOORD2;
    float4 texcoord3 : TEXCOORD3;
#if defined(SHADER_API_XBOX360)
    half4 texcoord4 : TEXCOORD4;
    half4 texcoord5 : TEXCOORD5;
#endif
    fixed4 color : COLOR;
};

全部有點小長,我只粘貼1部份，其實就是1大堆Unity的定義而已，
我們再來看看

struct appdata_base {
    float4 vertex : POSITION; //位置
    float3 normal : NORMAL;　//法線
    float4 texcoord : TEXCOORD0; // 紋理
};

其實這是1個簡化的模型數據，包括了1些經常使用的參數，如果我們寫的shader主要是給手機使用的話，這些數據基本也就夠了，而且目前我們也就用了他的位置的信息，固然你也能夠傳入1個appdata_full 類型，區分不大

至于_OffsetX，_OffsetY，_OffsetZ3個外接屬性的定義就不多做贅述了
然后我們就通過

            VertextOutput vert (  appdata_base input )
            {
                VertextOutput result;
                result.pos = mul(UNITY_MATRIX_MVP , input.vertex ) ;
                result.col = input.vertex + float4( _OffsetX, _OffsetY, _OffsetZ, 0);
                return result;
            }

計算出了相應頂點的色彩
然后直接在面片渲染函數中把對應點的色彩賦值給他就好了
return input.col;
注意這里我們的傳入參數變成了vert 的返回值
fixed4 frag ( VertextOutput input ) : COLOR

好來看下初步的效果:
這里寫圖片描述
這里我們就完成了1個RBG CUBE了。
下面對1些原理性的東西簡單解釋1下

光柵化?插值?

前面我解釋過vert函數是1個頂點調用1次，這里我們的模型1共才24個頂點，但是為啥出來這么多個色彩呢，這里就跟渲染流程的光柵化有關。默許情況下，光柵化會保持平滑過渡,如果兩邊不匹配就會在中間插值，然后對我們的模型而言，1個面上每一個頂點的色彩都不同，所以他就會自動插入很多個頂點，并且自動漸變色彩來滿足平滑過渡（也就是說如果你色彩都1樣，就不會插點了，固然你也能夠手動不讓它插點，概念比較多，這里就不展開了，我們要快速上手嘛）

讓色彩隨著時間變化而變化

這里是我強行要加的1個功能，不然感覺這篇blog就太少內容咯，哈哈
有兩種實現方法:
1.unity中通過C#代碼去控制剛才開放出來的參數
2.shader中自己通過時間去更改色彩
我們既然是學shader，固然是在shader中進行更改啦
直接上代碼:

result.col = input.vertex + float4( _SinTime.w + 0.5, _SinTime.w + 0.5, _SinTime.w + 0.5, 0);

呃，對，就改這1行。效果就是實現啦，大家可以自己行試1下
下面解釋1小下下:
_SinTime是unity為shader內置的1個時間的sin值得變量（看名字也看的出來吧）
需要引入#include “UnityCG.cginc” （這也是為啥我前面強行帶節奏的緣由）
然后來普及下Unity為我們內置了哪些東西吧:

Transformations 變換

float4x4 UNITY_MATRIX_MVP
Current model*view*projection matrix
當前物體*視*投影矩陣。（注：物體矩陣為 本地->世界）
float4x4 UNITY_MATRIX_MV
Current model*view matrix
當前物體*視矩陣
float4x4 UNITY_MATRIX_P
Current projection matrix
當前物體*投影矩陣
float4x4 UNITY_MATRIX_T_MV
Transpose of model*view matrix
轉置物體*視矩陣
float4x4 UNITY_MATRIX_IT_MV
Inverse transpose of model*view matrix
逆轉置物體*視矩陣
float4x4 UNITY_MATRIX_TEXTURE0 to UNITY_MATRIX_TEXTURE3
Texture transformation matrices
貼圖變換矩陣
float4x4 _Object2World
Current model matrix
當前物體矩陣
float4x4 _World2Object
Inverse of current world matrix
物體矩陣的逆矩陣
float3 _WorldSpaceCameraPos
World space position of the camera
世界坐標空間中的攝像機位置
float4 unity_Scale
xyz components unused; .w contains scale for uniformly scaled objects.
不適用xyz份量，而是通過w份量包括的縮放值等比縮放物體。

_ModelLightColor    float4  Material's Main * Light color 材質的主色彩*燈光色彩
_SpecularLightColor float4  Material's Specular * Light color 材質的鏡面反射（高光）*燈光色彩。
_ObjectSpaceLightPos    float4  Light's position in object space. w component is 0 for directional lights, 1 for other lights
物體空間中的燈光為，平行光w份量為零其燈光為1；
_Light2World    float4x4    Light to World space matrix 燈光轉世界空間矩陣
_World2Light    float4x4    World to Light space matrix 世界轉燈光空間矩陣
_Object2Light   float4x4    Object to Light space matrix 物體轉燈光空間矩陣

float4 _Time : Time (t/20, t, t*2, t*3), use to animate things inside the shaders
時間： 用于Shasder中可動畫的地方。
float4 _SinTime : Sine of time: (t/8, t/4, t/2, t)
時間的正弦值。
float4 _CosTime : Cosine of time: (t/8, t/4, t/2, t)
時間的余弦值
float4 _ProjectionParams : 投影參數
x is 1.0 or ⑴.0, negative if currently rendering with a flipped projection matrix
x為1.0 或⑴.0如果當前渲染使用的是1個反轉的投影矩陣那末為負。
y is camera's near plane y是攝像機的近剪裁平面
z is camera's far plane z是攝像機遠剪裁平面
w is 1/FarPlane. w是1/遠剪裁平面
float4 _ScreenParams : 屏幕參數
x is current render target width in pixels x是當前渲染目標在像素值中寬度
y is current render target height in pixels y是當前渲染目標在像素值中的高度
z is 1.0 + 1.0/width z是1.0+1.0/寬度
w is 1.0 + 1.0/height w是1.0+1.0/高度

呃，格式不是很好看的模樣，這里有鏈接，自己去看吧http://www.ceeger.com/Components/SL-BuiltinValues.html
有了這些東西以后呢，我們就能夠簡單的根據時間變化做1些動態shader了，比如甚么UV活動啊，色彩動態變化啊，動態模型（是動態模型不是模型動畫哈）啥的，瞬間就高大上了有不有，性能嘛取決于你寫的代碼（一樣的代碼級別下，shader速度秒殺你在c#中寫）

總結

這1篇感覺寫的比較亂，主要是知識點比較雜（這理由不是很好找啊….諒解我語文老師是數學老師教大的）
主要知識點是介紹1下光柵化那個插值，這個很重要https://en.wikibooks.org/wiki/Cg_Programming/Rasterization（雖然我講的1筆帶過，大家去看看官方解釋吧）
然后介紹1下UnityCG.cginc，我們既然是寫的unityshader，固然還是要常常使用這個庫的啦，后面還有光照，空間矩陣啥的，基本我們要想做高級殊效離不開這個庫的，大家可以去看看這個庫源碼
了解了這些以后，就是單純的算法了（比如怎樣通過時間更改模型頂點位置實現好看的動畫啥的）
恩~~~再次坦白下寫的比較亂，如有疑問歡迎聯系QQ：8215804671起探討
