揭開智能配置上網（微信Airkiss）的神秘面紗

本文介紹微信利用Airkiss技術對wifi裝備進行智能配置上網的場景，并分析其實現的原理。這里再次說明，Airkiss只是用于配置上網，其跟微信硬件平臺的通訊流程和接入?yún)f(xié)議規范完全沒有關系。1個wifi裝備其實不1定要通過Airkiss技術來配置上網，它也能夠利用傳統的方法來配置，也能夠利用其它廠商的智能配置技術來完成配置。所有的wifi智能配置上網技術的原理基本上都是1致的，其開山鼻祖應當是TIsmartConfig。

目前幾近所有的主流wifi廠商都提供了Airkiss的接口庫，但并沒有說明其原理和實現進程。網上也只見1份Airkiss技術實現方案文檔，但需要對無線通訊和socket編程有1定基礎的人材能理解。本文盡量深入淺出地分析這項技術，幫助大家理解。

1、傳統配置上網進程

例如我們買了1個路由器，路由器是沒有按鍵和屏顯示的。而我們都知道，路由器要配置好運營商的賬號和密碼才能接入互聯網的。1般的做法都是路由器作為熱門AP，其提供1個WebServer來設置路由的各項參數，默許IP是192.168.1.1（或其他IP，路由器說明書上會說明）；我們通過電腦有線接入路由器，通過DHCP自動分配到1個192.168.1段的地址。然后通過閱讀器來訪問http://192.168.1.1，便可以進入路由器設置界面進行設置，包括運營商的賬號和密碼、本機的SSID和密碼。然后我們的手機就能夠開啟wifi掃描到SSID，輸入密碼便可以訪問互聯網了。

再比如，我們家里已有了1個可以上網的路由器（SSIDx和pwdx）。我們購買了1個無線攝像頭裝在家里。它自然也要連到家里的路由，才能訪問這個攝像頭的廠商，這樣我們才可以用手機的APP接收到廠商服務器傳過來的數據進行顯示。攝像頭也沒有顯示屏和按鍵（reset鍵不算啦）。傳統的配置方法是：

1）攝像頭恢復出廠設置后默許進入AP（熱門）+Station（工作站）狀態。AP熱門的SSID和密碼由攝像頭的說明書說明，是廠商默許的。手機通過wifi連接到該AP，然后通過閱讀器訪問http://192.168.1.1(也是廠商默許的)，在該界面設置家里的路由器的SSID和密碼，便于其作為Station連入家里的路由器。

2）當攝像頭連接路由器成功后，其即單獨以Station的模式運行（不用再做AP可以省功耗），其會立即訪問廠商的服務器（其內部程序代碼會hardcode廠商服務的域名或IP），告知其已上線，并且要在1段周期內發送Beacon心跳包保持長連接。

3）手機斷開攝像頭的AP熱門，連接家里的路由器。打開攝像頭的APP，便可以通過廠商服務器查看家里的攝像頭的效果。

所以傳統的配置上網方法是wifi裝備必須以AP的模式運行，配置好以后再轉回Station模式運行。是否是比較費事？

2、智能配置上網流程

智能配置上網最新走進人們視野好像是慶科在大張旗鼓地宣揚其智能插座的1鍵配置功能，其實最早是Ti推出的技術。它是怎樣操作呢？

1）wifi裝備以Station混雜模式運行。

2）手機靈能配置APP通過某種協議包發送家里路由器的SSID和密碼。

3）wifi裝備通過抓包獲得到SSID和密碼，然后連接家里的路由器。

全部進程是否是很簡單？

3、智能配置的基本原理

1.混雜模式

這里有無注意到，wifi裝備剛開始一樣是以Station的模式運行，但是還有1個混雜模式。是甚么意思？它是指正常的wifi裝備都有1個MAC地址，其硬件電路會自動過濾目標MAC地址跟其MAC不同的數據包。開啟混雜模式就是我們平常時說的抓包，就是空中符合802.11格式的數據包都接收進來，不管MAC是不是1樣。

很明顯，手機靈能配置APP其實不知道該wifi裝備的MAC地址，所以手機wifi發送出的數據包，通過家里的路由器轉發出去時，wifi裝備必須要在混雜模式下才能接收到這些數據包。

2.信道切換

802.11有多個信道，某個時刻wifi裝備和路由器都是處于某個信道。路由器1般都是默許在第6個信道。所以如果想家里的wifi信號更好1點，可以嘗試將路由器的信道改到1個其他值，這樣就不會跟鄰居家的wifi信道堆疊了。無線信號混在同1個頻道就會干擾的。

同理，我們也不能假定wifi裝備是處于哪一個信道，但我們可以在APP中肯定手機wifi的發送信道，這樣可以要求wifi裝備在1定的時刻內切換信道，以便于接收數據包。當wifi裝備檢測到有效的數據包后，要鎖定在該信道進行后續通訊。

3.利用數據幀的長度來承載有效信息

      我們先來看看802.2 SNAP（802.11物理層協議）的數據幀格式：

      我們不去深入研究各個字段的含義，只需要知道DAT是加密的，如路由器都會通過WAP2、WEP等方式加密數據等。而DA（目標MAC）、SA（源MAC）、LLC（邏輯控制）、SNA（廠商朝碼和協議標識）、FCS（校驗碼），這5個字段雖然是沒有加密的，但是APP層的利用編程難以改變這些字段，需要操作系統才有權限修改，所以終究能夠利用的字段就是Length，其沒有被加密，而且能夠被利用層編程所控制。

      由于Length是兩個字節，但是1幀最長是1492個有效數據，所以也不能完全利用16個比特。以最簡單的方法來使用Length就是使用其中的1個字節，這樣如果我們要發送數據0x12345678，那就連續發8個數據幀，第1次的長度是1，第2次的長度是2，以此類推。

4、微信Airkiss

      Airkiss顧名思義是飛吻的意思，即手機發送的SSID和密碼經過路由轉發出去，被目前wifi裝備所檢測并截獲到。無線網絡協議1般場景都規定station只能和AP通訊，而不能station和station通訊（這類場景叫做AD-Hoc點對點）。接下來我們分析SSID和pwd怎樣利用Length進行編碼的進程。

1.   物理層

發送4個字節的前導碼序列，{1,2,3,4}。即發送4個數據幀，幀長度分別是1,2,3,4.其要解決兩個問題：

1）空中充滿無線信號，通過前導碼來辨認出符合airkiss協議的數據包的開始。

2）數據包的數據是經過加密的，發送方的數據幀的有效數據的長度是1，經過編碼后的長度會發送變化。假定加密后的長度為N，那接收方接收到的數據長度是N。以后所有的數據幀接收的長度是M時，那發送方真實的數據長度是M-N+1。

Airkiss規定數據的長度使用9個bit進行編碼。

2.數據鏈路層

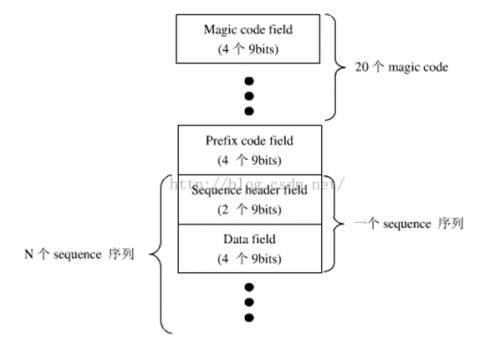

數據鏈路層的包括控制字段和數據字段。

1）Magic為4個數據幀，兩個幀的兩個9bit記錄將要發送的數據（PWD+Ramdon+SSID）的長度；兩個幀的兩個9bit記錄SSID的CRC校驗值。路由器的SSID是會被路由器廣播出來的，例如我們手機wifi掃描到路由器的名稱就是SSID。因此wifi裝備也能得到路由器的SSID，其只要計算目前所能獲得到的SSID的CRC值跟MAGIC的SSID CRC值1樣，那以后的SSID數據就不用接收了，這樣能夠提高配置上網速度。Magic很重要，因此發送5遍。

2）PrefixCode為4個數據幀，兩個幀的兩個9bit記錄PWD的數據長度，另外兩個幀的兩個9bit記錄PWD長度的CRC校驗值。Magic中發送的長度是所有數據的長度，包括密碼PWD、隨機數（wifi配置成功后要回復該隨機數作為回復）和SSID。而這里是PWD的長度，用于對接收到的數據進行分段。

3）1個序列包括1個序列索引和1個序列數據。協議規定將有效數據以4個字節進行劃分，不夠補0。如我家路由的PWD是8313huang，那其會分為3個序列，分別是“8313”、“huan”“g???”進行發送。Sequence header包括索引值和CRC值，而Data field就是4個數據幀，包括要發送的數據，如“8313”等。

4）如何辨別Magic、Prefix、Sequence和Data，是由9bit的最高幾個bit來辨別的。例如最高bit為1時表示是Data，其他是控制字段。

3.利用層

      利用層即是手機配置上網APP要發送的數據，包括3部份的數據。分別是：

      1）PWD。其先被發送是由于其是最重要的，而SSID已在MAGIC字段中所確認。

      2）1個字節的隨機數。wifi配置成功后要發送以該隨機數為內容的UDP廣播包作為回復，APP收到后即認為wifi裝備已成功聯網。

      3）SSID。

5、ESP8266 Airkiss

      微信硬件開放文檔有《airkiss_developer_manual.pdf》介紹在ESP8266平臺上利用Airkiss接口庫進行開發實現Airkiss協議的進程。而ESP8266的廠商提供的DEMO則更加直接地用1個接口就實現了Airkiss。

6、微信Airkiss

      微信Airkiss在正式產品中是需要通過硬件JSAPI進行調用來調動身送SSID和PWD的界面，而硬件JSAPI需要經過驗證的服務號才能申請取得權限。沒有權限時可使用AirkissDebugger這個APP進行調試。
