Android的屏幕多樣性支持

前言

運行Android系統裝備的屏幕尺寸和密度千變?nèi)f化。但是對利用程序來講，Android系統為所有裝備提供了1個統1的開發環境，并且由系統處理了大部份利用程序界面與實際屏幕的適配工作。同時，系統也提供了相應的API允許你在特定的屏幕尺寸或屏幕密度上為你的利用程序UI做特定的調劑，以便在不同配置的屏幕上優化你的UI。例如，你可能需要在平板和手機上顯示不1樣的UI效果。

雖然系統能夠自動將你的利用程序UI通過縮放或重置大小來適配不同的屏幕，但你依然需要為你的利用程序適配不同尺寸和密度的屏幕做1點優化工作。這樣，你才能夠最大程度優化不同裝備上的用戶體驗，讓你的用戶相信你的利用就是為他們的裝備設計的，而不是通過簡單的UI拉伸來填充他們的裝備屏幕。

通過本文介紹的方法，你能夠創建1個顯示正確的利用程序，并且簽名打包出1個在其所有支持的裝備屏幕上都能取得優越用戶體驗的apk文件。

注意： 本文所有內容都假定你的利用程序只支持Android 1.6（API Level 4）或更高的Android版本。如果你的利用程序需要支持Android 1.5或更低的版本，請先瀏覽Strategies for Android 1.5.

另外，要知道從Android 3.2開始引入了很多新的API，這些API能夠讓你為不同屏幕尺寸更好的調劑利用程序所使用的layout資源。如果你開發的利用需要針對平板進行優化，這些新特性就更加重要。更多的細節可以參考下面Declaring Table Layouts for Android 3.2章節。

屏幕支持概覽（Overview of Screens Support）

本章節為Android支持多樣屏幕的概述。包括對本文檔或API中觸及的術語及概念進行介紹說明，對Android系統所支持的屏幕配置屬性的總結，和API和底層屏幕兼容特性的概述。

2.1 術語及概念（Terms and concepts）

2.1.1 Screen size（屏幕尺寸）

實際的物理尺寸，根據屏幕的對角線來丈量。

為了簡單起見，Android將全部屏幕尺寸歸類成4種通用尺寸：small、normal、large、extra-large。

2.1.2 Screen density（屏幕密度）

指的是屏幕上1個物理單位區域中的像素?cái)?shù)量，通常使用dpi（每英寸多少點）為單位。例如，相對“normal”或“high”密度的屏幕，在相同物理區域上“l(fā)ow”密度的屏幕具有的像素要更少。

為了簡單起見，Android將全部屏幕密度歸類成6中通用密度：low、medium、high、extra-hight、extra-extra-high、extra-extra-extra-high。

2.1.3 Orientation（屏幕方向）

屏幕的方向是從用戶的視覺角度來講的。屏幕方向不是landscape（橫向）就是portrait（豎向），分別意味著屏幕的寬高比更寬或更高。注意不單要做不同屏幕的適配，還要做同1個屏幕不同方向情況下的適配，由于如果用戶在利用程序運行的進程中旋轉裝備可能會引發屏幕方向的改變。

2.1.4 Resolution（分辨率）

表示1塊屏幕上總的物理像素?cái)?shù)量。當支持多樣屏幕適配的時候，利用程序不直接使用分辨率，利用程序應當使用上文所說的系統通用尺寸和通用密度種別，只需關心屏幕尺寸和密度就能夠了。

2.1.5 Density-independent pixel（dp，密度無關的像素）

1種虛擬的像素單位。當你在UI的layout資源中定義layout的尺寸或位置的時候，你應當使用這類虛擬像素單位。

1個單位的虛擬像素等于160dpi屏幕上的1個物理像素點，這也是系統將“medium”屏幕密度作為基準密度的緣由。在運行的時候，如果有需要，系統會基于實際屏幕的密度對dp單位進行縮放。dp單位和實際屏幕px像素單位的轉換很簡單：px = dp * (dpi/160)。例如，在240dpi的屏幕上，1dp等于1.5px。當你定義利用程序UI的時候，你應當使用dp來保證你的UI能夠正確顯示在不同的屏幕上。

2.2 屏幕支持的范圍（Range of screens supported）

從Android 1.6（API Level 4）開始，Android提供了多種屏幕尺寸和密度的支持，以對應不同的裝備屏幕配置。你可使用系統提供的這些功能針對每種屏幕配置優化你的利用程序界面，確保你的利用程序能夠在每種屏幕上提供最好的用戶體驗，而不單單只是基本正常顯示。

為了簡化你為不同屏幕適配用戶界面的工作，Android將實際的屏幕尺寸和密度歸類為以下：

• 4種通用的尺寸：small，normal，large，xlarge

注意： 從Android 3.2（API Level 13）開始，這些尺寸分類已被棄用，以便于基于可用屏幕寬度來管理屏幕尺寸這類新技術的實現。如果你是為Android 3.2或更高版本的系統開發，請參考下面 Declaring Tablet Layouts for Android 3.2 章節獲得更多信息。

• 6種通用密度：

  • ldpi(low) ~ 120dpi
  • mdpi(medium) ~ 160dpi
  • hdpi(high) ~ 240dpi
  • xhdpi(extra-hight) ~ 320dpi
  • xxhdpi(extra-extra-high) ~ 480dpi
  • xxxhdpi(extra-extra-extra-high) ~ 640dpi

這些通用尺寸和通用密度全部都是以normal尺寸和mdpi密度作為基準來調劑的。之所以使用這個基準是由于這是第1部Android裝備T-Mobile G1的屏幕配置，也就是HVGA屏幕（直到Android 1.6之前，這都是Android唯1支持的屏幕配置）。

每套通用尺寸和通用密度都會覆蓋1定范圍的真實屏幕尺寸和密度。例如，兩臺裝備都要求使用normal尺寸，但實際上手動丈量?jī)膳_(tái)裝備屏幕的真實尺寸和縱橫比會稍略不同。一樣的，兩個裝備都要求使用hdpi密度，但實際上兩臺裝備的像素密度稍略不同。Android系統會將這些差異抽象化，因此你可以直接提供通用尺寸或通用密度的UI，讓系統在有需要的時候自動進行校準。下圖粗略的展現了不同的尺寸和密度與通用尺寸和通用密度的對應關系：

圖1 真實尺寸與密度和通用尺寸通用密度對應的大致范圍（注意圖中數字是不太準確的）

當你為不同的屏幕尺寸設計UI的時候，你會發現每種都有最小的空間值限制。因此，系統對上面提到的每種通用屏幕尺寸都定義了相干聯的最小解析度。最小的尺寸為1dp，dp是你定義layout的時候應當使用的單位，使用這個單位才能讓系統處理UI因屏幕密度不同引發的變化。

• xlarge屏幕最小解析度為960dp*720dp
• large屏幕最小解析度為640dp*480dp
• normal屏幕最小解析度為470dp*320dp
• small屏幕最小解析度為426dp*320dp

注意： 這些最小屏幕解析度在Android 3.0之前的版本上并沒有明肯定義，因此，你可能會發現1些裝備的屏幕尺寸在normal和large之間被毛病歸類了。另外，這些解析度也基于屏幕的物理解析度，所以每臺裝備都各不相同――例如1部1024*720的平板使用了系統欄后留給利用程序的可用空間會更少，由于部份空間被系統欄占用了。

為不同的屏幕尺寸和屏幕密度優化你的利用程序UI，你可以為1些通用尺寸和通用密度提供替換的資源。通常情況下，你應當為不同尺寸的屏幕提供可替換的layout資源，和為不同密度的屏幕提供可替換的圖片資源。在運行的時候，系統會將當前裝備的屏幕與通用尺寸或通用密度進行對照，自動為你的利用程序選擇適合的資源。

你不需要為每種通用屏幕尺寸和通用屏幕密度的組合都提供1套可替換的資源。系統提供了強大的兼容功能，能夠?qū)⒛愕睦贸绦蜾秩镜讲煌b備屏幕上并處理大部份的問題。但條件是你在實現你的UI時已使用了相干的技術，這樣才能使系統優雅的調劑UI大?。ㄔ敿?xì)請查看下面獨立密度章節）。

注意： 1臺裝備的通用屏幕尺寸和通用屏幕密度的特性之間是相互獨立的。例如，1塊WVGA的high密度屏幕將會使用normal屏幕尺寸，由于它的物理尺寸與T-Mobile G11樣（第1部Android裝備，也是屏幕配置分類的基準）。另外一方面，1塊WVGA的medium密度屏幕將會使用large屏幕尺寸。雖然它們的解析度是相同的（總像素相同），但是這塊WVGA medium密度的屏幕密度比較低，這意味著它的像素點物理尺寸更大，因此才會使整塊屏幕比基準屏幕（normal尺寸的屏幕）更大。

2.3 獨立的密度（Density independence）

當你的利用程序?qū)崿F(xiàn)“密度獨立”時，即便是在不同密度的屏幕上，你的UI元素也將保存一樣的物理尺寸（從用戶的角度來看）。

保持密度獨立是1件重要的事情，由于如果沒有保持密度獨立，1個UI元素（例如1個按鈕）將會在低密度屏幕上顯示的很大，而在高密度屏幕上顯示的很小。像這樣密度相干的尺寸如果1改變，就會致使你的利用程序產生布局或可用性的問題。圖2和圖3分別顯示了1個利用程序如果沒有保持密度獨立和保持密度獨立的顯示效果。

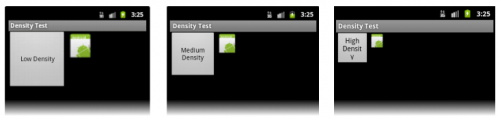

圖2 沒有支持不同屏幕密度的利用程序示例，分別是low、medium和high密度的屏幕效果。

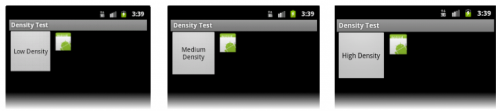

圖3 很好支持不同屏幕密度的利用程序示例（也就是密度獨立），分別是low、medium和high密度的屏幕效果。

Android系統通過兩種方式來幫助你的利用程序?qū)崿F(xiàn)密度獨立：

• 系統根據當前屏幕的實際密度自動縮放dp單位到適合的大小
• 在需要的情況下，系統根據當前屏幕的實際密度自動縮放圖片資源到適合的尺寸

在圖2中，TextView和ImageView的尺寸通過像素（px單位）來指定，因此這些View的物理尺寸在low密度屏幕上顯示會變得很大，在high密度屏幕上顯示的很小。這是由于雖然它們的屏幕實際物理尺寸大小1樣，但是high密度的屏幕上每英寸具有的像素點更多（反過來也就是一樣數量的像素點在high密度屏幕上能夠填充的范圍更少）。由于密度無關像素的基準是medium密度的屏幕，所以在上面兩張圖片中medium密度的屏幕顯示效果是1樣的。對low密度和high密度的屏幕，系統會自動分別為dp值的實際尺寸縮小或放大到適合尺寸。

大多數情況下，確保你的利用程序與密度無關，你只需要簡單的將所有l(wèi)ayout中的尺寸值使用dp單位或“wrap_content”屬性值聲明。這樣系統也才能夠根據當前屏幕的密度選擇適合的縮放因子將圖片資源縮放到適合的尺寸。

但是，從上面的截圖中，你可能已發現圖片的縮放會致使圖片模糊或產生齒距。為了不這類情況，你需要為不同的密度提供可替換的圖片資源。例如，你應當為high密度的屏幕提供高分辨率的圖片，系統會在high密度屏幕上使用高分辨率的圖片來縮放，而不是直接使用medium密度的圖片。下面的章節會詳細說明如作甚不同配置的屏幕提供可替換掉的資源。

如何支持多樣屏幕（How to Support Multiple Screens）

Android支持多樣屏幕的基礎是它能夠根據當前屏幕配置適當渲染利用程序布局和圖片的能力。系統正確處理了每塊屏幕上的UI渲染工作，這些操作是通過縮放layout來適配屏幕尺寸/密度，或縮放圖片來適配屏幕密度。為了更好的處理不同屏幕配置之間的差異，你還應當做以下工作：

• 在manifest中明確聲明你的利用程序所支持的屏幕尺寸
  通過聲明你的利用程序所支持的屏幕尺寸，你可以確保只有符合屏幕配置條件的裝備才能下載你的利用程序。聲明所支持的不同屏幕尺寸也會影響系統如何在更大的屏幕上繪制你的利用程序――不管你的利用程序是不是運行在屏幕兼容模式下。
  聲明你的利用程序所支持的屏幕尺寸，你需要在manifest文件中聲明標簽。

• 為不同的屏幕尺寸提供不同的layout
  默許情況下，Android會調劑利用程序的layout大小來適配當前裝備屏幕。在大多數情況下，這么做沒甚么問題。但是，在有些情況下，你的UI可能看起來沒那末好，需要針對不同屏幕尺寸做1定的調劑。例如，在大屏幕上面，你可能想要調劑1些元素的位置和尺寸來利用大屏幕多出來的屏幕空間，或在小屏幕上你可能需要調劑下尺寸才能讓全部元素都能正確顯示在屏幕上。
  提供特定尺寸資源，你可使用的配置修飾符有small、noraml、large、xlarge。例如，為extra-large屏幕提供的layout資源應當放在layout-xlarge/資源文件夾下。
  從Android 3.2（API level 13）開始，上面所說的尺寸種別已被棄用，你應當使用swdp配置修飾符作為替換品來定義你的layout資源要求的最小可用寬度。例如，如果你的多窗口平板布局要求最少600dp的屏幕寬度，你就應當使用layout-sw600dp/資源文件夾。更多關于這類聲明layout資源的新技術，請參考下面Declaring Table Layouts for Android 3.2章節。

• 為不同的屏幕密度提供不同的圖片資源
  默許情況下，Android會自動縮放你的bitmap圖片（.png，.jpg，和.gif文件）和Nine-Patch圖片（.9.png文件），這樣它們才能在每臺裝備上渲染出適合的物理尺寸。例如，如果你的利用程序只為基準密度，也就是medium屏幕密度提供了圖片資源，那末系統將會在high密度屏幕上放大這些圖片，在low密度屏幕上縮小這些圖片。這些縮放可會到引發圖片顯示問題。為了確保你的圖片看起來顯示效果最好，你應當為不同密度的屏幕提供不同分辨率的圖片進行替換。
  提供特定密度的資源，你可使用的配置修飾符（下面章節詳細介紹）有l(wèi)dpi（low）、mdpi（medium）、hdpi（high）、xhdpi（extra-high）、xxhdpi（extra-extra-high）、xxxhdpi（extra-extra-extra-high）。例如，想要為high屏幕密度提供的圖片應當放在drawable-hdpi/資源文件夾下。

注意： mipmap-xxxhdpi修飾符只有在需要為xxdpi屏幕密度的裝備提供比通常更大的啟動圖標時才必須使用的。你不需要為所有圖片都提供xxxdpi規格的版本。

有些裝備會將啟動圖標放大多達25%。例如，如果你的最高啟動圖標密度已是extra-extra-hight密度，縮放程序?qū)?huì)使啟動圖標的顯示效果變得模糊。因此，你應當在mipmap-xxxhdpi資源文件夾中提供更高密度的啟動圖標，系統會直接使用這個圖標，而不是去放大低密度版本的圖片。

參考提供xxx-high密度啟動圖標章節獲得更多詳細信息。除啟動圖標，你不應當為其它UI元素提供xxxhdpi類型的圖片。

注意： 將你的啟動圖標放在res/mipmap-[density]資源文件夾下，而不是res/drawable-[density]資源文件夾。由于，不管你的利用程序?qū)嶋H安裝的裝備屏幕分辨率是多少，Android系統都會保存這類密度修飾符的資源文件夾，例如mipmap-xxxhdpi。這樣啟動器才能夠選擇你的利用程序最好分辨率的圖標顯示在home上面。更多關于mipmap文件夾的信息，請參考Managing Projects Overview

所有的這些尺寸和密度的配置修飾符逐一對應上面屏幕支持的范圍（Range of screens supported） 章節所提到的通用尺寸和通用密度。

注意： 如果你不熟習這些配置修飾符，和系統如何使用它們來適配替換資源，請參考Providing Alternative Resources。

在運行的進程中，系統通過以下幾個步驟來確保UI在當前屏幕上能有最好的顯示效果：

1. 系統使用適當?shù)目商鎿Q資源
   根據當前屏幕的尺寸和密度，系統將使用利用程序提供的對應尺寸和密度修飾符資源文件夾中的資源。例如，1臺high密度的裝備要使用利用程序的1張圖片資源，系統將會在利用程序的全部資源文件夾中挑選最匹配當前裝備配置的資源文件夾。取決于可用的替換資源，使用hdpi修飾符的資源文件夾（例如drawable-hdpi）多是最好的匹配，系統就會使用這個文件夾中的圖片資源。

2. 如果沒有找到匹配的可用資源，系統將會使用默許的資源加以放大或縮小來適配當前屏幕尺寸和密度
   所謂的默許資源文件夾就是那些不帶任何配置修飾符的資源文件夾。例如，drawable/資源文件夾中的資源就是默許的圖片資源。系統會假定默許的資源是根據屏幕尺寸和密度的基準來設計的，也就是normal尺寸和medium密度。因此，系統將會為高密度的屏幕放大默許圖片，為低密度屏幕縮小默許圖片。
   但是，當系統查找對應當前屏幕的密度修飾符資源但又找不到匹配的資源時，系統不1定就會使用默許的資源。系統也有可能會使用其它密度修飾符的資源來作替換，以便放大縮小后能夠獲得最好的效果。例如，當系統尋覓low密度的資源但是又找不到的時候，系統會優先用high密度的資源進行縮小，由于相對使用0.75縮放因子將medium密度資源縮小成low密度資源，系統使用0.5的縮放因子將high密度資源縮小成low密度的資源會更加容易和節省開消。

更多關于Android系統如何選取帶配置修飾符的可替換資源來適應裝備配置信息，請參考How Android Finds the Best-matching Resource。

3.1 使用配置修飾符（Using configuration qualifiers）

Android支持1系列配置修飾符，通過這些修飾符，你可以控制系統如何基于當前裝備屏幕的特性選擇對應的替換資源。所謂的配置修飾符就是1串字符串，用于附加到你的Android項目資源文件夾后面，以指明該資源文件夾所針對的配置。

配置修飾符的使用方式：

1. 在你的項目res/文件夾下創建1個新的文件夾，并以-格式命名

   • 指的是標準的資源名稱（例如drawable或layout）。
   • 指的是下面表1中的配置修飾符，用于指明文件夾中的資源對應的屏幕配置（例如hdpi或xlarge）

2. 將適當?shù)呐渲觅Y源放到對應的資源文件夾中。這些資源的名稱必須與默許的資源文件1模1樣。

例如，xlarge是針對extra-large屏幕的配置修飾符。當你將這個修飾符添加到資源文件夾后面時（例如layout-xlarge），它向系統指明這些資源應當用于extra-large屏幕的裝備。

表1 允許你為不同屏幕配置指定資源的配置修飾符

注意： 如果你的利用程序是為Android 3.2或更高的系統版本開發的，那末你需要查看下面Declaring Table Layouts for Android 3.2章節，在定義layout資源的時候使用新的配置修飾符來聲明所適配的屏幕尺寸（替換表1中的尺寸修飾符）

更多關于這些修飾符如何匹配當前屏幕實際尺寸和密度的內容，請參考前面屏幕支持范圍（Range of Screens Support） 章節。

例如，下面的利用程序的資源目錄為不同的屏幕尺寸提供了不同的layout資源，為不同的屏幕密度提供了不同的圖片，并使用mipmap/資源文件夾提供啟動圖標：

res/layout/my_layout.xml              // layout for normal screen size ("default")
res/layout-large/my_layout.xml        // layout for large screen size
res/layout-xlarge/my_layout.xml       // layout for extra-large screen size
res/layout-xlarge-land/my_layout.xml  // layout for extra-large in landscape orientation

res/drawable-mdpi/graphic.png         // bitmap for medium-density
res/drawable-hdpi/graphic.png         // bitmap for high-density
res/drawable-xhdpi/graphic.png        // bitmap for extra-high-density
res/drawable-xxhdpi/graphic.png       // bitmap for extra-extra-high-density

res/mipmap-mdpi/my_icon.png         // launcher icon for medium-density
res/mipmap-hdpi/my_icon.png         // launcher icon for high-density
res/mipmap-xhdpi/my_icon.png        // launcher icon for extra-high-density
res/mipmap-xxhdpi/my_icon.png       // launcher icon for extra-extra-high-density
res/mipmap-xxxhdpi/my_icon.png      // launcher icon for extra-extra-extra-high-density

更多關于如何使用可替換資源，和完全的配置修飾符列表（不單只是屏幕配置修飾符），請參考Providing Alternative Resource.

要注意，系統在運行的時候會選擇哪種資源作為“最適合”的資源是根據1定的邏輯規則來決定的。也就是，不管在哪一種屏幕下，你所使用的修飾符都不1定要跟當前屏幕配置完全匹配，以便系統能夠自己選擇。具體來說，當基于尺寸修飾符選擇資源的時候，如果沒有更匹配的資源，系統會選擇為比當前屏幕更小的屏幕所提供的資源（例如，在需要的時候large尺寸的屏幕可能會使用normal尺寸的資源）。另外，如果唯1能夠使用的資源是為比當前裝備屏幕更大的屏幕所提供的，那末系統將不會使用這些資源，并且利用程序會崩潰（例如，所有的layout資源都添加了xlarge修飾符，但是當前裝備屏幕是normal尺寸屏幕）。更多關于系統選擇資源的信息，請參考How Android Finds the Best-matching Resource.

小貼士： 如果你有1些圖片資源希望系統永久不進行縮放（可能你想要在程序運行時由自己來控制和調劑），那末你應當把這些資源放到nodpi配置修飾符的資源文件夾中。在這個配置修飾符文件夾中的資源是密度無關的資源，系統永久不會對它們進行縮放。

3.2 設計可替換的布局和圖片資源（Designing alternative layouts and drawables）

需要提供哪些可替換資源是根據你的利用程序需求來決定的。通常情況下，你需要使用尺寸和方向類的修飾符來提供可替換的layout資源，和使用密度類的修飾符提供可替換的圖片資源。

下面章節將分別總結為何你要使用尺寸類或密度類修飾符提供可替換的layout資源或圖片資源。

3.2.1 可替換布局資源（Alternative layouts）

通常情況下，只要你在不同配置的屏幕上測試你的利用程序，你就可以知道是不是需要為不同的屏幕尺寸提供可替換的layout資源了。例如：

• 當你在small屏幕上測試的時候，你可能會發現你的layout不能很好的填充在屏幕上。例如，在small屏幕上，屏幕的寬度內不能填滿多個按鈕。這類情況下，你需要為small屏幕提供可替換的layout資源來調劑按鈕的尺寸和位置。

• 當你在extra-large屏幕上測試的時候，你可能會發現你的layout不能高效利用大屏幕的優勢，并且全部布局都被拉伸來填滿屏幕。這類情況下，你需要為extra-large屏幕提供可替換的layout資源，重新提供為大屏幕（例如平板）優化的UI。
  雖然你的利用程序不為大屏幕提供可替換layout資源也能夠正常運行，但對用戶來講，提供可替換資源能讓用戶感覺這個利用程序就是為了他的裝備所設計的。如果UI都被拉伸了，用戶對利用程序的用戶體驗可能很反感。

• 另外，當測試橫向屏幕與豎向屏幕時，你可能會發現豎向屏幕底部的UI元素在橫向屏幕上顯示在屏幕右側。

總結，你應當確認你的利用程序布局是存在以下幾點：

• 需要適配小屏幕（這樣用戶才能正常使用你的利用程序）
• 是不是有對大屏幕進行優化以充分利用大屏幕帶來的額外空間
• 是不是有對橫向和豎向屏幕進行優化

如果你的UI所使用的圖片即便在被系統縮放layout以后也要填充全部view（例如按鈕的背景圖片），那末你應當使用Nine-Patch圖片文件。Nine-Patch（點9圖）文件實際上就是在png圖片文件的基礎上指定了兩個維度上的可拉伸區域。當系統拉伸使用點9圖的的view時，所使用的點9圖也會被拉伸，只不過拉伸的只是點9圖上指定的可拉伸區域。因此，如果使用點9圖的話就不需要為不同的屏幕尺寸提供不同的圖片，由于點9圖能夠自動調劑到任何尺寸。但是，你還是要為不同的屏幕密度提供可替換的點9圖資源。

3.2.2 可替換圖片資源（Alternative drawables）

幾近每個利用程序都需要為不同的屏幕密度提供可替換的圖片資源，由于每個利用程序都有1個啟動圖標，最少要保證這個啟動圖標在每塊屏幕上都有良好的顯示效果。一樣，如果你的利用程序中還有其它的圖片（例如菜單圖標或其它圖形），你都應當為不同的屏幕密度給每張圖片都提供可替換的版本。

注意： 你只需要為圖片文件（.png，.jpg或.git）和Nine-Patch文件提供密度相干的資源。如果你使用XML文件來定義圖形、色彩或其它drawable resources，那末你只需要在默許的圖片文件夾（drawable/）中保存1份代碼就能夠了。

要為不同的屏幕密度創建可替換的圖片資源，你應當遵守6種通用屏幕密度圖片的縮放比例3:4:6:8:12:16。例如，如果你有1張為medium屏幕密度設計的圖片尺寸是48x48像素，那末其它尺寸應當為：

• 36x36（0.75x），low屏幕密度
• 48x48（1.0x 基準），medium屏幕密度
• 72x72（1.5x），high屏幕密度
• 96x96（2.0x），extra-high屏幕密度
• 180x180（3.0x），extra-extra-high屏幕密度
• 192x192（4.0x），extra-extra-extra-high屏幕密度（只需要啟動圖標，參考上面章節）

圖4 每種屏幕密度之間圖片的尺寸關系

更多關于設計圖標的信息，請參考Icon Design Guidelines。里面包括了各種圖片資源的尺寸信息，包括啟動圖標、菜單圖標，狀態欄圖標、標簽圖標等等。

為Android 3.2聲明平板布局（Declaring Tablet Layouts for Android 3.2）

自從第1代運行Android 3.0系統的平板開始，為平板定義layout的重要方法就是把平板layout放到帶xlarge配置修飾符的資源文件夾中（例如res/layout-xlarge）。為了兼容其它類型的平板和屏幕尺寸（特別是7英寸的平板），Android 3.2開始引入新的方法來為更碎片化的屏幕尺寸指定資源。相對嘗試將你的layout適配到通用的尺寸（例如large或xlarge），新的技術是基于你的layout需要的空間大?。ɡ鐚挾纫?00dp）來調劑。

這么設計的緣由是當使用通用尺寸為7英寸平板做適配時，事情會變得非常辣手，由于7英寸平板在通用尺寸歸類技術上與5英寸手機都劃分為同1組（large類型）。雖然這類裝備從尺寸上來看非常相近，但是對利用程序的UI占用的空間大小來講是顯著不同的，一樣用戶交互習慣也不同。因此，7英寸和5英寸屏幕不應當使用相同的layout資源。為了實現為這兩種不同的屏幕尺寸提供不同的layout資源，Android現在允許你根據利用程序layout實際需要的尺寸來聲明layout資源的類型，并且要使用dp單位。

例如，你在為平板裝備特別設計好layout資源以后，應當在小于600dp寬度的屏幕上檢查這些layout是不是能使用。由于使用這些平板layout資源的條件就是屏幕的最小尺寸是不是滿足你聲明的尺寸。因此，現在你可以為你的利用程序UI指定1些只有在可用寬度最少為600dp時才能使用的layout資源。

你應當在指定1個寬度的同時，以這個寬度作為最小尺寸來進行設計。否則，你需要在完成layout資源后測試你的layout能夠支持的最小寬度。

注意： 所有使用新API指定的數值都是密度無關的值，所以你的layout尺寸也應當使用dp單位來定義，由于你應當關心的只是系統計算屏幕密度后得出來的可用屏幕空間總值（強烈反對使用物理像素單位）。更多關于密度無關像素的內容，請參考上面術語與概念（Terms and concepts） 章節。

4.1 使用新的尺寸修飾符（Using new size qualifiers）

表2總結了能夠根據屏幕可用空間大小來指定資源的配置修飾符。相比較于傳統的通用屏幕尺寸類型（small、normal、large、xlarge），新的修飾符能基于你的利用程序支持的屏幕尺寸給你提供更多的控制。

注意： 你使用這些修飾符指定的尺寸不是實際上的屏幕尺寸。實際上，這些尺寸是你的Activity窗口可用寬度或高度的dp值。Android系統可能會占用1些屏幕空間來顯示系統UI（例如屏幕底部的系統欄或頂部的狀態欄），因此1些屏幕可能沒法使用你的layout資源。也就是說，你聲明的尺寸應當是你的Activity需要的尺寸――系統會統計系統UI占用的空間后決定給你的layout提供多大的空間。另外也要注意Action Bar也是你的利用程序組成部份，雖然你的layout資源沒有聲明它，但是它一樣要占用你的layout可用空間的1部份，你在設計的時候也要把這部份給計算進去。

表2 新的屏幕尺寸配置修飾符（Android 3.2引入）

雖然看起來使用這些修飾符要比使用通用屏幕尺寸類修飾符更復雜，但是1旦你肯定了你的UI需求，使用這些修飾符實際上要簡單很多。當你在設計UI的時候，你所關心的最主要問題應當是你的利用程序在手機風格的UI和平板風格的UI（使用多窗口）之間切換時，你所能使用的實際尺寸。這個UI風格切換的關鍵點取決于你特定的設計――可能你的平板layout需要720dp的寬度，也有可能600dp或480dp就夠了，還有多是介于二者之間的某個值。使用表2中的修飾符，你就可以精確的控制你的layout切換臨界值。

更多關于這些尺寸配置修飾符的資料，請參考Providing Resource文檔。

4.2 配置實例（Configuration examples）

為了幫助你針對不同類型的裝備進行設計，下面是1些典型屏幕寬度的數值：

• 320dp：1種典型的手機屏幕（240x320 ldpi、320x480 mdpi、480x800 hdpi等等）
• 480dp：像是平板裝備的過渡線（480x800 mdpi）
• 600dp：1種7英寸平板（600x1024 mdpi）
• 720dp：1種10英寸平板（720x1028 mdpi、800x1280 mdpi等等）

使用表2中的尺寸修飾符，你的利用程序可以根據你想要的寬度（或高度）來設定準確的數值去促使手機和平板分別使用不同的layout資源。例如，如果600dp是你的平板layout能夠支持的最小可用寬度值，你就能夠提供下面兩套layout資源：

res/layout/main_activity.xml           # 手機使用
res/layout-sw600dp/main_activity.xml   # 平板使用

在這個例子中，只有當前屏幕空間的最小可用寬度值為600dp時，你的平板layout才能夠被使用。

如果你還想進1步自定義你的UI，例如分別為7英寸和10英寸平板設計不同的layout，那末你可以再補充額外的最小寬度值layout：

res/layout/main_activity.xml           # 手機使用 (小于600dp的可用寬度)
res/layout-sw600dp/main_activity.xml   # 7英寸平板使用(600dp或更大的屏幕寬度)
res/layout-sw720dp/main_activity.xml   # 10英寸平板使用(720dp或更大的屏幕寬度)

注意上面兩個例子中的資源所使用的最小寬度修飾符swdp，它所指的是不管當前裝備的方向怎樣，屏幕寬高兩條邊中的最小寬度。因此，使用swdp從整體上疏忽了屏幕的方向并為你的layout指定屏幕的可用尺寸是1種比較方便的方法。

但是，在1些情況下，分辨當前可用寬度或高度對你的UI非常重要。例如，如果你有1個內置兩個窗口的layout要顯示兩個邊靠邊的fragment，你可能就需要根據當前屏幕的寬度是不是大于等于600dp，和是不是橫向還是豎向才能決定是不是使用這個layout。這類情況下，你的資源文件應當類似下面：

res/layout/main_activity.xml         # 手機使用(可用寬度小于600dp)
res/layout-w600dp/main_activity.xml  # 多窗口 (任何可用寬度大于等于600dp的屏幕)

注意第2套資源使用的可用寬度修飾符是wdp。使用這類方法，有些裝備由于屏幕方向的改變致使兩種layout都會使用到（例如屏幕在1個方向上可用寬度最少有600dp，而在另外一個方向可用寬度小于600dp）。

如果可用高度才是你需要關注的點的話，你一樣也能夠與上面1樣使用hdp修飾符。乃至，你還可以聯合wdp和hdp兩種修飾符1塊使用，如果你真的需要的話。。。

4.3 聲明支持的屏幕尺寸（Declaring screen size support）

1旦你為不同的屏幕尺寸實現了對應的layout后，在你的manifest文件中聲明你的利用程序所支持的屏幕也是一樣重要的。

相對新的屏幕配置修飾符，Android 3.2也為manifest的 元素引入了新的屬性。

• android:requiresSmallesWidthDp
  聲明支持的最小屏幕寬度。最小寬度指的是屏幕空間（dp單位）上最短的邊能夠給你的利用程序最小的可用寬度，換句話說就是在屏幕兩條邊上最短的可用邊。因此，為了能讓裝備兼容你的利用程序，裝備的最小寬度應當?shù)扔诨虼笥诼暶鞯倪@個值。（通常聲明的這個“最小寬度”值指的是你的layout所支持的值，并且不管當前屏幕是甚么方向。）
  例如，如果你的利用程序只支持最小可用寬度為600dp的平板裝備：

但是，如果你的利用程序支持Android所支持的所有屏幕（比如小到426dpx320dp），那末你可以不用聲明這個屬性，由于你的利用程序支持的最小寬度已覆蓋了可能遇到的最小裝備了。

慎重： Android系統其實不會注意這個屬性，因此在運行的進程中這個屬性其實不會對利用程序的行動產生任何影響。它的作用是在像Google Paly這樣的服務中過濾你的利用程序。不過，Google Play當前其實不支持這個屬性過濾（在Android 3.2版本上）。因此如果你的利用程序不支持小屏幕，你還需要繼續使用其它關于尺寸的屬性。

• android:compatibleWidthLimitDp
  這個屬性允許你通過指定你的利用程序所支持的最大的“最小寬度”值來啟用屏幕兼容模式作為1個可選的功能。如果裝備屏幕的最小邊可用寬度值大于你聲明的值，用戶仍然能夠安裝你的利用程序，不過會在屏幕兼容模式下運行。默許情況下，屏幕兼容模式是關閉的，你的layout通常會被拉伸來填充屏幕。不過在系統欄會有1個按鈕允許用戶開啟或關閉屏幕兼容模式。

  注意： 如果你的layout能夠在大屏幕上正確的調劑大小，那末你不需要使用這個屬性。我們建議你避免使用這個屬性，你應當遵從本文檔提到的其它方法來確保你的layout尺寸能夠適配大屏幕。

• android:largestWidthLimitDp
  這個屬性允許你通過指定你的利用程序支持的最大的“最小寬度”值來強迫啟用屏幕兼容模式。如果裝備可用屏幕的最小邊大于你聲明的值，你的利用程序?qū)?huì)在屏幕兼容模式下運行，并且沒有任何途徑關閉兼容模式。

  注意： 如果你的利用程序layout能夠在大屏幕上正確調劑大小，那末你不需要使用這個屬性。我們建議你避免使用這個屬性，你應當遵從本文檔提到的其它方法來確保你的layout尺寸能夠適配大屏幕。

慎重： 當為Android 3.2或更高版本系統開發利用程序時，你不應當使用舊的屏幕尺寸屬性與上面列出的屬性組合使用。同時組合使用新的屬性和舊的尺寸屬性可能會致使沒法預感到到結果。

更多關于這些屬性的信息，請參考上面列出的相干鏈接。

最好實踐（Best Practices）

支持多樣屏幕的目的是為了創建能夠正常運行，并且在Android支持的通用屏幕裝備上都能顯示良好的利用程序。本文前面的章節論述了Android如何適配你的利用程序到不同的屏幕配置上，和你可以怎樣為利用程序在不同的屏幕配置上定制不同的效果。本章節主要提供1些額外的小貼士，和關于確保你的利用程序在不同屏幕配置上都能良好縮放這類技術的概要。

下面是確保你的利用程序能夠在不同屏幕上良好顯示的快速檢查列表：

1. 在XML layout文件中指定尺寸時要使用wrap_content、fill_parent或dp單位。

2. 不要在你的利用程序代碼中使用固定的像素值。

3. 不要使用AbsoluteLayout（已被廢棄）

4. 為不同的屏幕密度提供可替換的圖片資源。

下面的章節提供更多的細節。

5.1 為layout的尺寸使用wrap_content、fill_content或dp單位

當在XML layout文件中定義view的android:layout_width和android:layout_height時，使用wrap_content、fill_parent或dp單位來確保view在當前裝備屏幕上能夠分配到1個適合的尺寸。

例如，1個view定義了layout_width="100dp"，那末它在medium密度屏幕上將有100像素寬，而在high密度的屏幕上系統會將它放大到150像素寬，這樣view就在屏幕上占據大約相等物理尺寸。

一樣的，你應當使用sp（獨立尺度像素）單位來定義字體的尺寸。sp的縮放因子由用戶設定，系統會像處理dp1樣縮放這些尺寸。

5.2 不要在利用程序的代碼中寫死像素值

出于性能緣由和為了保持代碼的簡單性，Android系統使用像素作為尺寸和坐標值的標準單位。這意味著1個view的尺寸在代碼中都是用像素單位來表示，并且基于當前屏幕密度而變化。例如，如果myView.getWidth()返回值為10，這表示在當前屏幕上myView寬度為10像素，但是在更高密度的屏幕上，這個返回值可能為15像素。如果你在利用程序的代碼中使用像素值來定義圖片的尺寸，這會致使圖片沒法根據當前屏幕密度進行預縮放處理，你可能需要在自己的代碼中自行縮放這些像素值來適配未經縮放的原圖。

如果你的利用程序需要在運行時操作圖片或處理像素值，請參考下面Additional Density Consideration章節。

5.3 不要使用AbsoluteLayout

不像其它的layout控件，AbsoluteLayout強迫使用固定的值來給子view布局，這樣就致使在不同屏幕上很容易出現布局問題。因此，AbsoluteLayout在Android 1.5（API Level 3）就給廢棄了。

你應當替換使用RelativeLayout，它能夠根據相對位置給子view布局。例如，你可以指定1個按鈕應當顯示在1個TextView的右側。

5.4 使用尺寸和密度相干的資源

雖然系統會根據當前屏幕配置自動縮放你的layout和圖片資源，但你可能需要調劑UI在不同屏幕上的尺寸，和為不同的屏幕密度提供對應的圖片資源。這實際上是重申上面章節講的內容。

如果你需要控制你的利用程序在各個屏幕上的顯示效果，你需要在特定資源文件夾中調劑你的layout和圖片資源。例如，斟酌到1個圖標需要在medium和high屏幕密度上顯示，你可以簡單的創建兩個不同尺寸的圖標（例如medium密度為100x100尺寸，high密度為150x150尺寸），然后分別將這個兩個圖標放到特定修飾符的資源文件夾中：

res/drawable-mdpi/icon.png   //for medium-density screens
res/drawable-hdpi/icon.png   //for high-density screens

注意： 如果1個資源文件夾的名字沒有定義密度修飾符，那末系統會認為這個資源文件夾中的資源是為medium這個密度基準而設計的，并且在需要的情況下會為其它密度縮放這些資源。

更多關于有效配置修飾符的內容，請參考上面使用配置修飾符（Using configuration qualifiers）章節。

其它密度注意事項（Additional Density Considerations)

本章節將論述更多關于Android如何在不同屏幕密度上縮放圖片資源，和如何更進1步控制圖片在不同密度屏幕上的繪制。本章節的內容對大部份利用程序來講不是那末重要，除非你的利用程序在不同屏幕密度上運行遇到問題，或你的利用程序需要操作圖形。

為了更好的理解在運行進程中是如何操作圖形來支持多種密度屏幕，你應當先理解系統用于確保正確縮放圖片的途徑：

1. 預縮放資源（例如圖片資源）
   基于當前屏幕的密度，系統使用你的利用程序提供的指定尺寸或密度修飾符的資源直接顯示。如果提供的資源與當前屏幕密度不符合，系統將會加載默許的資源并放大或縮小這些資源來適配當前的屏幕密度。系統會假定默許的資源（就是那些保存在沒有添加任何配置修飾符資源文件夾中的資源）是為屏幕密度的基準（mdpi）而設計的，除非系統加載的資源是從其它密度修飾符資源文件中加載的。所謂的預縮放就是系統將圖片大小調劑到合適當前屏幕尺寸時做的處理。 如果你需要獲得預縮放資源的尺寸，系統返回的將是縮放以后的資源尺寸。例如，1張為mdpi屏幕設計的圖片為50x50像素，它將會在hdpi屏幕上放大到75x75像素（如果沒有對應的hdpi資源替換的話），并且系統返回的尺寸也將是放大后的這個值。
   在1些情況下，你可能不希望Android系統進行預縮放資源處理。避免預縮放處理最簡單的方法就是把資源放到nodpi配置修飾符的資源文件夾下。例如：
   res/drawable-nodpi/icon.png
   當系統從這個文件夾中獲得icon.png資源時，系統會不根據當前裝備密度對這張圖片進行縮放。

2. 自動縮放像素尺寸和位置
   利用程序可以通過在manifest文件中設置android:anyDensity屬性為false，或在程序代碼中把1張圖片的Bitmap對象的inScaled屬性設置為false來禁用預縮放處理。在這類情況下，系統將會在繪制進程中自動縮放絕對像素位置和像素尺寸。系統通過這么處理來保證使用像素定義的屏幕元素與在基準屏幕密度上顯示的物理尺寸保持大致相同。系統所做的這些縮放處理對利用程序來講是透明，利用程序獲得到的也是縮放后的尺寸，而不是實際的物理像素尺寸。
   例如，假定1臺裝備是WVGA high密度的屏幕，它的分辨率為480x800并且與傳統的HVGA屏幕的大小1樣，現在它運行1個禁用預縮放處理的程序。在這類情況下，當利用程序要求屏幕尺寸時，系統將會“欺騙”利用程序，返回320x533尺寸（近似mdpi的屏幕密度）。以后，當利用程序履行繪畫操作時，例如廢除1個位于(10,10)到(100,100)的矩形，系統將會適當轉換這個位置的值，實際上廢除的區域?yàn)?15,15)到(150,150)。如果你的利用程序需要直接操作圖片的縮放，這個誤差可能會致使意想不到的結果，不過這是盡量斟酌利用程序的性能后得出的1個公道的方案。如果你遇到這類情況，請參考下面將dp單位轉換為像素單位（Converting dp units to pixel units） 。
   通常情況下，你不應當禁用預縮放處理。支持多樣屏幕的最好方法是遵從上面如何支持多屏幕（How to Support Multiple Screens) 章節提及的基本技術。

如果你的利用程序需要操作圖片或需要通過其它方式在屏幕上直接與像素進行交互，那你可能需要采取額外的步驟來支持不同的屏幕密度。例如，如果你需要根據手指在屏幕上劃過的像素點來辨認觸摸手勢并進行響應，你就需要采取適當?shù)拿芏葻o關像素值來取代實際像素值。

6.1 縮放運行進程中創建的Bitmap對象（Scaling Bitmap objects created at runtime）

如果你的利用程序在內存中創建1張圖片（1個Bitmap對象），默許情況下系統會假定這張圖片是為medium這個基準屏幕密度而設計的，并且在渲染的時候會自動縮放。當Bitmap沒有指定密度屬性時，系統會添加“自動縮放”屬性給Bitmap。如果你沒有正確計算當前裝備的屏幕密度并且為Bitmap對象指定相應的密度屬性，自動縮放會跟你沒有提供可替換資源的處理方法1樣縮放這些Bitmap圖片。

為了控制運行進程中創建的Bitmap對象是不是縮放，你可以通過Bitmap的setDensity()為其指定密度類型，該方法可選參數值為DisplayMetrics類中定義的常量，例如DENSITY_HIGH或DENSITY_LOW。

如果你是通過BitmapFactory從文件或數據流這些數據源創建了Bitmap對象，那末你可以當作這個Bitmap對象已存在1樣，使用BitmapFactory.Options來設置bipmap對象的屬性，系統通過這些屬性來決定如何對它進行縮放。例如，你可以設置inDensity屬性來設置bitmap對象對應的屏幕密度，和inScaled屬性來

生活不易，碼農辛苦
如果您覺得本網站對您的學習有所幫助,可以手機掃描二維碼進行捐贈
