Android逆向之旅---SO(ELF)文件格式詳解

來源：程序員人生發布時間：2016-02-29 16:56:35 閱讀次數：3636次

第1、前言

從今天開始我們正式開始Android的逆向之旅，關于逆向的相干知識，想必大家都不陌生了，逆向領域是1個充滿挑戰和神秘的領域。作為1名Android開發者，每一個人都想去探索這個領域，由于1旦你破解了他人的內容，成績感肯定爆棚，不過相反的是，我們不但要研究破解之道，也要研究加密之道，由于加密和破解是相生相克的。但是我們在破解的進程中可能最頭疼的是native層，也就是so文件的破解。所以我們先來詳細了解1下so文件的內容下面就來看看我們今天所要介紹的內容。今天我們先來介紹1下elf文件的格式，由于我們知道Android中的so文件就是elf文件，所以需要了解so文件，必須先來了解1下elf文件的格式，對如何詳細了解1個elf文件，就是手動的寫1個工具類來解析1個elf文件。

第2、準備資料

我們需要了解elf文件的格式，關于elf文件格式詳解，網上已有很多介紹資料了。這里我也不做太多的解釋了。不過有兩個資料還是需要介紹1下的，由于網上的內容真的很多，很雜。這兩個資料是最全的，也是最好的。我就是看這兩個資料來操作的：

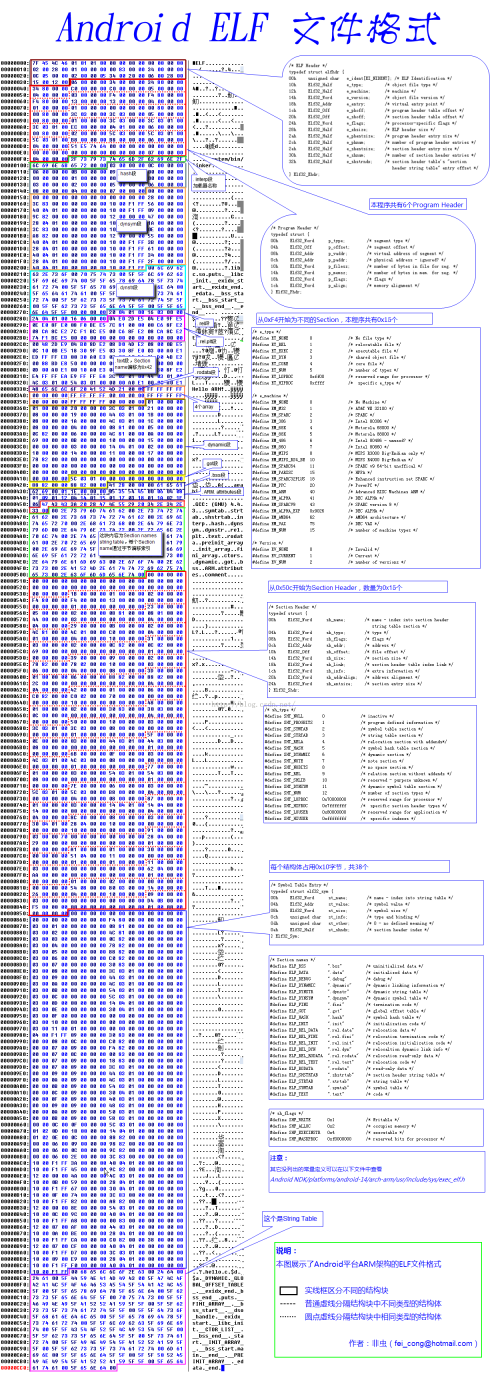

第1個資料是非蟲大哥的經典之作：

看吧，是否是超級詳細？后面我們用Java代碼來解析elf文件的時候，就是依照這張圖來的。但是這張圖有些數據結構解釋的還不是很清楚，所以第2個資料來了。

第2個資料：北京大學實驗室出的標準版

http://download.csdn.net/detail/jiangwei0910410003/9204051

這里就不對這個文件做詳細解釋了，后面在做解析工作的時候，會截圖說明。

關于上面的這兩個資料，這里還是多數兩句：1定要仔細認真的瀏覽。這個是經典之作。也是后面工作的基礎。

第3、工具

固然這里還需要介紹1個工具，由于這個工具在我們下面解析elf文件的時候，也非常有用，而且是檢查我們解析elf文件的模板。

就是很出名的：readelf命令

不過Window下這個命令不能用，由于這個命令是Linux的，所以我們還得做個工作就是安裝Cygwin。關于這個工具的安裝，大家可以看看這篇文章：

http://blog.csdn.net/jiangwei0910410003/article/details/17710243

不過在下載的進程中，我擔心小朋友們會遇到挫折，所以很貼心的，放到的云盤里面：

http://pan.baidu.com/s/1C1Zci

下載下來以后，需要改1個東西才能用：

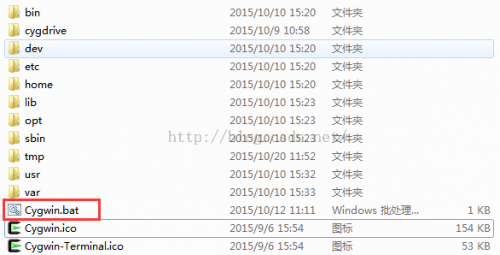

該1下這個文件：

這個路徑要改成你本地cygwin64中的bin目錄的路徑，不然運行毛病的。改好以后，直接運行Cygwin.bat就能夠了。

關于readelf工具我們這里不做太詳細的介紹，只介紹我們要用到的命令：

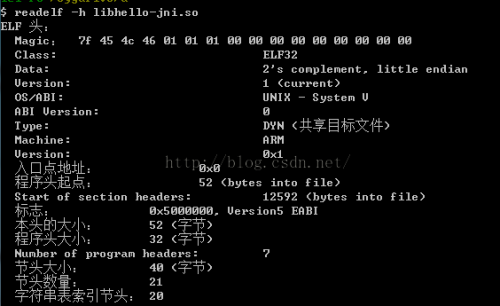

1、readelf -h xxx.so

查看so文件的頭部信息

2、readelf -S xxx.so

查看so文件的段(Section)頭的信息

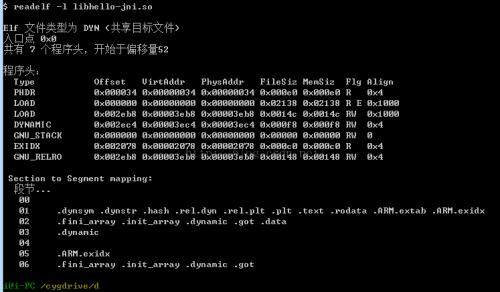

3、readelf -l xxx.so

查看so文件的程序段頭信息(Program)

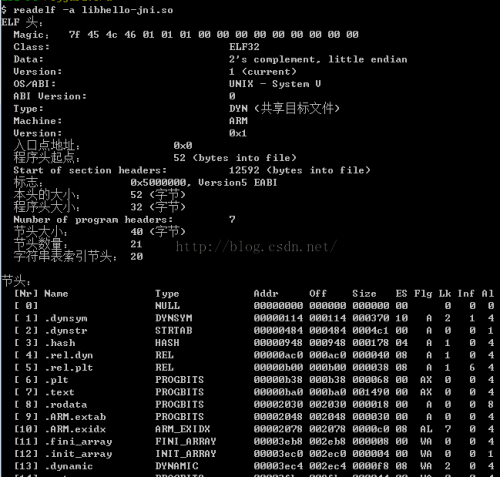

4、readelf -a xxx.so

查看so文件的全部內容

還有很多命令用法，這里就不在細說了，網上有很多介紹的~~

第4、實際操作解析Elf文件(Java代碼&C++代碼)

上面我們介紹了elf文件格式資料，elf文件的工具，那末下面我們就來實際操作1下，來用Java代碼手把手的解析1個libhello-jni.so文件。關于這個libhello-jni.so文件的下載地址：

http://download.csdn.net/detail/jiangwei0910410003/9204087

1、首先定義elf文件中各個結構體內容

這個我們需要參考elf.h這個頭文件的格式了。這個文件網上也是有的，這里還是給個下載鏈接吧：

http://download.csdn.net/detail/jiangwei0910410003/9204081

我們看看Java中定義的elf文件的數據結構類：

package com.demo.parseso; import java.util.ArrayList; public class ElfType32 { public elf32_rel rel; public elf32_rela rela; public ArrayListsymList = new ArrayList(); public elf32_hdr hdr;//elf頭部信息 public ArrayListphdrList = new ArrayList();//可能會有多個程序頭 public ArrayListshdrList = new ArrayList();//可能會有多個段頭 public ArrayListstrtbList = new ArrayList();//可能會有多個字符串值 public ElfType32() { rel = new elf32_rel(); rela = new elf32_rela(); hdr = new elf32_hdr(); } /** * typedef struct elf32_rel { Elf32_Addr r_offset; Elf32_Word r_info; } Elf32_Rel; * */ public class elf32_rel { public byte[] r_offset = new byte[4]; public byte[] r_info = new byte[4]; @Override public String toString(){ return "r_offset:"+Utils.bytes2HexString(r_offset)+";r_info:"+Utils.bytes2HexString(r_info); } } /** * typedef struct elf32_rela{ Elf32_Addr r_offset; Elf32_Word r_info; Elf32_Sword r_addend; } Elf32_Rela; */ public class elf32_rela{ public byte[] r_offset = new byte[4]; public byte[] r_info = new byte[4]; public byte[] r_addend = new byte[4]; @Override public String toString(){ return "r_offset:"+Utils.bytes2HexString(r_offset)+";r_info:"+Utils.bytes2HexString(r_info)+";r_addend:"+Utils.bytes2HexString(r_info); } } /** * typedef struct elf32_sym{ Elf32_Word st_name; Elf32_Addr st_value; Elf32_Word st_size; unsigned char st_info; unsigned char st_other; Elf32_Half st_shndx; } Elf32_Sym; */ public static class Elf32_Sym{ public byte[] st_name = new byte[4]; public byte[] st_value = new byte[4]; public byte[] st_size = new byte[4]; public byte st_info; public byte st_other; public byte[] st_shndx = new byte[2]; @Override public String toString(){ return "st_name:"+Utils.bytes2HexString(st_name) +" st_value:"+Utils.bytes2HexString(st_value) +" st_size:"+Utils.bytes2HexString(st_size) +" st_info:"+(st_info/16) +" st_other:"+(((short)st_other) & 0xF) +" st_shndx:"+Utils.bytes2HexString(st_shndx); } } public void printSymList(){ for(int i=0;i> 4) #define ELF_ST_TYPE(x) (((unsigned int) x) & 0xf) */ /** * typedef struct elf32_hdr{ unsigned char e_ident[EI_NIDENT]; Elf32_Half e_type; Elf32_Half e_machine; Elf32_Word e_version; Elf32_Addr e_entry; // Entry point Elf32_Off e_phoff; Elf32_Off e_shoff; Elf32_Word e_flags; Elf32_Half e_ehsize; Elf32_Half e_phentsize; Elf32_Half e_phnum; Elf32_Half e_shentsize; Elf32_Half e_shnum; Elf32_Half e_shstrndx; } Elf32_Ehdr; */ public class elf32_hdr{ public byte[] e_ident = new byte[16]; public byte[] e_type = new byte[2]; public byte[] e_machine = new byte[2]; public byte[] e_version = new byte[4]; public byte[] e_entry = new byte[4]; public byte[] e_phoff = new byte[4]; public byte[] e_shoff = new byte[4]; public byte[] e_flags = new byte[4]; public byte[] e_ehsize = new byte[2]; public byte[] e_phentsize = new byte[2]; public byte[] e_phnum = new byte[2]; public byte[] e_shentsize = new byte[2]; public byte[] e_shnum = new byte[2]; public byte[] e_shstrndx = new byte[2]; @Override public String toString(){ return "magic:"+ Utils.bytes2HexString(e_ident) +" e_type:"+Utils.bytes2HexString(e_type) +" e_machine:"+Utils.bytes2HexString(e_machine) +" e_version:"+Utils.bytes2HexString(e_version) +" e_entry:"+Utils.bytes2HexString(e_entry) +" e_phoff:"+Utils.bytes2HexString(e_phoff) +" e_shoff:"+Utils.bytes2HexString(e_shoff) +" e_flags:"+Utils.bytes2HexString(e_flags) +" e_ehsize:"+Utils.bytes2HexString(e_ehsize) +" e_phentsize:"+Utils.bytes2HexString(e_phentsize) +" e_phnum:"+Utils.bytes2HexString(e_phnum) +" e_shentsize:"+Utils.bytes2HexString(e_shentsize) +" e_shnum:"+Utils.bytes2HexString(e_shnum) +" e_shstrndx:"+Utils.bytes2HexString(e_shstrndx); } } /** * typedef struct elf32_phdr{ Elf32_Word p_type; Elf32_Off p_offset; Elf32_Addr p_vaddr; Elf32_Addr p_paddr; Elf32_Word p_filesz; Elf32_Word p_memsz; Elf32_Word p_flags; Elf32_Word p_align; } Elf32_Phdr; */ public static class elf32_phdr{ public byte[] p_type = new byte[4]; public byte[] p_offset = new byte[4]; public byte[] p_vaddr = new byte[4]; public byte[] p_paddr = new byte[4]; public byte[] p_filesz = new byte[4]; public byte[] p_memsz = new byte[4]; public byte[] p_flags = new byte[4]; public byte[] p_align = new byte[4]; @Override public String toString(){ return "p_type:"+ Utils.bytes2HexString(p_type) +" p_offset:"+Utils.bytes2HexString(p_offset) +" p_vaddr:"+Utils.bytes2HexString(p_vaddr) +" p_paddr:"+Utils.bytes2HexString(p_paddr) +" p_filesz:"+Utils.bytes2HexString(p_filesz) +" p_memsz:"+Utils.bytes2HexString(p_memsz) +" p_flags:"+Utils.bytes2HexString(p_flags) +" p_align:"+Utils.bytes2HexString(p_align); } } public void printPhdrList(){ for(int i=0;i這個沒甚么問題，也沒難度，就是在看elf.h文件中定義的數據結構的時候，要記得每一個字段的占用字節數就能夠了。

有了結構定義，下面就來看看如何解析吧。

在解析之前我們需要將so文件讀取到byte[]中，定義1個數據結構類型

public static ElfType32 type_32 = new ElfType32(); byte[] fileByteArys = Utils.readFile("so/libhello-jni.so"); if(fileByteArys == null){ System.out.println("read file byte failed..."); return; }

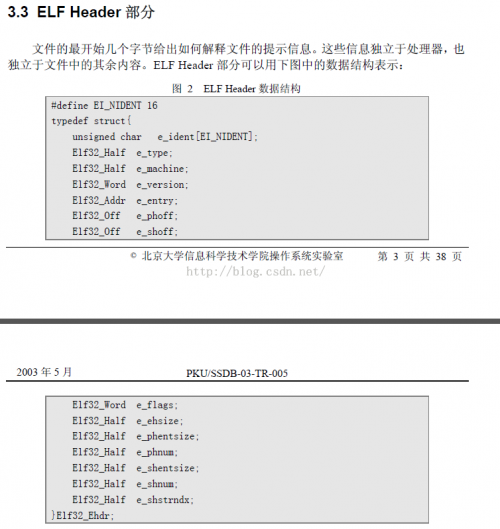

2、解析elf文件的頭部信息

關于這些字段的解釋，要看上面提到的那個pdf文件中的描寫

這里我們介紹幾個重要的字段，也是我們后面修改so文件的時候也會用到：

1)、e_phoff

這個字段是程序頭(Program Header)內容在全部文件的偏移值，我們可以用這個偏移值來定位程序頭的開始位置，用于解析程序頭信息

2)、e_shoff

這個字段是段頭(Section Header)內容在這個文件的偏移值，我們可以用這個偏移值來定位段頭的開始位置，用于解析段頭信息

3)、e_phnum

這個字段是程序頭的個數，用于解析程序頭信息

4)、e_shnum

這個字段是段頭的個數，用于解析段頭信息

5)、e_shstrndx

這個字段是String段在全部段列表中的索引值，這個用于后面定位String段的位置

依照上面的圖我們就能夠很容易的解析

/** * 解析Elf的頭部信息 * @param header */ private static void parseHeader(byte[] header, int offset){ if(header == null){ System.out.println("header is null"); return; } /** * public byte[] e_ident = new byte[16]; public short e_type; public short e_machine; public int e_version; public int e_entry; public int e_phoff; public int e_shoff; public int e_flags; public short e_ehsize; public short e_phentsize; public short e_phnum; public short e_shentsize; public short e_shnum; public short e_shstrndx; */ type_32.hdr.e_ident = Utils.copyBytes(header, 0, 16);//魔數 type_32.hdr.e_type = Utils.copyBytes(header, 16, 2); type_32.hdr.e_machine = Utils.copyBytes(header, 18, 2); type_32.hdr.e_version = Utils.copyBytes(header, 20, 4); type_32.hdr.e_entry = Utils.copyBytes(header, 24, 4); type_32.hdr.e_phoff = Utils.copyBytes(header, 28, 4); type_32.hdr.e_shoff = Utils.copyBytes(header, 32, 4); type_32.hdr.e_flags = Utils.copyBytes(header, 36, 4); type_32.hdr.e_ehsize = Utils.copyBytes(header, 40, 2); type_32.hdr.e_phentsize = Utils.copyBytes(header, 42, 2); type_32.hdr.e_phnum = Utils.copyBytes(header, 44,2); type_32.hdr.e_shentsize = Utils.copyBytes(header, 46,2); type_32.hdr.e_shnum = Utils.copyBytes(header, 48, 2); type_32.hdr.e_shstrndx = Utils.copyBytes(header, 50, 2); }

依照對應的每一個字段的字節個數，讀取byte就能夠了。

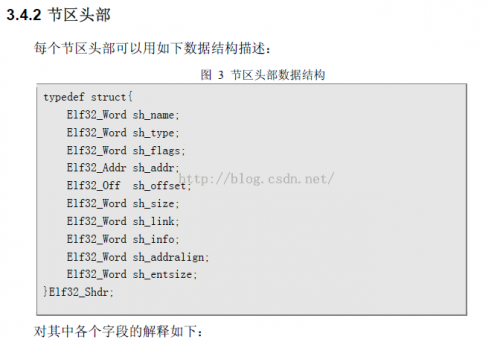

3、解析段頭(Section Header)信息

這個結構中字段見pdf中的描寫吧，這里就不做解釋了。后面我們會手動的構造這樣的1個數據結構，到時候在詳細說明每一個字段含義。

依照這個結構。我們解析也簡單了：

/** * 解析段頭信息內容 */ public static void parseSectionHeaderList(byte[] header, int offset){ int header_size = 40;//40個字節 int header_count = Utils.byte2Short(type_32.hdr.e_shnum);//頭部的個數 byte[] des = new byte[header_size]; for(int i=0;i這里需要注意的是，我們看到的Section Header1般都是多個的，這里用1個List來保存

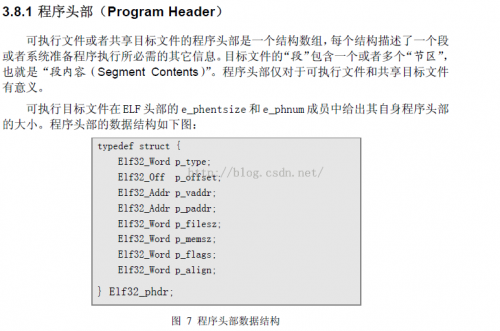

4、解析程序頭(Program Header)信息

這里的字段，這里也不做解釋了，看pdf文檔。

我們依照這個結構來進行解析：

/** * 解析程序頭信息 * @param header */ public static void parseProgramHeaderList(byte[] header, int offset){ int header_size = 32;//32個字節 int header_count = Utils.byte2Short(type_32.hdr.e_phnum);//頭部的個數 byte[] des = new byte[header_size]; for(int i=0;i

固然還有其他結構的解析工作，這里就不在逐一介紹了，由于這些結構我們在后面的介紹中不會用到，但是也是需要了解的，詳細參見pdf文檔。

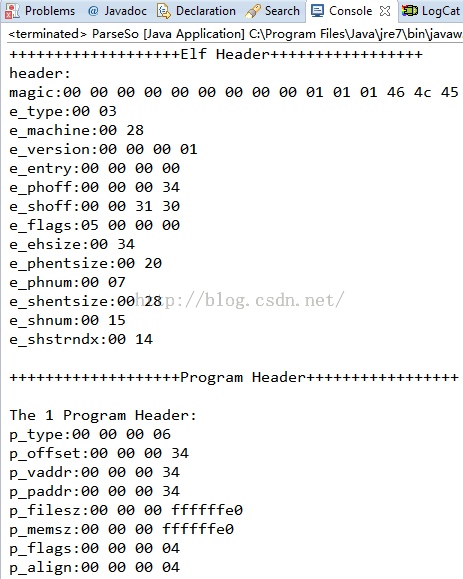

5、驗證解析結果

那末上面我們的解析工作做完了，為了驗證我們的解析工作是不是正確，我們需要給每一個結構定義個打印函數，也就是從寫toString方法便可。

然后我們在使用readelf工具來查看so文件的各個結構內容，對照就能夠知道解析的是不是成功了。

解析代碼下載地址：http://download.csdn.net/detail/jiangwei0910410003/9204119

上面我們用的是Java代碼來進行解析的，為了照顧廣大程序猿，所以給出1個C++版本的解析類：

#include #include #include #include "elf.h" /** 非常重要的1個宏，功能很簡單： P:需要對其的段地址 ALIGNBYTES:對其的字節數功能：將P值補充到時ALIGNBYTES的整數倍這個函數也叫：頁面對其函數 eg: 0x3e45/0x1000 == >0x4000 */ #define ALIGN(P, ALIGNBYTES) ( ((unsigned long)P + ALIGNBYTES ⑴)&~(ALIGNBYTES⑴) ) int addSectionFun(char*, char*, unsigned int); int main() { addSectionFun("D:libhello-jni.so", ".jiangwei", 0x1000); return 0; } int addSectionFun(char *lpPath, char *szSecname, unsigned int nNewSecSize) { char name[50]; FILE *fdr, *fdw; char *base = NULL; Elf32_Ehdr *ehdr; Elf32_Phdr *t_phdr, *load1, *load2, *dynamic; Elf32_Shdr *s_hdr; int flag = 0; int i = 0; unsigned mapSZ = 0; unsigned nLoop = 0; unsigned int nAddInitFun = 0; unsigned int nNewSecAddr = 0; unsigned int nModuleBase = 0; memset(name, 0, sizeof(name)); if(nNewSecSize == 0) { return 0; } fdr = fopen(lpPath, "rb"); strcpy(name, lpPath); if(strchr(name, .)) { strcpy(strchr(name, .), "_new.so"); } else { strcat(name, "_new"); } fdw = fopen(name, "wb"); if(fdr == NULL || fdw == NULL) { printf("Open file failed"); return 1; } fseek(fdr, 0, SEEK_END); mapSZ = ftell(fdr);//源文件的長度大小 printf("mapSZ:0x%x ", mapSZ); base = (char*)malloc(mapSZ * 2 + nNewSecSize);//2*源文件大小+新加的Section size printf("base 0x%x ", base); memset(base, 0, mapSZ * 2 + nNewSecSize); fseek(fdr, 0, SEEK_SET); fread(base, 1, mapSZ, fdr);//拷貝源文件內容到base if(base == (void*) ⑴) { printf("fread fd failed"); return 2; } //判斷Program Header ehdr = (Elf32_Ehdr*) base; t_phdr = (Elf32_Phdr*)(base + sizeof(Elf32_Ehdr)); for(i=0;ie_phnum;i++) { if(t_phdr->p_type == PT_LOAD) { //這里的flag只是1個標志位，去除第1個LOAD的Segment的值 if(flag == 0) { load1 = t_phdr; flag = 1; nModuleBase = load1->p_vaddr; printf("load1 = %p, offset = 0x%x ", load1, load1->p_offset); } else { load2 = t_phdr; printf("load2 = %p, offset = 0x%x ", load2, load2->p_offset); } } if(t_phdr->p_type == PT_DYNAMIC) { dynamic = t_phdr; printf("dynamic = %p, offset = 0x%x ", dynamic, dynamic->p_offset); } t_phdr ++; } //section header s_hdr = (Elf32_Shdr*)(base + ehdr->e_shoff); //獲得到新加section的位置，這個是重點,需要進行頁面對其操作 printf("addr:0x%x ",load2->p_paddr); nNewSecAddr = ALIGN(load2->p_paddr + load2->p_memsz - nModuleBase, load2->p_align); printf("new section add:%x ", nNewSecAddr); if(load1->p_filesz < ALIGN(load2->p_paddr + load2->p_memsz, load2->p_align) ) { printf("offset:%x ",(ehdr->e_shoff + sizeof(Elf32_Shdr) * ehdr->e_shnum)); //注意這里的代碼的履行條件，這里其實就是判斷section header是否是在文件的末尾 if( (ehdr->e_shoff + sizeof(Elf32_Shdr) * ehdr->e_shnum) != mapSZ) { if(mapSZ + sizeof(Elf32_Shdr) * (ehdr->e_shnum + 1) > nNewSecAddr) { printf("沒法添加節 "); return 3; } else { memcpy(base + mapSZ, base + ehdr->e_shoff, sizeof(Elf32_Shdr) * ehdr->e_shnum);//將Section Header拷貝到原來文件的末尾 ehdr->e_shoff = mapSZ; mapSZ += sizeof(Elf32_Shdr) * ehdr->e_shnum;//加上Section Header的長度 s_hdr = (Elf32_Shdr*)(base + ehdr->e_shoff); printf("ehdr_offset:%x",ehdr->e_shoff); } } } else { nNewSecAddr = load1->p_filesz; } printf("還可添加 %d 個節 ", (nNewSecAddr - ehdr->e_shoff) / sizeof(Elf32_Shdr) - ehdr->e_shnum - 1); int nWriteLen = nNewSecAddr + ALIGN(strlen(szSecname) + 1, 0x10) + nNewSecSize;//添加section以后的文件總長度：原來的長度 + section name + section size printf("write len %x ",nWriteLen); char *lpWriteBuf = (char *)malloc(nWriteLen);//nWriteLen :最后文件的總大小 memset(lpWriteBuf, 0, nWriteLen); //ehdr->e_shstrndx是section name的string表在section表頭中的偏移值,修改string段的大小 s_hdr[ehdr->e_shstrndx].sh_size = nNewSecAddr - s_hdr[ehdr->e_shstrndx].sh_offset + strlen(szSecname) + 1; strcpy(lpWriteBuf + nNewSecAddr, szSecname);//添加section name //以下代碼是構建1個Section Header Elf32_Shdr newSecShdr = {0}; newSecShdr.sh_name = nNewSecAddr - s_hdr[ehdr->e_shstrndx].sh_offset; newSecShdr.sh_type = SHT_PROGBITS; newSecShdr.sh_flags = SHF_WRITE | SHF_ALLOC | SHF_EXECINSTR; nNewSecAddr += ALIGN(strlen(szSecname) + 1, 0x10); newSecShdr.sh_size = nNewSecSize; newSecShdr.sh_offset = nNewSecAddr; newSecShdr.sh_addr = nNewSecAddr + nModuleBase; newSecShdr.sh_addralign = 4; //修改Program Header信息 load1->p_filesz = nWriteLen; load1->p_memsz = nNewSecAddr + nNewSecSize; load1->p_flags = 7; //可讀可寫可履行 //修改Elf header中的section的count值 ehdr->e_shnum++; memcpy(lpWriteBuf, base, mapSZ);//從base中拷貝mapSZ長度的字節到lpWriteBuf memcpy(lpWriteBuf + mapSZ, &newSecShdr, sizeof(Elf32_Shdr));//將新加的Section Header追加到lpWriteBuf末尾 //寫文件 fseek(fdw, 0, SEEK_SET); fwrite(lpWriteBuf, 1, nWriteLen, fdw); fclose(fdw); fclose(fdr); free(base); free(lpWriteBuf); return 0; }

看了C++代碼解析以后，這里不能不多說兩句了，看看C++中的代碼多么簡單，緣由很簡單：在做文件字節操作的時候，C++中的指針真的很牛逼的，這個也是Java望成莫及的。。

C++代碼下載：http://download.csdn.net/detail/jiangwei0910410003/9204139

第5、總結

關于Elf文件的格式，就介紹到這里，通過自己寫1個解析類的話，可以很深入的了解elf文件的格式，所以我們在以后遇到1個文件格式的了解進程中，最好的方式就是手動的寫1個工具類就行了。那末這篇文章是逆向之旅的第1篇，也是以后篇章的基礎，下面1篇文章我們會介紹如何來手動的在elf中添加1個段數據結構，縱情期待~~
