[置頂] Swift 繪圖板功能完善以及終極優化

來源：程序員人生發布時間：2015-06-29 08:20:20 閱讀次數：2544次

轉載請注明出處：http://blog.csdn.net/zhangao0086/article/details/45289475。

前文總結

接著這篇：Swift 全功能的繪圖板開發，雖然在上1篇中我們已完成了這些功能：

支持鉛筆繪圖（畫點）
支持畫直線
支持1些簡單的圖形（矩形、圓形等）
做1個真實的橡皮擦
能設置畫筆的粗細
能設置畫筆的色彩
能設置背風景或背景圖

但是還有1個非常重要的功能沒有實現，沒錯，那就是 Undo/Redo！我之所以把這個功能單獨放出來是有緣由的，1是由于上1篇已篇幅太長，不合適繼續往上加內容；2是由于為了實現 Undo/Redo 功能，我們需要對 DrawingBoard 進行1些重構，在這篇文章中，你能看到用另外一種方式實現的繪圖板。

實現的效果：
這里寫圖片描述

更新 ViewController

先添加兩張按鈕圖：
這里寫圖片描述
黑底、50%的透明度，箭頭用白色。
（PS：這可是我自己做的，別厭棄）

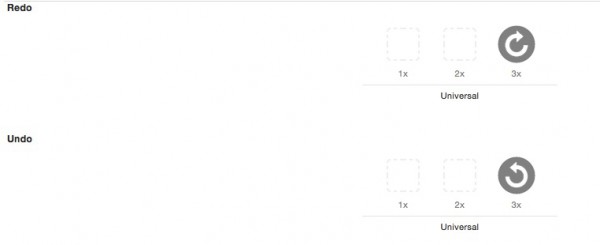

圖片放到 Images.xcasserts 里：

（再次PS：圖嫌小的話，就放在2x上）

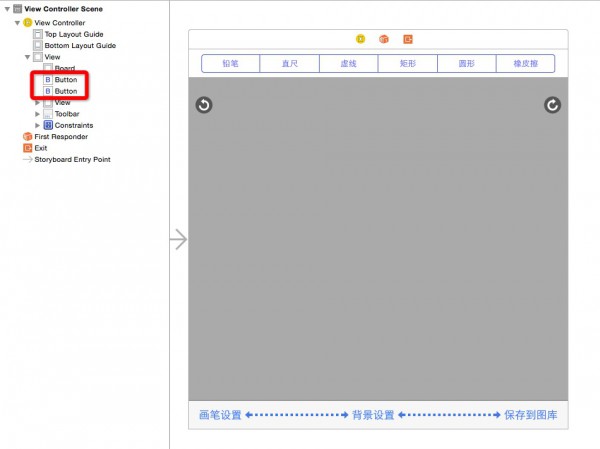

然后在 Storyboard 里添加兩個 Button：

注意里面的紅框，Button 與 Board 平級，并且在 Board 的上方。
Button 的束縛以下：

分別為左、右的 Button 設置 Undo、Redo 的 Image
左側的 Undo 按鈕離左 10px，頂部距離父視圖 74px
右側的 Redo 按鈕離右 10px，頂部與 Undo 相同
不要設置寬、高束縛，應與 Image 1致

兩個按鈕的點擊事件連接到 VC 里：

@IBAction func undo(sender: UIButton) {
    self.board.undo()
}

@IBAction func redo(sneder: UIButton) {
    self.board.redo()
}

（此時的 Board 還沒有 undo/redo 方法，你可以自行添加或稍后再添加）
兩個按鈕本身也連接到 VC 里：

@IBOutlet var undoButton: UIButton!
@IBOutlet var redoButton: UIButton!

更新我們原viewDidLoad中的動畫方法，使兩個 Button 也適時的隱藏及顯示：

...
self.board.drawingStateChangedBlock = {(state: DrawingState) -> () in
    if state != .Moved {
        UIView.beginAnimations(nil, context: nil)
        if state == .Began {
            self.topViewConstraintY.constant = -self.topView.frame.size.height
            self.toolbarConstraintBottom.constant = -self.toolbar.frame.size.height

            self.topView.layoutIfNeeded()
            self.toolbar.layoutIfNeeded()

            self.undoButton.alpha = 0  // 新增
            self.redoButton.alpha = 0  // 新增
        } else if state == .Ended {
            UIView.setAnimationDelay(1.0)
            self.topViewConstraintY.constant = 0
            self.toolbarConstraintBottom.constant = 0

            self.topView.layoutIfNeeded()
            self.toolbar.layoutIfNeeded()

            self.undoButton.alpha = 1  // 新增
            self.redoButton.alpha = 1  // 新增
        }
        UIView.commitAnimations()
    }
}
...

更新 Board

Undo/Redo 真實的邏輯都在Board 里面，我打算用圖片棧保存 DrawingBoard 的每張圖，當 Undo/Redo 的時候直接把前1個狀態取出并顯示，為了分別存儲 Undo/Redo 操作所用的圖片，我們要建立兩個圖片棧：

private var undoImages = [UIImage]()
private var redoImages = [UIImage]()

然后加兩個工具方法：canUndo 和 canRedo ：

var canUndo: Bool {
    get {
        return self.undoImages.count > 0 || self.image != nil
    }
}

var canRedo: Bool {
    get {
        return self.redoImages.count > 0
    }
}

然后是 undo/redo 這兩個主要方法：

func undo() {
    if self.canUndo == false {
        return
    }

    if self.undoImages.count > 0 {
        self.redoImages.append(self.image!)

        let lastImage = self.undoImages.removeLast()
        self.image = lastImage

    } else if self.image != nil {
        self.redoImages.append(self.image!)
        self.image = nil
    }

    self.realImage = self.image
}

func redo() {
    if self.canRedo == false {
        return
    }

    if self.redoImages.count > 0 {
        if self.image != nil {
            self.undoImages.append(self.image!)
        }

        let lastImage = self.redoImages.removeLast()
        self.image = lastImage

        self.realImage = self.image
    }
}

然后在每次畫新圖的時候保存下當前狀態：

private func drawingImage() {
    if let brush = self.brush {
        // hook
        if let drawingStateChangedBlock = self.drawingStateChangedBlock {
            drawingStateChangedBlock(state: self.drawingState)
        }

        UIGraphicsBeginImageContext(self.bounds.size)

        let context = UIGraphicsGetCurrentContext()

        UIColor.clearColor().setFill()
        UIRectFill(self.bounds)

        CGContextSetLineCap(context, kCGLineCapRound)
        CGContextSetLineWidth(context, self.strokeWidth)
        CGContextSetStrokeColorWithColor(context, self.strokeColor.CGColor)

        if let realImage = self.realImage {
            realImage.drawInRect(self.bounds)
        }

        brush.strokeWidth = self.strokeWidth
        brush.drawInContext(context)
        CGContextStrokePath(context)

        let previewImage = UIGraphicsGetImageFromCurrentImageContext()
        if self.drawingState == .Ended || brush.supportedContinuousDrawing() {
            self.realImage = previewImage
        }

        UIGraphicsEndImageContext()
        // === 新增 ===
        if self.drawingState == .Began {
            self.redoImages = []

            if self.image != nil {
                self.undoImages.append(self.image!)
            }
        }
        // ======

        self.image = previewImage

        brush.lastPoint = brush.endPoint
    }
}

這里面都有對 self.image 進行非空處理，其實原來不用這么麻煩，如果Swift 的數組支持插入Optional類型的話，我們直接把self.image插入到數組中，用的時候再取出來便可，由于 UIImageView 的 UIImage 是 Optional 類型的，賦1個 nil 給它沒有問題，就當是 undo 到初始化狀態了，但是恰恰 Swift的數組不支持插入Optional類型，這就致使我們不能記住 UIImageView 的初始化狀態，只能通過判斷它的image是不是為 nil 來處理。

完成的邏輯很簡單：當畫圖開始的時候，保存當前 image 到 undo 棧中，并清空 redo 棧，進行 undo 操作的時候，能1直 undo，并將 undo 的 image 存進 redo 棧中，直到 self.image 為 nil。從這個邏輯可以看出兩點：redo 功能非常依賴 undo，畢竟沒有撤銷就沒有重做；除此以外，當用戶開始繪制新圖的時候，我們也要清空 redo 棧，由于用戶已“回不去”了。

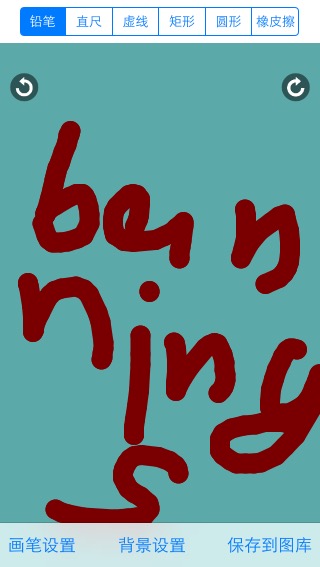

完成這些工作后，就可以測試 Undo/Redo 功能了~
這里寫圖片描述

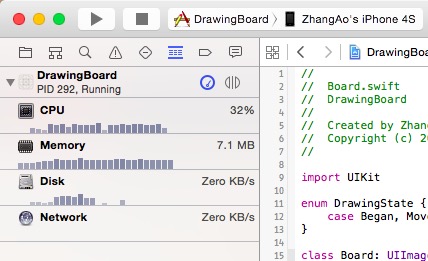

關于內存的使用

我們很快地就加上了 Undo/Redo 功能，是吧? 通過保護兩個圖片棧，在進行相應的操作的時候，直接對 self.image 進行賦值，但是這么做有1個很明顯的弊端，就是內存使用毫無尚限！你可以很輕松地在 5s 上使內存使用到達 50M 乃至 100M，雖然我們做了1些處理，如當用戶繪制新圖時，清空 Redo 的圖片棧，但是這其實不能從根本上解決問題。

要從根本上解決問題有兩種方式。

1. 用 CGPath 畫圖

假定換1種實現方式，不緩存圖片，而是保存每步，這樣無疑會使內存使用量下降很多，取而代之的是在每次畫圖的時候需要有1個循環來重新畫每步（可以嘗試用 clearsContextBeforeDrawing 屬性來優化），我個人覺得這類方式可能會比較惡心，由于畫的越多，性能就越差，我在前1篇里說過【為何不用drawRect方法】：

為何不用drawRect方法

其實我最開始也是使用drawRect方法來完成繪制，但是感覺限制很多，比如context沒法保存，還是要每次重畫（雖然可以保存到1個BitMapContext里，但是這樣與保存到image里有甚么區分呢？）；后來用CALayer保存每條CGPath，但是這樣依然不能避免每次重繪，由于需要斟酌到橡皮擦和畫筆屬性之類的影響，這么1來還不如采取image的方式來保存最新繪圖板。
既然定下了以image來保存繪圖板，那末drawRect就不方便了，由于不能用UIGraphicsBeginImageContext方法來創建1個ImageContext。

如果決定要用 CGPath 來畫圖的話，你除要暴露1個CGPath和CGContext之外，你還需要用1個自定義的對象保存當前的繪圖狀態，如畫筆色彩、畫筆粗細、混合模式（Blend Mode）等（還會在后期遇到由于前期斟酌不足的屬性沒有設置，然后才加上，這就破壞了“封閉-開放原則”），然后在每個循環體中恢復當前的上下文，類似于這樣：

CGContextSaveGState...
for path in paths {
    CGContextSetLineCap(context, kCGLineCapRound)
    CGContextSetLineWidth(context, self.strokeWidth)
    CGContextSetStrokeColorWithColor(context, self.strokeColor.CGColor)

    /* Add path and drawing... */

    CGContextRestoreGState...
}

從代碼上來講，想換成用CGPath實現也很容易，只需要改兩個地方：

PaintBrush 協議，這個協議更新后，其所有的子類同步更新下便可
Board 的drawingImage方法實現

我在 GitHub 里 DrawingBoard 工程里提交了這個分支：
DrawingBoard CGPath 分支
協議和drawingImage進行了適當的更新，繪圖是以CGPath來實現的，但是仍然采取的是圖片棧的方式，感興趣的同學可以嘗試自己實現。

2. 優化圖片所占用的內存

除用CGPath來優化之外，我們還可以直接優化圖片棧，用1個緩存或Undo控制器來控制所有的1切，在這個控制器里，將直接收理圖片緩存（內存和文件）、Undo、Redo操作，使 Board 的邏輯進1步的封裝。
不能不說，這才是我想要實現的方式，模塊之間可以到達真實的解耦，我將 Board的代碼去掉沒有改動的方法和屬性后貼在這里：

 class Board: UIImageView {

    // UndoManager，用于實現 Undo 操作和保護圖片棧的內存
    private class DBUndoManager {
        class DBImageFault: UIImage {}  // 1個 Fault 對象，與 Core Data 中的 Fault 設計類似

        private static let INVALID_INDEX = -1
        private var images = [UIImage]()    // 圖片棧
        private var index = INVALID_INDEX   // 1個指針，指向 images 中的某1張圖

        var canUndo: Bool {
            get {
                return index != DBUndoManager.INVALID_INDEX
            }
        }

        var canRedo: Bool {
            get {
                return index + 1 < images.count
            }
        }

        func addImage(image: UIImage) {
            // 當往這個 Manager 中增加圖片的時候，先把指針后面的圖片全部清掉，
            // 這與我們之前在 drawingImage 方法中對 redoImages 的處理是1樣的
            if index < images.count - 1 {
                images[index + 1 ... images.count - 1] = []
            }

            images.append(image)

            // 更新 index 的指向
            index = images.count - 1

            setNeedsCache()
        }

        func imageForUndo() -> UIImage? {
            if self.canUndo {
                --index
                if self.canUndo == false {
                    return nil
                } else {
                    setNeedsCache()
                    return images[index]
                }
            } else {
                return nil
            }
        }

        func imageForRedo() -> UIImage? {
            var image: UIImage? = nil
            if self.canRedo {
                image = images[++index]
            }
            setNeedsCache()
            return image
        }

        // MARK: - Cache

        private static let cahcesLength = 3 // 在內存中保存圖片的張數，以 index 為中心點計算：cahcesLength * 2 + 1
        private func setNeedsCache() {
            if images.count >= DBUndoManager.cahcesLength {
                let location = max(0, index - DBUndoManager.cahcesLength)
                let length = min(images.count - 1, index + DBUndoManager.cahcesLength)
                for i in location ... length {
                    autoreleasepool {
                        var image = images[i]

                        if i > index - DBUndoManager.cahcesLength && i < index + DBUndoManager.cahcesLength {
                            setRealImage(image, forIndex: i) // 如果在緩存區域中，則從文件加載
                        } else {
                            setFaultImage(image, forIndex: i) // 如果不在緩存區域中，則置成 Fault 對象
                        }
                    }
                }
            }
        }

        private static var basePath: String = NSSearchPathForDirectoriesInDomains(.DocumentDirectory, .UserDomainMask, true).first as! String
        private func setFaultImage(image: UIImage, forIndex: Int) {
            if !image.isKindOfClass(DBImageFault.self) {
                let imagePath = DBUndoManager.basePath.stringByAppendingPathComponent("(forIndex)")
                UIImagePNGRepresentation(image).writeToFile(imagePath, atomically: false)
                images[forIndex] = DBImageFault()
            }
        }

        private func setRealImage(image: UIImage, forIndex: Int) {
            if image.isKindOfClass(DBImageFault.self) {
                let imagePath = DBUndoManager.basePath.stringByAppendingPathComponent("(forIndex)")
                images[forIndex] = UIImage(data: NSData(contentsOfFile: imagePath)!)!
            }
        }
    }

    private var boardUndoManager = DBUndoManager() // 緩存或Undo控制器

    // MARK: - Public methods

    var canUndo: Bool {
        get {
            return self.boardUndoManager.canUndo
        }
    }

    var canRedo: Bool {
        get {
            return self.boardUndoManager.canRedo
        }
    }

    // undo 和 redo 的邏輯都有所簡化
    func undo() {
        if self.canUndo == false {
            return
        }

        self.image = self.boardUndoManager.imageForUndo()

        self.realImage = self.image
    }

    func redo() {
        if self.canRedo == false {
            return
        }

        self.image = self.boardUndoManager.imageForRedo()

        self.realImage = self.image
    }

    // MARK: - drawing

    private func drawingImage() {
        if let brush = self.brush {
            // hook
            if let drawingStateChangedBlock = self.drawingStateChangedBlock {
                drawingStateChangedBlock(state: self.drawingState)
            }

            UIGraphicsBeginImageContext(self.bounds.size)

            let context = UIGraphicsGetCurrentContext()

            UIColor.clearColor().setFill()
            UIRectFill(self.bounds)

            CGContextSetLineCap(context, kCGLineCapRound)
            CGContextSetLineWidth(context, self.strokeWidth)
            CGContextSetStrokeColorWithColor(context, self.strokeColor.CGColor)

            if let realImage = self.realImage {
                realImage.drawInRect(self.bounds)
            }

            brush.strokeWidth = self.strokeWidth
            brush.drawInContext(context)
            CGContextStrokePath(context)

            let previewImage = UIGraphicsGetImageFromCurrentImageContext()
            if self.drawingState == .Ended || brush.supportedContinuousDrawing() {
                self.realImage = previewImage
            }

            UIGraphicsEndImageContext()

            // 用 Ended 事件代替本來的 Began 事件
            if self.drawingState == .Ended {
                self.boardUndoManager.addImage(self.image!)
            }

            self.image = previewImage

            brush.lastPoint = brush.endPoint
        }
    }
}

以磁盤代替了內存，這里有1些關鍵點：

Board不需要在對 self.image 的取值進行邏輯判斷，DBUndoManager會在適當的時候返回nil，這無疑簡化了邏輯
不需要保護兩個圖片棧：undoImages、redoImages，drawingImage方法不再需要在 Began 事件里做特殊處理，直接將剛畫完的圖“扔到” UndoManager 中便可
undo、redo 方便得到了簡化，適時調用UndoManager便可
由于在 UndoManager中只有1個圖片棧，所以需要1個額外的指針來指向當前的狀態，當前指針的取值（index）對應下圖中的 i，兩邊的箭頭分別是 undo、redo 對應的圖和索引：
Fault 對象是1種不錯的設計模式，拿來做占位符挺適合的
UndoManager會在3種情況下：addImage、undo、redo 對圖片棧進行保護，使 images 里只有 index 兩邊的元素才真正加載 image到內存中，其他的元素用 Fault 對象代替
我為何要用1個 cahcesLength 變量？這里其實還有進1步優化的余地，如只在讀取到 Fault 對象時才更新圖片棧
