原理架構

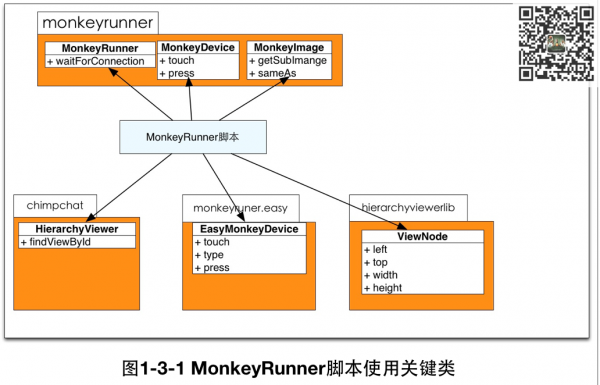

MonkeyRunner使用起來非常的簡單，只需要導入以下幾個類基本上就可以滿足測試腳本編寫的需求，比如：

• monkeyrunner.jar庫的MonkeyRunner
• monkeyrunner.jar庫的MonkeyDevice
• monkeyrunner.jar庫的MonkeyImage

如果你想使用MonkeyRunner的控件相干的功能來讓自己的代碼可擴大性和可移植性更好，那末你也只需額外用上下面幾個類就基本上能滿足你的要求了:

• chimpchat.jar庫的:HierarchyViewer
• hierarchyviewerlib.jar庫的:ViewNode

如果你還想更簡單的使用控件相干的功能，MonkeyRunner一樣也能夠滿足你，只要你導入以下的類就能夠使用EasyMonkeyDevice來調用其封裝好的易用的API:

• monkeyrunner.jar庫的easy模塊: EasyMonkeyDevice
• monkeyrunner.jar庫的easy模塊: By

所以從腳本的角度來看，使用MonkeyRunner可以簡單的理解成把需要的類給整合起來，然后通過代碼把相應的業務邏輯通過各個類提供的方法給實現出來。?

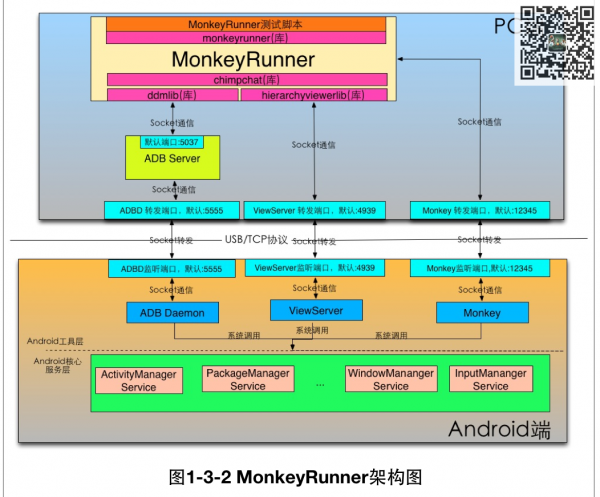

但從MonkeyRunner實現的角度來看，事實并沒有這么簡單，為了滿足MonkeyRunner腳本需要的功能，全部框架里面會使用到不同的庫和不同的模塊，乃至?xí)?qū)動Android機器真?zhèn)€不同模塊與服務來做事情。我們先看下MonkeyRunner的全部架構圖:

MonkeyRunner是1個CS(客戶端－服務器)架構的框架，主要的代碼控制邏輯是在PC端作為客戶端來運行的；但客戶端需要驅動運行在目標Android系統的服務器端來做事情，比如驅動Monkey服務去調用對應的Android服務去注入事件以實現點擊等操作功能。服務器端和客戶真?zhèn)€通訊是通過Socket來實現的，而Socket又分為基于USB通訊協議和TCP通訊協議的，也就是說用戶既可以通過 USB線直接連接主機和Android目標機器；也能夠通過網絡使用TCP協議來連接主機和 Android目標機器(使用命令:adb connect IP)。但注意客戶端其實不會直接連接Android目標裝備端中各個服務正在監聽的端口，而是連接主機端和該端口對應的轉發端口，只要連接上轉發端口，所有發向該端口的數據都會直接轉發給Android目標機器端對應的服務監聽的端口。

從上圖可以看到，MonkeyRunner腳本的實現需要多個庫的支持，經常使用的有以下這幾個:

• monkeyrunner庫:MonkeyRunner最主要的庫，腳本可以直接使用里面的MonkeyRunner,MonkeyDevice,MonkeyImage類來控制Android目標裝備和利用和截圖等功能
• chimpchat庫:monkeyrunner庫的很多功能都是通過調用chimpchat庫相應的類來實現的，比如調用MonkeyDevice類的安裝利用包installPackage方法會直接調用到到chimpchat庫的對應類AdbChimpDevice的installPackage方法，然后該方法再會調用ddmlib的對應方法來通過Socket往ADB服務器發送命令，然后ADB服務器會驅動Android目標機器真?zhèn)€adbd這個守護進程來實現安裝利用包的要求。所以chimpchat對使用ADB進行通訊的進程來講，相當于MonkeyRunner和ddmlib之間的代理中間層。但對使用Monkey進行通訊的時候，chimpchat其實不需要通過ddmlib來驅動Android目標機器的monkey服務，而是chimpchat自己來完成socket建立和命令發送的功能
• ddmlib庫:在MonkeyRunner框架中，ddmlib主要是幫忙處理跟ADB服務器通訊的事宜
• hierarchyviewerlib庫:當MonkeyRunner腳本需要用到控件相干的功能的時候就會使用到這個庫來建立控件樹和獲得指定控件的相干屬性

往下1層我們可以看到,MonkeyRunner跟Android目標機器進行通訊根據需要做的事情不同而會驅動3種不同的服務去處理要求:

• ADB服務:主要是處理非界面操作的相干要求，比如安裝利用包等
• monkey服務:主要是處理界面操作相干的要求，比如點擊指定坐標等
• ViewServer服務:主要是處理控件相干的要求，比如獲得當前界面所有控件信息等

這里要注意的是MonkeyRunner框架其實不會直接連接adbd這個Android目標機器的守護進程來驅動其做事情，而是先和ADB服務器這個PC真?zhèn)€守護進程進行通訊，然后再由ADB服務器來驅動adbd來完成要求的。至于ADB服務器，ADB守護進程，ADB協議和ADB命令行客戶端等概念，第4章”ADB協議及服務“會詳述。

最下面1層就是Android系統的核心服務了。MonkeyRunner的很多要求都是需要調用到Android的系統服務來完成的。比如點擊1個控件就需要通過monkey服務來調用Android系統的InputManagerService來注入按鍵事件來實現點擊要求。
