OpenCV2學習筆記（九）：視頻流讀取與處理

來源：程序員人生發布時間：2015-03-30 08:13:57 閱讀次數：9714次

由于項目需要，計劃實現9路視頻拼接，因此必須熟習OpenCV對視頻序列的處理。視頻信號處理是圖象處理的1個延伸，所謂的視頻序列是由按1定順序進行排放的圖象組成，即幀(Frame)。在這里，主要記錄下如何使用Qt+OpenCV讀取視頻中的每幀，以后，在這基礎上將1些圖象處理的算法應用到每幀上（如使用Canny算子檢測視頻中的邊沿）。

1. 讀取視頻序列

OpenCV提供了1個簡便易用的框架以提取視頻文件和USB攝像頭中的圖象幀，如果只是單單想讀取某個視頻，你只需要創建1個cv::VideoCapture實例，然后在循環中提取每幀。新建1個Qt控制臺項目，直接在main函數添加：

#include <QCoreApplication>
#include <opencv2/core/core.hpp>
#include <opencv2/imgproc/imgproc.hpp>
#include <opencv2/highgui/highgui.hpp>
#include <QDebug>

int main(int argc, char *argv[])
{
    QCoreApplication a(argc, argv);

    // 讀取視頻流
    cv::VideoCapture capture("e:/BrokeGirls.mkv");
    // 檢測視頻是不是讀取成功
    if (!capture.isOpened())
    {
        qDebug() << "No Input Image";
        return 1;
    }

    // 獲得圖象幀率
    double rate= capture.get(CV_CAP_PROP_FPS);
    bool stop(false);
    cv::Mat frame; // 當前視頻幀
    cv::namedWindow("Extracted Frame");

    // 每幀之間的延遲
    int delay= 1000/rate;

    // 遍歷每幀
    while (!stop)
    {
        // 嘗試讀取下1幀
        if (!capture.read(frame))
            break;
        cv::imshow("Extracted Frame",frame);
        // 引入延遲
        if (cv::waitKey(delay)>=0)
                stop= true;
    }
        return a.exec();
}

（注意：要正確打開視頻文件，計算機中必須安裝有對應的解碼器，否則cv::VideoCapture沒法理解視頻格式！）運行后，將出現1個窗口，播放選定的視頻（需要在創建cv::VideoCapture對象時指定視頻的文件名）。

這里寫圖片描述

2. 處理視頻幀

為了對視頻的每幀進行處理，這里創建自己的類VideoProcessor，其中封裝了OpenCV的視頻獲得框架，該類允許我們指定每幀調用的處理函數。

首先，我們希望指定1個回調解理函數，每幀中都將調用它。該函數接受1個cv::Mat對象，并輸出處理后的cv::Mat對象，其函數簽名以下：

void processFrame(cv::Mat& img, cv::Mat& out);

作為這樣1個處理函數的例子，以下的Canny函數計算圖象的邊沿，使用時直接添加在mian文件中便可：

    // 對視頻的每幀做Canny算子邊沿檢測
void canny(cv::Mat& img, cv::Mat& out)
{
    // 先要把每幀圖象轉化為灰度圖
    cv::cvtColor(img,out,CV_BGR2GRAY);
    // 調用Canny函數
    cv::Canny(out,out,100,200);
    // 對像素進行翻轉
    cv::threshold(out,out,128,255,cv::THRESH_BINARY_INV);
}

現在我們需要創建1個VideoProcessor類，用來部署視頻處理模塊。而在此之前，需要先另外創建1個類，即VideoProcessor內部使用的幀處理類。這是由于在面向對象的上下文中，更合適使用幀處理類而不是1個幀處理函數，而使用類可以給程序員在觸及算法方面有更多的靈活度（書上介紹的）。將這個內部幀處理類命名為FrameProcessor，其定義以下：

#ifndef FRAMEPROCESSOR_H
#define FRAMEPROCESSOR_H
#include <opencv2/core/core.hpp>
#include <opencv2/highgui/highgui.hpp>

class FrameProcessor
{
public:
    virtual void process(cv:: Mat &input, cv:: Mat &output)= 0;
};

#endif // FRAMEPROCESSOR_H

現在可以開始定義VideoProcessor類了，以下為videoprocessor.h中的內容：

#ifndef VIDEOPROCESSOR_H
#define VIDEOPROCESSOR_H
#include <opencv2/core/core.hpp>
#include <opencv2/imgproc/imgproc.hpp>
#include <opencv2/highgui/highgui.hpp>
#include <QDebug>
#include "frameprocessor.h"

class VideoProcessor
{
  private:
      // 創建視頻捕獲對象
      cv::VideoCapture capture;
      // 每幀調用的回調函數
      void (*process)(cv::Mat&, cv::Mat&);
      // FrameProcessor接口
      FrameProcessor *frameProcessor;
      // 肯定是不是調用回調函數的bool信號
      bool callIt;
      // 輸入窗口的名稱
      std::string windowNameInput;
      // 輸出窗口的名稱
      std::string windowNameOutput;
      // 延遲
      int delay;
      // 已處理的幀數
      long fnumber;
      // 在該幀停止
      long frameToStop;
      // 是不是停止處理
      bool stop;

      // 當輸入圖象序列存儲在不同文件中時，可以使用以下設置
      // 把圖象文件名的數組作為輸入
      std::vector<std::string> images;
      // 圖象向量的迭加器
      std::vector<std::string>::const_iterator itImg;

      // 得到下1幀
      // 可能來自：視頻文件或攝像頭
      bool readNextFrame(cv::Mat &frame)
      {
          if (images.size()==0)
              return capture.read(frame);
          else {

              if (itImg != images.end())
              {
                  frame= cv::imread(*itImg);
                  itImg++;
                  return frame.data != 0;
              }
          }
      }

public:

      // 默許設置 digits(0), frameToStop(⑴),
      VideoProcessor() : callIt(false), delay(-1),
          fnumber(0), stop(false),
          process(0), frameProcessor(0) {}

      // 創建輸入窗口
      void displayInput(std::string wt);
      // 創建輸出窗口
      void displayOutput(std::string wn);
      // 不再顯示處理后的幀
      void dontDisplay();

      // 以下3個函數設置輸入的圖象向量
      bool setInput(std::string filename);
      // 若輸入為攝像頭，設置ID
      bool setInput(int id);
      // 若輸入為1組圖象序列時，利用該函數
      bool setInput(const std::vector<std::string>& imgs);

      // 設置幀之間的延遲
      // 0意味著在每幀都等待按鍵響應
      // 負數意味著沒有延遲
      void setDelay(int d);

      // 返回圖象的幀率
      double getFrameRate();

      // 需要調用回調函數
      void callProcess();

      // 不需要調用回調函數
      void dontCallProcess();

      // 設置FrameProcessor實例
      void setFrameProcessor(FrameProcessor* frameProcessorPtr);

      // 設置回調函數
      void setFrameProcessor(void (*frameProcessingCallback)(cv::Mat&, cv::Mat&));

      // 停止運行
      void stopIt();

      // 判斷是不是已停止
      bool isStopped();

      // 是不是開始了捕獲裝備？
      bool isOpened();

      // 返回下1幀的幀數
      long getFrameNumber();

      // 該函數獲得并處理視頻幀
      void run();

};

#endif // VIDEOPROCESSOR_H

然后，在videoprocessor.cpp中定義各個函數的功能：

#include "videoprocessor.h"

// 創建輸入窗口
void VideoProcessor::displayInput(std::string wt)
{
    windowNameInput= wt;
    cv::namedWindow(windowNameInput);
}

// 創建輸出窗口
void VideoProcessor::displayOutput(std::string wn)
{
    windowNameOutput= wn;
    cv::namedWindow(windowNameOutput);
}

// 不再顯示處理后的幀
void VideoProcessor::dontDisplay()
{
    cv::destroyWindow(windowNameInput);
    cv::destroyWindow(windowNameOutput);
    windowNameInput.clear();
    windowNameOutput.clear();
}

// 設置輸入的圖象向量
bool VideoProcessor::setInput(std::string filename)
{
  fnumber= 0;
  // 釋放之前打開過的視頻資源
  capture.release();
  images.clear();

  // 打開視頻
  return capture.open(filename);
}

// 若輸入為攝像頭，設置ID
bool VideoProcessor::setInput(int id)
{
  fnumber= 0;
  // 釋放之前打開過的視頻資源
  capture.release();
  images.clear();

  // 打開視頻文件
  return capture.open(id);
}

// 若輸入為1組圖象序列時，利用該函數
bool VideoProcessor::setInput(const std::vector<std::string>& imgs)
{
  fnumber= 0;
  // 釋放之前打開過的視頻資源
  capture.release();

  // 輸入將是該圖象的向量
  images= imgs;
  itImg= images.begin();

  return true;
}

// 設置幀之間的延遲
// 0意味著在每幀都等待按鍵響應
// 負數意味著沒有延遲
void VideoProcessor::setDelay(int d)
{
    delay= d;
}

// 返回圖象的幀率
double VideoProcessor::getFrameRate()
{
    if (images.size()!=0) return 0;
    double r= capture.get(CV_CAP_PROP_FPS);
    return r;
}

// 需要調用回調函數
void VideoProcessor::callProcess()
{
    callIt= true;
}

// 不需要調用回調函數
void VideoProcessor::dontCallProcess()
{
    callIt= false;
}

// 設置FrameProcessor實例
void VideoProcessor::setFrameProcessor(FrameProcessor* frameProcessorPtr)
{
    // 使回調函數無效化
    process= 0;
    // 重新設置FrameProcessor實例
    frameProcessor= frameProcessorPtr;
    callProcess();
}

// 設置回調函數
void VideoProcessor::setFrameProcessor(void (*frameProcessingCallback)(cv::Mat&, cv::Mat&))
{
    // 使FrameProcessor實例無效化
    frameProcessor= 0;
    // 重新設置回調函數
    process= frameProcessingCallback;
    callProcess();
}

// 以下函數表示視頻的讀取狀態
// 停止運行
void VideoProcessor::stopIt()
{
    stop= true;
}

// 判斷是不是已停止
bool VideoProcessor::isStopped()
{
    return stop;
}

// 是不是開始了捕獲裝備？
bool VideoProcessor::isOpened()
{
    return capture.isOpened() || !images.empty();
}

// 返回下1幀的幀數
long VideoProcessor::getFrameNumber()
{
  if (images.size()==0)
  {
      // 得到捕獲裝備的信息
      long f= static_cast<long>(capture.get(CV_CAP_PROP_POS_FRAMES));
      return f;

  }
  else // 當輸入來自1組圖象序列時的情況
  {
      return static_cast<long>(itImg-images.begin());
  }
}

// 該函數獲得并處理視頻幀
void VideoProcessor::run()
{
    // 當前幀
    cv::Mat frame;
    // 輸出幀
    cv::Mat output;

    // 打開失敗時
    if (!isOpened())
    {
        qDebug() << "Error!";
        return;
    }
    stop= false;
    while (!isStopped())
    {
        // 讀取下1幀
        if (!readNextFrame(frame))
            break;
        // 顯示輸出幀
        if (windowNameInput.length()!=0)
            cv::imshow(windowNameInput,frame);
        // 調用途理函數
        if (callIt)
        {
          // 處應當前幀
          if (process)
              process(frame, output);
          else if (frameProcessor)
              frameProcessor->process(frame,output);
          // 增加幀數
          fnumber++;
        }
        else
        {
          output= frame;
        }
        // 顯示輸出幀
        if (windowNameOutput.length()!=0)
            cv::imshow(windowNameOutput,output);
        // 引入延遲
        if (delay>=0 && cv::waitKey(delay)>=0)
          stopIt();
        // 檢查是不是需要停止運行
        if (frameToStop>=0 && getFrameNumber()==frameToStop)
            stopIt();
    }
}

定義好視頻處理類，它將與1個回調函數相干聯。使用該類，可以創建1個實例，指定輸入的視頻文件，綁定回調函數，然后開始對每幀進行處理，要調用這個視頻處理類，只需在main函數中添加：

    // 定義1個視頻處理類處理視頻幀
    // 首先創建實例
    VideoProcessor processor;
    // 打開視頻文件
    processor.setInput("e:/BrokeGirls.mkv");
    // 聲明顯示窗口
    // 分別為輸入和輸出視頻
    processor.displayInput("Input Video");
    processor.displayOutput("Output Video");
    // 以原始幀率播放視頻
    processor.setDelay(1000./processor.getFrameRate());
    // 設置處理回調函數
    processor.setFrameProcessor(canny);
    // 開始幀處理進程
    processor.run();
    cv::waitKey();

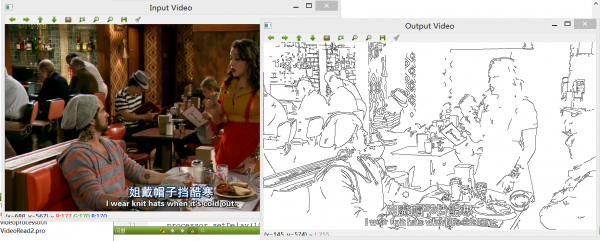

效果：

這里寫圖片描述
