Zynq 7000從零開始之一 -- HelloWord
來源：程序員人生 發布時間：2015-02-02 08:22:15 閱讀次數：9677次
使用myir的z-turn開發板，做1個從uart打印hello world的實驗，只用PS，不用PL部份,程序從SD卡啟動,跑在PS的內部RAM.
zynq 7000的PS雖然也是CPU，但是開發方法不像普通的CPU只需要1個SDK就能夠了,它還需要vivado硬件設計軟件.
所以ZYNQ 7000的PS開發需要兩個工具，1個是vivado--
另外一個是SDK--
.

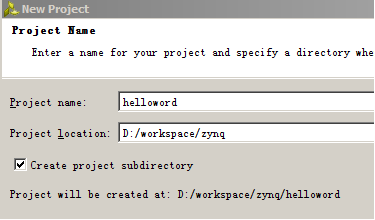

1. 打開vivado軟件-->Create New Project,工程名和目錄：
2. next->選RTL Project->Add Sources,Add existing IP和Add constraints界面直接點next

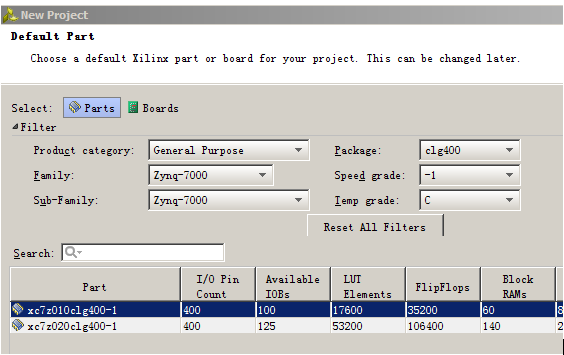

3. New Parts界面

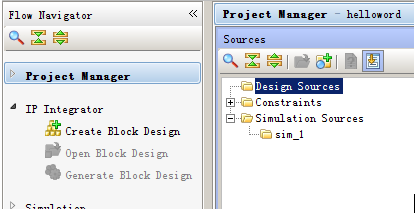

4. 添加IP,在Flow Navigator的IP Integrator下點Create Block Design

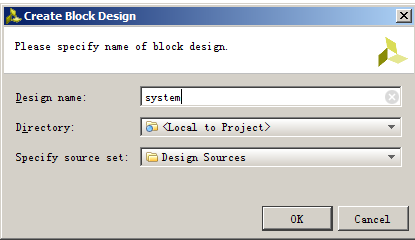

Create Block Design以下，點OK
在Diagram界面點擊Add IP
雙擊ZYNQ7 Processing System,添加CPU
5. 設置CPU
在Diagram界面點擊Run Block Automation,不做修改，點Finish就能夠。在Diagram界面雙擊
進入設置界面，我們把所有的接口去掉，只留下FIXED_IO.
1> PS-PL Configuration->General->Enable Clock Resets->去掉FCLK_RESET0_N
2> PS-PL Configuration->GP Master AXI Interface->去掉 M AXI GP0 interface
3> Clock Configuration->PL Fabric Clocks->去掉FCLK_CLK0
4> DDR Congiguration->去掉Enable DDR
5> 設置SD和UART引腳
MIO Configuration->Bank1 IO Voltage選LVCMOS 1.8V.

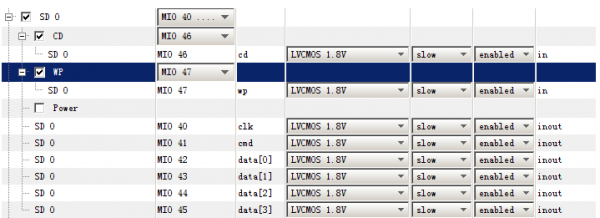

MIO Configuration->IO Peripherals->選上SD 0, SD 0的引腳配置:
MIO Configuration->IO Peripherals->選上UART 1, UARRT 1的引腳配置:
6. 點擊OK返回Diagram界面, 把DDR接口刪掉,配置以后的界面
7. 生成設計文件

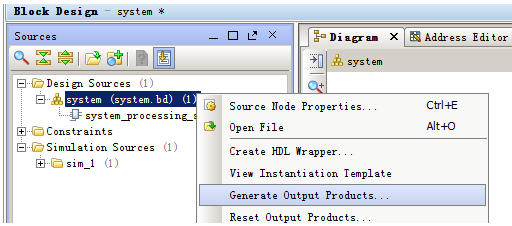

右擊system項->Generate Output Products->直接點Generate, 以后會提示文件生成成功.

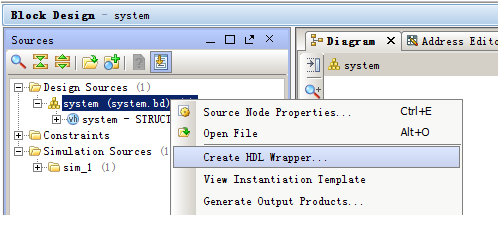

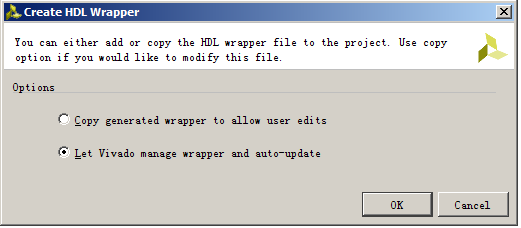

右擊system項->Create HDL Wrapper
選下面1項,點OK
注意:如果重新修改了CPU配置，上面兩個步驟1定要重新實行。
8. 導出硬件設計文件到SDK
導出前要確保Block Design是打開的，即Diagram界面要打開

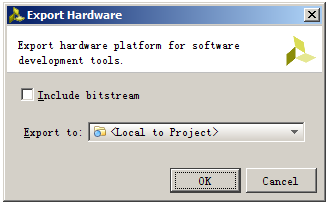

File->Export->Export Hardware->直接點OK,這樣會把硬件文件system_wrapper.hdf導到helloword.sdk文件夾下,SDK工程
也在該目錄下.
9. 啟動SDK

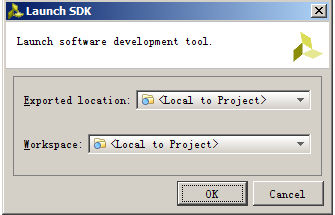

File->Launch SDK->直接點OK
SDK啟動后就自動添加了硬件相干的工程，
system.hdf是system_wrapper.hdf文件的copy
ps7_init.tcl是PS初始化的TCL腳本，PS不能履行TCL腳本，所以將該腳本轉換為了C文件--ps7_init.c和ps7_init.h.
前面用vivado的硬件設計就是為了生成這兩個文件，ps7_init.c主要初始化CPU的時鐘，引腳復用，ddr和外設等。后面
的helloword工程只需要這兩個文件，其他的文件都不需要。
10.添加helloword工程

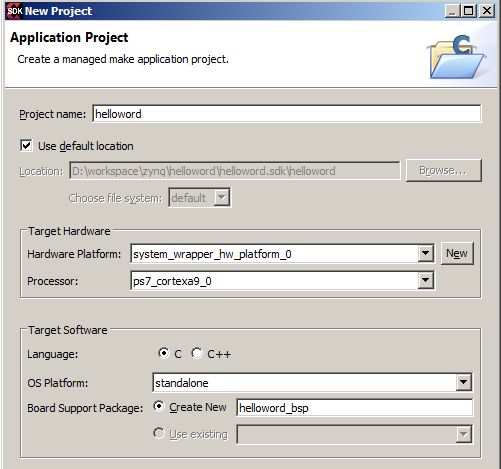

在SDK中->File->New->New Application Project->設置以下,點next->選hello world
11. 修改源碼
多了兩個工程,1個是app,另外一個是bsp.發現SD V2.3驅動有問題,將其退為2.2.
在helloword_bsp工程下打開system.mss文件,點擊左下角的source,修改sd驅動版本為2.2
修改以后重新生成BSP源碼,點system.mss左下角的overview->Re-generate BSP Sources
將ps7_init.c和ps7_init.h copy到helloword/src目錄下,也能夠創建連接,這里就直接copy了.
修改helloword/src/platform.c
--init_platform函數,將ps7_init()函數的comment去掉,
--包括頭文件#include "ps7_init.h"
12. 編譯代碼->project->Clean->OK
13. 生成boot.bin啟動文件
右擊helloword工程->Create boot Image->Create Image
注意,helloword.elf前面的bootloader1定要出現,表示該文件是bootloader,啟動后運行的第1個文件,
可點edit來修改.
13, 將生成的BOOT.bin文件copy到SD卡(已用HP USB Disk Storage Format Tool格式化成啟動盤),啟動,從串口可看到打印信息.
