MPEG-TS基礎2

MPEG2的3類幀

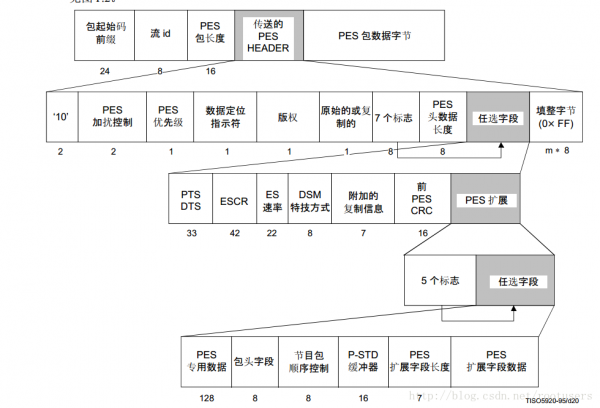

PES包的結構：

MPEG⑵傳送流系統層

為了實現解碼同步，在PES中插入PTS和DTS和相干的系列標志符。

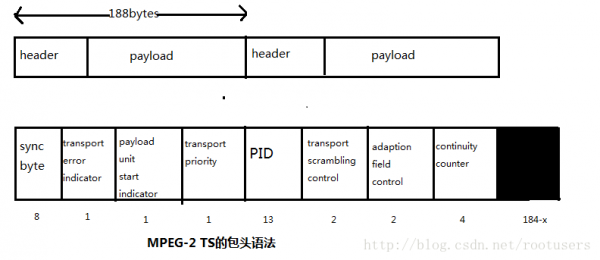

由圖可以看出，TS由4B的包頭，可變長度的調劑頭和負載構成。包頭由同步字節，1b傳送數據包過失唆使，1b凈荷單元起始唆使，1b傳送優先權，13b的包標識符PID，2b傳送加擾控制，2b調劑字段控制和4b連續計數器組成。

凈荷起始唆使表示打包的原始流PES數據包字頭或包括與節目有關的PES信息的起始端，是不是出現在該TS包的凈荷中。

調劑字段控制表示在在包頭后面是不是有調劑端和或凈荷。

連續計數器中的數值對具有相同PID值的凈荷而言，從0⑴5連續循環，用來在解碼端檢測是不是有丟失的TS包。

除各節目的各個傳送流外，還應有節目專用信息PSI，PSI數據由固定字長的整體字頭和可變字長的節目清單表PAT或單節目映照表PMT和4b的CRC組成。

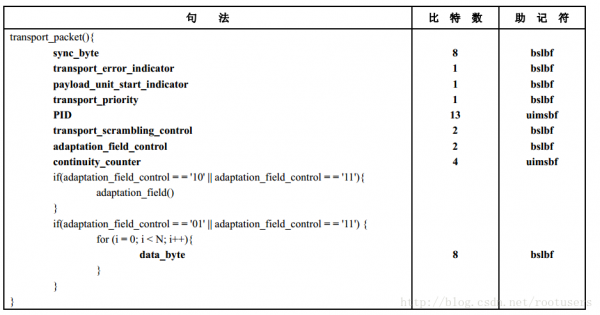

MPEG⑵傳送流包語法結構

TS包中負載傳送的信息主要有4種類型：

1.視頻和音頻的PES包和輔助數據。

2.描寫單路節目的節目映照表(PMT)與描寫多路節目復用信息的節目關聯表(PAT)和對CA系統所要求的條件訪問表（CAT）。

3.各種業務信息表。

4.DVB數據廣播信息，包括數據管道，異步數據報，同步，被同步數據流，多協議封裝，循環數據，循環對象。

MPEG-TS包頭語法結構：

?sync_byte:1B 值為0x47。

?payload_unit_start_indicator:1b長度。

當TS包帶有PES包數據時，payload_unit_start_indicator值為1時，表示TS包的負載以PES包的第1個字節開始，值為0，表示TS包開始的不是PES包。

當TS包帶有PSI數據時，payload_unit_start_indicator值為1時，表示TS包帶有PSI部份的第1個字節，即第1個字節帶有指針pointer_field;置為0，表示TS包不帶有1個PSI部份的第1個字節，即在有效凈荷中沒有指針的pointer_field.

空包payload_unit_start_indicator應置為0.

?PID：13b。表示凈荷的數據類型。PID=0x0000，表示凈荷的數據位節目關聯表。

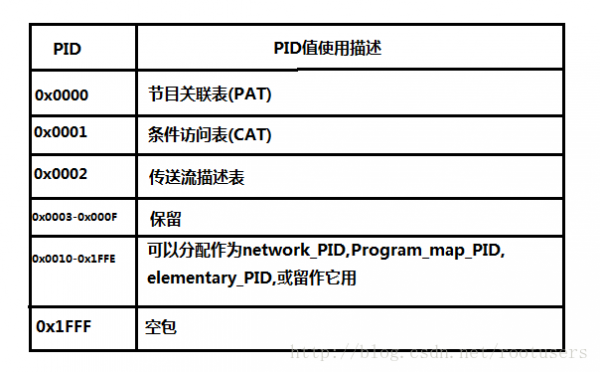

PID取值分配：

MPEG⑵ TS包調劑字段：

調劑字段是1個可邊長的域，它是由存在于TS包頭中的調劑字段控制值來標識的。
