[置頂] XCL-Charts圖表庫簡要教程及常見問題

       這個Andriod圖表庫項目從開始至現在，熱忱消耗幾近殆盡。還好已基本實現我想做的那些東西。趁還剩下點興趣，把1些點非常簡單的歸納1下。

所支持的圖表類型:

   基類                            圖表名稱

   BarChart                橫/豎向柱形圖及背向式柱形圖

   BarChart3D           橫/豎向3D柱形圖

   StackBarChart      橫/豎向堆疊式柱形圖

   RangeBarChart    范圍柱形圖

    LineChart        折線圖

   SplineChart      曲線圖

   AreaChart         區域圖(折線/平滑)

   PieChart           餅圖

   PieChart3D     3D餅圖

   DountChart      環形圖

   ArcLineChart   弧線比較圖

   RoseChart       南丁格爾玫瑰圖/玫瑰風向圖

   FunnelChart    漏斗圖

   CircleChart      圓/半圓圖

   BubbleChart    氣泡圖

   RadarChart     雷達圖

   GaugeChart    刻度盤

   ScatterChart    散點圖

   DialChart         儀表盤

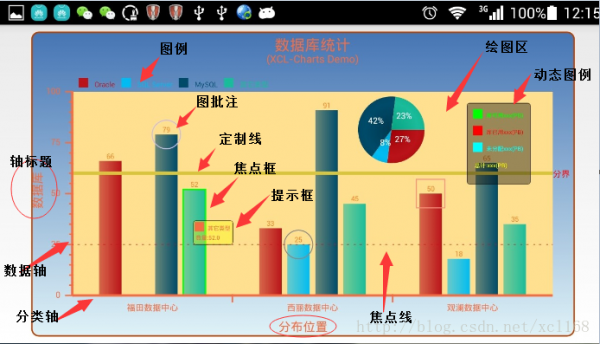

 主要組成(附注:很多命名都是我自己亂命名的，專業的不用太叫真，能實現效果就好。)

圖表范圍:

    即圖中藍色漸變背景所在的范圍。

   設置函數：

   setChartRange(float width, float height)
   setChartRange(float startX, float startY, float width, float height)

繪圖區:

   圖中黃色部份的范圍。

   可用下面函數設置繪圖區與全部圖表范圍的縮收間距：

   setPadding(float left, float top, float right, float bottom)

   getPlotArea()

   如數據量太多，屏幕顯示不下時，可通過getPlotArea().extWidth()來擴大范圍，通過手勢滑動來查看。

標題欄:

   分主標題與子標題

   部分函數：

   setTitle(java.lang.String title)
   addSubtitle(java.lang.String subtitle)

坐標軸:

軸分兩種數據軸與分類軸，軸可以顯示在上下左右中位置，或依數據值顯示在任意位置。

   援用函數：

  getDataAxis()
  getCategoryAxis()

軸標題:

     可設置上下底部3個部分的標題

     援用函數：

getAxisTitle()

圖例:

   可設置成行或列模式，并顯示在圖表中任意位置。

   部分函數：

    getPlotLegend()

動態圖例:

   可以做各種圖表說明的補充。

  援用函數:

   getDyLegend()

定制線

   用于做各種標示或分界限。

   設置函數:

   setCustomLines()

圖批注

   用于在顯示時，在圖表指定元素上特別標識時使用。

   設置函數:

   setAnchorDataPoint()

焦點框

   在點擊選中時，標識出當前選中項。

   激活函數:

    showClikedFocus();

焦點線(動態線):

  用于在點擊時顯示相干的10字線等其它標識線。

   showDyLine() 激活。

   getDyLine()   獲得相干對象。

圖表縮放:

   disableScale()  禁用

   enabledScale() 啟用

手勢滑動

   disablePanMode() 禁用

   enabledPanMode() 啟用

   setPlotPanMode() 設置滑動模式(上下/左右/任意方向)

常見問題:

 1.  沒找到設置色彩的函數.

       找到相干子類的畫筆，自行設置色彩便可。

      如設置軸線的色彩:

                chart.getDataAxis().getAxisPaint().setColor(Color.BLUE);

 2. 字體大小沒有隨著屏幕大小變化

      自行依屏幕大小設置相干子類畫筆的字體大小便可.

      如，設置圖表主標題字體大小:

           chart.getPlotTitle().getTitlePaint().setTextSize(22);

 3. 隱藏軸線或軸上的刻度/標簽

          以數據軸為例:

       chart.getDataAxis().hideAxisLine();
chart.getDataAxis().hideTickMarks();
chart.getDataAxis().hideAxisLabels();

         分類軸同理.

4. 如何設置軸或圖表對象上的顯示格式:

          圖庫有提供相干回調函數，自行實現便可.

          1個簡單的例子代碼:

  5. 如果從Activity向view中的圖傳值，刷新

       1個簡單的同時刷新兩個曲線圖的例子:

  6. 雙Y軸怎樣處理

      多圖疊加便可。參考下Demo中的混合圖例子。

  7. 需要柱形圖與折線圖合在1起顯示

    多圖疊加便可。參考下Demo中的混合圖例子。

 8. 需要特別標識某1個點或值

    使用圖批注便可。

9. 需要顯示這類或那種動畫效果

    可參考Demo中1些例子的動畫，如漸顯，由遠及近等來自己實現，也可調用第3方庫來做。

10. 能否設置柱形寬度

   柱形大小是依繪圖區寬度及柱形個數自動設置的，不能顯式指定。

11. 圖表移出繪圖區范圍不見了。

    目前是任意移動，可以使用hscrollview來做。可參考相干例子

12. 數據量很大，滑動時速度慢

      如不需點擊和縮放效果，可以使用hscrollview來做，否則可以使用disableHighPrecision()來提高性能。

   但這個函數餅圖類圖表慎用。

13. 怎樣在Activity中，得到圖表的點擊對象和相干值

     可參考Demo,有相干演示。

14. 溫度計軸/不等距軸怎樣做?

     XCL-Charts目前不支持，但幸虧大S寫了1個經典實現，在網友圖表庫目錄下。

15. 區域圖有沒漸變效果。

      有，可指定漸變起始和結束色，從上到下或從左至右漸變。

16. 圖例要顯示在下方或左右。

     有相干函數，直接設置便可。Demo中有相干例子。

17. 有個軸要顯示在頂部

    有相干屬性，直接設置便可。Demo中有相干例子。

18. 折線圖左右滑動的例子

     兩個View,1個view用于顯示Y軸，圖標題，圖例，另外一個用于顯示scrollview及圖表。

 19. Y軸標題顯示在頂部,X軸標題顯示在右下

     兩種方式，要末參考Demo中“豎向定制線柱形圖"例子的做法。

      要末在view的render()中，通過 chart.getPlotArea().getLeft()及chart.getPlotArea().getTop()等函數得到相干坐標，

     直接drawText便可。

 20. 點擊時選中不夠靈敏，怎樣辦？

    利用extPointClickRange(10); 擴大選中范圍便可。

21.手勢移動時，軸標簽已移出繪圖區范圍了仍顯示。

          有提供相干函數來控制，移出后的顯示范圍，以X方向為例:

                     //平移時收縮下
float margin = DensityUtil.dip2px(getContext(), 20);
chart.setXTickMarksOffsetMargin(margin);

      Y方向依上例類推。

22. 餅圖標簽折線從扇區邊上起始延伸出來。

       直接設置折線線起始點便可。chart.getLabelBrokenLine().setBrokenStartPoint(10f); 值為0⑴0的比例。

23. 餅圖標簽和線與扇區要相同色彩.

     chart.syncLabelLineColor()便可。

24. 餅圖數據傳進去有空隙或不顯示？

   Java的float和double類型在計算時會有誤差。造成圓心角合計小于或超越360度。

    建議調用庫中的Mathhelper類中的相干函數來做計算處理。

25. 餅圖標簽太密，看不清。

        太密集的標簽不堆疊的處理算法還沒興趣去研究, 但庫已提供了5,6種標簽顯示風格。建議不同扇區依角大小錯開，

  其實不同扇區指定不同標簽顯示風格來處理。

26.我需要多圖同步，并定時刷新數據。

    Demo中有，可參考雙線圖的例子。

27. 從哪可以下載源碼

     https://github.com/xcltapestry/XCL-Charts

28. 下載后怎樣這么多叉。

    重新導入1下 xclcharts.jar便可。

29.怎樣有兩個工程。

     xcl-charts是生成jar的工程

     xcl-charts-demo 是用來演示的工程。

30 怎樣在xml中放圖表,在ChartsActivity中全是代碼生成的。

    親，還有其它很多例子是將view放在xml中的。別老盯著ChartsActivity1個。

31. 線上的點太大或太小，怎樣調？

   有相干函數設置半徑，如 lineData5.setDotRadius(15);

32. 多條線在1起時，標簽堆疊。

    數據源是沒法管控的，可以給不同線設置不同風格和旋轉角度，標簽的位置也是

    可以調的，可以有些顯示在上面，有些顯示在點下面。

33.怎樣1下占這么多內存。

   為了方面掛演示例子,僅ChartsActivity就1次生成了40多個view。你單挑試試，雖然由于定制性強，所以選項多，

但哥們當初也用了很多優化內存手段的。

34.細類好多。

   嗯，由于我野心比較大，封裝好零件，以后無任想加甚么圖，只需關注圖本身的實現邏輯便可。

   哥搭的是1套Android繪圖的基礎平臺，而不是僅僅只畫的某1類圖。
