說說PendingIntent的內部機制
來源：程序員人生 發布時間：2015-01-06 08:52:25 閱讀次數：6473次
說說PendingIntent的內部機制
侯 亮
1 概述
在Android中，我們常常使用PendingIntent來表達1種“留待往后處理”的意思。從這個角度來講，PendingIntent可以被理解為1種特殊的異步處理機制。不過，單就命名而言，PendingIntent其實具有1定誤導性，由于它既不繼承于Intent，也不包括Intent，它的核心可以粗略地匯總成4個字――“異步激起”。
很明顯，這類異步激起常常是要跨進程履行的。比如說A進程作為發起端，它可以從系統“獲得”1個PendingIntent，然后A進程可以將PendingIntent對象通過binder機制“傳遞”給B進程，再由B進程在未來某個適合時機，“回調”PendingIntent對象的send()動作，完成激起。

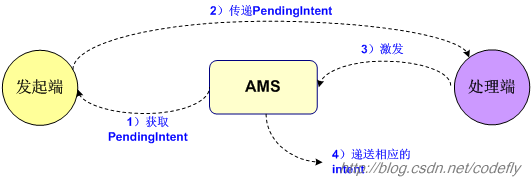

在Android系統中，最合適做集中性管理的組件就是AMS（Activity Manager Service）啦，所以它當仁不讓地承當起管理所有PendingIntent的職責。這樣我們就能夠畫出以下示意圖：
注意其中的第4步“遞送相應的intent”。這1步遞送的intent是從何而來的呢？簡單地說，當發起端獲得PendingIntent時，實際上是需要同時提供若干intent的。這些intent和PendingIntent只是配套的關系，而不是聚合的關系，它們會被緩存在AMS中。往后，1旦處理端將PendingIntent的“激起”語義傳遞到AMS，AMS就會嘗試找到與這個PendingIntent對應的若干intent，并遞送出去。
固然，以上說的只是大概情況，實際的技術細節會更復雜1點兒。下面我們就來談談細節。
2 PendingIntent的技術細節
2.1 發起端獲得PendingIntent
我們先要理解，所謂的“發起端獲得PendingIntent”到底指的是甚么。難道只是簡單new1個PendingIntent對象嗎？固然不是。此處的“獲得”動作其實還含有向AMS“注冊”intent的語義。
在PendingIntent.java文件中，我們可以看到有以下幾個比較常見的靜態函數：
- public static PendingIntent getActivity(Context context, int requestCode, Intent intent, int flags)
- public static PendingIntent getBroadcast(Context context, int requestCode, Intent intent, int flags)
- public static PendingIntent getService(Context context, int requestCode, Intent intent, int flags)
- public static PendingIntent getActivities(Context context, int requestCode, Intent[] intents, int flags)
- public static PendingIntent getActivities(Context context, int requestCode, Intent[] intents, int flags, Bundle options)
它們就是我們經常使用的獲得PendingIntent的動作了。
坦白說，這幾個函數的命名可真不怎樣樣，所以我們簡單解釋1下。上面的getActivity()的意思實際上是，獲得1個PendingIntent對象，而且該對象往后激起時所做的事情是啟動1個新activity。也就是說，當它異步激起時，會履行類似Context.startActivity()那樣的動作。相應地，getBroadcast()和getService()所獲得的PendingIntent對象在激起時，會分別履行類似Context..sendBroadcast()和Context.startService()這樣的動作。至于最后兩個getActivities()，用得比較少，激起時可以啟動幾個activity。
我們以getActivity()的代碼來講明問題：
public static PendingIntent getActivity(Context context, int requestCode,
Intent intent, int flags, Bundle options)
{
String packageName = context.getPackageName();
String resolvedType = intent != null ?
intent.resolveTypeIfNeeded(context.getContentResolver()) : null;
try
{
intent.setAllowFds(false);
IIntentSender target = ActivityManagerNative.getDefault().getIntentSender(
ActivityManager.INTENT_SENDER_ACTIVITY, packageName,
null, null, requestCode, new Intent[] { intent },
resolvedType != null ? new String[] { resolvedType } : null,
flags, options);
return target != null ? new PendingIntent(target) : null;
}
catch (RemoteException e)
{}
return null;
}
其中那句new PendingIntent(target)創建了PendingIntent對象，其重要性自不待言。但是，這個對象的內部核心實際上是由上面那個getIntentSender()函數得來的。而這個IIntentSender核心才是我們真正需要關心的東西。

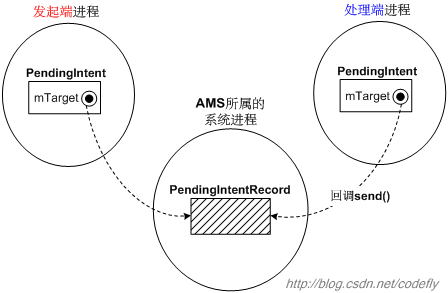

說穿了，此處的IIntentSender對象是個binder代理，它對應的binder實體是AMS中的PendingIntentRecord對象。PendingIntent對象構造之時，IIntentSender代理作為參數傳進來，并記錄在PendingIntent的mTarget域。往后，當PendingIntent履行異步激起時，其內部就是靠這個mTarget域向AMS傳遞語義的。
我們前文說過，PendingIntent常常會經過binder機制，傳遞到另外一個進程去。而binder機制可以保證，目標進程得到的PendingIntent的mTarget域也是合法的IIntentSender代理，而且和發起真個IIntentSender代理對應著同1個PendingIntentRecord實體。示意圖以下：
2.2 AMS里的PendingIntentRecord
那末PendingIntentRecord里又有甚么信息呢？它的定義截選以下：
class PendingIntentRecord extends IIntentSender.Stub
{
final ActivityManagerService owner;
final Key key;
// 最關鍵的key域
final
int uid;
final WeakReference<PendingIntentRecord>
ref;
boolean sent =
false;
boolean canceled =
false;
String stringName;
. . . . . .
}
請注意其中那個key域。這里的Key是個PendingIntentRecord的內嵌類，其定義截選以下：
final static class Key
{
final int type;
final String packageName;
final ActivityRecord activity;
final String who;
final int requestCode;
final Intent requestIntent; // 注意！
final String requestResolvedType;
final Bundle options;
Intent[] allIntents; // 注意！記錄了當初獲得PendingIntent時，用戶所指定的所有intent
String[] allResolvedTypes;
final int flags;
final int hashCode;
. . . . . .
. . . . . .
}
請注意其中的allIntents[]數組域和requestIntent域。前者記錄了當初獲得PendingIntent時，用戶所指定的所有intent（雖然1般情況下只會指定1個intent，但類似getActivities()這樣的函數還是可以指定多個intent的），而后者可以粗淺地理解為用戶所指定的那個intent數組中的最后1個intent?，F在大家應當清楚異步激起時用到的intent都存在哪里了吧。
Key的構造函數截選以下：
Key(int _t, String _p, ActivityRecord _a, String _w,
int _r, Intent[] _i, String[] _it, int _f, Bundle _o)
{
type = _t;
packageName = _p;
activity = _a;
who = _w;
requestCode = _r;
requestIntent = _i != null ? _i[_i.length⑴] : null; // intent數組中的最后1個
requestResolvedType = _it != null ? _it[_it.length⑴] : null;
allIntents = _i; // 所有intent
allResolvedTypes = _it;
flags = _f;
options = _o;
. . . . . .
}
Key不光承當著記錄信息的作用，它還承當“鍵值”的作用。
2.3 AMS中的PendingIntentRecord總表
在AMS中，管理著系統中所有的PendingIntentRecord節點，所以需要把這些節點組織成1張表：
final HashMap<PendingIntentRecord.Key, WeakReference<PendingIntentRecord>>
mIntentSenderRecords
這張哈希映照表的鍵值類型就是剛才所說的PendingIntentRecord.Key。
以后每當我們要獲得PendingIntent對象時，PendingIntent里的mTarget是這樣得到的：AMS會先查mIntentSenderRecords表，如果能找到符合的PendingIntentRecord節點，則返回之。如果找不到，就創建1個新的PendingIntentRecord節點。由于PendingIntentRecord是個binder實體，所以經過binder機制傳遞后，客戶進程拿到的就是個合法的binder代理。如此1來，前文的示意圖可以進1步修改成下圖：
2.4 AMS里的getIntentSender()函數
現在，我們回過頭繼續說前文的getActivity()，和其調用的getIntentSender()。我們先列1遍getActivity()的原型：
public static PendingIntent getActivity(Context context, int requestCode,
Intent intent, int flags, Bundle options)
- context參數是調用方的上下文。
- requestCode是個簡單的整數，起辨別作用。
- intent是異步激起時將發出的intent。
- flags可以包括1些既有的標識，比如FLAG_ONE_SHOT、FLAG_NO_CREATE、FLAG_CANCEL_CURRENT、FLAG_UPDATE_CURRENT等等。很多同學對這個域不是很清楚，我們后文會細說。
- options可以攜帶1些額外的數據。
getActivity()的代碼很簡單，其參數基本上都傳給了getIntentSender()。
IIntentSender target = ActivityManagerNative.getDefault().getIntentSender(. . . . . .)
getIntentSender()的原型大體是這樣的：
public IIntentSender getIntentSender(int type,
String packageName, IBinder token, String resultWho,
int requestCode, Intent[] intents, String[] resolvedTypes,
int flags, Bundle options) throws RemoteException;
其參數比getActivity()要多1些，我們逐一說明。
type參數表明PendingIntent的類型。getActivity()和getActivities()動作里指定的類型值是INTENT_SENDER_ACTIVITY，getBroadcast()和getService()和動作里指定的類型值分別是INTENT_SENDER_BROADCAST和INTENT_SENDER_SERVICE。另外，在Activity.java文件中，我們還看到1個createPendingResult()函數，這個函數表達了發起方的activity往后希望得到result回饋的意思，所以其內部調用getIntentSender()時指定的類型值為INTENT_SENDER_ACTIVITY_RESULT。
packageName參數表示發起端所屬的包名。
token參數是個指代回饋目標方的代理。這是甚么意思呢？我們經常使用的getActivity()、getBroadcast()和getService()中，只是把這個參數簡單地指定為null，表示這個PendingIntent激起時，是不需要發回甚么回饋的。不過當我們希望獲得類型為INTENT_SENDER_ACTIVITY_RESULT的PendingIntent時，就需要指定token參數了。具體可參考createPendingResult()的代碼：
public PendingIntent createPendingResult(int requestCode, Intent data, int flags)
{
String packageName = getPackageName();
try
{
data.setAllowFds(false);
IIntentSender target = ActivityManagerNative.getDefault().getIntentSender(
ActivityManager.INTENT_SENDER_ACTIVITY_RESULT,
packageName,
mParent == null ? mToken : mParent.mToken,
mEmbeddedID, requestCode, new Intent[] { data },
null, flags, null);
return target != null ? new PendingIntent(target) : null;
} catch (RemoteException e) {
// Empty
}
return null;
}
看到了嗎？傳入的token為Activity的mToken或其mParent.mToken。說得簡單點兒，AMS內部可以根據這個token找到其對應的ActivityRecord，往后當PendingIntent激起時，AMS可以根據這個ActivityRecord肯定出該向哪一個目標進程的哪一個Activity發出result語義。
resultWho參數和token參數息息相干，1般也是null啦。在createPendingResult()中，其值為Activity的mEmbeddedID字符串。
requestCode參數是個簡單的整數，可以在獲得PendingIntent時由用戶指定，它可以起辨別的作用。
intents數組參數是異步激起時希望發出的intent。對getActivity()、getBroadcast()和getService()來講，都只會指定1個intent而已。只有getActivities()會嘗試1次傳入若干intent。
resolvedTypes參數基本上和intent是相干的。1般是這樣得到的：
String resolvedType = intent != null ? intent.resolveTypeIfNeeded(
context.getContentResolver()) : null;
這個值常常和intent內部的mData URI有關系，比如終究的值多是URI對應的MIME類型。
flags參數可以指定PendingIntent的1些行動特點。它的取值是1些既有的比特標識的組合。目前可用的標識有：FLAG_ONE_SHOT、FLAG_NO_CREATE、FLAG_CANCEL_CURRENT、FLAG_UPDATE_CURRENT等等。有時候，flags中還可以附帶若干FILL_IN_XXX標識。我們把常見的標識定義羅列以下：
【PendingIntent中】
public static final int FLAG_ONE_SHOT = 1<<30;
public static final int FLAG_NO_CREATE = 1<<29;
public static final int FLAG_CANCEL_CURRENT = 1<<28;
public static final int FLAG_UPDATE_CURRENT = 1<<27;
【Intent中】
public static final int FILL_IN_ACTION = 1<<0;
public static final int FILL_IN_DATA = 1<<1;
public static final int FILL_IN_CATEGORIES = 1<<2;
public static final int FILL_IN_COMPONENT = 1<<3;
public static final int FILL_IN_PACKAGE = 1<<4;
public static final int FILL_IN_SOURCE_BOUNDS = 1<<5;
public static final int FILL_IN_SELECTOR = 1<<6;
public static final int FILL_IN_CLIP_DATA = 1<<7;
這些以FILL_IN_打頭的標志位，主要是在intent對象的fillIn()函數里起作用：
public int fillIn(Intent other, int flags)
我們以FILL_IN_ACTION為例來講明，當我們履行類似srcIntent.fillIn(otherIntent, ...)的句子時，如果otherIntent的mAction域不是null值，那末fillIn()會在以下兩種情況下，用otherIntent的mAction域值為srcIntent的mAction域賦值：
1） 當srcIntent的mAction域值為null時；
2） 如果fillIn的flags參數里攜帶了FILL_IN_ACTION標志位，那末即使srcIntent的mAction已有值了，此時也會用otherIntent的mAction域值強行替換掉srcIntent的mAction域值。
其他FILL_IN_標志位和FILL_IN_ACTION的處理方式類似，我們不再贅述。
options參數可以攜帶1些額外數據。
2.4.1 getIntentSender()函數
getIntentSender()函數摘錄以下：
public IIntentSender getIntentSender(int type, String packageName,
IBinder token, String resultWho,
int requestCode, Intent[] intents,
String[] resolvedTypes,
int flags, Bundle options)
{
. . . . . .
// 先判斷intents數組，可以用偽代碼checkIntents(intents)來表示
// checkIntents(intents);
. . . . . .
int callingUid = Binder.getCallingUid();
. . . . . .
if (callingUid != 0 && callingUid != Process.SYSTEM_UID)
{
int uid = AppGlobals.getPackageManager().getPackageUid(packageName,
UserId.getUserId(callingUid));
if (!UserId.isSameApp(callingUid, uid))
{
. . . . . .
throw new SecurityException(msg);
}
}
. . . . . .
return getIntentSenderLocked(type, packageName, Binder.getOrigCallingUid(),
token, resultWho, requestCode, intents, resolvedTypes, flags, options);
. . . . . .
}
getIntentSender()函數中有1段逐條判斷intents[]的代碼，我用偽代碼checkIntents(intents)來表示，這部份對應的實際代碼以下：
for (int i=0; i<intents.length; i++)
{
Intent intent = intents[i];
if (intent != null)
{
if (intent.hasFileDescriptors())
{
throw new IllegalArgumentException("File descriptors passed in Intent");
}
if (type == ActivityManager.INTENT_SENDER_BROADCAST &&
(intent.getFlags()&Intent.FLAG_RECEIVER_BOOT_UPGRADE) != 0)
{
throw new IllegalArgumentException("Can't use FLAG_RECEIVER_BOOT_UPGRADE here");
}
intents[i] = new Intent(intent);
}
}
這段代碼說明在獲得PendingIntent對象時，intent中是不能攜帶文件描寫符的。而且如果這個PendingIntent是那種要發出廣播的PendingIntent，那末intent中也不能攜帶FLAG_RECEIVER_BOOT_UPGRADE標識符?！癇OOT_UPGRADE”應當是“啟動并升級”的意思，它不能使用PendingIntent。
getIntentSender()中最核心的1句應當是調用getIntentSenderLocked()的那句。
2.4.2 getIntentSenderLocked()函數
getIntentSenderLocked()的代碼截選以下：
【frameworks/base/services/java/com/android/server/am/ActivityManagerService.java】
IIntentSender getIntentSenderLocked(
int type, String packageName,
int callingUid,
IBinder token, String resultWho,
int requestCode, Intent[] intents,
String[] resolvedTypes,
int flags,
Bundle options)
{
. . . . . .
// 如果是INTENT_SENDER_ACTIVITY_RESULT類型，那末要判斷token所
// 代表的activity是不是還在activity棧中
. . . . . .
// 整理flags中的信息
. . . . . .
PendingIntentRecord.Key key =
new PendingIntentRecord.Key(type, packageName,
activity, resultWho,
requestCode, intents,
resolvedTypes, flags, options);
// 盡力從哈希映照表中查找key對應的PendingIntentRecord，如果找不到就創建1個新的節點。
WeakReference<PendingIntentRecord>
ref;
ref = mIntentSenderRecords.get(key);
PendingIntentRecord rec =
ref !=
null ?
ref.get() :
null;
if (rec !=
null)
{
// 找到了匹配的PendingIntent，現在斟酌要不要更新它，或取消它。
if (!cancelCurrent)
{
if (updateCurrent)
{
// 如果明確指定了FLAG_UPDATE_CURRENT，那末更新找到的節點
if (rec.key.requestIntent !=
null) {
rec.key.requestIntent.replaceExtras(intents !=
null ?
intents[intents.length - 1] :
null);
}
if (intents !=
null) {
intents[intents.length⑴] = rec.key.requestIntent;
rec.key.allIntents = intents;
rec.key.allResolvedTypes = resolvedTypes;
}
else {
rec.key.allIntents =
null;
rec.key.allResolvedTypes =
null;
}
}
// 凡是能找到對應的節點，而且又不取消該節點的，那末就return這個節點
return rec;
}
// 如果PendingIntent的標志中帶有FLAG_CANCEL_CURRENT，則從哈希映照表中刪除之
rec.canceled =
true;
mIntentSenderRecords.remove(key);
}
if (noCreate)
{
// 如果明確表示了不創建新節點，也就是說標志中帶有FLAG_NO_CREATE，
// 那末不論是不是Cancel了PendingIntent，此時1概直接返回。
return rec;
}
// 從哈希映照表中找不到，而且又沒有寫明FLAG_NO_CREATE，此時創建1個新節點
rec =
new PendingIntentRecord(
this, key, callingUid);
mIntentSenderRecords.put(key, rec.
ref);
if (type == ActivityManager.INTENT_SENDER_ACTIVITY_RESULT)
{
// 如果intent需要返回結果，那末修改token對應的ActivityRecord
// 的pendingResults域。
if (activity.pendingResults ==
null)
{
activity.pendingResults =
new HashSet<WeakReference<PendingIntentRecord>>();
}
activity.pendingResults.add(rec.
ref);
}
return rec;
}
上面這段代碼主要做的事情有：
1） 將傳進來的多個參數信息整理成1個PendingIntentRecord.Key對象（key）；
2） 嘗試從mIntentSenderRecords總表中查找和key符合的PendingIntentRecord節點；
3） 根據flags參數所含有的意義，對得到的PendingIntentRecord進行加工。有時候修改之，有時候刪除之。
4） 如果在總表中沒有找到對應的PendingIntentRecord節點，或根據flags的語義刪除剛找到的節點，那末此時的默許行動是創建1個新的PendingIntentRecord節點，并插入總表。除非flags中明確指定了FLAG_NO_CREATE，此時不會創建新節點。
2.4.3 說說flags
從getIntentSenderLocked()的代碼中，我們終究弄明白了flags中那些特定比特值的意義了。我們現在總結1下。
應當說這些flags比特值基本上都是在圍繞著mIntentSenderRecords總表說事的。其中，FLAG_CANCEL_CURRENT的意思是，當我們獲得PendingIntent時，如果可以從總表中查到1個符合的已存在的PendingIntentRecord節點的話，那末需要把這個節點從總表中清算出去。而在沒有指定FLAG_CANCEL_CURRENT的大條件下，如果用戶指定了FLAG_UPDATE_CURRENT標識，那末會用新的intents參數替掉剛查到的PendingIntentRecord中的舊intents。
而不論是剛清算了已存在的PendingIntentRecord，還是壓根兒就沒有找到符合的PendingIntentRecord，只要用戶沒有明確指定FLAG_NO_CREATE標識，系統就會盡力創建1個新的PendingIntentRecord節點，并插入總表。
至于FLAG_ONE_SHOT標識嘛，它并沒有在getIntentSenderLocked()中露臉兒。它的名字是“FLAG_ONE_SHOT”，也就是“只打1槍”的意思，那末很明顯，這個標識起作用的地方應當是在“激起”函數里。在終究的激起函數（sendInner()）里，我們可以看到下面的代碼：
【frameworks/base/services/java/com/android/server/am/PendingIntentRecord.java】
int sendInner(int code, Intent intent, String resolvedType,
IIntentReceiver finishedReceiver, String requiredPermission,
IBinder resultTo, String resultWho, int requestCode,
int flagsMask, int flagsValues, Bundle options)
{
synchronized(owner) {
if (!canceled)
{
sent = true;
if ((key.flags & PendingIntent.FLAG_ONE_SHOT) != 0) {
owner.cancelIntentSenderLocked(this, true);
canceled = true;
}
. . . . . .
. . . . . .
}
}
return ActivityManager.START_CANCELED;
}
意思很簡單，1進行激起就把相應的PendingIntentRecord節點從總表中清算出去，而且把PendingIntentRecord的canceled域設為true。這樣，以后即使外界再調用send()動作都沒用了，由于再也沒法進入if (!canceled)判斷了。
2.4.4 將PendingIntentRecord節點插入總表
接下來getIntentSenderLocked()函數new了1個PendingIntentRecord節點，并將之插入mIntentSenderRecords總表中。
2.5 PendingIntent的激起動作
下面我們來看PendingIntent的激起動作。在前文我們已說過，當需要激起PendingIntent之時，主要是通過調用PendingIntent的send()函數來完成激起動作的。PendingIntent提供了多個情勢的send()函數，但是這些函數的內部其實調用的是同1個send()，其函數原型以下：
public void send(Context context, int code, Intent intent,
OnFinished onFinished, Handler handler, String requiredPermission)
throws CanceledException
該函數內部最關鍵的1句是：
int res = mTarget.send(code, intent, resolvedType,
onFinished != null ? new FinishedDispatcher(this, onFinished, handler) : null,
requiredPermission);
我們前文已介紹過這個mTarget域了，它對應著AMS中的某個PendingIntentRecord。
所以我們要看1下PendingIntentRecord1側的send()函數，其代碼以下：
public int send(int code, Intent intent, String resolvedType,
IIntentReceiver finishedReceiver, String requiredPermission)
{
return sendInner(code, intent, resolvedType, finishedReceiver,
requiredPermission, null, null, 0, 0, 0, null);
}
其中sendInner()才是真正做激起動作的函數。
sendInner()完成的主要邏輯動作有：
1） 如果當前PendingIntentRecord節點已處于canceled域為true的狀態，那末說明這個節點已被取消掉了，此時sendInner()不會做任何實質上的激起動作，只是簡單地return ActivityManager.START_CANCELED而已。
2） 如果當初在創建這個節點時，使用者已指定了FLAG_ONE_SHOT標志位的話，那末此時sendInner()會把這個PendingIntentRecord節點從AMS中的總表中摘除，并且把canceled域設為true。而后的操作和普通激起時的動作是1致的，也就是說也會走下面的第3）步。
3） 關于普通激起時應履行的邏輯動作是，根據當初創建PendingIntentRecord節點時，用戶指定的type類型，進行不同的處理。這個type其實就是我們前文所說的INTENT_SENDER_ACTIVITY、INTENT_SENDER_BROADCAST、INTENT_SENDER_SERVICE等類型啦，大家如有興趣，可自己參考本文1開始所說的getActivity()、getBroadcast()、getService()等函數的實現代碼。
現在還有1個問題是，既然我們在當初獲得PendingIntent時，已指定了往后激起時需要遞送的intent（或intent數組），那末為何send()動作里還有1個intent參數呢？它們的關系又是甚么呢？我料想，PendingIntent機制的設計者是希望給激起端1個修改“待激起的intent”的機會。比如當初我們獲得PendingIntent對象時，如果在flags里設置了FILL_IN_ACTION標志位，那末就說明我們允許往后在某個激起點，用新的intent的mAction域值，替換掉我們最初給的intent的mAction域值。如果1開始沒有設置FILL_IN_ACTION標志位，而且在最初的intent里已有了非空的mAction域值的話，那末即便在激起端又傳入了新intent，它也不可能修改用新intent的mAction域值替換舊intent的mAction域值。
仔細的讀者1定記得，當初獲得PendingIntent對象時，我們可是向AMS端傳遞了1個intent數組噢，雖然1般情況下這個數組里只有1個intent元素，但有時候我們也是有可能1次性傳遞多個intent的。比如getActivities()函數就能夠1次傳遞多個intent?？墒乾F在激起動作send()卻只能傳遞1個intent參數，這該如何處理呢？答案很簡單，所傳入的intent只能影響已有的intent數組的最后1個intent元素。大家可以看看sendInner里allIntents[allIntents.length⑴]
= finalIntent;1句。
生活不易，碼農辛苦
如果您覺得本網站對您的學習有所幫助,可以手機掃描二維碼進行捐贈
