Android――4.2 藍牙 BlueTooth 初探入門 (一)

      藍牙，wifi，3g 作為移動端平臺最多見的dongle，藍牙現在利用愈來愈廣泛，特別是現在流行智能終端，多點互控，wifi，3g等資源消耗大，紅外又有距離和障礙物的限制，所以說藍牙通訊在未來其它的不說，單在智能TV上利用的情形將會愈來愈廣泛.這里只是初步理解學習，以后將會1層1層從kernel直到application

                                        撰寫不容易,轉載需注明出處：http://blog.csdn.net/jscese/article/details/41283879

結構層次：

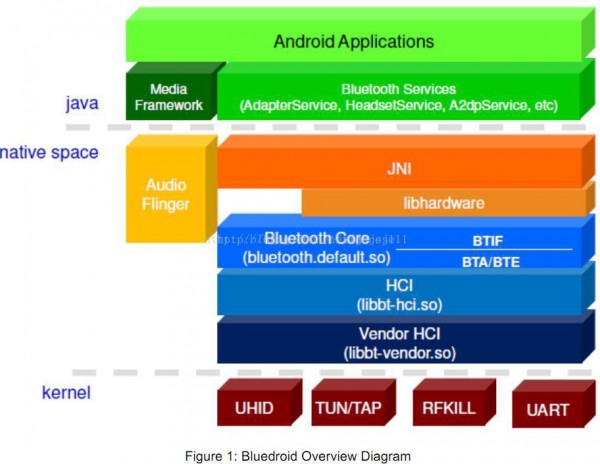

先看1張層次圖：

可以看到大體分成了3個部份，

java：

最上層就是 application framework，供利用程序使用的API，

java層的api類的 源碼路徑：framework/base/core/java/android/bluetooth

和packages/apps/Bluetooth/src/com/android/bluetooth下的bluetooth services (以Bluetooth.apk情勢編譯進系統)

native space：

第2層由上面的packages/apps/Bluetooth下的service調用到的本地的JNI開始,調用到hardware中的定義(hardware/libhardware/include/hardware/bluetooth.hhardware/libhardware/include/hardware/bt_*.h)，

bluetooth.default.so 的實現放在external/bluetooth/bluedroid

這里面就是bluetooth的核心協議棧

可以看到分為了幾部份，后面介紹分別的代表的作用

其中還有1個抽象的接口協議層hci，用于與不同廠家的Vendor 連通，Vendor HCI中是需要實現必須的接口的

kernel：

最下面 內核層，是linux的通用驅動了，這里的都是linux 對與藍牙操作觸及到的驅動模塊

之前的android版本我不熟，但是網上的說android4.2相對照之前的，藍牙改動很大，把原來的BlueZ替換成了Bluedroid(也就是external中的)，把原來放在framework中的bluetooth service jni 改放到了package中app中，

就我目前調試來看 之前的/system/bluetooth也沒有用到.

模塊圖：

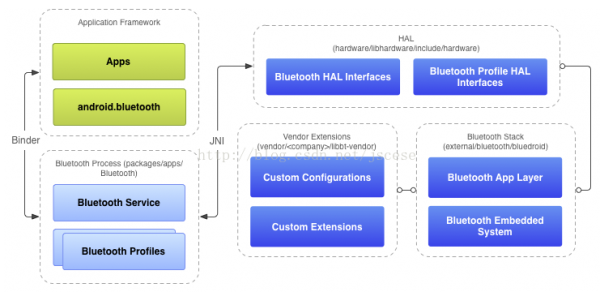

 這是來自google官網 http://source.android.com/devices/bluetooth.html 里面的1張圖：

這就是從application到vendor，其中Bluetooth Stack中模塊則由Bluetooth Application Layer（縮寫為BTA）和Bluetooth Embedded System（縮寫為BTE）兩大部份組成。

BTA 實現了藍牙裝備管理、狀態管理及1些利用規范，與Android framework 交互.

BTE 則通過HCI與廠商藍牙芯片交互以實現了藍牙協議棧的通用功能和相干協議。另外，BTE還包括1個統1內核接口（GKI），藍牙芯片廠商可借助GKI快速輕松得移植藍牙協議棧.


后續再來分析每一個層次的模塊運作與上下交互～
