圖解如何用PowerDesigner設計SQL Server數據庫

　　工具：

　　Sybase PowerDesigner 12.5

　　Microsoft SQL Server 2005

　　第一步：概要設計

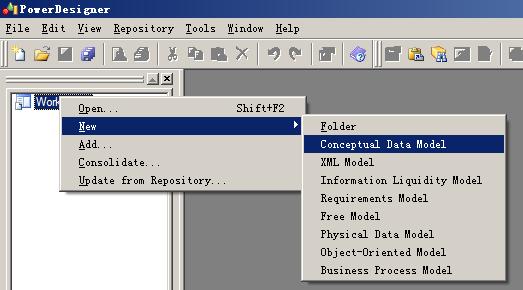

　　打開PowerDesigner軟件，設計“概念數據模型”(Conceptual Data Model)：

　　圖1

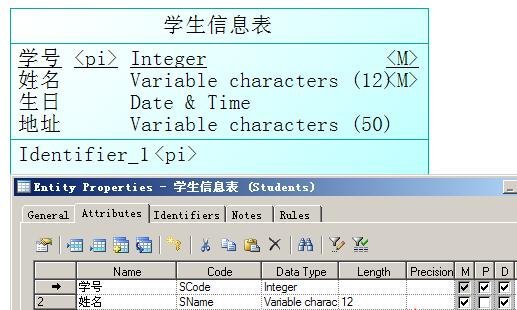

　　設計表結構：

　　圖2

　　在設計屬性(字段)的時候，三個字母(M、P、D)分別表示：

　　M：是否為空;(√表示不允許為空)

　　P：是否為主鍵;

　　D：是否在該軟件的視圖中顯示;

　　第二步：詳細設計

　　將“概念數據模型”設計的表轉換為“物理數據模型”(Physical Data Model)，實際上是從“概要設計”轉換為“詳細設計”，即對表的具體實現。

　　選擇“Tools”-->“Generate Physical Data Model…”即可。

　　圖3

　　然后選擇 SQL Server 2005數據庫管理軟件：

　　圖4

　　點擊“確定”按鈕以后，就產生了對應“SQL Server 2005”數據庫的表、屬性、關系的具體實現。

　　第三步：在SQL Server 2005中手動創建數據庫

　　比如：我在SQL Server 2005中手動創建數據庫“Students”示例。
