CCNA網絡技術實驗手冊:通過ROM Monitor模式修復IOS

【實驗環境】

Cisco Packet Tracer 5.3.2

【實驗目的】

模擬思科設備IOS損壞，練習如何在ROM Monitor模式下修復IOS

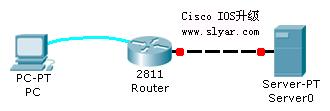

【實驗拓撲】

【實驗步驟】

1、按照拓撲圖連接設備：

思科設備不管使用交換機還是路由器都無所謂，本例使用2811路由器

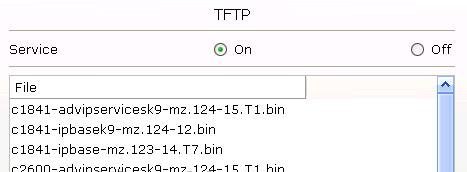

Server上開啟TFTP服務器，上面放置有Cisco ios鏡像文件，真實環境中可以使用一臺PC，安裝tftpd軟件后即可成為一臺TFTP服務器。

思科設備一定要使用第一個以太網接口與TFTP服務器相連。

2811路由器，f0/0接口，IP:1.1.1.1/24

Server服務器，以太網接口，IP：1.1.1.250/24

2、使用Console線連接路由器

3、關閉路由器電源，打開路由器電源，30s內按Ctrl+break鍵進入ROM Monitor模式(交換機使用MODE鍵進入，之前的文章有寫)

4、之后的命令及響應如下。從上到下依次輸入的命令含義為：

配置路由器IP地址(使用第一個以太網接口，注意)

配置路由器子網掩碼

配置TFTP服務器IP地址

配置新的IOS鏡像文件名，位于TFTP服務器中

配置默認網關，通常無意義，但必須配置

啟動tftp程序從TFTP服務器下載新的IOS安裝

確認執行

重新加載IOS

Self decompressing the image :
#############
monitor: command "boot" aborted due to user interrupt
rommon 1 > IP_ADDRESS=1.1.1.1
rommon 2 > IP_SUBNET_MASK=255.255.255.0
rommon 3 > TFTP_SERVER=1.1.1.250
rommon 4 > TFTP_FILE=c2800nm-ipbase-mz.123-14.T7.bin
rommon 5 > DEFAULT_GATEWAY=1.1.1.254
rommon 6 > tftpdnld

IP_ADDRESS: 1.1.1.1
IP_SUBNET_MASK: 255.255.255.0
DEFAULT_GATEWAY: 1.1.1.254
TFTP_SERVER: 1.1.1.250
TFTP_FILE: c2800nm-ipbase-mz.123-14.T7.bin
Invoke this command for disaster recovery only.
WARNING: all existing data in all partitions on flash will be lost!

Do you wish to continue? y/n:  [n]:  y

Receiving c2800nm-ipbase-mz.123-14.T7.bin from 1.1.1.250 !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
File reception completed.
Copying file c2800nm-ipbase-mz.123-14.T7.bin to flash.

rommon 7 > boot
