CCNP實驗:PVLAN(Private VLAN)在局域網中的應用

【實驗環境】

真機C3560以上，暫時無法完成實驗

【實驗目的】

模擬DMZ區域對隔離的需求。所有服務器均處在同一VLAN，為保證安全，現要求不同應用的服務器之間無法通訊，屬于同一應用的服務器之間可以通訊，管理員與網關接口可以跟所有服務器通訊：

C1可以和C2/C3/C4/C5互訪
C2和C3可以互訪
C4和C5不能互訪

這里就可以使用PVLAN技術簡化配置，在主VLAN 10的下面再創建2個VLAN 501(community類型，成員可以互訪)和VLAN 502(isolated類型，成員不可互訪)，并且2個VLAN之間不能互訪，主VLAN可以與次級VLAN之間互訪。

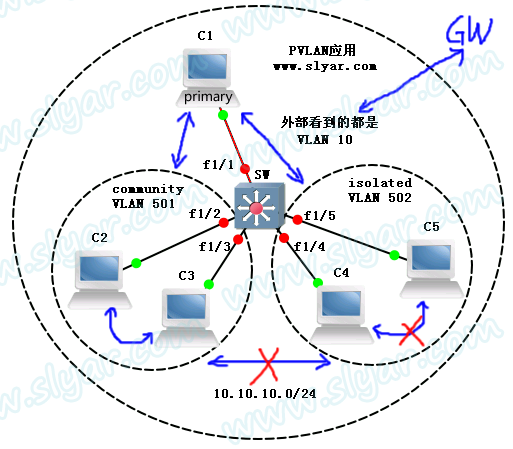

【實驗拓撲】

【實驗描述】

所有服務器C1-C5均處在VLAN 10下，網段10.10.10.0/24，IP主機地址與接口號同。

primary VLAN：10

Secondary VLAN：community VLAN：501/isolated VLAN：502

Promiscuous Port：f1/1

Host Port：f1/2,f1/3,f1/4,f1/5

交換機管理VLAN：10.10.10.254/24

【實驗步驟】

1、配置各服務器IP地址

C1:ip 10.10.10.1/24
C2:ip 10.10.10.2/24
C3:ip10.10.10.3/24
C4:ip10.10.10.4/24
C5:ip10.10.10.5/24

2、將交換機的VTP模式改為透明模式，否則無法使用PVLAN技術

SW(config)#vtp mode transparent

3、創建Primary VLAN及Secondary VLAN

SW(config)#vlan 10
SW(config-vlan)#private-vlan primary

SW(config-vlan)#vlan 501
SW(config-vlan)#private-vlan community

SW(config-vlan)#vlan 502
SW(config-vlan)#private-vlan isolated

4、關聯Primary VLAN及Secondary VLAN

SW(config)#vlan 10
SW(config-vlan)#private-vlan association 501-502

5、將端口f1/1設置為Promiscuous Port并映射Secondary VLAN

SW(config)#int f1/1
SW(config-if)#switchport mode private-vlan promiscuous //設置端口為混雜模式
SW(config-if)#switchport private-vlan mapping 10 501-502 //使用mapping關聯主VLAN和能夠訪問的私有VLAN

6、將端口f1/2,f1/3設置為Host Port并映射community VLAN

SW(config)#int range f1/2 - 3
SW(config-if)#switchport mode private-vlan host //設置端口為host模式
SW(config-if)#switchport private-vlan host-association 10 501 //使用host-association關聯主VLAN和所屬的私有VLAN

7、將端口f1/4,f1/5設置為Host Port并映射isolated VLAN

SW(config)#int range f1/4 - 5
SW(config-if)#switchport mode private-vlan host //設置端口為host模式
SW(config-if)#switchport private-vlan host-association 10 502 //使用host-association關聯主VLAN和所屬的私有VLAN

8、在交換機上檢查PVLAN設置

SW#show vlan private-vlan

結果暫無

9、測試各服務器之間的連通性

結果暫無

10、配置交換機的三層管理接口(SVI)

SW(config)#int vlan 10
SW(config-if)#ip address 10.10.10.254 255.255.255.0
SW(config-if)#no shutdown

11、測試交換機SVI接口連通性

結果暫無

12、配置三層接口PVLAN映射，開啟三層交換功能，使得Secondary VLAN也可以遠程訪問SVI接口

SW(config)#int vlan 10
SW(config-if)#private-vlan mapping 501-502
SW(config-if)#exit
SW(config)#ip routing

11、再次測試交換機SVI接口連通性

結果暫無

實驗完成。
