Windows Server 2008 R2遠程桌面服務架構

　　在Windows Server 2008 R2和Windows 7發布后，RDS(遠程桌面服務)和RDC(遠程桌面客戶端)都有一些設計與架構上的改變，今天碎片主要向大家介紹遠程桌面服務架構。讓我們先來看看傳統方式的RDP。RDP是面向連接的無損、分層二進制編碼和傳輸協議。RDP層起源于微軟的NetMeeting項目，但它也是國際標準(ITU)的派產物。隨著RDP的發展，其性能不佳及受數據包封裝效率等影響，已經顯著偏離了ITU標準。目前RDP已經做出許多核心設計和架構方向的變化和改進來進行性能優化和提升——以優化的編/解碼速度來進行帶寬限制和優化，并對許多關鍵協議的架構都進行了重新設計，以確保對資源的占用最少并達到利用率最高。

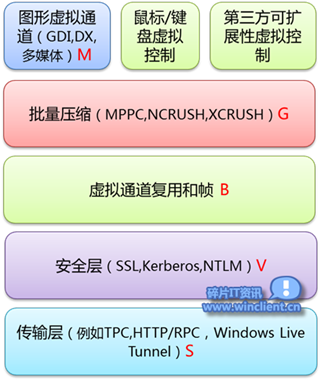

　　服務器推送模式的RDP協議圖形流，通過松散更新的機會來增加服務器并合并多個更新到同一輸出數據包。RPD協議驅動使用計劃接收程序來接收用戶輸入活動(鼠標/鍵盤)，并加速圖形輸出以更流暢的實現交互式用戶體驗。RDP帶寬限制根據不同場景采用可變的設計和選擇，以確保傳輸帶寬的“安靜”(無活動連接或其它數據包時，桌面不刷新)。下圖為傳統RDP架構了圖：

　　這種落后的協議和傳輸模式并不支持即插即用接口、微軟目前部署的RDP over TCP、TS 網關(RDP over HTTPS 機制)和Windows Live Tunnel(使用RDP的GoToMyPC服務)。Windows 7中的RDP安全層主要是基于SSL前端認證層，這充分利用了操作系統的通過SSL加密協議的CredSSP庫來實現Kerberos和NTLM之間的交互，并可以采用SSL的多種加密算法，如RC4、DES和AES FIPS。

　　RDP協議流包括一組由多路RDP協議連接到一個虛擬通道(VC)的設置，虛擬通道(VC)是一個可擴展機制，它同時允許內部的RDP添加新功能，并同時開放給第三方以允許其為RDP添加附加功能和價值。例如，第三方廠商可以為客戶端硬件向RDP設備添加自定義的重定向功能。虛擬通道連接由客戶端插件、服務器組件，溝通TS API虛擬通道和協議流虛擬通道共同創建。RPD提供者程序同時服務于虛擬通道的壓縮、安全、多路技術和虛擬通道優化等功能。

　　大容量壓縮層使用Lempel-Ziv(類似LZ架構)實現了基于各種壓縮機制的方式，這些虛擬通道流壓縮技術實現了虛擬通道協議本身的特殊架構。通過各方的測試和統計表明，這項壓縮技術可以為RDP應用節約和減少30-80%的帶寬占用。
