最近在官網上看了下devicemapper的說明文檔，這里扼要總結1下。

1 誕生的背景

期初docker是運行在Debian和Ubuntu系統上的，使用的是AUFS方式的存儲。后來很多企業希望在Redhat系linux上運行docker，并決定基于現有的Device Mapper技術開發1個新的存儲方案，這就是devicemapper。

2 鏡像的分層和同享

Device Mapper技術不是依照文件級別（file level），而是按塊級別（block level）工作的，所以devicemapper也屬于塊級存儲方案，有著thin provisioning和copy-on-write的特點。

• thin provisioning
  這個不知道該怎樣翻譯，網上叫自動精簡配置的比較多（與此相對的傳統的存儲配置模型被稱為厚存儲配置FP），簡單的說就是在需要的時候分配所需的最小空間（與此相對，傳統的存儲空間的分配都是超過目前的需求的，從而致使的1個問題就是存儲利用率低下）。
• copy-on-write
  簡單的理解就是，在內容產生變化的時候才進行內容復制。

devicemapper存儲方式下的鏡像

使用devicemapper存儲生成鏡像大致依照下面的流程：
首先，devicemapper驅動從塊裝備創建1個小的存儲池（a thin pool）
然后，創建1個帶有文件系統，如extfs等，的基礎裝備（base device）
以后，每一個新的鏡像（或鏡像層）都是base device的1個快照（snapshot）

devicemapper存儲方式下的容器

devicemapper存儲方式下，容器層都是從鏡像生成的快照，快照里存儲著所有對容器的更新。當數據被寫入容器的時候，devicemapper按需從池中分配空間。

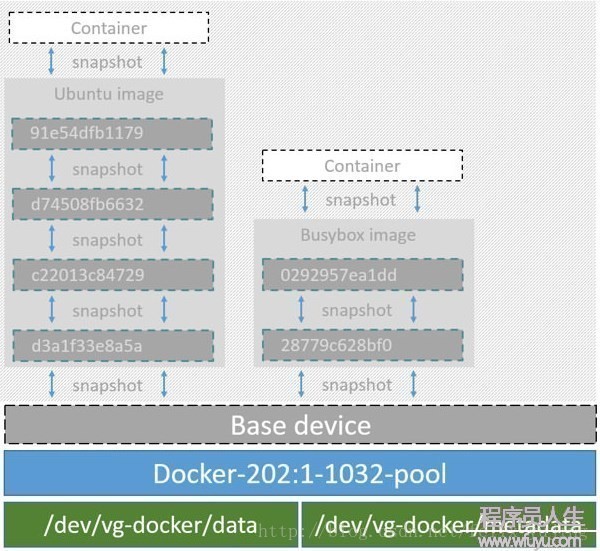

下面是官方文檔中的1個說明圖：

從上圖可以看出，每一個鏡像層都是它下面1層的快照。每一個鏡像的最下面1層的鏡像則是池中base device的快照。需要注意的是，base device屬于Device Mapper的1部份，其實不是docker的鏡像層。

3 devicemapper下的讀寫

關于讀

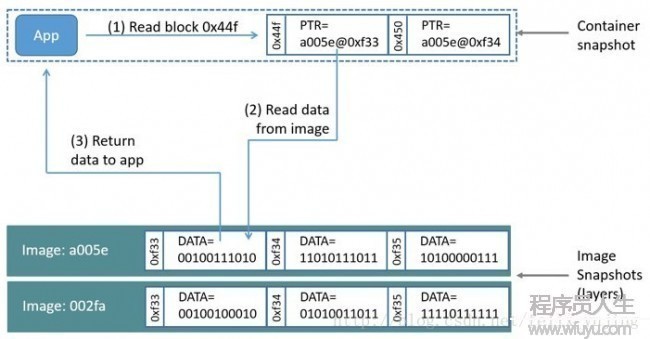

官網上讀操作的說明圖以下：

1）利用要求讀取容器中的0x44f塊區
由于容器是鏡像的1個簡單快照，并沒有數據只有1個指針，指向鏡像層存儲數據的地方。
2）存儲驅動根據指針，到鏡像快照的a005e鏡像層尋覓0xf33塊區
3）devicemapper從鏡像快照拷貝0xf33的內容到容器的內存中
4）存儲驅動最后將數據返回給要求的利用

關于寫

當對容器中的大文件做1個小的改動的時候，devicemapper不會復制這全部文件，而是只拷貝被修改的塊區。每一個塊區的大小為64KB。

• 寫新數據的情況
  例如，寫56KB大小的新數據到1個容器：
  1）利用發出1個要寫56KB的新數據到容器的要求
  2）根據按需分配，將分配1個新的64KB的塊區給容器的快照
  如果寫操作的數據大于64KB的話，將分配多個塊區
  3）以后，數據將被寫入到新分配的塊區中

• 覆寫已有的數據
  每當容器第1次更新已有的數據時：
  1）利用發出1個修改容器中數據的要求
  2）copy-on-write操作將定位到需要更新的塊區
  3）然后分配新的空塊區給容器快照，并復制數據到新分配的塊區
  4）接著，在有復制數據的新塊區中進行數據修改
  容器中的利用對產生的allocate-on-demand操作和copy-on-write操作是無感的

4 關于devicemapper的配置

Redhat系的linux發行版都采取devicemapper作為docker的默許存儲驅動。目前，Debian，Ubuntu和Arch Linux也支持devicemapper。

devicemapper默許使用的是loop-lvm模式，這個模式使用sparse files來創建供鏡像和容器快照使用的thin pool。但是，生產環境不要使用loop-lvm模式，官方建議使用direct-lvm模式。direct-lvm模式使用塊裝備（block devices）來創建thin pool。

假定/dev/mapper/docker-thinpool是已建好的lvm的邏輯卷，可以配置docker daemon的運行選項以下：

--storage-driver=devicemapper --storage-opt=dm.thinpooldev=/dev/mapper/docker-thinpool --storage-opt=dm.use_deferred_removal=true --storage-opt=dm.use_deferred_deletion=true

官方說設置dm.use_deferred_removal=true和dm.use_deferred_deletion=true選項可以避免unintentionally leaking mount points（沒太明白甚么意思，總之配了比不配好吧）。

devicemapper在主機上的結構

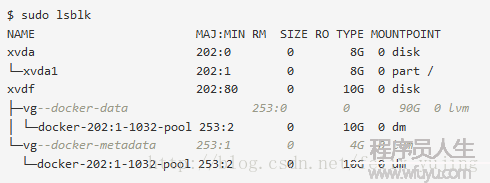

使用lsblk命令可以查看裝備文件和devicemapper在裝備文件上創建的pool：

對應上面接口的層次圖以下：

可以看出，名為Docker⑵02:1⑴032-pool的pool橫跨在data和metadata裝備之上。pool的命名規則為：

Docker-主裝備號:2級裝備號-inode號-pool

docker 1.10和以后的版本，在/var/lib/docker目錄下不在采取鏡像層ID來關聯目錄名了，有另外兩個比較重要的目錄：
/var/lib/docker/devicemapper/mnt 包括鏡像和容器層的掛載目錄；
/var/lib/docker/devicemapper/metadata 目錄包括每一個鏡像層和容器快照的json格式的文件。

另外，當數據的邏輯卷要滿的時候，可以給pool進行擴容，具體操作看官網。

5 關于devicemapper的性能

allocate-on-demand的性能影響

每當利用有新數據要寫入容器時，都要從pool中去定位空的塊區并映照給容器。由于所有塊區都是64KB的，小于64KB的數據也會分配1個塊區；大于64B的數據則會分配多個塊區。所以，特別是當產生很多小的寫操作時，就會比較影響容器的性能。

copy-on-write的性能影響

每當容器第1次更新已有的數據時，devicemapper存儲驅動都要履行copy-on-write操作。這個操作是從鏡像快照復制數據到容器快照，這對容器性能還是有比較明顯的性能影響的。當容器產生很多小64KB的寫操作時，devicemapper的性能會比AUFS要差。

其它方面

1）所使用的mode
默許情況下，devicemapper使用的是loop-lvm模式，這類模式使用的是sparse files，性能比較低。生產環境建議使用direct-lvm模式，這類模式存儲驅動直接寫數據到塊裝備。
2）使用高速存儲
如果希望更好的性能，可以將Data file和Metadata file放到SSD這樣的高速存儲上。
3）內存使用
devicemapper其實不是1個有效使用內存的存儲驅動。當1個容器運行n個時，它的文件也會被拷貝n份到內存中，這對docker宿主機的內存使用會造成明顯影響。因此，devicemapper存儲驅動可能其實不是PaaS和其它高密度使用型的最好選擇。

對寫操作較大的，可以采取掛載data volumes。使用data volumes可以繞過存儲驅動，從而不受thin provisioning和copy-on-write產生的負責影響。
