在Bluemix 使用OpenWhisk 開發Dark Vision利用系統

作者:陳兆麟 Email:chenlin2@ms9.hinet.net

黑暗視覺 (Dark Vision) App用來偵測視頻 (video ) 內的隱藏?cái)?shù)據 (dark data), 視頻經過IBM Watson Visual Recognition及 Alchemy Vision 的分析后,可建揚名人或建筑物的摘要,有益于視頻后續的搜索及分類;此App它也可處理1般影象 (images) 信息視頻來源可分兩種,iphone手機或video檔案,以下范例是在 local 透過 Chrome 閱讀器 UI接口讀取 video 文件,可分 2 階段, (1) 當 user 上傳video 至 Cloudant 數據庫時, OpenWhisk 會偵測到新來的視頻訊號并啟動 video extractor, 它會將抽取出的 images 處存于數據庫;(2) 此時數據庫會將此1改變的event 信號送至 OpenWhisk, 由它啟動相應的 Action 分析此images,并輸出結果。

開發環境: Win7 (64 bit), Docker Toolbox, Bluemix, OpenWhisk, AlchemyAPI

1.安裝 Docker Toolbox (https://www.docker.com/products/docker-toolbox)

桌面點選

$ docker-machine ls (Docker Quickstart Terminal介面執行,確認虛擬機default 已安裝)

NAME ACTIVE DRIVER STATE URL SWARM DOCKER ERRORS
default virtualbox Running tcp://192.168.99.101:2376 v1.10.3

$ docker-machine env default

export DOCKER_TLS_VERIFY="1"
export DOCKER_HOST="tcp://192.168.99.100:2376"
export DOCKER_CERT_PATH="C:\Users\slim1.docker\machine\machines\default"
export DOCKER_MACHINE_NAME="default"
Run this command to configure your shell:
eval $("C:\Program Files\Docker Toolbox\docker-machine.exe" env default)

$eval $("C:\Program Files\Docker Toolbox\docker-machine.exe" env default)

$ docker-machine ls

NAME ACTIVE DRIVER STATE URL SWARM DOCKER ERRORS
default * virtualbox Running tcp://192.168.99.100:2376 v1.10.3

2.進入IBM Bluemix: https://console.ng.bluemix.net/ 點選 Sign Up 註冊後登錄 (30天試用期免費) 將 username 及 password 記錄。

建立 Organization 名稱

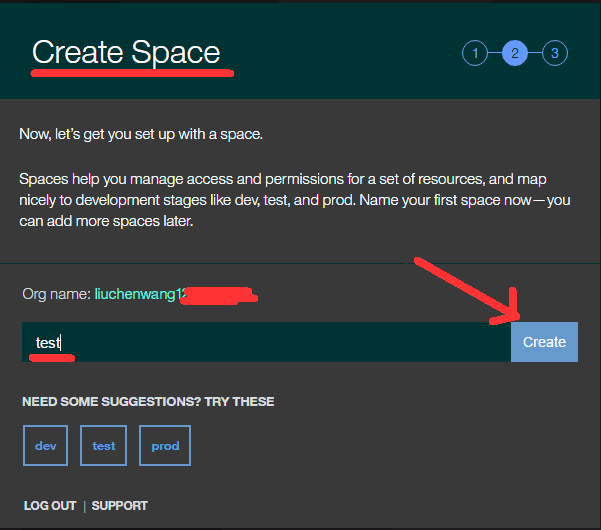

建立 Space 名稱

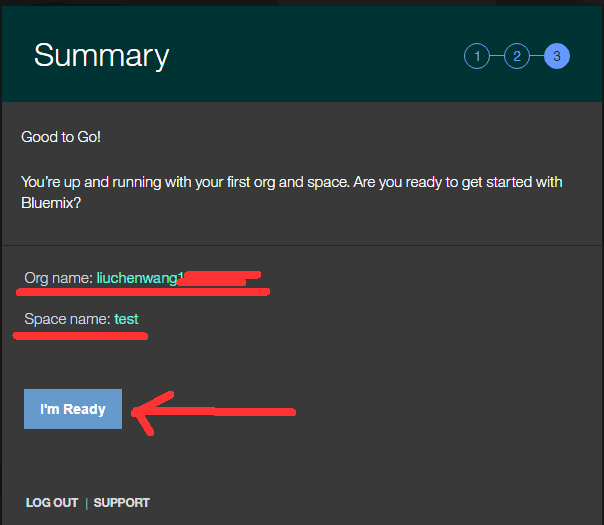

確認 Organization, Space名稱

3.登錄 (login) 後顯示以下,點選 DASHBOARD -> USE SERVICES OR APIS

點選 CATALOG => SERVICES=> 搜尋 Cloudant NoSQL DB

Service name: cloudant-for-darkvision => [CREATE]

點選: Service Credentials

將username, password記錄

點選 Manage => Launch

點選 Create Database => openwhisk-darkvision => Create

4. 重覆步驟 3 點選 USE SERVICES OR APIS=>CATALOG => SERVICES=> Recognition (2016/6 起已無 Beta 版,standard 版需收費)

Service name: visual recognition-for-darkvision => [CREATE]

點選 Service Credentials, 將 username , password記錄

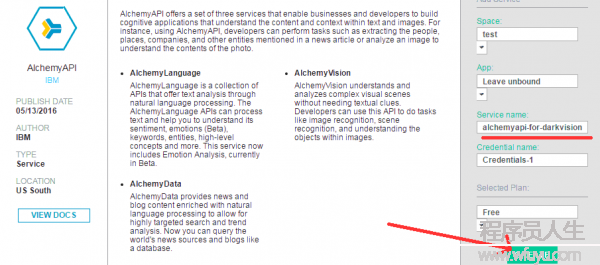

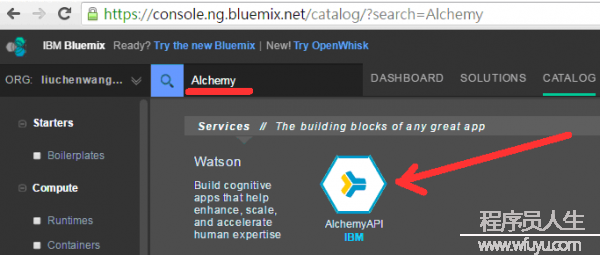

重覆步驟 3 點選 USE SERVICES OR APIS=>CATALOG => SERVICES=> Alchemy

Service name: alchemyapi-for-darkvision => [CREATE]

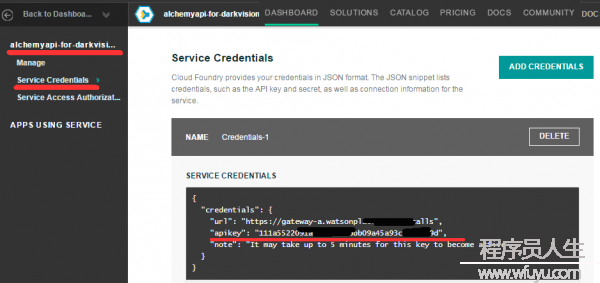

點選 Service Credentials,記錄 apikey

5. 根據以下網址: 安裝 python, pip (for win 7)

(python⑵.7.11.amd64.msi)

(https://www.python.org/downloads/release/python⑵711/)

將 C:\Python27\Scripts 及 C:\Python27\ 存於控制臺->環境變數->path

$ python --version
Python 2.7.11
$ pip --version
pip 8.1.2

根據以下網址安裝 curl (for win 7),要在環境變數 path 設置路徑

http://www.paehl.com/open_source/?download=curl_748_0.zip

根據以下網址安裝 git (for win 7),要在環境變數 path 設置路徑

https://git-for-windows.github.io/

根據以下網址安裝 cf (for win 7), 要在環境變數 path 設置路徑

https://github.com/cloudfoundry/cli/releases

根據以下網址安裝 node.js (for win 7 node-v4.4.4-x64.msi)

https://nodejs.org/en/#download

6. 下載 dark vision App源碼

$git clone https://github.com/IBM-Bluemix/openwhisk-darkvisionapp.git

$cd openwhisk-darkvisionapp

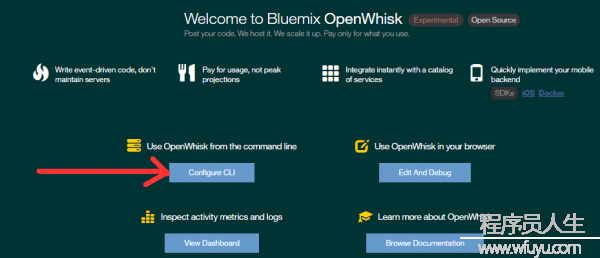

7. 進入 bluemix OpenWhisk:

https://new-console.ng.bluemix.net/openwhisk/

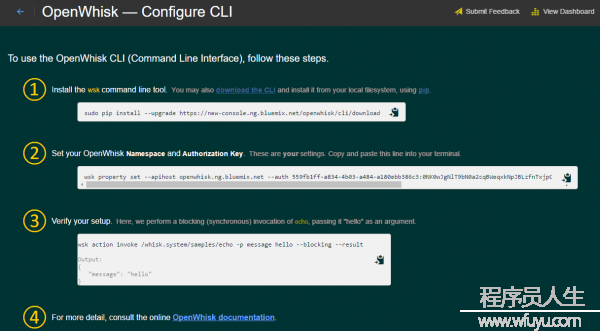

點選 Configure CLI

8. 根據以下順序?qū)⒅噶钤?window 命令提示執行

9. 依據編號 1 的指令 (安裝 wsk 套件)

$pip install --upgrade https://new-console.ng.bluemix.net/openwhisk/cli/download

10. 執行編號 2 指令 (設定Namespace and Authorization Key )

$wsk property set --apihost openwhisk.ng.bluemix.net –auth xxxxxxxxxx –namespace “xxxxxxxxxxxxxxxxxxx”

ok: whisk auth set
ok: whisk API host set
ok: namespace set to liuchenwang12345@gmail.com_test

11. 執行編號 3 指令 (檢驗步驟 7 是不是有效設定)

以下 command 直接啟動 OpenWhisk 內的範例event, 然後列印執行結果

$ wsk action invoke /whisk.system/samples/echo -p message hello --blocking --result

{
"message": "hello"
}

12. 在openwhisk-darkvisionapp 工作目錄下:

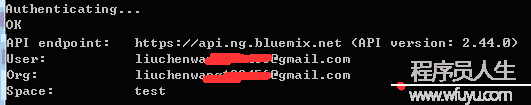

$ cf login -a https://api.ng.bluemix.net -u xxxxxx@gmail.com -o xxxxx@gmail.com -s test

Password>XXXXXXXXX (登錄 bluemix 密碼)

$cd web

$cf push

state since cpu memory disk
running 2016-05⑴6 10:06:23 AM 0.7% 107.7M of 256M 116.4M of 1G

13. 設定密碼限制使用者上傳 images

$cf set-env openwhisk-darkvision ADMIN_USERNAME admin

$cf set-env openwhisk-darkvision ADMIN_PASSWORD aNotTooSimplePassword

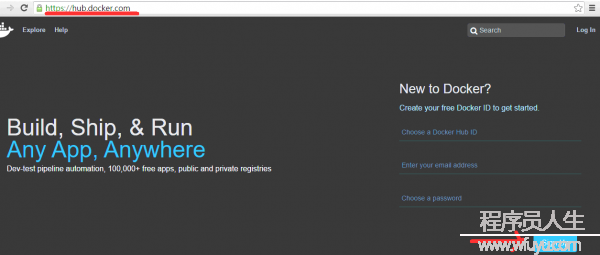

14. 登錄至 docker hub: https://hub.docker.com/ 建立 darkvision repository

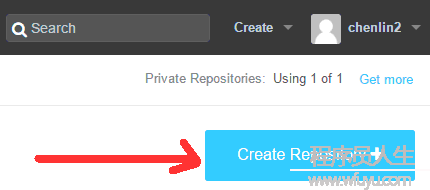

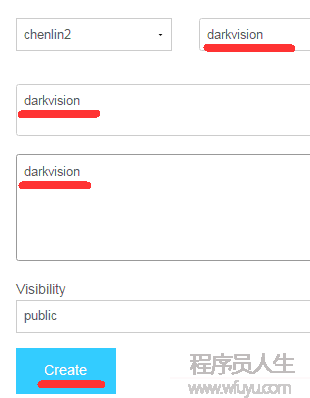

點選 [Create Repository]

點選 [Create]

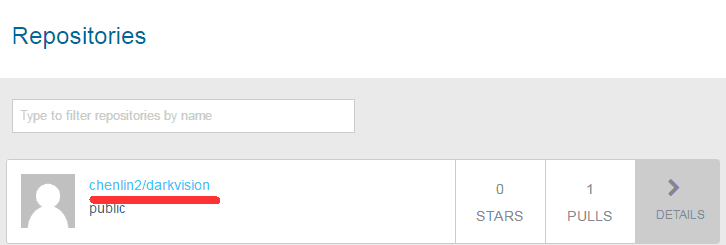

顯示已建立的 Repository

15. 將 video 內容抽取出的工具為 ffmpeg,但在 OpenWhisk 使用 javascript or swift 開發,ffmpeg則無法有效工作,但卻可以 docker container 方式執行

16. 切換至 processing/extractor 子目錄,依據 Dockefile 在docker hub建立 Docker images 名為 chenlin2/darkvision (用來抽取 video 內的 frame)

$ cd processing/extractor (要在 Docker quickstart terminal 執行)

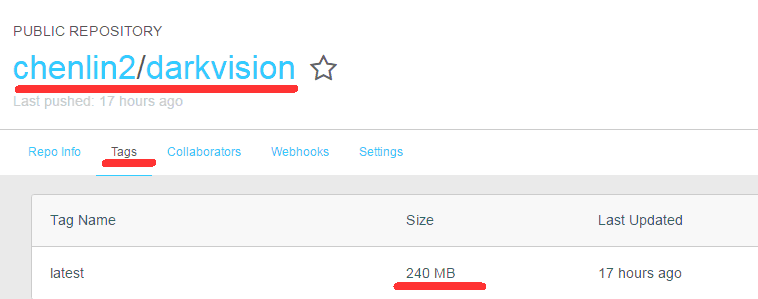

$./buildAndPush.sh chenlin2/darkvision (以下用來檢視是不是上傳成功)

17.切換至processing子目錄

$copy template-local.env local.env

編輯 local.env (將步驟 3, 4 記錄值填入以下參數)

CLOUDANT_username=
CLOUDANT_password=
CLOUDANT_host=
CLOUDANT_db=openwhisk-darkvision
ALCHEMY_key=
WATSON_username=
WATSON_password=
DOCKER_EXTRACTOR_NAME=chenlin2/dakvision

18. 使用以下 script 在 OpenWhisk 建立 Action,Rule,Trigger

$deploy-darkvision.sh --install

19.驗證上項 deploy 是不是完成

$wsk list

entities in namespace: liuchenwangxxxxxxx@gmail.com_test
packages actions
/liuchenwangxxxxxxx@gmail.com_test/vision private
/liuchenwangxxxxxxx@gmail.com_test/vision-cloudant-changelistener private
/liuchenwangxxxxxxx@gmail.com_test/vision/analysis private
/liuchenwangxxxxxxx@gmail.com_test/vision/extractor private
triggers
rules

20. 執行本地 (local) 模式透過 web 使用介面將 video 或 images 上傳至 local.env所定義後的 cloudant database,由 OpenWhisk 處理 videos,並將處理的變化顯示於網頁

切換至 web 目錄

$cd openwhisk-darkvisionapp\web

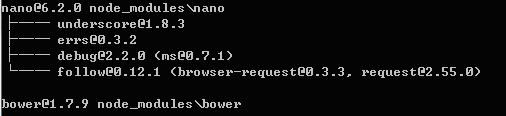

$npm install

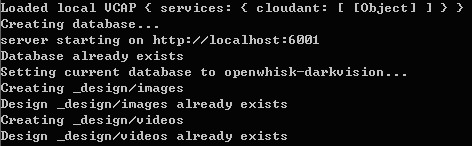

$npm start

21. 啟動 chrome 瀏覽器 http://localhost:6001

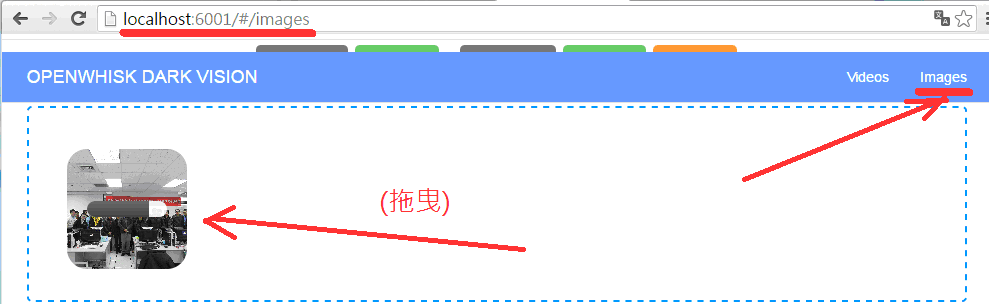

至檔案管理員點選images (例如 xxx.jpg) 拖曳至瀏覽器

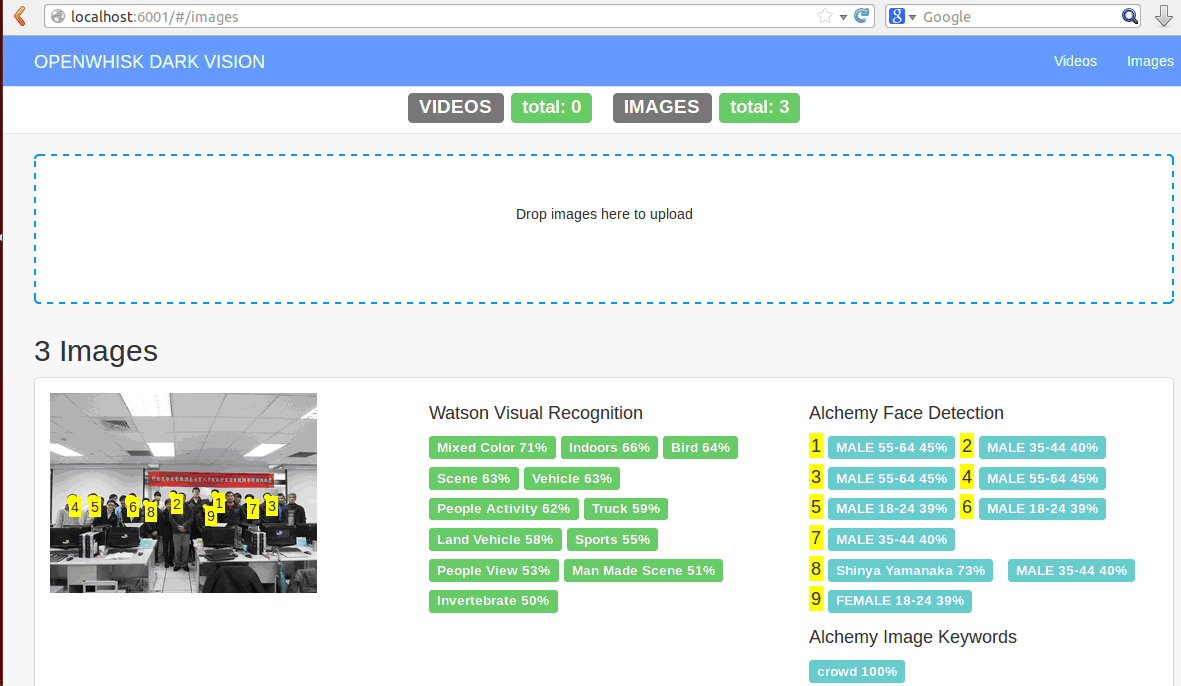

OpenWhist分析後顯示其結果

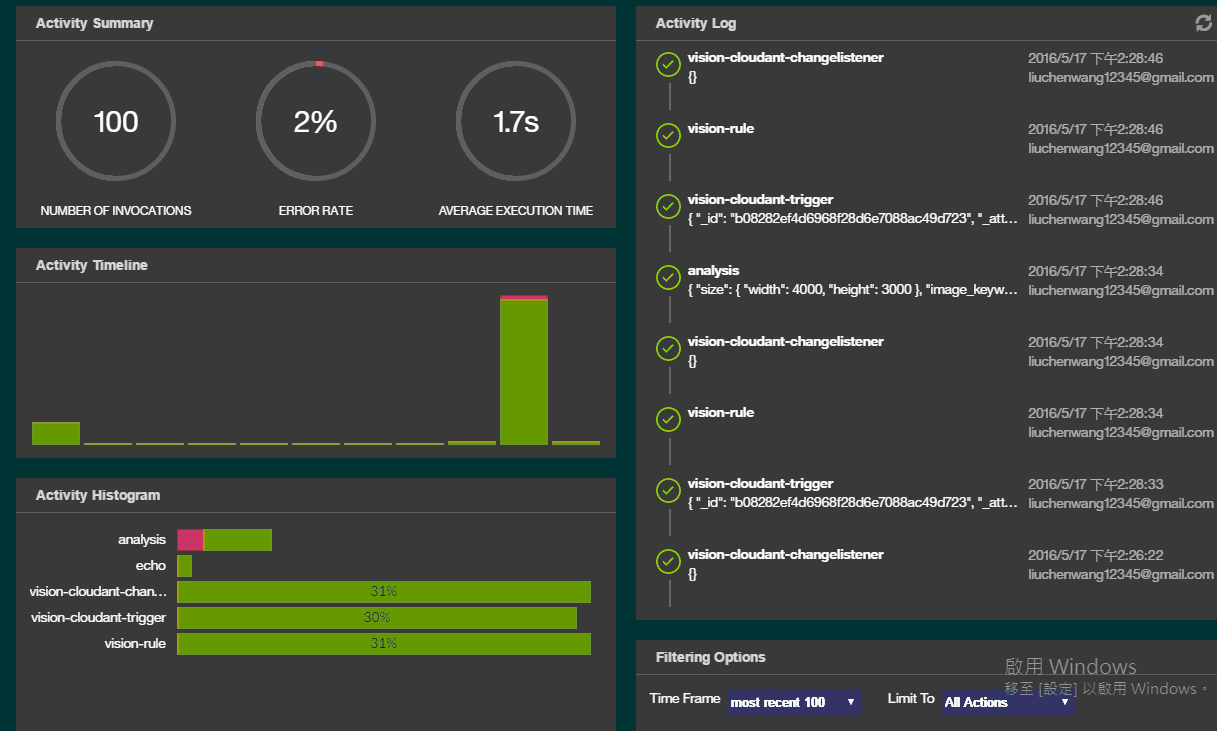

22.根據步驟 7 點選 [View Dashboard] 顯示 OpenWhisk 處理過程
