Openstack Neutron學習手冊

來源：程序員人生發布時間：2016-06-25 15:46:04 閱讀次數：4037次

Neutron 的設計目標是實現“網絡即服務”，為了到達這1目標，在設計上遵守了基于“軟件定義網絡”實現網絡虛擬化的原則，在實現上充分利用了 Linux 系統上的各種網絡相干的技術。理解了 Linux 系統上的這些概念將有益于快速理解 Neutron 的原理和實現。

1. OpenStack經典部署模式

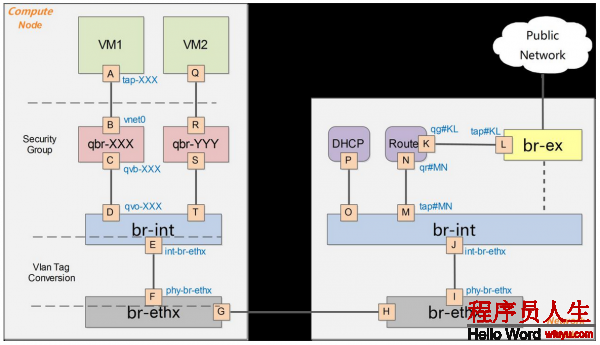

3節點（控制節點，計算節點，網絡節點）部署模式
Vlan模式與Gre模式對照

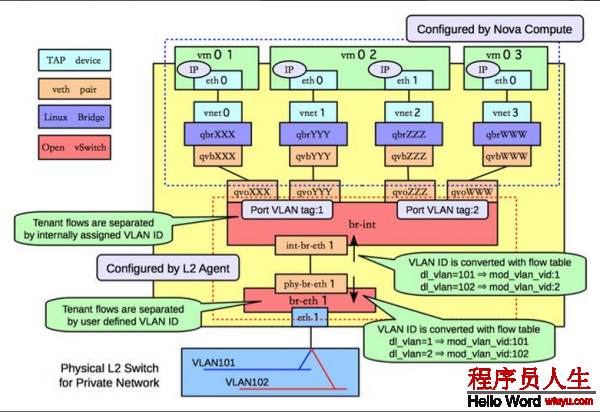

1. Vlan模式
  在vlan模式下，vlan tag的轉換是在br-int和br-ethx兩個網橋上進行，將openVswitch虛擬的vlanId轉換為真是的物理的vlanId。即br-int負責從int-br-ethX過來的包（帶外部vlan）轉換為內部vlan，而br-ethx負責從phy-br-ethx過來的包（帶內部vlan）轉化為外部的vlan。
  同時，在VLAN模式下，沒有br-tun通道網橋。
2. GRE模式

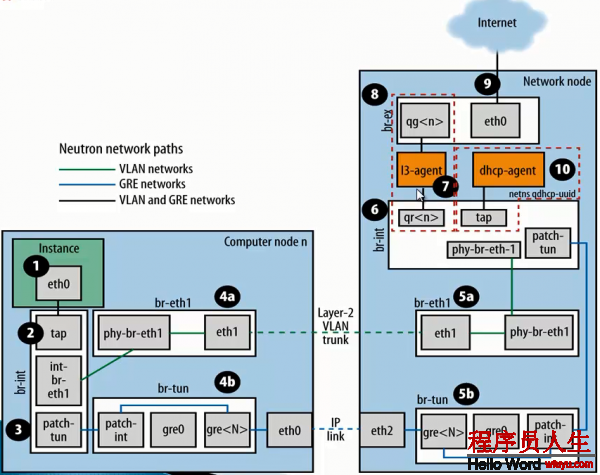

  Neutron網絡數據包進出Internet進程以下圖：

2. Linux網絡基礎

bridge：網橋，Linux中用于表示1個能連接不同網絡裝備的虛擬裝備，linux中傳統實現的網橋類似1個hub裝備，bridge相連的所有接口都可以收到數據包。而ovs管理的網橋1般類似交換機。
br-int：bridge-integration，綜合網橋，經常使用于表示實現主要內部網絡功能的網橋。
br-ex：bridge-external，外部網橋，通常表示負責跟外部網絡通訊的網橋。
GRE：General Routing Encapsulation，1種通過封裝來實現隧道的方式。在openstack中1般是基于L3的gre，即original pkt/GRE/IP/Ethernet
VETH：虛擬ethernet接口，通常以pair的方式出現，1端發出的網包，會被另外一端接收，可以構成兩個網橋之間的通道。虛擬網絡對VETH，實現了不同虛擬網絡的聯通。
qvb：neutron veth, Linux Bridge-side
qvo：neutron veth, OVS-side
TAP裝備：摹擬1個2層的網絡裝備，可以接受和發送2層網包。
TUN裝備：摹擬1個3層的網絡裝備，可以接受和發送3層網包。
iptables：Linux 上常見的實現安全策略的防火墻軟件。
Vlan：虛擬 Lan，同1個物理 Lan 下用標簽實現隔離，可用標號為1⑷094。
VXLAN：1套利用 UDP 協議作為底層傳輸協議的 Overlay 實現。1般認為作為 VLan 技術的延伸或替換者。
namespace：用來實現隔離的1套機制，不同 namespace 中的資源之間彼此不可見。

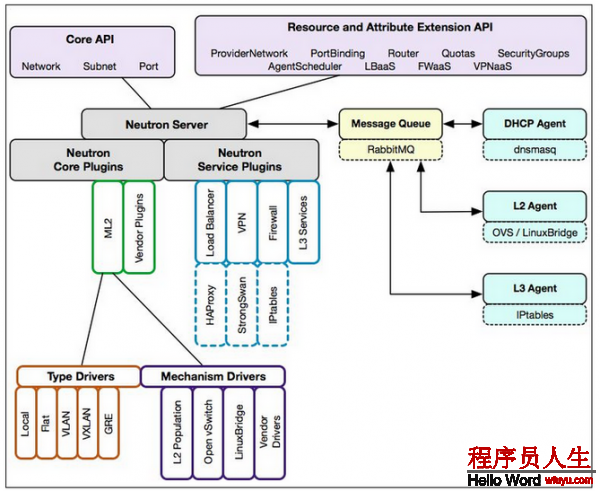

3. Neutron架構解析

Neutron，其實和其他的OpenStack組件差不多，他都是1個中間層，自己基本不干具體的活，通過插件的機制，調用第3方的組件來完成相干的功能。
對Neutron來講，在Havana版本前，支持Linux Bridge和Openvswitch兩種插件。后來發現直接通過Neutron去調用插件的方式，有些不夠理想。
1. linux bridge和ovs，實現功能的代碼，其實有很大部份是重復的，這樣讓人感覺很不爽
2. 出于功能和性能的斟酌，有些場景下，需要同時使用linux bridge和OVS，采取這類直接調用插件的模式，是沒法實現的。

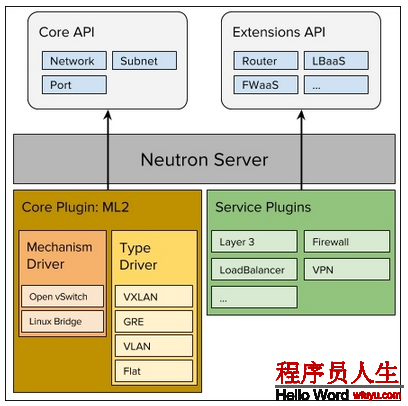

在H版本以后，社區就推出1個Neutron插件 Modular Layer 2 (ml2) plugin，這個插件底下調用linux bridge和ovs兩個Driver。
linuxbridge和OVS，可以干的活是支持不同的網絡，目前這兩種Driver，都可以實現下面幾種網絡功能。

1. local
2. flat
3. vlan
4. vxlan
5. GRE (linux bridge 不支持）
那末這5種網絡里，local網絡，主要是用于測試，GRE網絡，目前社區已基本處于保護，大家基本也能夠不斟酌。所以大家只需要了解其中3種就能夠。

OpenStack的網絡里，可以有4種的網絡流量
1. 管理網絡：消息隊列和數據庫訪問的網絡
2. API網絡：外部調用API
3. External：連接外網（provider 網絡）
4. Guest：虛擬機相互通訊網絡（Tenant 網絡）
  4種網絡里，和Neutron有關的就是External和Guest，Provider網絡和Tenant 網絡。
  對Provider 網絡和Tenant 網絡，技術實現基本都是1樣的，區分僅僅在于
  Provider 網絡，是有管理員創建
  Tenant 網絡，是由用戶自己創建
  Provider 網絡，經常使用的網絡是：Flat和Vlan。vxlan基本是沒有使用的可能性。Tenant 網絡，可以設置的選項就是 vlan，vxlan和flat，local主要是測試使用。

4. Neutron模塊分析

類似于各個計算、存儲節點被虛擬化為計算、存儲資源池，Openstack所在的全部物理網絡在Neutron中也被虛擬化為網絡資源池。通過對網絡資源的劃分和可擴大性，Neutron能夠為每一個租戶提供獨立的虛擬網絡環境。
1）位于最上層的Neutron Server充當1個門派中的“掌門人”角色（RESTful Server），負責接受來自外部門派（項目）的API要求，比如Nova API創建網絡的要求。
2）位于中間層的Neutron plugin充當1個門派中的“信使”角色，負責轉達最高層指令給下面的人。
3）位于下層的Neutron Agent充當1個門派中“干活”角色，負責履行1些具體的任務和操作。

1）neutron-server作為Neutron中的唯逐一個服務進程，承當著接受用戶REST API要求并分發處理的任務。
2）Exten API ：L3（ router）、L4(tcp/udp firewall)及L7(load balancer)
3）neutron-server（相當于REST API Server）負責將收到的REST API要求交由Plugin來進行相干處理。可以看出，這其實就是1個web服務器要完成的事情，將http要求轉化為對資源的操作（通過plugin的方法調用），并返回響應。
Neutron分別提供了2層（L2）vSwitch交換和3層（L3）Router路由抽象的功能，對應于物理網絡環境中的交換機和路由器實現。具體實現了以下功能：
1） Router：為租戶提供路由、NAT等服務。
2）Network：對應于1個真實物理網絡中的2層局域網（VLAN），從租戶的的角度而言，是租戶私有的。
3） Subnet：為網絡中的3層概念，指定1段IPV4或IPV6地址并描寫其相干的配置信息。它附加在1個2層Network上，指明屬于這個network的虛擬機可以使用的IP地址范圍。
Neutron中最為核心的工作便是對2層物理網絡network的抽象與管理。
虛擬機的網絡功能由虛擬網卡（vNIC）提供，Hypervisor可以為每一個虛擬機創建1個或多個vNIC，從虛擬機的角度動身，這些vNIC同等于物理的網卡，為了實現與傳統物理網絡1樣的網絡功能，與物理網卡1樣，Switch也被虛擬化成虛擬交換機（OpenvSwitch），各個vNIC連接在vSwitch的端口（br-int）上，最后這些vSwitch通過物理服務器的物理網卡訪問外部的物理網絡。
對1個虛擬的2層網絡結構而言，主要是完成兩種網絡裝備的虛擬化，即物理網卡和交換裝備。在Linux環境下網絡裝備的虛擬化主要有以下幾種情勢：

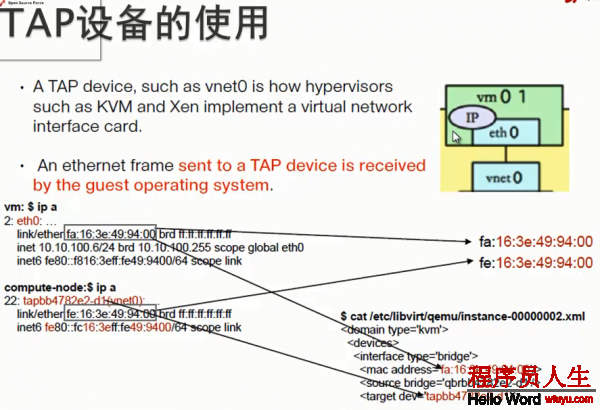

1. TAP/TUN/VETH
  提到Neutron的虛擬網絡功能實現，不能不先提基于Linux內核級的虛擬裝備。
  TAP/TUN/VETH是Linux內核實現的1對虛擬網絡裝備，TAP工作在2層，收發的是 MAC 層數據幀；TUN工作在3層，收發的是 IP 層數據包。Linux 內核通過TAP/TUN裝備向綁定該裝備的用戶程序發送數據，反之，用戶程序也能夠像操作硬件網絡裝備1樣，通過TAP/TUN裝備接收數據。
  基于TAP裝備，實現的是虛擬網卡的功能，當1個TAP裝備被創建時，在Linux的裝備文件目錄下將會生成1個對應的字符裝備文件（/dev/tapX文件），而運行其上的用戶程序即可以像使用普通文件1樣打開這個文件進行讀寫。
  VETH裝備總是成對出現的，接收數據的1端會從另外一端發送出去，理解為1根虛擬的網線便可。

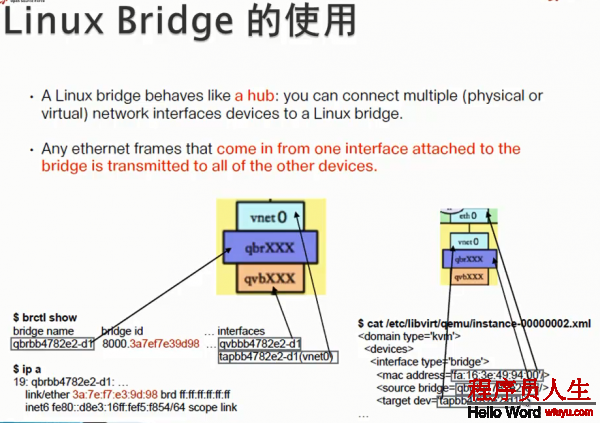

2. Linux Bridge
  Linux Bridge（Linux內核實現的網橋）是工作在2層的虛擬網絡裝備，功能類似于物理的交換機。
  它的實現原理是，通過將其他Linux網絡裝備綁定到本身的Bridge上，并將這些裝備虛擬化為端口。為何我們已有了OVS，還要有Linux Bridge 呢？這是由于Linux Bridge實現了qbrxxx裝備，提供了OVS沒法支持的安全組（Security Group）功能。

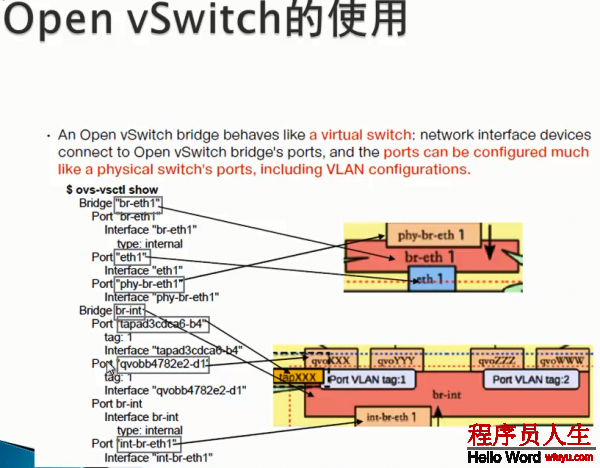

3. Open vSwitch
  對云計算中的虛擬網絡而言，交換裝備的虛擬化是很關鍵的1環，vSwitch負責連接vNIC與物理網卡，同時也橋接同1物理服務器內的各個VM的vNIC。
  因此，我們可以像配置物理交換機1樣，將接入到OpenvSwitch（需要指出的是在多個以上時，vSwitch是散布式虛擬交換機）上的各個VM分配到不同的VLAN中實現網絡隔離，并且，我們也能夠在OVS端口上為VM配置QOS，同時OVS也支持包括NetFlow、sFlow等標準的管理接口和協議。從而，通過這些接口可以實現VM流量監控的任務。
  運行在云環境中各種或相同虛擬化平臺上的多個vSwitch實現了散布式架構的虛擬交換機。1個物理服務器上的vSwitch可以透明的與其他服務器上的vSwitch連接通訊。
neutron具體技術實現
