TaoCloud SSAN+oVirt系虛擬化解決方案

TaoCloud SSAN是散布式塊存儲產品，oVirt是Redhat的開源IaaS平臺，這二者計算存儲融會可提供1體化的虛擬化/私有云解決方案，幫助客戶取得更好的高性能、高可用、擴大性、業務連續性、簡化管理、更低的整體本錢。

本文檔介紹TaoCloud SSAN + oVirt的融會解決方案，重點論述方案架構、系統部署、功能測試、高可用測試、性能測試等內部，從而為技術人員進行POC測試或系統實行提供參考。

1、SSAN簡介

TaoCloud SSAN是典型的ServerSAN產品，遵守軟件定義存儲理念，可從X86服務器硬件平臺的本地存儲資源中創建基于服務器的SAN，以便按需提供具有彈性的、可擴大的存儲容量和性能。SSAN采取去中心化的全對等Share-nothing架構，融入Scale-out散布式塊存儲技術，閃存優化技術，超融會技術，安全加固技術，構建高效、可靠、智能、彈性的存儲計算平臺。

SSAN采取Scale-out橫向擴大存儲架構，聚合X86服務器內的存儲和計算資源，可最小從3個X86服務器節點動態擴大到上千個X86服務器節點，實現EB級的海量存儲容量和大范圍I/O并行的存儲性能。SSAN支持動態的性能擴大，隨著新存儲節點的加入，整體性能延續線性增加。

SSAN遵守SDS軟件定義存儲的設計理念，充分整合各類 IT硬件能力（CPU、內存、總線、磁盤、網絡等），以存儲軟件的高度優化和硬件資源最大化利用為目標，構建高效，智能、可延續升級的開放型軟件定義存儲系統。SSAN集合多種企業級數據服務功能（例如 QoS、自動精簡配置和快照），可實現大范圍、高可靠、高性能、超融會的存儲利用，非常合適對可擴大性和存儲性能要求不斷提升的利用場景，如數據庫、虛擬化、云計算等。

針對虛擬化利用場景，SSAN支持融會/超融會部署模式，每一個SSAN存儲節點同時也是計算節點，通過標準iSCSI接口實現高效的I/O數據訪問。在SSAN中可配置高性能SSD介質，實現存儲加速或自動分層部署。SSAN支持高效的快照機制，可支持無窮數量的并發快照，非常合適虛擬化利用中的虛擬機批量創建/克隆等需求。

TaoCloud SSAN散布式融會存儲差異性特點以下：
(1)    KISS簡單系統，無中心對稱式系統架構；
(2)    單卷最大256TB，卷級冗余策略，支持副本和糾刪碼；
(3)    iSCSI標準接口，支持多路徑，易于對接各種利用系統；
(4)    支持FC和NAS（NFS/CIFS/FTP）協議導出；
(5)    單1集群支持多個存儲池，支持物理和融會部署；
(6)    WebGUI管理系統，支持3員分立權限管理；

更多SSAN產品資料請從 http://www.taocloudx.com  獲得。

2、oVirt簡介

oVirt（Open Virtualization）是1個基于KVM虛擬化技術的開源IaaS解決方案項目，它是Redhat云管理平臺RHEV的社區版本，主要的使用處景是私有云管理，在架構設計上使用了節點/引擎（Node/Engine）架構，特點是專注KVM、基于WEB界面、易于搭建。oVirt類似于VMware vSphere，它是RHEV產品的基石，是RHEV的1個上游項目，1些KVM上的新技術，比如SPICE、GlusterFS等都首先在oVirt上得到支持，以后才會出現在企業版的產品中。oVirt的理念是數據中心虛擬化管理平臺解決方案，目標是方便快速的構建私有云。

oVirt提供基于Web的虛擬機管理控制平臺，oVirt是KVM開源管理程序，該虛擬機軟件支持主流的x86硬件，并允許用戶在其上運行Linux及Windows操作系統。不管是1臺主機上的幾個虛擬機，還是管理數百臺主機上的成千個虛擬機。因此，oVirt專門面向基于linux系統的KVM虛擬化利用場景，為主機和客戶機提供特性豐富且功能強大的服務器虛擬化管理系統，具體包括高可用性、實時遷移、存儲管理、系統調度管理等。

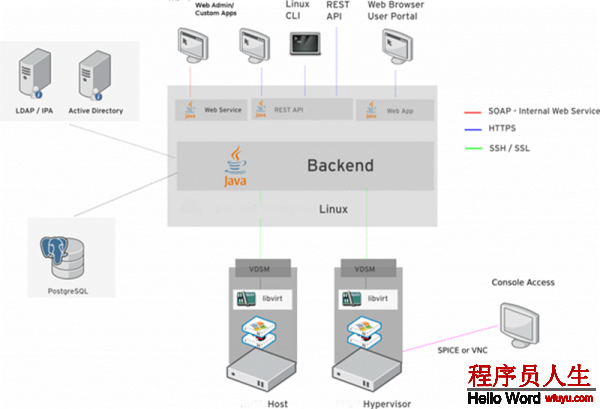

oVirt在架構設計上使用了Node/Engine分離結構，以方便功能的劃分與管理。oVirt由客戶端和管理端組成，客戶端即oVirt-Node 類似于VMWare ESXi，最早由Fedora訂制而成，從3.5版本開始使用RHEL6定制，可以在生產環境使用。oVirt也支持在Linux系統上安裝VDSM服務而得到1個oVirt客戶端，管理端oVirt-Engine 類似基于Web頁面的VMWare vCenter。oVirt依照數據中心來劃分資源，每一個數據中心有整體的存儲、網絡、模版資源，計算資源依照集群劃分，每一個集群從數據中心在獲得存儲、網絡、模版資源。oVirt對宿主機管理非常詳細，軟件和硬件信息都很齊全，乃至可以通過IPIM控制宿主機的電源。oVirt對虛擬機創建是向導式的，也能夠將虛擬機轉換成模版，通過模塊快速復制。

oVirt的主要特性以下：
(1)    宿主機節點管理：支持基于數據中心，集群的管理；
(2)    虛擬機管理：虛擬機的創建、快照、刪除、基于模版的克隆等常見操作；
(3)    動態遷移：在線及離線遷移虛擬機；
(4)    高可用：當1臺宿主機宕機，在另外1臺宿主機上自動開啟虛機；
(5)    管理資源的配額（storage, compute, network）；
(6)    宿主機、虛擬機性能查看及統計；
(7)    支持NFS、iSCSI、FC、GlusterFS等存儲方式；
(8)    支持多端口的網口綁定；
(9)    支持命令行工具，可以完成圖形界面的大部份功能；
(10)    支持AD活動目錄；
(11)    提供SDK，支持多種開發語音；
(12)    開源免費；

更從oVirt資料請從 http://www.ovirt.org 獲得。

3、方案介紹

1、SSAN+oVirt融會方案

oVirt開源IaaS平臺多用于桌面云，也可用于服務器虛擬化。桌面虛擬化/云桌面是典型的多客戶端、高并發利用，隨著虛擬桌面數量的增多，對存儲的容量和性能呈明顯的上升趨勢。啟動風暴和集中病毒掃描和關機風暴，對存儲I/O提出了更高的彈性要求，以滿足峰值性能需求。關鍵的桌面利用會非常在乎業務連續性，包括虛機HA、FT（Fault Tolerance）和冷熱遷移。如果沒有數據高可用支持，實現桌面業務連續性會很困難或代價太高。桌臉部署時，會要求快速生成新的大量的桌面鏡像，需要高效的快照/克隆技術。桌面云的價值很多，諸如訪問便利、集中式管理、安全性高、軟件升級方便、利用環保等，但最痛的問題還是本錢問題，下降整體本錢是桌面云競爭的關鍵之1。

oVirt支持NFS/iSCSI/FC等外部存儲系統，同時也支持散布式文件系統。假定每桌面需要50個IOPS，存儲容量100GB，則1000個桌面需要5萬IOPS/100TB存儲性能需求，同時需要數據高可用則還需要1~2倍數據冗余。這類存儲需求下，傳統的存儲不管在性能、可用性、擴大性、管理性、本錢等方面都是極大的挑戰，實際利用中難以滿足需求，還要承當極高的本錢。

TaoCloud SSAN是典型的Server SAN，借助于軟件定義存儲、開放式X86標準架構和高性能SSD存儲介質，SSAN可以替換傳統SAN/NAS存儲，更好地滿足虛擬化對存儲的新需求。采取TaoCloud SSAN構建散布式塊存儲平臺，提供可靠、高效的數據存儲服務，可以實現模板數據、鏡像數據、配置數據、業務數據的統1存儲。SSAN可與VDI主機實現融會部署，進1步提升I/O效力比下降本錢。根據性能、本錢綜合斟酌，可配置全SSD模式或SSD+HDD混合模式。    VDI主機與SSAN之間可通過iSCSI(優先選擇)連接，也能夠通過Qemu接口進行連接。針對虛擬桌面管理平臺的資源配置及控制需求，可通過定制化開發功能實現管理整合或對接。SSAN的SSD Cache功能可實現在配置少許SSD的情況下，實現很高的性能，高效的ROW快照及克隆功能可支持快速、批量的創建桌面。大量實踐表明，TaoCloud SSAN可以很好地支持oVirt平臺。

SSAN支持物理分離和融會部署方式，這里采取SSAN+oVirt融會部署方案，每臺物理服務器既是oVirt計算節點，同時也是SSAN存儲節點。這類方案可以更好發揮本地存儲優先訪問策略優勢，可以提高資源利用效力，也進1步下降了本錢。方案優勢以下：
1、彈性存儲，支持在線快速擴容；
2、高可用存儲，數據多副本，存儲不中斷；
3、高性能存儲，閃存優先，本地I/O優先，高效的快照和克隆；
4、iSCSI標準接口，支持各類VDI平臺；
5、融會架構，進1步提升效力，下降本錢；
6、支持定制化開發，滿足個性化的資源管控需求；

2、方案拓撲

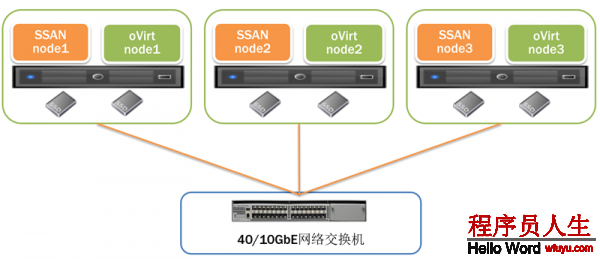

為了便于方案POC測試，這里采取3節點融會部署方案，實際利用根據需求肯定集群范圍。SSAN采取副本方式保證數據安全性和可用性，副本策略可以根據實際需求靈活設置，POC測試采取3副本策略。存儲介質推薦全SSD或SSD＋HDD，網絡互連建議10GbE，POC環境采取全SSD/萬兆。測試拓撲以下：

3、硬件環境

4、軟件環境

4、系統部署

1、CentOS安裝配置
1.1、開啟CPU虛擬化(VT)功能

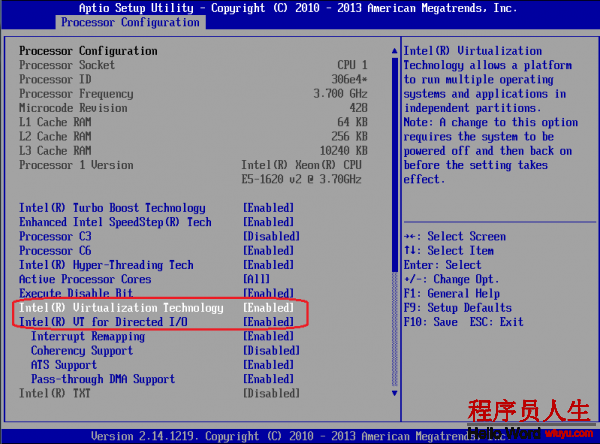

oVirt基于KVM虛擬化技術管理虛擬機，需要CPU虛擬化（VT）功能支持，開機啟動進入BIOS設置，開啟虛擬化VT功能。如圖所示，開啟Intel VT-x(CPU硬件虛擬化)和Intel VT-d（PCI Passthrough  IO虛擬化）。

1.2、CentOS最小安裝

X86服務器硬件和網絡硬件安裝配置完成后，便可以進行操作系統和相干軟件的安裝。每一個服務器節點安裝相同版本的操作系統，Linux OS采取CentOS 6.7 x86_64 (2.6.32⑸73)最小模式。如果是Intel的萬兆網卡和SSD，Centos 6.7可以直接支持，不需要額外安裝驅動。其他廠商的萬兆網卡和SSD，請依照廠商文檔安裝對應驅動。

1.3、系統配置

（1）DNS設置

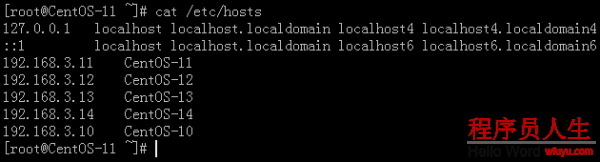

oVirt配置Engine和Node時，需要使用節點的域名，即oVirt中節點的FQDN。如果有本地有DNS服務器，可以將所有節點的HostName和IP添加進去。若沒有，每一個節點（包括Engine）均需寫到本地。

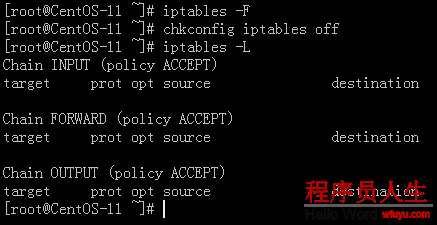

（2）關閉及清除iptables設置

由于SSAN需要關閉iptables，而oVirt在安裝配置進程中會自動開啟iptables，在每次oVirt節點配置后需重新關閉及清除iptables規則。

（3）Multipath多路徑屏蔽

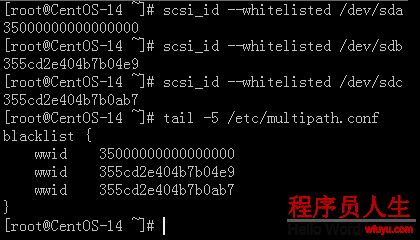

oVirt是通過multipath管理存儲，而SSAN是直接使用硬盤裝備。由于硬盤被SSAN使用，而oVirt會不斷嘗試使用multipath管理這些硬盤，致使報錯。因此，需將本地硬盤及系統盤添加到multipath的blacklist中，而裝備名可能會產生變動，需要使用wwid添加。

2、SSAN安裝配置
2.1、SSAN軟件安裝

SSAN集群節點自動化進行安裝配置，直接履行ssan_install.sh便可。
（1）    集群節點自動安裝
./ssan_install.sh

輸入節點序號（如0, 1, 2），將自動安裝SSAN軟件包，并自動進行相干系統配置。SSAN每一個節點上履行此步驟，多個節點可以并行安裝。
第1個節點安裝時，如果SSAN集群配置文件ssan_install.conf不存在，則會進行交互式輸入，也能夠手動編輯，其他節點可以直接使用此配置文件。
交互輸入信息包括：
ssan_node_nr：        ssan節點數量，缺省是3；
zk_node_nr：        zookeeper節點數量，缺省是3；
zk_client_port：    zookeeper客戶端端口，缺省是2181；
zk_server_port：    zookeeper服務器端口，缺省是2888:3888；
ntp_server：        NTP服務IP地址，可選配置項，保證節點時間同步便可；
webgui_server：    ssan webgui管理節點IP，可選配置項，使用webgui管理；
node1_mip：        第1個節點管理IP，必填配置項；
node2_mip：        第2個節點管理IP，必填配置項；
node3_mip：        第3個節點管理IP，必填配置項；

（2）    啟動集群服務
SSAN集群管理依賴zookeeper、sagentd和suiagentd服務。集群所有節點安裝配置完成后，需要在每一個節點手工啟動服務，或直接reboot也能夠。請確認每一個節點以上服務都處于Running狀態。

2.2、WebGUI安裝

SSAN支持命令行和WebGUI兩種管理模式，推薦使用WebGUI進行集群管理。管理節點可以單獨部署，也能夠部署在其中1個SSAN節點上。這里我們選擇第1個節點作為管理節點。
./ssanweb_install.sh

第1個節點上直接運行上述ssanweb安裝腳本，自動安裝ssanweb⑴.3.2⑴.el6.x86_64.rpm和webgui運行環境所需求的依賴包，包括httpd、mysql、php等，并自動完成webgui運行環境的配置。安裝完成后，請確認mysqld、httpd服務處于Running狀態。

2.3、SSAN集群配置

下面我們使用WebGUI來對SSAN進行初始的集群配置。
(1)  登錄WebGUI

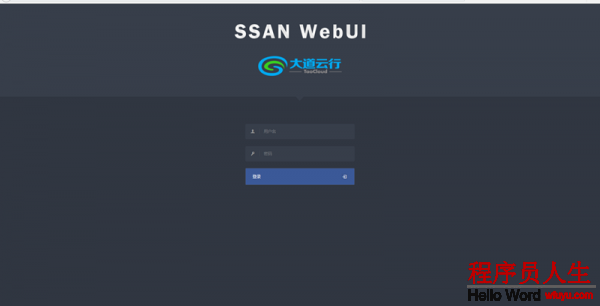

SSANWEB安裝完成后會提示WebGUI訪問地址，比如 http://192.168.1.1，缺省登錄用戶名admin，密碼為taocloud。登錄以后，可以修改密碼和創建新的管理用戶。


(2)  加入節點

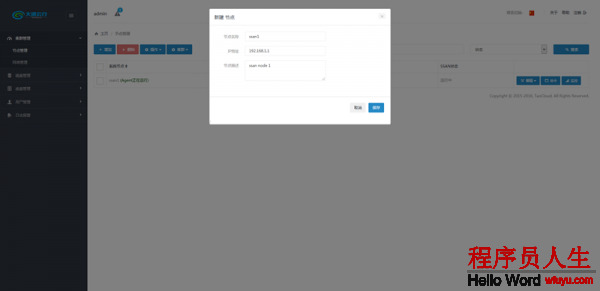

初次登錄WebGUI管理系統，“集群管理-->節點管理”中沒有任何SSAN節點，我們通過“增加”功能將3個節點加入集群。其中IP地址為安裝時填寫的mip管理地址。


(3)  初始化磁盤

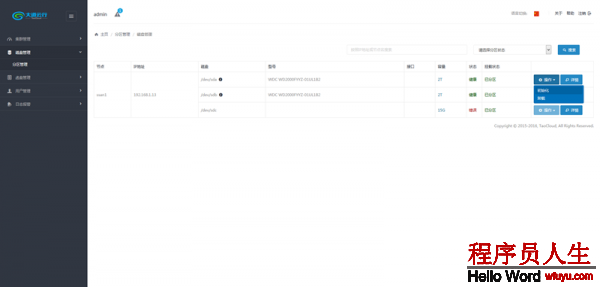

SSAN以全部磁盤為單位管理存儲資源池，需要對每個磁盤進行初始化操作。通過“磁盤管理-->物理磁盤”中的磁盤初始化逐1對磁盤進行初始化。初始化成功后，對應磁盤顯示健康和已掛載狀態。


(4)  創建OSD

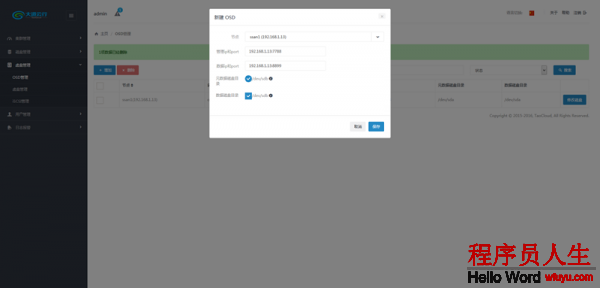

SSAN中由多個OSD(Object Storage Daemon)組成，每一個節點運行若干OSD進程，每一個OSD管理1塊或多塊物理硬盤，支持SATA、SAS、SSD等類型硬盤。通過“虛盤管理-->OSD管理”增加OSD，選擇節點、管理網絡(IP:Port)、數據網絡(IP:Port)、元數據磁盤、數據磁盤便可。其中，網絡和磁盤不可以重復使用。


(5)  啟動SSAN

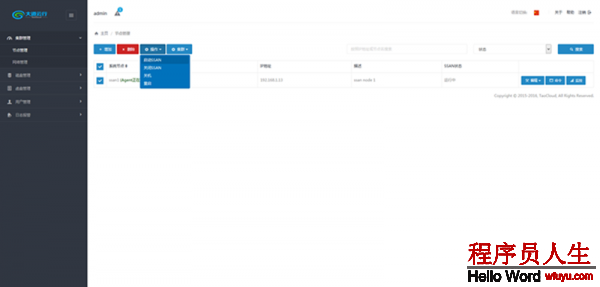

全部OSD創建完成后，初始存儲資源池就配置完成了，后續可以Online增加OSD進行擴容。通過“集群管理-->節點管理”中的“操作-->啟動SSAN”啟動所有的OSD進程。


(6)  初始化集群
初次啟動OSD后，初始對SSAN集群進行初始化，自動設置全局缺省存儲池策略。通過“集群管理-->節點管理”中的“集群-->初始化”進行操作。

2.4、創建oVirt虛擬磁盤

這里我們把oVirt中所需要的全部存儲都放置于SSAN存儲池中，包括Hosted Engine虛擬鏡像、數據存儲域和ISO存儲域。創建3個虛擬磁盤VD，均采取3副本冗余策略，容量分別為30G、500G、100G。在SSAN WebGUI管理平臺中創建以下3個VD：
(1)    創建并輸出1個30G的VD，用于安裝Hosted Engine。
(2)    創建并輸出1個大容量500G的VD，作為oVirt的數據存儲域。
(3)    創建并輸出1個100G的VD，并創建1個NFS同享，作為oVirt的ISO存儲域。

3、oVirt安裝配置

oVirt的管理節點叫做oVirt Engine，資源節點叫做oVirt Node。oVirt Engine主要有分離部署、All in One和Hosted Engine3種部署方式。這里我們推薦并采取Hosted Engine部署方式。這類模式下，oVirt虛擬化集群本身在同享存儲上建立1個虛擬機，使用此虛擬機作為oVirt Engine，支持的存儲協議包括NFS3、NFS4、iSCSI(V3.5+)、GlusterFS(V3.6+)、FC(V3.6+)。部署進程相對復雜1點，但是通過Hosted Engine HA避免了單點故障。

官方推薦通過repo源在線安裝，如果沒法訪問外網，則可以通過緩存yum安裝包的方式獲得依賴RPM包，然落后行離線安裝。

3.1、Hosted Engine安裝
(1) 安裝oVirt 3.5的repo源
rpm -Uvh http://resources.ovirt.org/pub/yum-repo/ovirt-release35.rpm

(2) oVirt Hosted Engine的安裝
yum install ovirt-engine

(3) 首個oVirt Hosted Engine的配置

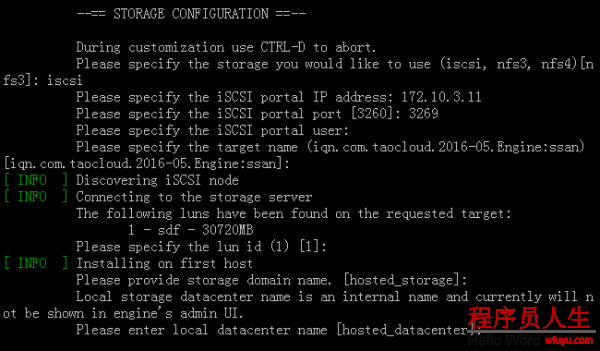

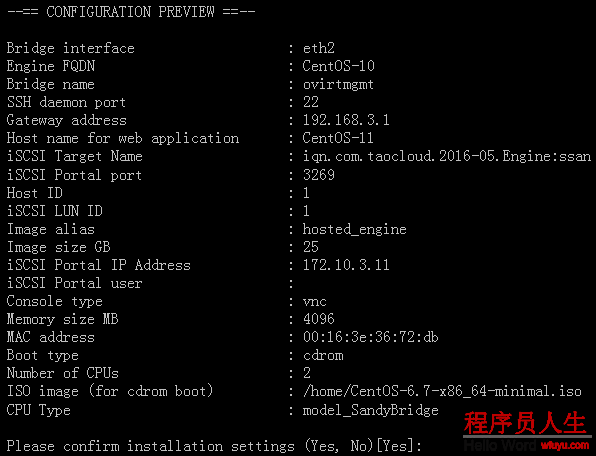

ovirt-hosted-engine-setup Or hosted-engine --deploy

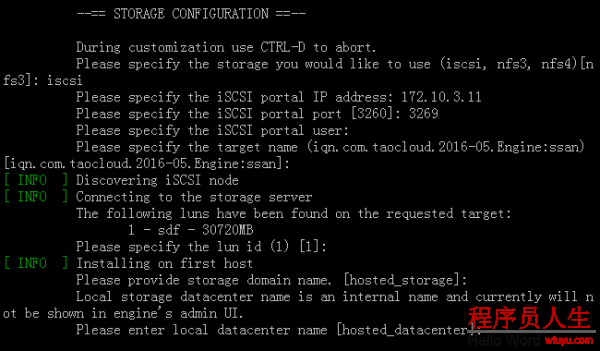

i.   選擇iSCSI，連接所創建30G的iSCSI存儲；


ii.  選擇oVirt管理網絡所橋接的網卡，選擇不配置iptables，和選擇用于安裝Engine的OS的ISO。網卡要避開SSAN所使用的網絡；

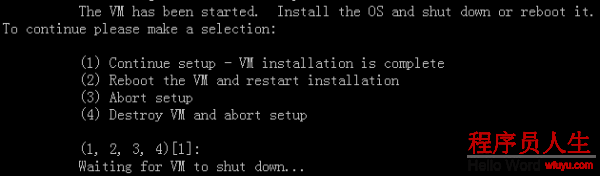

iii. 確認配置后，安裝腳本會啟動1個虛擬機。通過VNC連接到虛擬機，安裝CentOS6；

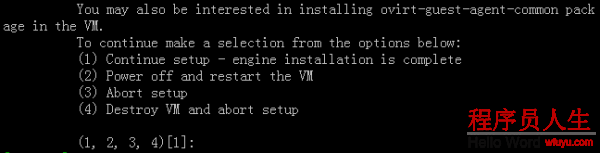

iv.  操作系統安裝后會重啟VM，此時選擇繼續安裝，安裝腳本會再次啟動此VM。啟動后，安裝oVirt Engine并配置DNS等；


v.   oVirt Engine安裝且配置完成后，選擇繼續安裝。等待安裝腳本更新oVirt Engine的數據庫后，根據腳本提示關閉VM，安裝腳本配置完成；
vi.  完成后，Hosted Engine HA進程會檢測并啟動Engine所在的VM。此時可以通過Web訪問oVirt Engine，管理虛擬化平臺了；
vii. 由于安裝進程中oVirt會開啟iptables，需要再次關閉并清除iptables的設置；

(4)  附加oVirt Hosted Engine的配置
ovirt-hosted-engine-setup Or hosted-engine --deploy

i.   選擇iscsi，連接所創建30G的iscsi存儲；

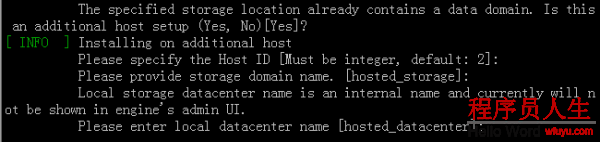

ii.  安裝腳本會檢測到該盤已包括數據域，確認本次是Hosted Engine的附加節點安裝。輸入Host ID，注意節點不要跟已有的節點重復；

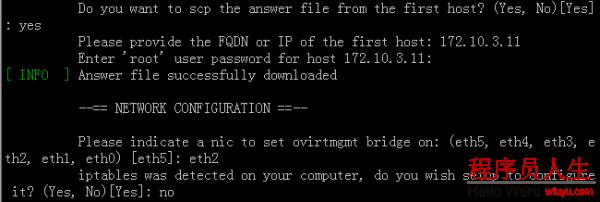

iii. 腳本提示輸入首節點IP，用于拷貝配置文件。選擇oVirt管理網絡所橋接的網卡；


iv.  完成Hosted Engine的附加節點的配置。此時可以通過命令查看Hosted Engine節點的狀態。
hosted-engine --vm-status

3.2、oVirt存儲配置
(1) 集群存儲數據域
數據存儲域是面向全部虛擬化集群的存儲資源池，由oVirt對存儲的1個Lun進行再次分配管理。集群中的虛機都可從中劃分1部份空間作為虛盤。

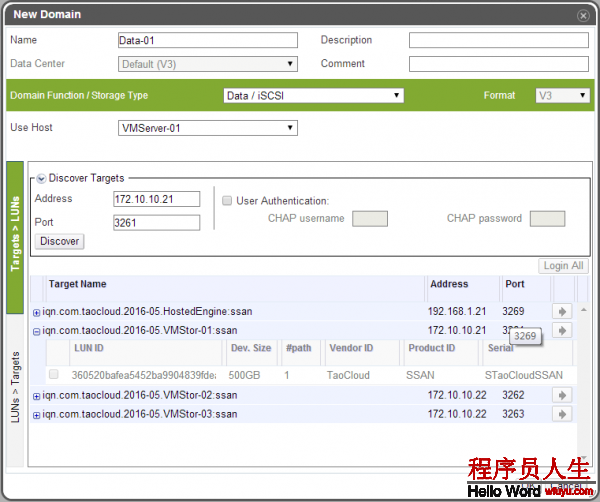

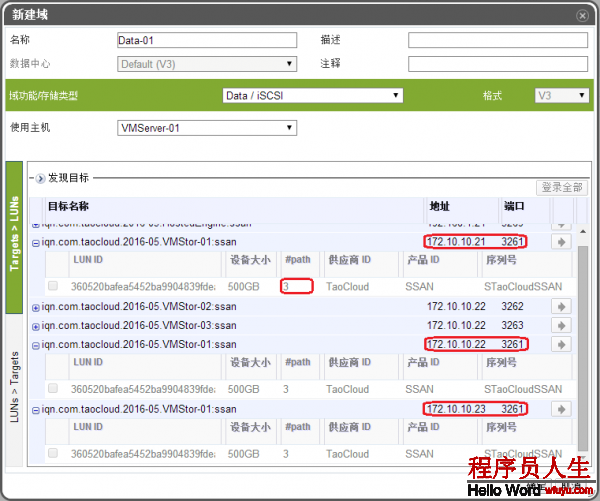

存儲域的添加是在Web管理界面中，順次選擇 數據中心-->存儲-->新建域。選擇Data/iSCSI,輸入連接IP和Port，選擇對應Lun便可。

(2) ISO存儲域
ISO存儲域是面向全部集群的ISO鏡像資源池，虛機可連接其中ISO作為虛擬光盤。
存儲域的添加是在Web管理界面中，順次選擇 數據中心-->存儲-->新建域。選擇ISO/NFS,輸入連接NFS的連接地址肯定便可。

(3) 虛擬機外部存儲
外部存儲是面向單個虛擬機的，使得虛擬機可以獨立的使用Lun作為虛盤。
存儲域的添加是在Web管理界面中，順次選擇數據中心-->集群-->虛機。選擇待操作的虛機，在磁盤選項卡當選擇添加虛擬磁盤。選擇iSCSI，輸入連接IP和Port發現，選擇對應Lun便可。

3.3、存儲多路徑配置
(1) 添加多路徑配置信息

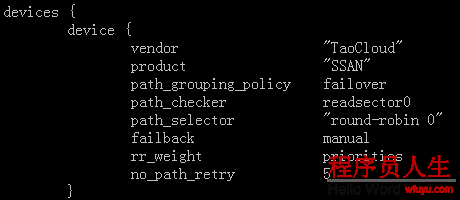

手動在多路徑配置文件/etc/multipath.conf中加入SSAN的多路徑配置信息?；蛑苯油ㄟ^ssan-mpath命令添加：
ssan-mpath.pl --mode device --op add

(2) 添加iSCSI多路徑
i.   界面發現多路徑
在存儲域的添加的進程中，屢次發現連接不同IP上的同1IQN，就會自動添加到該Lun的多路徑中。

ii.  命令行發現多路徑

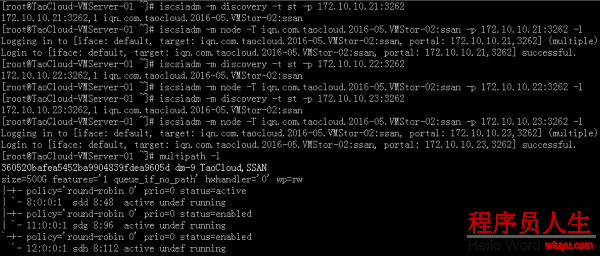

在命令行手動發現并連接不同IP上的同1IQN，然后通過multipath查看：
iscsiadm -m discovery -t st -p 172.10.10.21:3262
iscsiadm -m node -T iqn.xxx -p 172.10.10.21:3262 –l
multipath -l


iii.  注意事項
多路徑配置信息沒法持久化，連接的多路徑在節點重啟后，后備路徑會消失，需要重新連接后備路徑。

5、功能測試

1、測試方法

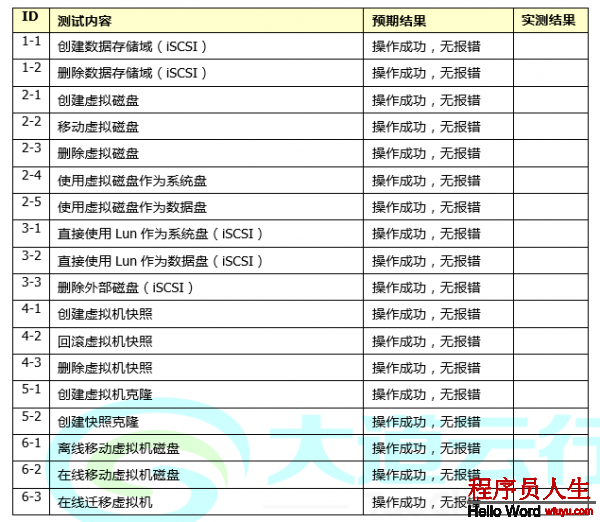

按上述方法和步驟成功部署和配置SSAN+oVirt計算存儲物理融會系統，我們就能夠將oVirt中所有的虛機存儲放置于SSAN存儲池，包括HostEngine和Guest VM所觸及的Image鏡像和云盤存儲。功能測試重點驗證數據存儲域、虛擬機磁盤、快照克隆回滾等常規存儲功能點，均在oVirt管理系統中進行操作。功能測試場景非常多，這里羅列了1部份存儲相干核心測試用例。

2、測試場景

6、高可用測試
1、測試方法
SSAN提供了多種數據可靠性和可用性機制，包括副本機制、iSCSI多路徑，為oVirt的高可用性提供基礎支持，包括HostEngine和Guest VM的高可用。這里重點摹擬iSCSI路徑故障和主機故障來驗證SSAN和oVirt的安全性和高可用性。

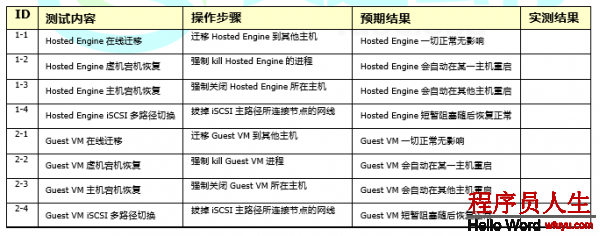

2、測試場景

7、性能測試
1、測試方法
性能是評估1個存儲產品最為關鍵的指標，包括IOPS、帶寬和延遲，這里采取FIO進行測試分析。
FIO是1個I/O標準測試和硬件壓力驗證工具，它支持13種不同類型的I/O引擎，支持塊裝備和文件系統測試，廣泛用于標準測試、QA、驗證測試等，支持Linux, Windows等操作系統。

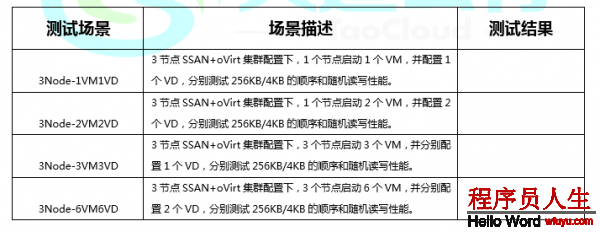

2、測試場景

8、總結
oVirt作為輕量級的IaaS解決方案被廣泛利用于桌面云和服務器虛擬化。oVirt支持NFS/iSCSI/FC等外部存儲系統和散布式文件系統，但是傳統存儲不管在性能、可用性、擴大性、管理性、本錢等方面都是難以滿足實際需求。

SSAN是典型的Server SAN，借助于軟件定義存儲、開放式X86標準架構和高性能SSD存儲介質，SSAN可以替換傳統SAN/NAS存儲，更好地滿足虛擬化對存儲的新需求。SSAN支持物理分離和融會部署方式，融會或超融會部署可以更好發揮本地存儲優先訪問策略優勢，可以提高資源利用效力，進1步下降了本錢。

實踐表明，SSAN+oVirt計算存儲融會是更加合適oVirt虛擬化的存儲解決方案。(完)
