Openstack liberty Glance上傳鏡像源碼分析

來源：程序員人生發布時間：2016-06-08 12:57:13 閱讀次數：4052次

該文同時發布在[ceph中國社區],署名為Thomas

在Openstack中創建云主機，首先得有鏡像，而Glance模塊提供鏡像服務功能，包括：鏡像的發現、檢索及存儲等，主要包括：glance-api和glance-registery兩個服務，分別負責鏡像的存儲和元數據管理。下面基于源碼，分析下鏡像的上傳進程。

上傳鏡像

先通過glance CLI上傳鏡像，來直觀的了解下鏡像上傳的進程：

# glance --debug image-create --file centos-7.0-x64-20g.qcow2 --disk-format raw --container-format bare --visibility public

通過在命令行中開啟--debug，我們可以發現，上傳鏡像進程中glance CLI會發送以下3個不同的要求：
這里寫圖片描述

這里寫圖片描述

那這3個要求分別干了甚么事呢？下面我們來逐一分解。

獲得鏡像屬性定義

通過glance/api/v2/router.py.API中定義的路由映照，我們知道上述的第1個要求由glance/api/v2/schemas.py.Controller.image方法處理，以下：

#路由映照，代碼節選
#完全的函數實現，請參考glance/api/v2/router.py.API.__init__
def __init__(self, mapper):
    #從/etc/glance/schema-image.json文件加載用戶定義屬性
    custom_image_properties = images.load_custom_properties()
    #創建glance/api/v2/schemas.py.Controller實例
    schemas_resource =
            schemas.create_resource(custom_image_properties)
    #定義路由映照：
    #curl -X GET /schemas/image  -> shemas_resource.image
    mapper.connect('/schemas/image',
                       controller=schemas_resource,
                       action='image',
                       conditions={'method': ['GET']})

#glance/api/v2/schemas.py.Controller.image
"""返回1個鏡像屬性字典，結構以下：
[
    'name': image,
    'properties':xxx
    'additionalProperties':xxx
    'definitions':xxx
    'required':xxx
    'links':xxx
]
"""字典值請看下面的分析進程
def image(self, req):
    return self.image_schema.raw()

self.image_schema在glance/api/v2/schemas.py.Controller.__init__方法中初始化:

def __init__(self, custom_image_properties=None):
    self.image_schema = images.get_schema(custom_image_properties)

它進1步調用glance/api/v2/images.py.ImagesController.get_schema方法：

def get_schema(custom_properties=None):
    #鏡像的基本屬性（是1個字典）：id,name,status等的定義及描寫，
    #通過glance CLI上傳鏡像成功后，這些字段信息會顯示在shell界面上
    properties = get_base_properties()
    """1個包括3個元素的字典列表,像是名字映照束縛
     [
        {'rel': 'self', 'href': '{self}'},
        {'rel': 'enclosure', 'href': '{file}'},
        {'rel': 'describedby', 'href': '{schema}'},
    ]
    """
    links = _get_base_links()
    #根據配置/etc/glance/glance-api.conf決定是生成
    #PermissiveSchema（默許）還是Schema，區分是PermissiveSchema
    #多設置了links參數
    if CONF.allow_additional_image_properties:
        schema = glance.schema.PermissiveSchema('image', properties, links)
    else:
        schema = glance.schema.Schema('image', properties)

    #合并用戶自定義屬性
    #屬性合并很簡單：先得到兩個屬性集的交集，然后判斷交集的值是不是沖突
    #如果值沖突，則拋異常，否則就合并數據集
    if custom_properties:
        for property_value in custom_properties.values():
            property_value['is_base'] = False
        schema.merge_properties(custom_properties)
    return schema

最后來看看raw方法，實現很簡單：調用父類的Schema返回鏡像屬性字典，同時更新additionalProperties屬性，然后將屬性字典返回給調用者

#glance/schema.py.PermissiveSchema
 def raw(self):
     raw = super(PermissiveSchema, self).raw()
     raw['additionalProperties'] = {'type': 'string'}
     return raw

#glance/schema.py.Schema
def raw(self):
    raw = {
        'name': self.name,
        'properties': self.properties,
        'additionalProperties': False,
    }
    if self.definitions:
        raw['definitions'] = self.definitions
    if self.required:
        raw['required'] = self.required
    if self.links:
        raw['links'] = self.links
     return raw

小結：第1個要求獲得了鏡像所支持的屬性字典定義，下面就該根據這些信息來驗證用戶輸入參數了。

更新數據庫

下面來分析第2個要求的處理進程，根據上述的--debug日志和路由映照，我們知道該要求由glance/api/v2/images.py.ImagesController.create方法處理：

 @utils.mutating
 def create(self, req, image, extra_properties, tags):
     """函數實現比較簡潔，調用`gateway`的方法分別創建`image_factory`
     和`image_repo`，后面的try{ }except代碼塊中，分別調用兩個對象的
     `new_image`方法進行1系列的校驗和`add`方法添加數據庫條目，最后返
     `image`對象給調用者；`gateway`在`ImagesController.__init__`方
     法中初始化，是1個`glance/gateway.py.Gateway`實例，其他對象的
     實例化也簡單明了，在這里不再表述。根據我們前述的glance CLI命令，
     輸入的參數值以下：
     req：是1個Request對象，包括該次要求的要求信息
     image： 是1個字典，包括該次要求的屬性，以下：
     {
         'container_format': u'bare',
         'disk_format': u'raw',
         'visibility': u'public'
     }
     extra_properties： 擴大屬性字典，這里為空
     tags：標簽，這里為空
     """
     image_factory =
         self.gateway.get_image_factory(req.context)
     image_repo = self.gateway.get_repo(req.context)

     #這里省略了，try{ }except異常處理

     #實現用戶認證，策略檢查，參數檢查等，具體請看下面的分析
     image =
     image_factory.new_image(extra_properties=extra_properties,
                                            tags=tags, **image)
     #進1步實現相干的檢查，發送消息通知并記錄數據
     image_repo.add(image)

     return image

接著來看看get_image_factory方法：

def get_image_factory(self, context):
    """根據下面的代碼實現，可以發現各對象間建立了1個調用鏈條：
    返回最外層的對象給調用者，調用時逐級調用內部的方法完成相干的操作，
    到達最里層對象后，又順著調用鏈逐級返回。其實，后面的`get_repo`方法
    也是采取類似的實現，下面的分析中不再贅述。另外`self.store_api`,
    `self.store_utils`,`self.db_api`等在`__init__`方法中實例化
    進程很直接，這里就不再分析了。
    """
    image_factory = glance.domain.ImageFactory()
    store_image_factory = glance.location.ImageFactoryProxy(
                image_factory, context, self.store_api,
                                        self.store_utils)
    quota_image_factory = glance.quota.ImageFactoryProxy(
                store_image_factory, context, self.db_api,
                                        self.store_utils)
    policy_image_factory = policy.ImageFactoryProxy(
                quota_image_factory, context, self.policy)
    notifier_image_factory = glance.notifier.ImageFactoryProxy(
                policy_image_factory, context, self.notifier)
    #用戶可以通過`/etc/glance/glance-api.conf中的
    #property_protection_file`選項配置屬性策略，默許為disabled
    if property_utils.is_property_protection_enabled():
        property_rules =
                    property_utils.PropertyRules(self.policy)
        pif = property_protections.ProtectedImageFactoryProxy(
                               notifier_image_factory, context,
                                                property_rules)
        authorized_image_factory =
                            authorization.ImageFactoryProxy(
                                                pif, context)
    else:
        authorized_image_factory =
                            authorization.ImageFactoryProxy(
                               notifier_image_factory, context)
   return authorized_image_factory

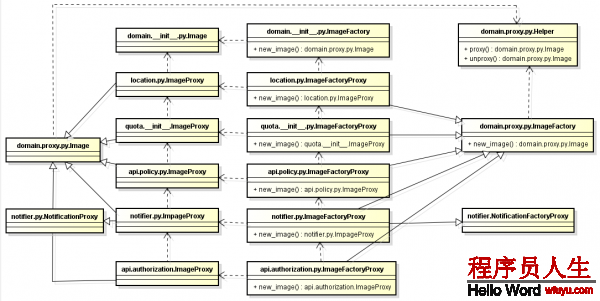

根據上面的分析，我畫了下面的類圖：

可以看到*ImageFactoryProxy類都繼承自glance/domain/proxy.py.ImageFactory，通過類名也能夠猜出它的功能：鏡像工廠，那就是用來創建封裝鏡像對象的；各個子類也分別實現:權限檢查、消息通知、策略檢查、配額檢查等。

另外各個*ImageFactoryProxy類都依賴于*ImageProxy類。而各*ImageProxy類都繼承自glance/domain/proxy.py.Image，該類描寫的是鏡像的屬性信息，包括：name，image_id, status等。各*ImageProxy類是對Image的擴大。

各個類的關系弄清楚下了，下面來看看new_image的實現：

#最外層的image_factory = #glance/api/authorization.py.ImageFactoryProxy, 作為調用入口
image =
     image_factory.new_image(extra_properties=extra_properties,
                                            tags=tags, **image)

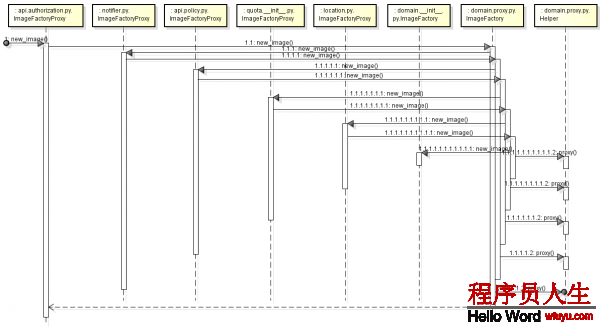

為更直觀的展現new_image的調用鏈，請看下面的序列圖：

序列圖中省略了各個ImageFactoryProxy.new_image方法中的其他處理進程。

可以看到new_image調用從最左側的
glance/api/authorization.py/ImageFactoryProxy1直到最深處（右數第3）的glance/domain/__init__.py/ImageFactory，它返回1個domain/__init__.py.Image對象，然后開始逐層往回
（location.py/ImageFactoryProxy到authorization.py/ImageFactoryProxy）調用
glance/domain/proxy.py/Helper.proxy方法，最后的結果是：返回1個經過各個*ImageProxy層層封裝的Image對象，如所示(從里到外)：

`__init__.py/Image` <- `location.py/ImagePorxy` <- ...... <- `authoriaztion.py/ImageProxy`

看到上面Image的封裝進程，有無覺得很像TCP/IP協議棧的封包進程呢！有封包，就1定會有解包，下面1起來看看：

""""add方法就是用來解包和封包的

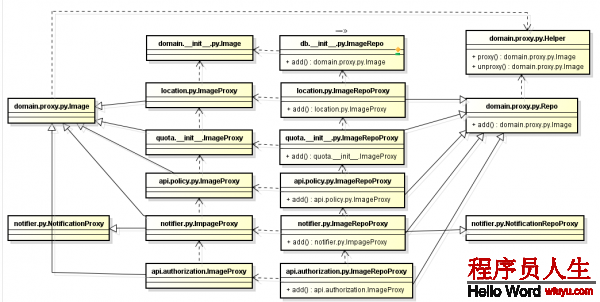

由上面的類圖2，我們知道：image_repo = authorization.py/ImageRepoProxy, 輸入參數image = authorization.py/ImageProxy
"""
image_repo.add(image)

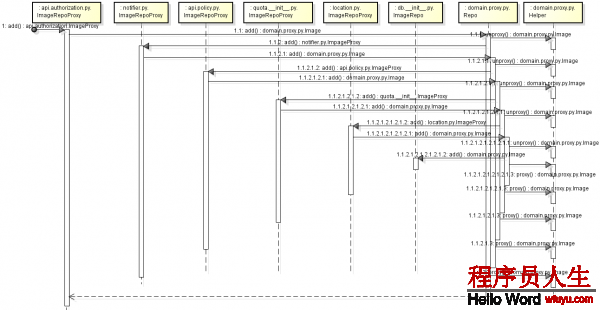

看圖說話（類圖見上面的圖2）：

咋1看，該序列圖和上面的很像吧！這就對了。可以看到add調用從最左側的
glance/api/authorization.py/ImageRepoProxy1直到最深處（右數2）的glance/db/__init__.py/ImageRepo，首先調用unproxy完成解包，然后記錄數據庫條目（這個時候可以在Dashboard上看到狀態為’已排隊’），接著開始逐層往回（location.py/ImageRepoProxy到authorization.py/ImageRepoProxy）調用
glance/domain/proxy.py/Helper.proxy方法，和前述ImageFactoryProxy類1樣，各ImageRepoProxy類也順次完成：權限檢查、屬性配額檢查、策略檢查和信息通知等，最后也是返回1個經過各個*ImageProxy層層封裝的Image對象，以供后續使用。

小結：經過上面的分析，我們知道上傳鏡像進程中的第2個要求，主要完成權限檢查，配額檢查，策略檢查，發布通知和記錄數據庫等操作。下面來看看鏡像文件的上傳進程。

上傳鏡像文件

根據前述glance CLI的debug日志及路由映照，我們可以很容易找到上傳鏡像文件的入口：

#glance/api/v2/image_data.py/ImageDataController.upload
@utils.mutating
def upload(self, req, image_id, data, size):
    """
    req：是1個Request對象，包括該次要求的詳細信息
    image_id：在第2個要求進程中生成的鏡像id，
                u'079ed99f-e5f6⑷9b1⑻6b4⑹95b56e26bd9'
    data： 1個Input對象，用來控制后面的鏡像文件數據塊上傳
    size：鏡像大小，由于命令行中沒有指定，這里為None

    和前面1樣self.gateway在__init__方法中實例化，指向glance/
    gateway.py/Gateway。get_repo方法返回和前述類圖2相同的對象
    """
    image_repo = self.gateway.get_repo(req.context)
    image = None

    #省略try{ }except異常處理

    #get方法與前述的add方法類似，首先從數據庫取出image_id指向的條目，
    #封裝成`domain/__init__.py/Image`對象，然后經過層層封裝返回
    #`authorization/ImageProxy`對象
    image = image_repo.get(image_id)
    #更新鏡像狀態為saving - ‘保存中’
    image.status = 'saving'

    #省略try{ }except異常處理

    #save方法與上面的get方法1樣，逐層調用`ImageRepoProxy`完成相干的
    #檢查，通知，最后更新數據庫條目狀態（這個時候可以在Dashboard上看
    #到狀態為'保存中'）
    image_repo.save(image)

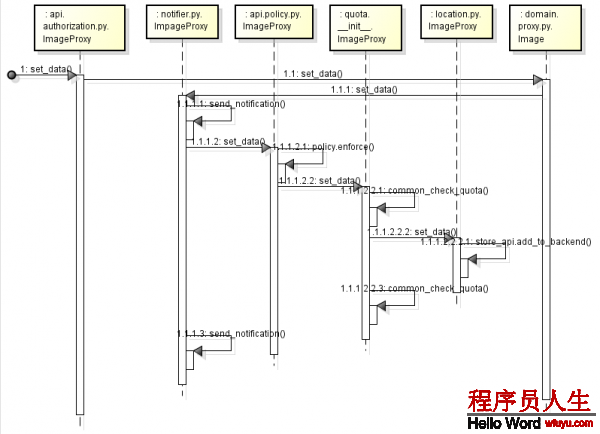

    #和上面的save方法類似的處理方式，逐層調用`ImageProxy`的set_data
    #，在該進程中會檢查用戶配額，發送通知，最后根據glance-api.conf文件
    #中配置存儲后端上傳鏡像文件（通過add方法）到指定地方存儲
    image.set_data(data, size)

    #鏡像上傳成功后（在`location.py/set_data方法中上傳文件成功后，
    #修改狀態為active），更新數據庫狀態為active（這個時候可以在
    #Dashboard上看到狀態為'運行中'），終究的信息是這樣的：
    """
    {
    'status': 'active', 'name': None,
    'checksum': 'd41d8cd98f00b204e9800998ecf8427e',
    'created_at': datetime.datetime(2016, 6, 1, 2, 4, 32),
    'disk_format': u'raw',
    'locations': [{'url': 'rbd://1ee20ded-caae⑷19d⑼fe3-
    5919f129cf55/images/079ed99f-e5f6⑷9b1⑻6b4-
    695b56e26bd9/snap', 'status': 'active', 'metadata': {}}],
    'properties': {},
    'owner': u'25520b29dce346d38bc4b055c5ffbfcb',
    'protected': False, 'min_ram': 0,
    'container_format': u'bare', 'min_disk': 0,
    'is_public': True, 'virtual_size': None,
    'id': u'079ed99f-e5f6⑷9b1⑻6b4⑹95b56e26bd9', 'size': 0}
    """
    image_repo.save(image, from_state='saving')
