灰度圖像--頻域濾波概論

來源：程序員人生發布時間：2015-02-09 09:02:41 閱讀次數：5493次

學習DIP第25天

轉載請標明本文出處：http://blog.csdn.net/tonyshengtan，歡迎大家轉載，發現博客被某些論壇轉載后，圖象沒法正常顯示，沒法正常表達本人觀點，對此表示很不滿意。有些網站轉載了我的博文，很開心的是自己寫的東西被更多人看到了，但不開心的是這段話被去掉了，也沒標明轉載來源，雖然這并沒有版權保護，但感覺還是不太好，出于尊重文章作者的勞動，轉載請標明出處！！！！

開篇空話

這兩天寫了1下頻域濾波的代碼，并且發現之前博客里代碼的1個BUG，產生BUG的緣由是1維存儲的2維矩陣行寬和列長被寫反了，而且測試沒有測出來，看來測試是必要的，而且還學習了下使用github，托管代碼，由于是小菜，托管HelloWorld也不丟人，頻域濾波打算寫兩到3篇，然后結束，進行下1大塊問題的研究。

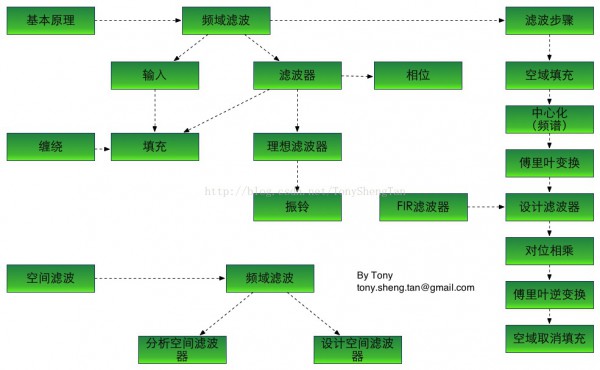

頻域濾波的主要知識框架作了1個結構圖，完全個人理解，如有理論上的問題，請及時指出：

頻域濾波基礎

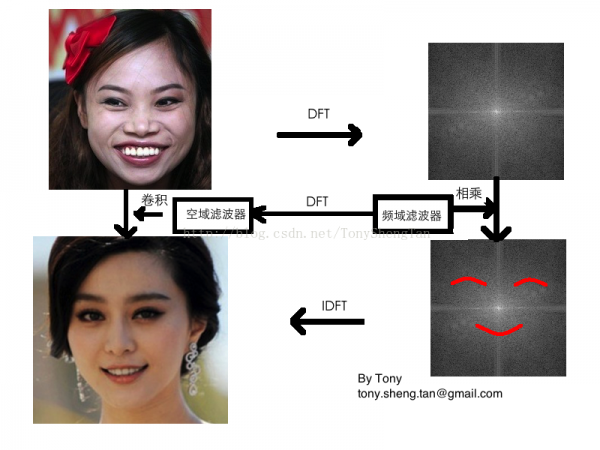

對空域濾波和時域濾波，其最重要的理論基礎就是，頻率域的高頻部份對應于空域中變化峻峭的細節，而頻域的低頻部份對應于空域變化換面的平坦區域，為了得到平滑或峻峭的部份，我們就想到了頻域濾波，在空域中對細節和非細節的提取和定義并沒有頻域那末直接與明確，通過頻域這個實驗室，可以得出很多針對不同問題，特殊的濾波器，然后將其轉換到空域，生成小模板，使用卷積運算來完成快速的濾波，到達我們的目的。基本關系示意圖：

沒錯，冰冰和鳳姐就差1個濾波器！（此為示意圖，沒有這樣的濾波器，請勿模仿0.0）

我們的基本原理就是高頻對應變化峻峭的部份，低頻對應變化緩慢的部份。低頻和高頻在頻率域以數字度量，濾波器對頻域的數字進行不同程度的增強或抑制，以后進行逆變換，得到想要的圖象，頻域濾波器必須在頻域關于原點對稱，不然對稱部份頻率的逆變換將是原圖產生偽影效果。

影響頻域濾波效果的只有輸入和濾波器，對未處理的輸入，如果直接進行DFT和濾波的話，會產生糾纏效果，我們來看數學效果:

卷積定理表明：對3x3的兩個矩陣a和b的卷積，應當?shù)扔赼的DFT和b的DFT對位相乘（對位相乘的意思就是對a和b對位相乘的結果c，c(x,y)=a(x,y)*b(x,y)，而非1般的矩陣相乘），再進行IDFT變換，就能夠得到和空域的卷積結果，但我們得到的結果是：

clear all;clc; a=[1 2 1;1 1 1 ;0 2 1]; fa=fft2(a); b=[3 2 1;3 1 1 ;2 0 1]; fb=fft2(b); temp=eye(3); for R=1:3 for C=1:3 temp(R,C)=fa(R,C)*fb(R,C); end end res=ifft2(temp);

卷積

等于結果：

通過我們用手計算，發現結果不對，這是甚么緣由呢，我們暫時不說緣由，我們把矩陣用0擴充到5x5：

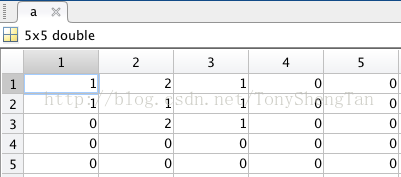

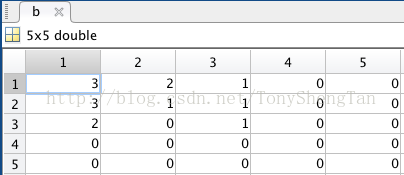

clear all;clc; a=[1 2 1 0 0;1 1 1 0 0;0 2 1 0 0;0 0 0 0 0;0 0 0 0 0]; fa=fft2(a); b=[3 2 1 0 0;3 1 1 0 0;2 0 1 0 0;0 0 0 0 0;0 0 0 0 0]; fb=fft2(b); temp=eye(5); for R=1:5 for C=1:5 temp(R,C)=fa(R,C)*fb(R,C); end end res=ifft2(temp);

卷積

等于

沒錯，看紅色框框，和我們用筆算的3x3的結果1樣；

緣由是，如果對1個有限寬度為A的信號使用寬度為B的窗進行卷積，那末結果將會是1個寬度為A+B⑴的信號，但如果信號寬度為A但周期也是A即信號尾部和下1個周期的頭是緊挨著的話，那末進行卷積的時候尾部的信號就會和頭部的信號相互糾纏，使結果的頭部和尾部遭到污染，中間部份保持正確，但如果信號比較短，就像上面3x3的話就完全被污染了。

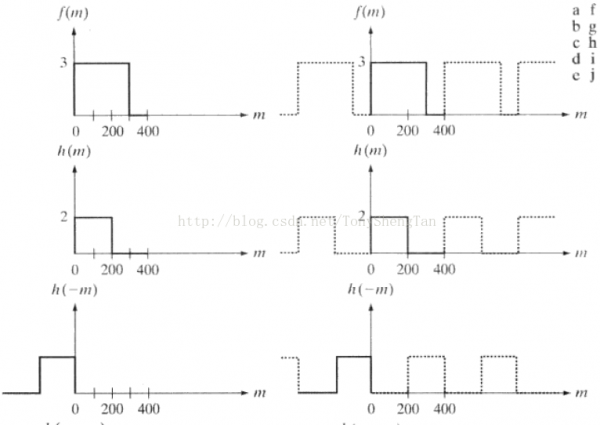

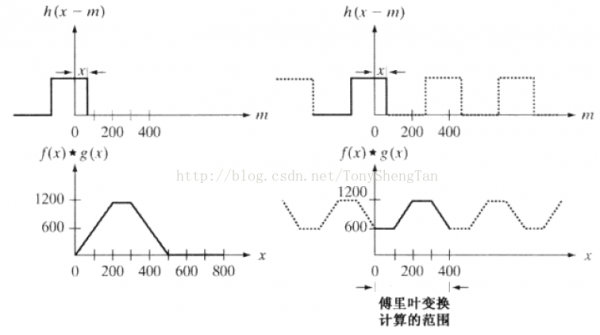

但上面的信號是其實不是周期的，而是有限寬度的，問題就出在DFT上，由于DFT把信號擴充了，而且是周期性的擴充，DFT時信號實際上是這樣的：

所以DFT的兩個信號就是周期的而不是我們之前輸入的信號，所以就會產生糾纏

避免這個問題很簡單，對兩個矩陣都用用0進行填充，填充成5x5后，得到正確的卷積結果。

濾波器的特性，濾波器是對傅里葉譜的實部和虛部進行等比增強或抑制，也就是傅里葉譜經過濾波器后，相位是沒有變化的，主要緣由之條件到過，就是1個譜的相角決定了圖片的主要結構特點，所以，如果改變相角，那圖片將產生巨大問題，所以使用的濾波器都是0相移的，但如果使用非0相移可以得到其他目的的結果，比如讓1幅圖面目全非。

對理想濾波器，我們必須斟酌其擴充問題，緣由是，離線理想濾波器是頻域的，其擴充應當在空域進行，而理想濾波器的IDFT在空域不是有限的而是1個無窮的sinc函數，進行階段后再填充，返回頻率域后填充后的濾波器將產生嚴重的振鈴現象，這里我們的辦法是只對圖象進行填充，填充到原圖的4倍大小，然后使用填充后大小的濾波器，來減輕纏繞問題，同時時使問題簡單化，但只是減緩纏繞問題，振鈴問題仍然存在。

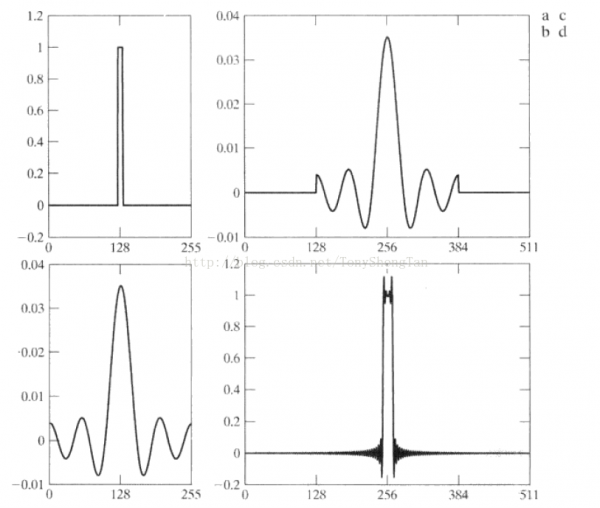

上圖a為頻率域1維理想濾波器，b為IDFT后的空間波形，c是進行填充，d是填充后DFT的結果

下面我來解釋下振鈴現象，來個官方的解釋：

振鈴效應（Ringingeffect）是影響復原圖象質量的眾多因素之1，其典型表現是在圖象灰度劇烈變化的鄰域出現類吉布斯（Gibbs）散布--(滿足給定束縛條件且熵最大的散布)的振蕩。在圖象盲復原中，振鈴效應是1個不可忽視的問題，其嚴重下降了復原圖象的質量，并且使得難于對復原圖象進行后續處理。振鈴效應是由于在圖象復原當選取了不適當?shù)膱D象模型釀成的；在圖象盲復原中如果點分散函數選擇不準確也是引發復原結果產生振鈴效應的另外一個緣由，特別是選用的點分散函數尺寸大于真實點分散函數尺寸時，振鈴現象更加明顯；振鈴效應產生的直接緣由是圖象退化進程中信息量的丟失，特別是高頻信息的丟失。

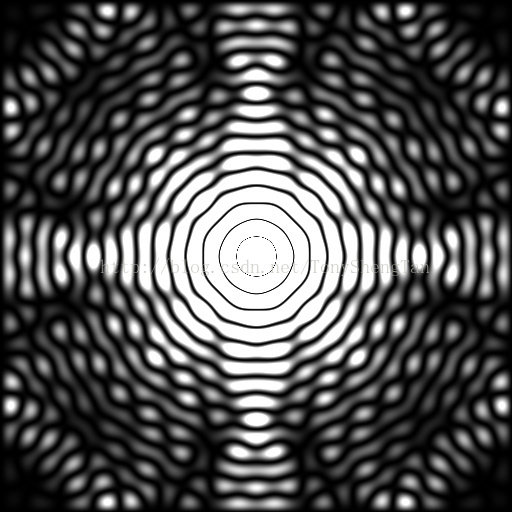

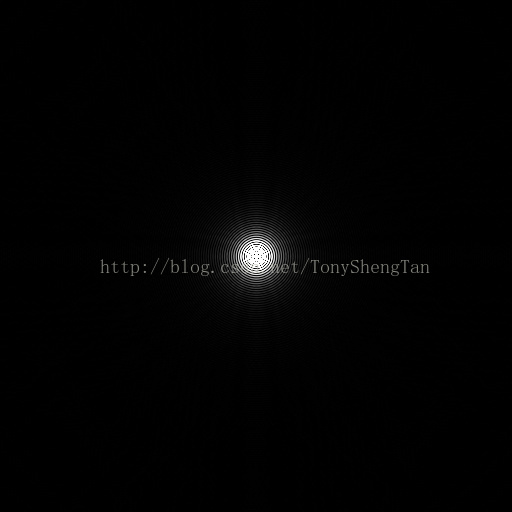

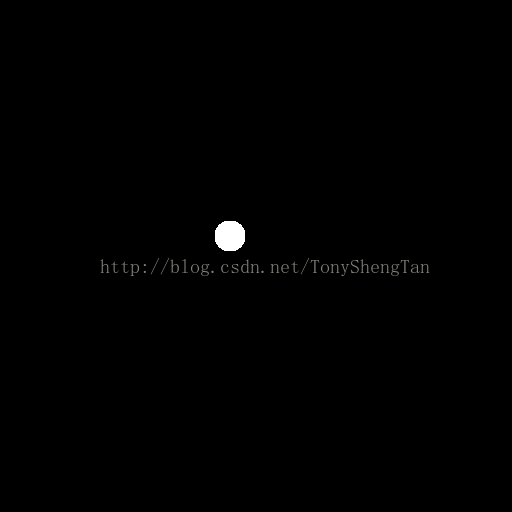

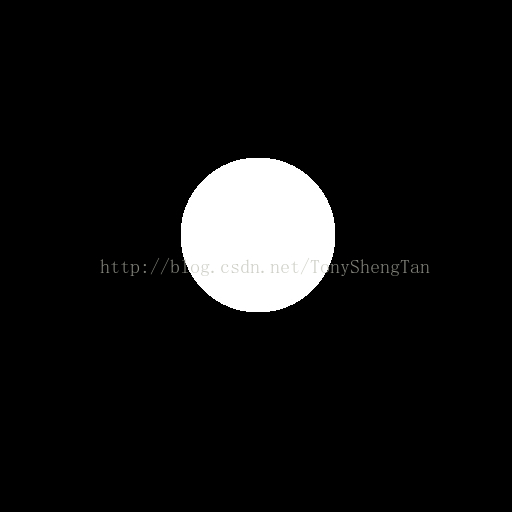

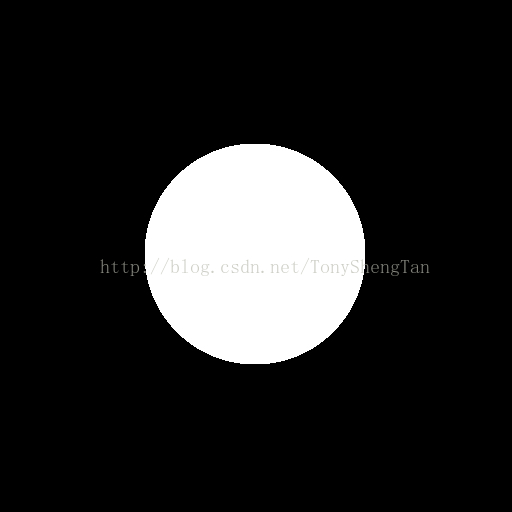

官方解釋可能不好理解，在頻域理想濾波器情況下，其實就是sinc函數產生的，只斟酌上圖的a和b，a是頻域理想濾波器，b就是空域與之對應的濾波器，圖象如果和b卷積，結果必定產生類似波浪1樣的噪聲，圖象邊沿將會產生抖動，邊沿變寬，這就是振鈴效果，我們來視察不同截止頻率的理想濾波器和其IDFT效果：

可以看出越寬（截止頻率大）的濾波器頻域振鈴越步明顯，相反，越窄的濾波器，空域振鈴效果越大。

頻域濾波進程

頻率域濾波的進程：由于我們要得到的是圖象，輸入是圖象，輸出也是圖象，這個進程叫圖象處理，如果輸出的時頻譜或其他的，我們叫圖象分析，濾波器的主要參數是類型和截止頻率。

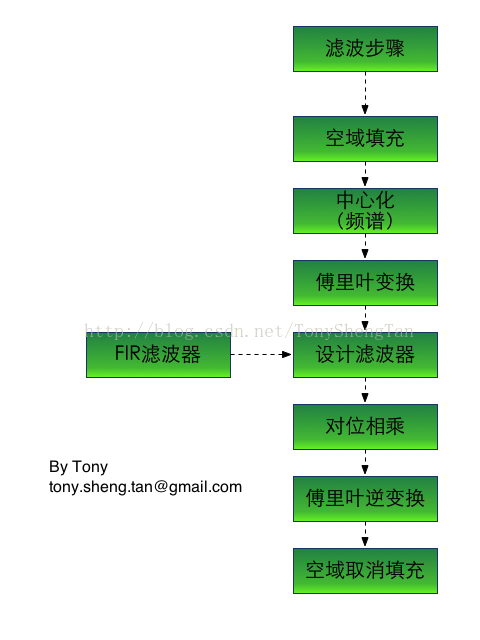

下面來看1下算法的完全計算進程：

原圖：

空域填充：

用0對圖片進行填充，得到4倍原圖的新圖象

頻譜中心化

這是為了配合濾波器，由于濾波器1般被設計為中間為低頻，4周為高頻的模式

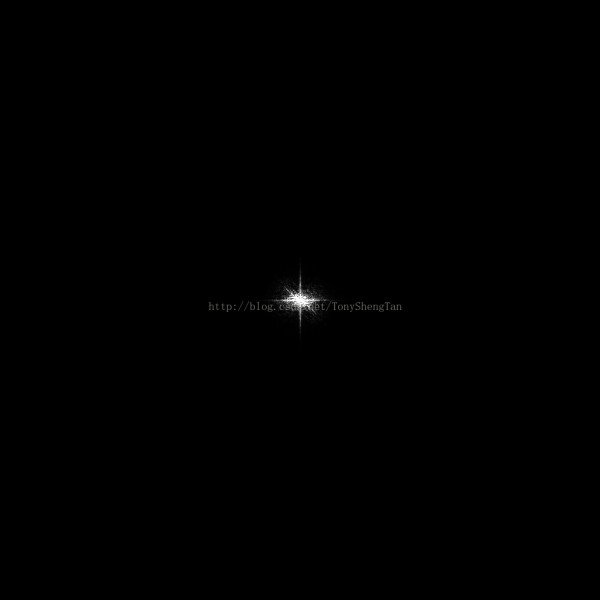

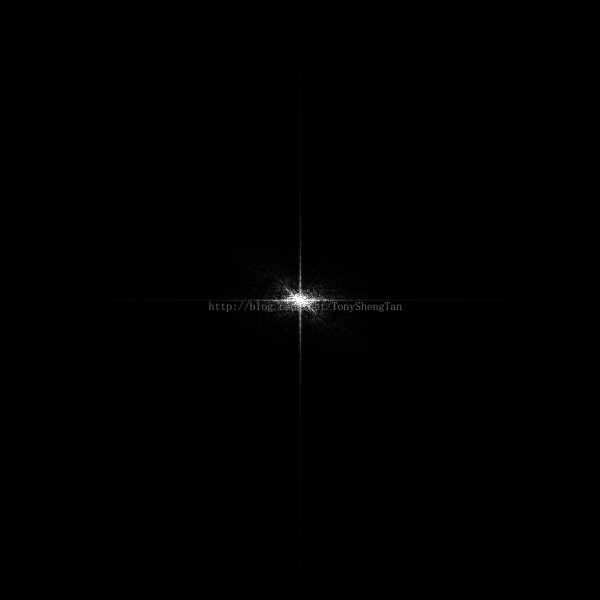

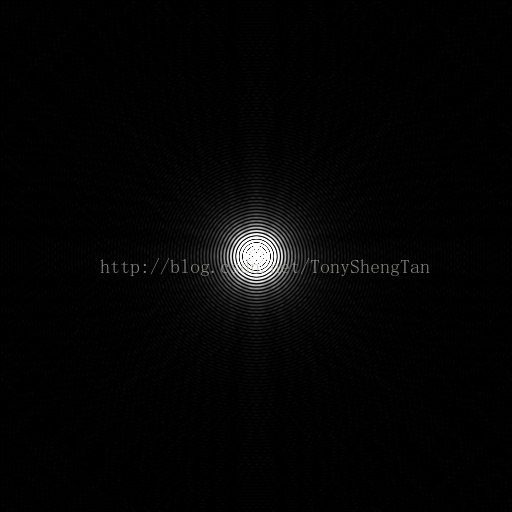

DFT：

過度到頻域

設計濾波器

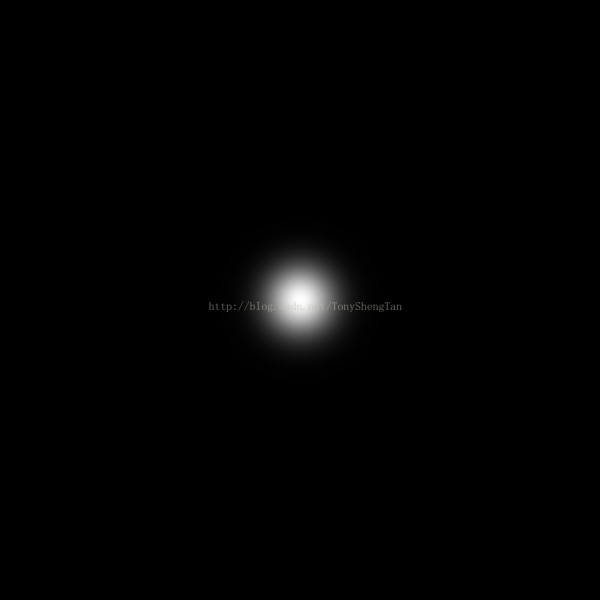

FIR濾波器，有限長單位沖激響應濾波器，又稱為非遞歸型濾波器，圖象處理中都使用這類濾波器產生1個高斯低通濾波器：

對位相乘：

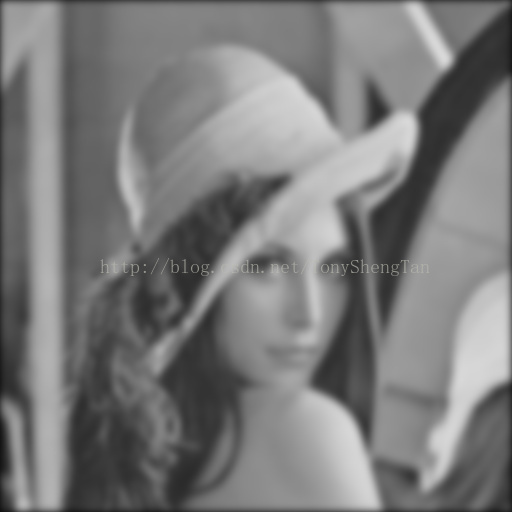

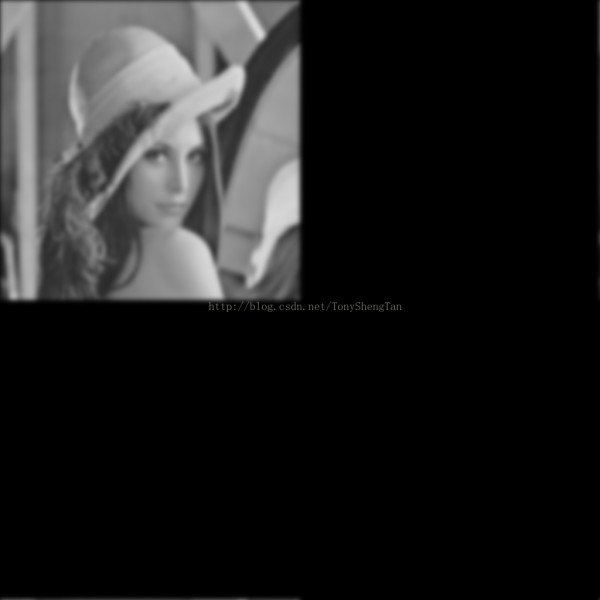

IDFT：

將濾波結果重建為圖象

空域取消填充：

將填充過的圖象恢復

代碼：

#include "filter.h" static void showfilter(double *filter,int width,int height){ IplImage *show=cvCreateImage(cvSize(width, height),8,1); for(int i=0;i<width;i++) for(int j=0;j<height;j++){ cvSetReal2D(show, j, i, filter[i*width+j]*255.0); } cvNamedWindow("Filter", 1); cvShowImage("Filter", show); cvWaitKey(0); cvSaveImage("/Users/Tony/DIPImage/step.jpg", show, 0); cvReleaseImage(&show); } void MatrixMulti_R_C(double *src1,Complex *src2,Complex *dst,int size){//m(1,1)=a(1,1)*b(1,1); for(int i=0;i<size;i++){ dst[i].real=src2[i].real*src1[i]; dst[i].imagin=src2[i].imagin*src1[i]; } } int ChangtoPower2(int size){ size--;//避免為2的冪的size會被擴大 int i=0; while ((size/=2)>0) { i++; } return 2<<i; } //將圖象伸縮到2的冪次大小，并填充 void ResizeMatrix4FFT(IplImage *src,IplImage **dst){ int width=src->width; int height=src->height; int re_width=ChangtoPower2(width); int re_height=ChangtoPower2(height); IplImage *temp=cvCreateImage(cvSize(re_width, re_height), src->depth, src->nChannels); cvResize(src, temp, 0); *dst=cvCreateImage(cvSize(re_width*2, re_height*2), src->depth, src->nChannels); cvZero(*dst); for(int i=0;i<re_width;i++) for(int j=0;j<re_height;j++) cvSetReal2D(*dst, j, i, cvGetReal2D(temp, j, i)); cvReleaseImage(&temp); } //將擴充后的圖象還原為左上角的 void CutImage421(IplImage *src,IplImage *dst){ //IplImage *temp=cvCreateImage(cvSize(src->width/2, src->height/2), src->depth, src->nChannels); int width=dst->width; int height=dst->height; for(int i=0;i<width;i++) for(int j=0;j<height;j++) cvSetReal2D(dst, j, i, cvGetReal2D(src, j, i)); } //頻域濾波 void FrequencyFiltering(IplImage *src,IplImage *dst,int filter_type,double param1,int param2){ IplImage *temp=NULL; //調劑至2的冪，并用黑色填充，避免周期纏繞 ResizeMatrix4FFT(src, &temp); int fft_width=temp->width; int fft_height=temp->height; //產生濾波器 double *filter=(double *)malloc(sizeof(double)*fft_height*fft_width); if(filter==NULL){ printf("frequency filter malloc faile"); exit(0); } //生成濾波器 switch(filter_type){ case ILPF: IdealLPFilter(filter, fft_width, fft_height, param1); break; case BLPF: if(param2<0) param2=2; ButterworthLPfilter(filter, fft_width, fft_height, param1, param2); break; case GLPF: GaussianLPFilter(filter, fft_width, fft_height, param1); break; case IHPF: IdealHPFilter(filter, fft_width, fft_height, param1); break; case BHPF: if(param2<0) param2=2; ButterworthHPfilter(filter, fft_width, fft_height, param1, param2); break; case GHPF: GaussianHPFilter(filter, fft_width, fft_height, param1); break; } //FFT Complex *temp_complex=(Complex*)malloc(sizeof(Complex)*fft_height*fft_width);//fft結果 if(temp_complex==NULL){ exit(0); } ImageFFT(temp, temp_complex); //相乘 MatrixMulti_R_C(filter,temp_complex,temp_complex,fft_width*fft_height); //IFFT ImageIFFT(temp_complex, temp, temp->width, temp->height); //還原圖象 IplImage *result2=cvCreateImage(cvSize(temp->width/2, temp->height/2), temp->depth, temp->nChannels); CutImage421(temp, result2); cvResize(result2, dst, 0); free(filter); free(temp_complex); cvReleaseImage(&temp); cvReleaseImage(&result2); }

空域濾波與頻域濾波

空域和頻域的橋梁是傅里葉變換，而紐帶是卷積定理，對頻域的特性，我們將其看作1個實驗室，進行實驗并產生小的濾波模板，將小的濾波模板對空域圖象進行循環卷積，得到我們想要的結果，空域小模板多半是奇數大小的（3x3，5x5）的，其計算復雜度低，進程簡單，用時較短，這就是之條件到的那個面試的問題的答案，如果我當時把這個進程給面試官講清楚，估計我現在就是1名圖象工作者了。
