多臺路由器組網連接上網設置圖文教程

　　本文主要以有線路由器TL-R460+和無線路由器TL-WR541G+為例為詳細教大家多臺路由器組網設置教程。

　　一、網絡拓撲分析

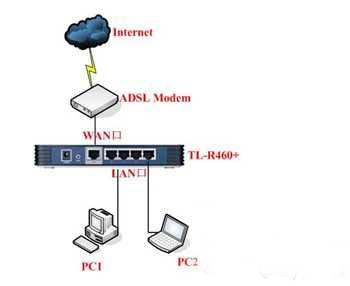

　　1、假設您有一條ADSL寬帶線，經過TL-R460+寬帶路由器實現了兩臺電腦共享上網，網絡連接示意圖如下：

　　寬帶線〈—〉A(chǔ)DSL MODEM〈—〉(WAN口)R460+(LAN口)〈—〉電腦

　　2、由于某些原因，您購買了TL-WR541G+無線寬帶路由器，想要網絡能夠提供無線接入功能，這時候必定是從TL-R460+的LAN口引出一根網線連接TL-WR541G+，那么應該連接WR541G+的WAN口呢?還是連結WR541G+的LAN口?網絡連接示意圖有如下兩種：

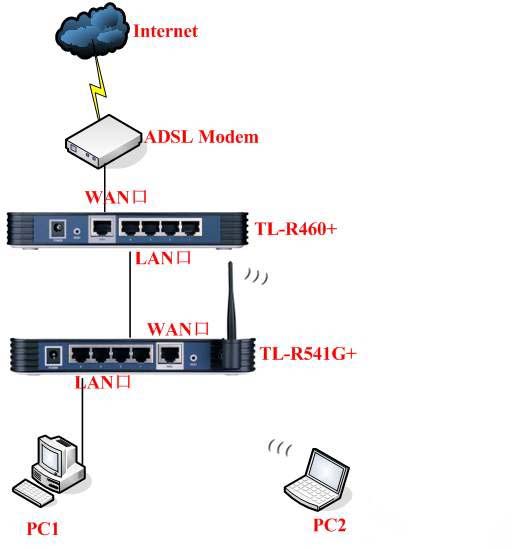

　　1)寬帶線〈—〉A(chǔ)DSL MODEM〈—〉R460+(LAN口)〈—〉(WAN口)WR541G+(無線)〈—〉電腦

　　按照這種接線方法，只要進行如下的設置即可：

　　首先將電腦2的IP地址配置為192.168.1.X (X取自然數范圍2—254)，通過http://192.168.1.1進入WR541G+的管理界面，在“網絡參數”-“LAN口設置”里面，將LAN口IP地址改為： 172.16.1.1(注意：此地址可以更改為和原地址段不同的任意內網地址)，保存提示重啟路由器。

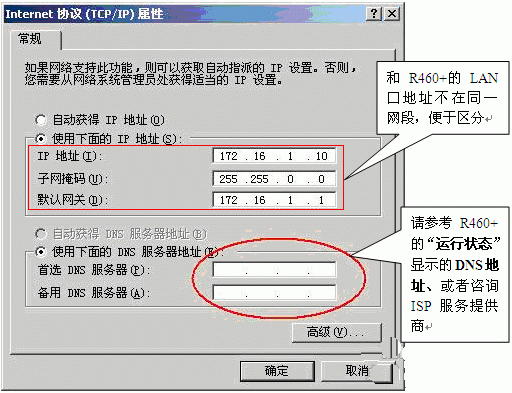

　　接下來再將電腦的IP地址修改為172.16.1.X (X 取自然數范圍2～254)，如下圖所示：

　　再次通過http://172.16.1.1地址進入WR541G+的管理界面對WAN口進行配置，這種連接方式下需要在WR541的配置界面中的WAN口設置中配置靜態IP,參數如下：

　　IP地址：192.168.1.X (X取自然數范圍2～254)

　　子網掩碼：255.255.255.0

　　默認網關：192.168.1.1

　　注意：通過此種方式連接后路由器R460+下面的電腦不能與WR541G+下面的電腦通過網上鄰居互訪。

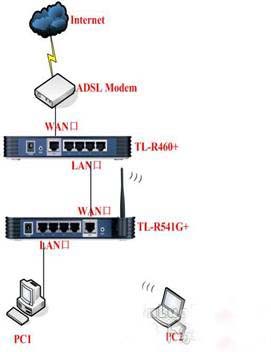

　　2)寬帶線〈—〉A(chǔ)DSL MODEM〈—〉R460+(LAN口)〈—〉(LAN口)WR541G+(無線)〈—〉電腦

　　這種連接方式因為沒有使用WR541G+的WAN口所以也就沒有必要配置WAN口了，只需要配置如下部分：

　　首先，需要關閉WR541G+的DHCP服務器功能(選擇“不啟用”即可)。

　　其次，更改一下WR541G+的LAN口IP地址(和TL-R460+的LAN口地址在同一網段)，比如改為 ：192.168.1.254 ，只要此IP地址沒有被其它電腦使用即可。

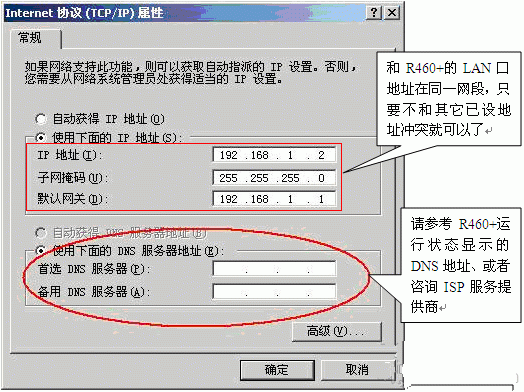

　　接下來就是通過無線或者有線方式連接WR541G+和電腦，上面兩步配置完以后，WR541G+就相當于一臺“無線交換機”，所以通過有線或者無線方式連接在WR541G+上面的電腦的TCP/IP屬性要和R460+保持一致!就相當于這些電腦是直接連接在R460+ LAN口下面的電腦，電腦的TCP/IP屬性參數配置如下圖所示：

　　通過上面配置之后，就可以實現內網多臺路由器下面的電腦共享上網。
