最近項目在頻繁的操作excel，里邊觸及到很多和圖表有關的東西。有時候需要使用java操作excel自帶的圖標，比較復雜的我們都是使用excel模板的情勢實現。
除此以外，也有1些功能只需要生成對應的圖標樣式的圖片就好，我們實現的時候主要用了兩種方式，1種就是由前臺生成圖片base64碼，然后后臺解碼生成圖片插入到excel，但是這類方式有 1定的局限性，也就是當某些功能需要后臺定時生成excel的時候，就沒法獲得這個圖片。
因而我們采取了另外一種方法，也就是是用jfreechart生成對應的圖片，然后結合poi插入到excel對應的位置，下圖是項目中使用后的真實效果：
圖1是前端base64碼生成的：

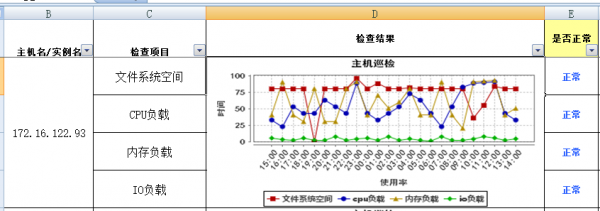

圖2是后臺jfreechart生成的：
以下是抽空做的1個簡單的整理：
1、maven導包：
<dependency>
<groupId>org.apache.poi</groupId>
<artifactId>poi-ooxml</artifactId>
<version>3.8</version>
</dependency>
<dependency>
<groupId>org.apache.poi</groupId>
<artifactId>poi-scratchpad</artifactId>
<version>3.8</version>
</dependency>
<dependency>
<groupId>jfree</groupId>
<artifactId>jfreechart</artifactId>
<version>1.0.13</version>
</dependency>2、java測試main方法代碼：
package test;
import java.awt.BasicStroke;
import java.awt.Color;
import java.awt.Font;
import java.awt.image.BufferedImage;
import java.io.ByteArrayOutputStream;
import java.io.File;
import java.io.FileOutputStream;
import java.io.IOException;
import java.util.ArrayList;
import java.util.List;
import javax.imageio.ImageIO;
import org.apache.poi.hssf.usermodel.HSSFClientAnchor;
import org.apache.poi.hssf.usermodel.HSSFPatriarch;
import org.apache.poi.hssf.usermodel.HSSFSheet;
import org.apache.poi.hssf.usermodel.HSSFWorkbook;
import org.jfree.chart.ChartColor;
import org.jfree.chart.ChartFactory;
import org.jfree.chart.ChartUtilities;
import org.jfree.chart.JFreeChart;
import org.jfree.chart.axis.CategoryAxis;
import org.jfree.chart.axis.CategoryLabelPositions;
import org.jfree.chart.axis.NumberAxis;
import org.jfree.chart.axis.NumberTickUnit;
import org.jfree.chart.axis.ValueAxis;
import org.jfree.chart.plot.CategoryPlot;
import org.jfree.chart.plot.PlotOrientation;
import org.jfree.chart.renderer.category.LineAndShapeRenderer;
import org.jfree.chart.title.LegendTitle;
import org.jfree.chart.title.TextTitle;
import org.jfree.data.category.DefaultCategoryDataset;
import org.jfree.ui.RectangleEdge;
/**
* 結合poi和jfreechart創建圖表圖片
*
* @author tuzongxun
* @date 2016年9月19日 上午10:55:09
*/
public class ExcelDemo2 {
public static void main(String[] args) throws Exception {
// excel2003工作表
HSSFWorkbook wb = new HSSFWorkbook();
HSSFSheet sheet = wb.createSheet("Sheet 1");
ByteArrayOutputStream byteArrayOut = new ByteArrayOutputStream();
;
// 設置具體數據
List<String> timeList = new ArrayList<String>();
timeList.add("10:00");
timeList.add("11:00");
timeList.add("12:00");
List<Integer> appList = new ArrayList<Integer>();
appList.add(120);
appList.add(200);
appList.add(150);
List<Integer> oraList = new ArrayList<Integer>();
oraList.add(230);
oraList.add(200);
oraList.add(235);
// 設置圖片中的字體和色彩和字號
Font titleFont = new Font("黑體", Font.BOLD, 12);
Font xfont = new Font("黑體", Font.BOLD, 10);
Font labelFont = new Font("黑體", Font.BOLD, 10);
// 設置數據區域
DefaultCategoryDataset dataset = new DefaultCategoryDataset();
for (int i = 0; i < timeList.size(); i++) {
String time = timeList.get(i);
dataset.addValue(appList.get(i), "蘋果", time);
dataset.addValue(oraList.get(i), "橘子", time);
}
JFreeChart chart = ChartFactory.createLineChart("水果時間段銷量", "時間", "銷量", dataset, PlotOrientation.VERTICAL, true,
true, true);
// 設置圖例字體
chart.getLegend().setItemFont(new Font("黑體", Font.BOLD, 10));
// 設置標題字體
chart.setTitle(new TextTitle(chart.getTitle().getText(), titleFont));
// 圖形的繪制結構對象
CategoryPlot plot = chart.getCategoryPlot();
// 獲得顯示線條的對象
LineAndShapeRenderer lasp = (LineAndShapeRenderer) plot.getRenderer();
// 設置拐點是不是可見/是不是顯示拐點
lasp.setBaseShapesVisible(true);
// 設置拐點不同用不同的形狀
lasp.setDrawOutlines(true);
// 設置線條是不是被顯示填充色彩
lasp.setUseFillPaint(false);
LineAndShapeRenderer renderer = (LineAndShapeRenderer) plot.getRenderer();
// 設置折線大小和折線的色彩
renderer.setSeriesStroke(0, new BasicStroke(1.0F));
renderer.setSeriesPaint(0, new Color(210, 105, 30));
renderer.setSeriesStroke(1, new BasicStroke(1.0F));
renderer.setSeriesPaint(1, new Color(0, 191, 255));
// 設置折點的大小
lasp.setSeriesOutlineStroke(0, new BasicStroke(0.025F));
lasp.setSeriesOutlineStroke(1, new BasicStroke(0.05F));
// 設置網格線
plot.setDomainGridlinePaint(Color.gray);
plot.setDomainGridlinesVisible(true);
plot.setRangeGridlinePaint(Color.gray);
plot.setRangeGridlinesVisible(true);
// x軸
CategoryAxis domainAxis = plot.getDomainAxis();
// 設置x軸不顯示，即讓x軸和數據區重合
domainAxis.setAxisLineVisible(false);
// x軸標題
domainAxis.setLabelFont(xfont);
// x軸數據傾斜
domainAxis.setCategoryLabelPositions(CategoryLabelPositions.createUpRotationLabelPositions(0.95D));
// X軸坐標上數值字體
domainAxis.setTickLabelFont(labelFont);
// 設置Y軸間隔
NumberAxis numAxis = (NumberAxis) plot.getRangeAxis();
numAxis.setTickUnit(new NumberTickUnit(50));
// y軸
ValueAxis rangeAxis = plot.getRangeAxis();
rangeAxis.setLabelFont(xfont);
// 設置y軸不顯示，即和數據區重合
rangeAxis.setAxisLineVisible(false);
// y軸坐標上數值字體
rangeAxis.setTickLabelFont(labelFont);
rangeAxis.setFixedDimension(0);
CategoryPlot cp = chart.getCategoryPlot();
// 背風景設置
cp.setBackgroundPaint(ChartColor.WHITE);
cp.setRangeGridlinePaint(ChartColor.GRAY);
// 創建圖例，設置圖例的位置，這里的設置實際不起作用，怎樣設都在下邊
LegendTitle legendTitle = new LegendTitle(chart.getPlot());
legendTitle.setPosition(RectangleEdge.BOTTOM);
try {
ChartUtilities.writeChartAsPNG(byteArrayOut, chart, 400, 200);
String fileSavePath = "exTest.png";
BufferedImage bufferImg = ImageIO.read(new File(fileSavePath));
ImageIO.write(bufferImg, "png", byteArrayOut);
} catch (IOException e) {
}
// 畫圖的頂級管理器，1個sheet只能獲得1個（1定要注意這點）
HSSFPatriarch patriarch = sheet.createDrawingPatriarch();
// 8個參數，前4個表示圖片離起始單元格和結束單元格邊沿的位置，
// 后4個表示起始和結束單元格的位置，以下表示從第2列到第12列，從第1行到第15行,需要注意excel起始位置是0
HSSFClientAnchor anchor = new HSSFClientAnchor(0, 0, 0, 0, (short) 2, (short) 1, (short) 12, (short) 15);
anchor.setAnchorType(3);
// 插入圖片
patriarch.createPicture(anchor, wb.addPicture(byteArrayOut.toByteArray(), HSSFWorkbook.PICTURE_TYPE_PNG));
// excel2003后綴
FileOutputStream fileOut = new FileOutputStream("exTest.xls");
wb.write(fileOut);
fileOut.close();
}

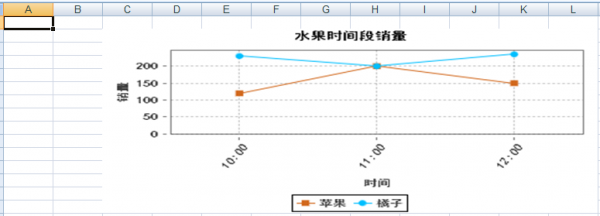

}結果如圖：
