本文J將對MATLAB自帶的MPC例子進行詳細剖析
MPC:Model Predictive Control Toolbox
開始設計工具:通過輸入MATLAB命令:‘mpctool’開始設計工具。

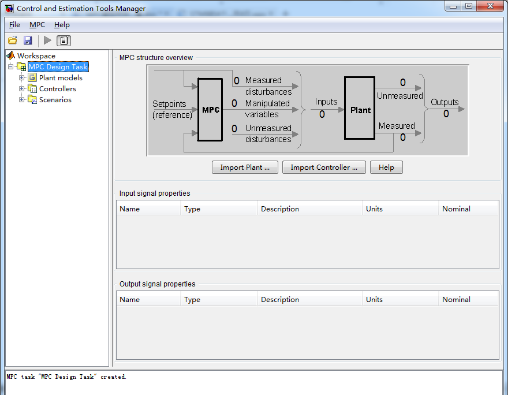

下圖1中的圖形中左邊的3個欄目分別為受控對象模型(plant model)、模型預測控制器(Controllers)、仿真器(Scenarios)。
模型預測控制工具箱是1個圖形用戶界面的設計。這個GUI是控制和評估工具管理器GUI的1部份。見下圖

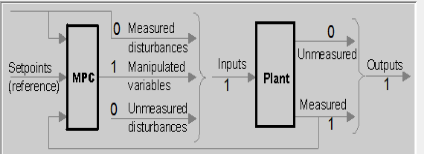

Mo(measured output):當前可丈量的輸出信號
Ref(Reference signa):參考信號
Md(optional measured disturbance signa):可選的丈量干擾信號
Mv(optimal manipulated variables ):最優操縱變量
MPC1般通過求解1個2次計劃(這里我們使用ord45)來計算最優操縱變量

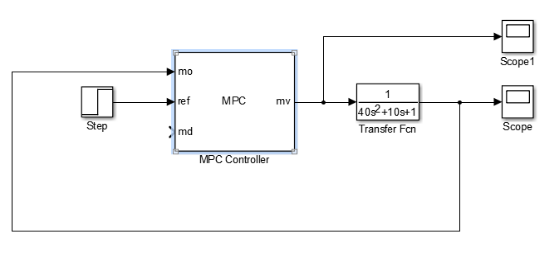

1個簡單的例子以下圖所示:
2.1系統描寫
如果你的對象模型是非線性,設計1個控制器操作在1個特定的目標地區表現優良,但可能在其他地區表現不佳。補償?shù)慕?jīng)常使用方法是設計多個控制器,每一個面向1個特定的操作條件的組合。他們之間切換實時隨著情況的變化。取得這項技術的調度是1個傳統的例子。下面的例子顯示了如何調和多個模型預測控制器

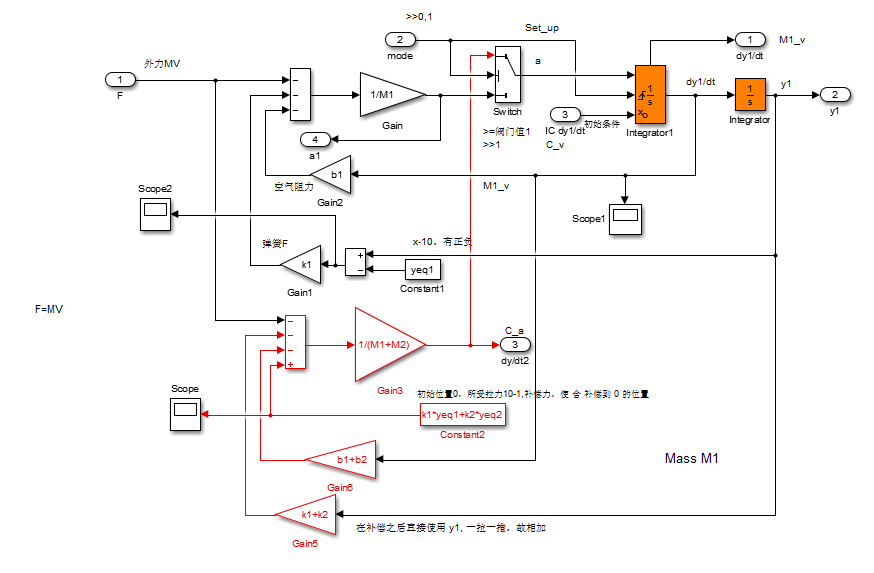

該系統是由兩個物體M1和M2分別連接到兩個獨立的彈簧k1和k2組成。假定當M1和M2碰撞的時候是完全非彈性碰撞。力F對M1來講是拉力,這是可操縱變量( manipulated variable MV)。目標是使M1的位置y1跟蹤給定參考位置r(Reference signa)。
當M1和M2分離時,M1自由地移動。產生碰撞的時候,由因而完全非彈性碰撞,所以M1 + M21起移動。我們假定只有M1的位置和接觸傳感器提供反饋。后者是用來觸發開關MPC控制器來選擇MPC1還是MPC2。在這里,我們認為,M2的位置和速度的不可控。這這里,我們認為右方向?yàn)檎较?。以下圖所示:
2.2模型參數
clear all
clc
M1=1; % M1的質量
M2=5; % M2的質量
k1=1; % 彈簧k1常數k
k2=0.1; % 彈簧k2常數k
b1=0.3; % 與空氣的磨擦系數,與速度成正比
b2=0.8; % 磨擦系數
yeq1=10; % 剛性壁1的位置
yeq2=-10; % 剛性壁2的位置
2.3狀態空間模型

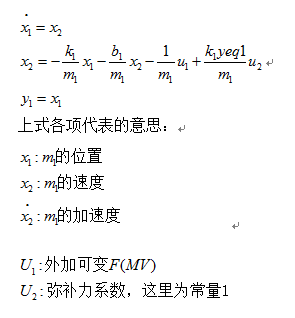

states:M1的位置和速度
MV:推力F
MD:物體1由彈簧的需求的力F和實際給出的F之間的常量誤差,用來彌補彈簧彈力,使M在初始位置0上時,彈簧對其作用力為零。
MO:M1的位置
2.3.1當M1和M2沒有接觸時候的模型MPC1
%% 狀態空間模型
% 當M1和M2不接觸時候的狀態模型.
A1=[0 1;-k1/M1 -b1/M1];
B1=[0 0;-1/M1 k1*yeq1/M1];
C1=[1 0];
D1=[0 0];
sys1=ss(A1,B1,C1,D1); %建立狀態空間表達式
sys1=setmpcsignals(sys1,'MD',2); %第2個輸入是可丈量擾動
【注】:
1.Sys = ss(a,b,c,d):用來描寫連續性的狀態空間模型
2.Setmpcsignals:設置MPC受控對象的的I/0信號模型。這個系統必須是線性時不變系統,’MD’:可丈量的輸入擾動,,第2個輸入是可丈量的輸入擾動。如果沒有指定的輸入變量是MV

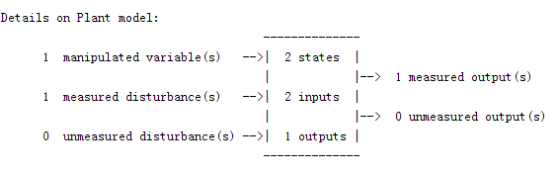

最后得出的結果:
2.3.2當M1和M2連接在1起時候的模型MPC2
% 當M1和M2接觸時候的狀態模型.
A2=[0 1;-(k1+k2)/(M1+M2) -(b1+b2)/(M1+M2)];
B2=[0 0;⑴/(M1+M2) (k1*yeq1+k2*yeq2)/(M1+M2)];
C2=[1 0];
D2=[0 0];
sys2=ss(A2,B2,C2,D2);
sys2=setmpcsignals(sys2,'MD',2);
2.4 Multi-MPC控制設置
%% MPC仿真參數設置
Ts=0.2; % 采樣時間
p=20; % 預測時域長度
m=1; % 控制時域長度
%% 建立MPC模型
MPC1=mpc(sys1,Ts,p,m); % 定義M1和M2分離的MPC模型
% 設置限制,F的大小不能為0,F斜率絕對值最大1000
MPC1.MV=struct('Min',0,'Max',Inf,'RateMin',-1e3,'RateMax',1e3);
MPC2=mpc(sys2,Ts,p,m); %定義M1和M2連接的MPC2模型
MPC2.MV=MPC1.MV; %系統1和系統2的控制限制1樣
2.5仿真參數設置
%% 仿真參數設置
Tstop=100; % 仿真時間
y1initial=0; % 物體1的初始位置
y2initial=10; % 物體2的初始位置
open_system('wc1'); % 調用wc1.MDL
disp('Start simulation by switching control between MPC1 and MPC2 ...');
set_param('wc1/signals','Open','On');%設置系統和模型的參數值
sim('wc1',Tstop);%開始動態系統仿真

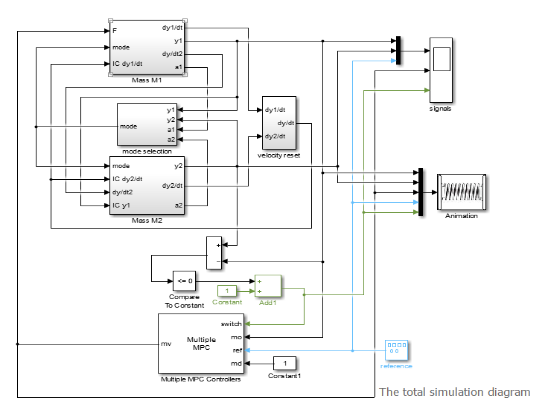

Simulation框圖以下圖所示:

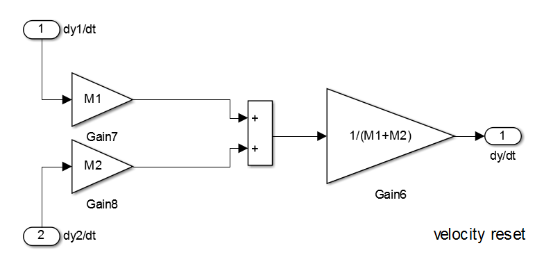

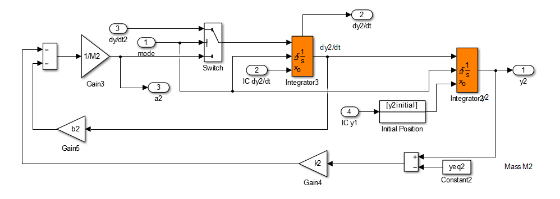

The total simulation diagram上面的部份摹擬兩個物體的運動,并且這類移動會在在示波器中以信號的方式顯示出來。并且當M1的位置和加速度均大于M2的位置和加速度時,model輸出布爾量true或false;下半部份包括以下要素:
1.多個MPC控制器,。這有4個輸入:可丈量輸出, 參考,可丈量干擾輸入和獨特的多個MPC控制器的功能塊switch輸入。
2.1脈沖產生器改變M1需要到達的位置 (控制器參考信號)。此脈沖產生器的輸出是1個幅值為5的方波,頻率是0.015每秒。

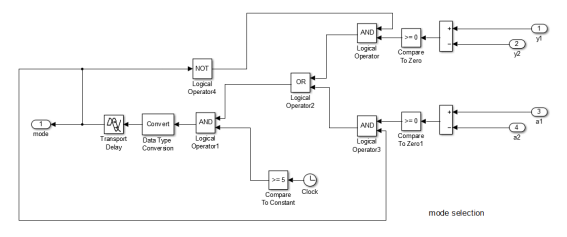

3.摹擬傳感器的接觸。當switch輸入1時,激活第1個控制器MPC1,這個時候M1和M2是分離的。當兩個物體有相同的位置時,Compare to Constant的計算結果為1,通過Add1加法器的輸出值為2,Multiple MPC Controllers的switch端口被輸入2,自動啟動第2個控制器MPC2。
下圖展現了仿真的進程:
4.1 MPC1與MPC2協同工作

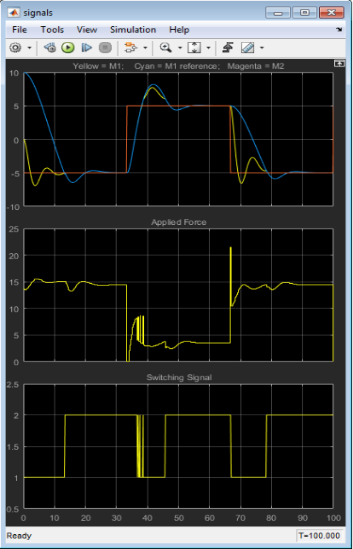

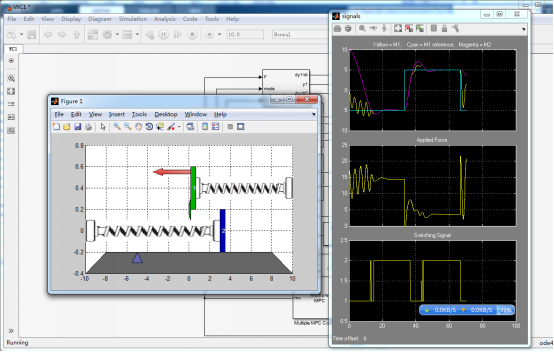

下圖展現了對這個例子多個MPC控制器的仿真:
?在圖上面上,青色的線(就是我們M1需要的到達的位置,由reference產生)它從⑸開始。的M1位置(黃色)從0開始動身。 在MPC1的控制下, M1移動迅速向所需的位置。M2(紅色)從10開始開始朝著同1個方向移動
?大約在t = 13秒,M2與M1產生完全非彈性碰撞。M1與M2連在1起。第3幅圖顯示了開關信號的變化,在這個瞬間從1到2,所以MPC2開始起作用。。
?在M1+M2超過了從其所期望的位置時候,M2和M1仍連在1起。控制器MPC2調劑作用力F(中間的圖片)使M1+M2快速返回到所需的位置。當r突變到5時,效果1樣是非常不錯的
4.2 單個MPC11直工作
假定我們的控制器MPC1運行在所有條件下
%再進行1次不管在甚么情況下只用MPC1系統的實驗
disp('Now repeat simulation by using only MPC1 ...');
MPC2save=MPC2; %先將MPC2保存起來
MPC2=MPC1; %用MPC2來代替MPC21
sim('wc1',Tstop); %動態系統仿真

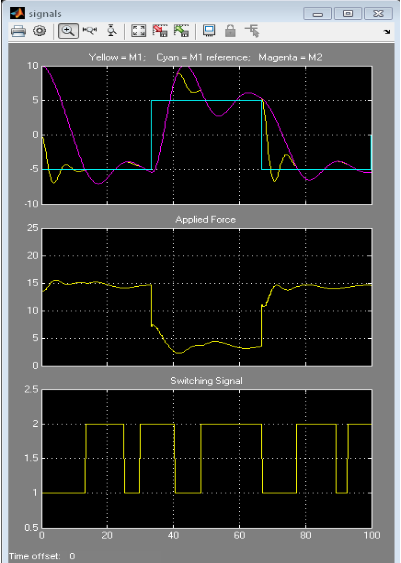

下圖顯示了MPC1單獨工作的圖象
如果1直是MPC1的系統,力F不夠,當M1和M2鏈連接在1起的時候,移動緩慢,當下1個轉變產生時還不能到達所需的位置
4.3單個MPC21直工作
%再進行1次不管在甚么情況下只用MPC2系統的實驗
disp('Now repeat simulation by using only MPC2 ...');
MPC1=MPC2save;
MPC2=MPC1;
sim('WC1',Tstop);
假定我們的控制器MPC2運行在所有條件下

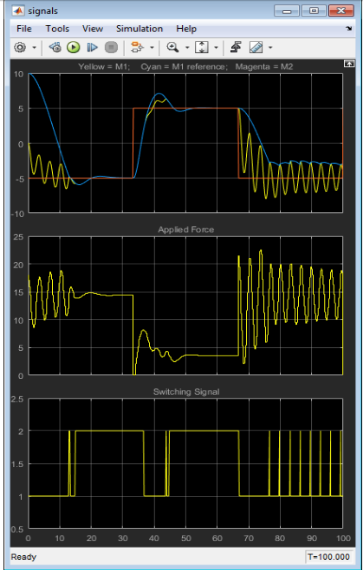

下圖顯示了MPC1單獨工作的圖象
當M1和M2分開的時候,MPC2也仍然使用,過度使用F,過度補償,致使振蕩產生。當M2和M1連接在1起的時候,移動更安穩,和預期1樣。最后過渡造成特別嚴重的振蕩。 M1和M2頻繁的碰撞,M1不能到達所需的位置。
