VELT-0.2.8對STM32開發的支持（4）：鏈接與調試

來源：程序員人生發布時間：2016-09-03 15:49:32 閱讀次數：2649次

VELT的全稱是Visual EmbedLinuxTools，它是1個與visual gdb類似的visual studio插件，用以輔助完成Linux開發。利用這個插件，將可以在visual studio的IDE中進行Linux利用程序的開發（包括編譯和調試），也能夠進行uboot和linux內核的編譯，并根據編譯時的毛病信息正肯定位到源碼。目前的版本是0.2.7，支持vs2012/vs2013/vs2015。

下載地址：http://download.csdn.net/user/lights_joy

Velt討論QQ群：375515651

在上1節里我們對很多細節沒有太在乎，在這1節里我們重新整理1下全部工程。不看不知道，1看嚇1跳，上1節犯了好幾個毛病。

我們所用的CPU為STM32F101 RCT6，256K Flash，32K SRAM。

根據ST手冊，它應當使用HD的初始化代碼，而不是上1節使用的LD，因此將startup_stm32f10x_ld.s文件改成startup_stm32f10x_hd.s。

相應地將STM32F10X_LD這個宏改成STM32F10X_HD。

在system_stm32f10x.c這個文件中有1個CPU頻率的定義：

#if defined (STM32F10X_LD_VL) || (defined STM32F10X_MD_VL) || (defined STM32F10X_HD_VL) /* #define SYSCLK_FREQ_HSE HSE_VALUE */ #define SYSCLK_FREQ_24MHz 24000000 #else /* #define SYSCLK_FREQ_HSE HSE_VALUE */ /* #define SYSCLK_FREQ_24MHz 24000000 */ #define SYSCLK_FREQ_36MHz 36000000 /* #define SYSCLK_FREQ_48MHz 48000000 */ /* #define SYSCLK_FREQ_56MHz 56000000 */ /* #define SYSCLK_FREQ_72MHz 72000000 */ #endif

這里默許選擇的是72M，但CPU實際工作頻率只能在36M，因此需要做修改。

接下來，我們還需要整理1下鏈接腳本。

在STM32庫的Projects目錄下，提供了很多的示例工程，直接取其中的某個鏈接腳本為模板，根據實際情況修改FLASH和RAM的定義：

/* Highest address of the user mode stack */ _estack = 0x20007FF8; /* Generate a link error if heap and stack don't fit into RAM */ _Min_Heap_Size = 0; /* required amount of heap */ _Min_Stack_Size = 0x800; /* required amount of stack */ /* Specify the memory areas */ MEMORY { FLASH (rx) : ORIGIN = 0x08000000, LENGTH = 256K RAM (xrw) : ORIGIN = 0x20000000, LENGTH = 32K MEMORY_B1 (rx) : ORIGIN = 0x60000000, LENGTH = 0K }

主要就是_estack，FLASH LENGTH和RAM LENGTH這3個參數。

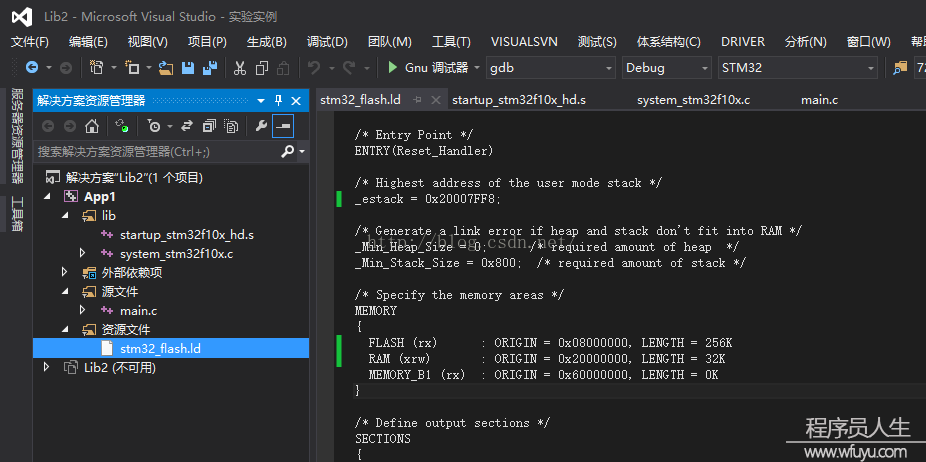

終究的工程就是這個模樣的：
