[置頂] duilib開發基礎：創建自定義控件的過程
來源：程序員人生 發布時間：2015-05-14 09:21:19 閱讀次數：5727次
轉載請說明原出處，謝謝~?http://blog.csdn.net/zhuhongshu/article/details/45362751
用Duilib開發界面時，很多情況下庫自帶的控件不滿足需求，就需要基于Duilib建立自定義控件（自繪新的控件，或用來封裝win32的子窗體，來顯示視頻、網頁等）。
在群里常常會有剛接觸Duilib的朋友問題怎樣建立自己的自定義控件，或建立的控件沒法正常創建出來。我簡單寫1篇博客，把創建自定義控件的完全進程，和1些注意事項說明1下。另外說1下如果把win32的子窗體封裝為控件，希望能有幫助。
創建自定義控件包括兩個進程：
1、繼承現有的控件類創建新的控件類
2、讓程序辨認新的控件并可以在xml中使用
創建新的控件類：
首先從的現有的Duilib控件當選擇1個最適合的控件類，繼承他然后重寫幾個接口。

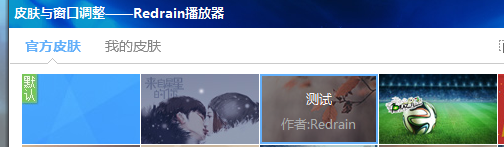

我這里拿仿酷狗的換膚窗體中的1個自繪控件做例子（原文地址：http://blog.csdn.net/zhuhongshu/article/details/38491389）
仿酷狗音樂盒源代碼：http://blog.csdn.net/zhuhongshu/article/details/41037875
為了做出換膚控件，首先選擇CButtonUI為父類，由于CButtonUI控件本身就已包括了normal、hot、pushed等狀態，同時包括單擊事件。
#ifndef SKIN_PICKER_PICTURE_ITEM_H
#define SKIN_PICKER_PICTURE_ITEM_H
//xml sample:<SkinPikerPictureItem name="" width="118" height="70" bkimage="UIBKImage1small.jpg" bkname="測試" author="Redrain" />
//類名和接口名，在CreateControl函數中會用到
const TCHAR kSkinPickerPictureItemClassName[] = _T("SkinPikerPictureItemUI");
const TCHAR kSkinPickerPictureItemInterface[] = _T("SkinPikerPictureItem");
//黑色的前景圖的位置
const TCHAR kSkinPickerPictureItemForeImage[] = _T("file='UILeftTablistitemListBk.png' fade='150'");
//邊框的色彩、圖片名稱的文字色彩、作者信息的文字色彩
const DWORD kBorderColor = 0xFF64B0FA;
const DWORD kBkNameColor = 0xFFFFFFFF;
const DWORD kAuthorColor = 0xFFAAAAAA;
class CSkinPikerPictureItemUI : public CButtonUI
{
public:
CSkinPikerPictureItemUI();
LPCTSTR GetClass() const;
LPVOID GetInterface(LPCTSTR pstrName);
void SetAttribute(LPCTSTR pstrName, LPCTSTR pstrValue);
void PaintStatusImage(HDC hDC);
private:
CDuiString m_BkName;
CDuiString m_Author;
};
#endif // SKIN_PICKER_PICTURE_ITEM_H
CSkinPikerPictureItemUI::CSkinPikerPictureItemUI()
{
m_Author = _T("作者:");
}
LPCTSTR CSkinPikerPictureItemUI::GetClass() const
{
return kSkinPickerPictureItemClassName;
}
LPVOID CSkinPikerPictureItemUI::GetInterface(LPCTSTR pstrName)
{
if( _tcscmp(pstrName, kSkinPickerPictureItemInterface) == 0 ) return static_cast<CSkinPikerPictureItemUI*>(this);
return CButtonUI::GetInterface(pstrName);
}
void CSkinPikerPictureItemUI::SetAttribute(LPCTSTR pstrName, LPCTSTR pstrValue)
{
if( _tcscmp(pstrName, _T("bkname")) == 0 ) m_BkName = pstrValue;
else if( _tcscmp(pstrName, _T("author")) == 0 ) m_Author += pstrValue;
CButtonUI::SetAttribute(pstrName, pstrValue);
}
void CSkinPikerPictureItemUI::PaintStatusImage(HDC hDC)
{
CButtonUI::PaintStatusImage(hDC);
if( IsFocused() ) m_uButtonState |= UISTATE_FOCUSED;
else m_uButtonState &= ~ UISTATE_FOCUSED;
if( !IsEnabled() ) m_uButtonState |= UISTATE_DISABLED;
else m_uButtonState &= ~ UISTATE_DISABLED;
if( (m_uButtonState & UISTATE_PUSHED) != 0 || (m_uButtonState & UISTATE_HOT) != 0) {
DrawImage(hDC, kSkinPickerPictureItemForeImage) ;
//計算作者信息文字和背景圖片名字文字的顯示位置，這里是用了硬編碼，請使用者自己修改
RECT rcBkName = m_rcItem;
LONG nTextPadding = (m_rcItem.right - m_rcItem.left - CRenderEngine::GetTextSize(hDC, GetManager(),
m_BkName.GetData(), m_iFont, m_uTextStyle).cx) / 2;
rcBkName.left += nTextPadding;
rcBkName.right -= nTextPadding;
rcBkName.top += 15;
rcBkName.bottom = rcBkName.top + 20;
RECT rcAuthor = m_rcItem;
nTextPadding = (m_rcItem.right - m_rcItem.left - CRenderEngine::GetTextSize(hDC, GetManager(),
m_Author.GetData(), m_iFont, m_uTextStyle).cx) / 2;
rcAuthor.left += nTextPadding;
rcAuthor.right -= nTextPadding;
rcAuthor.top += 40;
rcAuthor.bottom = rcAuthor.top + 20;
CRenderEngine::DrawText(hDC, m_pManager, rcBkName, m_BkName, kBkNameColor, m_iFont, m_uTextStyle);
CRenderEngine::DrawText(hDC, m_pManager, rcAuthor, m_Author, kAuthorColor, m_iFont, m_uTextStyle);
CRenderEngine::DrawRect(hDC, m_rcItem, 2, kBorderColor);
}
}
新的控件名為CSkinPickerPictureItemUI。1般來講，建立新控件后，最早應當重寫的兩個函數是GetClass和GetInterface。他們后用來辨別控件的類型的虛函數，用于動態辨認控件類型和做控件的類型轉換。
從Duilib的自帶控件上可以看出，比如當前的自定義控件類名為CSkinPickerPictureItemUI，那末GetClass函數返回的字符串SkinPickerPictureItemUI。而GetInterface函數是根據傳入的參數，是不是與本身的字符串匹配，來決定能否把自己轉換為需要的控件類型。GetInterface中用來匹配的字符串，應當與xml中的對應的控件的標簽名稱1直，這里應當是SkinPickerPictureItem。
比如CButtonUI類，GetClass對應ButtonUI，GetInterface對應Button。這不是強迫的，但是保持這個風格很重要！
理論上，完成這兩個接口就創建好最基本的自定義控件了。但是為了讓自定義控件的行動和外觀更豐富，就需要重寫更多的函數了，我這里把常常會重寫的函數說明1下！
virtual void DoEvent(TEventUI& event);
virtual void DoPaint(HDC hDC, const RECT& rcPaint);
virtual void PaintBkColor(HDC hDC);
virtual void PaintBkImage(HDC hDC);
virtual void PaintStatusImage(HDC hDC);
virtual void PaintText(HDC hDC);
virtual void PaintBorder(HDC hDC);
virtual void DoInit();
virtual void SetAttribute(LPCTSTR pstrName, LPCTSTR pstrValue);
virtual bool IsVisible() const;
virtual void SetVisible(bool bVisible = true);
virtual void SetInternVisible(bool bVisible = true); // 僅供內部調用，有些UI具有窗口句柄，需要重寫此函數
virtual void SetPos(RECT rc);
DoEvent函數：控件的核心函數，他是消息處理函數，用來處理Duilib封裝過的各個消息，比如鼠標的移入移出、出現的懸停、單擊雙擊、右擊、滾輪滑動、獲得焦點、設置光標等等。所以如果你的控件需要修改這些行動，必須重寫這個函數，具體的處理方法可以參考Duilib現有的控件或仿酷狗程序。
DoPaint函數：控件的核心函數，他是控件的繪制處理函數，當Duilib底層要重新繪制這個控件，或控件自己調用Invalidata函數強迫自己刷新時，這個函數就會被觸發，在這個函數里完成了各種狀態下的背景前景繪制，背風景繪制，文本繪制，邊框繪制。而這個函數會調用PaintBkColor、PaintBkImage、PaintStatusImage、PaintText、PaintBorder等函數來完成各個繪制步驟。所以你可以根據需求來決定重寫DoPaint或只重寫某幾個PaintXXX函數。DoPaint函數常常和DoEvent函數結合使用，DoEvent得到了某個消息后，改變控件的狀態，然后調用Invalidate函數讓控件重繪。
SetAttribute函數：用于擴大自定義控件的屬性，Duilib的控件本身已包括name、text、bkimage等屬性，如果要增加新屬性，就需要重寫此函數來擴大屬性，上面的CSkinPickerPictureItemUI例子中已有用法了。
DoInit函數：當控件被添加到容器后，由容器調用的函數。在這里，全部Duilib程序框架已完成，當需要做1些界面的初始操作時可以重寫此函數，常見的用法就是在此建立Win32子窗體并且封裝它，相干內容我在后面再說。
IsVisible、SetVisible、SetInternelVisible、SetPos：這幾個函數一樣也是，當控件封裝了Win32子窗口后，重寫這幾個函數來控制子窗口的顯示和隱藏、和位置。
這樣就創建完成了自定義控件。
辨認新控件：
自定義控件創建終了后，需要做的就是讓控件可以被xml布局辨認出來。為此我們需要完成Duilib的IDialogBuilderCallback接口，重寫這個接口中的CreateControl函數。
通常情況下，可讓窗體類繼承IDialogBuilderCallback接口并且重寫CreateControl（DuiLib自帶的WindowImplBase窗體類已繼承了這個接口，如果是繼承WindowImplBase的話就直接重寫CreateControl就能夠了）。函數處理方法是比較傳入的字符串，根據字符串來決定返回甚么控件的指針，這個傳入的字符串就是xml文件中控件的標簽，比如<Button />中的字符串Button。
CControlUI* CSkinPickerDialog::CreateControl(LPCTSTR pstrClass)
{
if (_tcsicmp(pstrClass, kSkinPickerPictureItemInterface) == 0)
return new CSkinPikerPictureItemUI();
return NULL;
}
習慣上，在xml中自定義控件的標簽名稱應當和控件的GetInterface中的判斷字符串1致，比如這里就是SkinPickerPictureItem。這樣，在解析xml進程中，當解析到名為SkinPickerPictureItem的標簽時，就會創建出CSkinPickerPictureItemUI控件了。
實際上，誰來繼承IDialogBuilderCallback接口肯定都可以，比如QQDemo和仿酷狗里面，都給自定義控件本身繼承了這個接口。
當程序響應WM_CREATE消息時，會建立1個CDialogBuilder對象，并且調用他的Create方法來解析xml文件。
CControlUI* CDialogBuilder::Create(STRINGorID xml, LPCTSTR type, IDialogBuilderCallback* pCallback,
CPaintManagerUI* pManager, CControlUI* pParent)
這個函數 的第1個參數指定為xml文件的路徑；第2個參數1般指定為NULL，我這里不詳解了；第3個參數，就是辨認自定義控件的關鍵了，這個參數要指定為繼承了IDialogBuilderCallback接口的類對象的指針，比如窗體類繼承IDialogBuilderCallback，這個參數就填寫窗體類對象的指針。只有填寫了這個參數，自定義控件才會被辨認，常常有人問自己的自定義控件為何沒法被辨認。多數情況就是這里沒處理好；第4個參數指定CPaintManagerUI類對象指針，這個肯定會伴隨著窗體類對象1起存在。最后1個參數1般為NULL。
這幾步都完成后，你的自定義控件就能夠被xml布局正確的辨認并創建了。至此，創建自定義控件的基本進程就完成了！如果有不明白的，可以多看看仿酷狗的代碼、QQDemo等。
封裝Win32控件或Win32子窗口：
如果要給Duilib，增加1個視頻播放控件，1般來講視頻播放庫都需要依賴1個子窗口。這時候，就應當自定義個控件，并且封裝保護1個子窗口了。
封裝的子窗口有3種：第1種比較簡單、單純封裝1個子窗口、讓視頻庫1類的庫依賴；第2種麻煩1些、封裝子窗口、并且處理子窗口的消息；第3種和第2種類似、封裝Win32的控件并且處理他的消息。
單純封裝子窗口：
這時候就需要重寫我之條件到的DoInit函數和SetVisbile等函數了。首先在自定義控件內聲明HWND類型的m_hWnd成員變量來保存子窗體指針。
在DoInit函數里，調用CreateWindowEx函數，創建1個win32子窗體，并且用m_hWnd保存句柄。比如：
m_hhWnd = CreateWindow(_T("#32770"), _T("WndMediaDisplay"), WS_VISIBLE | WS_CHILD, 0, 0, 0, 0, m_PaintManager.GetPaintWindow(), (HMENU)0, NULL, NULL);
然后在SetVisible等函數內控制子窗體的顯示隱藏；在SetPos函數內控制子窗體的位置、限制在本控件的范圍內。
這樣就封裝好了win32子窗口，然后可以把這個窗體句柄用于視頻播放等。
封裝子窗口并處理他的消息：
這時候就比較麻煩了，參見Duilib的CEditUI控件等。我們需要繼承CWindowWnd另外封裝1個窗體類，窗體類的封裝不屬于本文范圍，我就不細說了。重寫窗體類的HandleMessage函數，來響應各種WM_XXX消息。
然后在我們的自定義控件內，不再聲明HWND類型m_hWnd變量了，而是自定剛才的窗體類的對象。然后在DoInit函數內調用這個對應的Create函數函數來創建窗體類。然后一樣還是保護這個窗體的顯示隱藏、和位置。
關于這類控件的封裝，可以參考我寫的webkit內核閱讀器控件、里面是完全的封裝了Win32子窗體、并且處理了他的消息，用于顯示webkit內核渲染的網頁。地址：http://blog.csdn.net/zhuhongshu/article/details/38540711
封裝Win32控件并處理他的消息：
這個可以參考CEditUI控件的處理代碼，思想上和封裝子窗口并處理消息是1樣的。一樣也能夠參考webkit內核閱讀器控件代碼。不過與之不同的是，我們需要重寫兩個函數
LPCTSTR GetWindowClassName() const;
LPCTSTR GetSuperClassName() const;
這里最主要的就是處理GetSuperClassName函數，這個函數的作用就是超類化，而封裝子窗口并處理消息是子類化，這兩個操作恰好相反。在GetSuperClassName函數內，要范圍Win32控件對應的類名、Duilib檢測到GetSuperClassName函數函數后就會創建Win32控件。這時候我們處理HandleMessage函數，就能夠處理到Win32控件的消息的。具體的處理邏輯請參見CEditUI控件。
總結：
差不多就說道這里了，把常見的自定義控件的基本步驟說明了1下，實際開發時還要多看Duilib的源碼，才能心滿意足的開發控件，希望對剛接觸Duilib的朋友有幫助！
Redrain QQ:491646717 2014.9.19
