PCI9054 學習小結

PCI的基本協議這里就不介紹了，由于1般的芯片協議都是集成好的，我只需要大體了解就行，不需要做芯片，我感覺就不需要太了解協議。

這里講授是基于PLX 的9054(9052)芯片為基礎的，本人只是入門，望批評指正。

1、地址映照與數據傳輸

上圖中間部份是9054的內部結構圖，9054實際上充當了1個“橋”的作用，即所謂的“橋片技術”。9054的作用實際上是把LOCAL總線端管理的1片地址，和PCI總線端管理的1片地址逐一對應起來，即所謂的地址映照，而PCI總線與PC機的CPU管理的內存地址又是逐一對應的，這樣就實現了橋：CPU 地址 <=> PCI 地址 <=> LOCAL 地址。

1般系統PCI地址是CPU地址1部份，關于PCI地址與系統地址關系可以看另外一篇轉載博文http://blog.csdn.net/lg2lh/article/details/8041029。

上面只是說了LOCAL總線與PCI總線和CPU總線的對應關系，但是PCI技術的實際作用是進行數據傳輸。由內部結構圖可以看出，9054內部沒有甚么存儲單元，只有幾個FIFO。那系統是怎樣進行數據傳輸的呢，大家都知道1段地址對應了1段存儲空間，由上面地址映照可以知道，PCI芯片9054實際就是把LOCAL總線地址管理的外部存儲空間的數據傳輸到PCI總線地址對應的內存空間中，及CPU的內存空間?；蚴菍却嬷械臄祿鬏數絃OCAL總線管理的外部地址空間中去。Local端地址總線管理的存儲空間1般由我們的控制芯片如FPGA或MCU提供。

2、PCI9054的基本知識

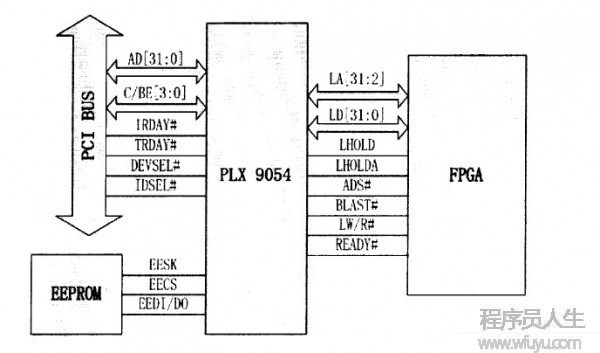

PCI9054的引腳主要分為3部份：PCI總線接口，LOCAL總線接口，及串行EEPROM總線接口。

LOCAL總線的數據寬度為32位，時鐘可達50Mhz。下面介紹3種總線的作用，接口圖以下圖所示。

PCI總線接口：負責與PC機PCI總線通訊，要接至PCI板卡的金手指處，對32位系統，金手指1共120跟信號線，A,B兩面各60根，1⑹2，其中50,51處，無金手指引腳，共60根。

LOCAL總線接口：主要負責LOCAL端地址數據管理，與外圍CPLD或MCU相連。

串行EEPROM總線接口：主要負責PCI9054的所有的寄存器配置，將寄存器配置燒寫至EEPROM，PCI裝備上電后加載EEPROM內容，完成PCI9054的寄存器配置。主要包括：PCI配置寄存器，PCI本地配置寄存器，運行時間寄存器，DMA配置寄存器，I2O信息寄存器（消息隊列寄存器？）。

PCI9054的PCI總線與LOCAL總線數據傳輸主要有3種模式：主模式，從模式，DMA模式。

而LOCAL總線的控制也有3種模式，M,C,J模式。其中經常使用C模式：地址數據總線非復用模式。

3、PCI9054的寄存器之間的關系

前面第1節講到了PCI總線與LOCAL地址映照，和PCI地址與PC機內存空間映照，1般PC機就認為PCI地址就是內存空間地址，所以9054解決的就是把LOCAL總線管理的地址空間與內存空間地址對應起來，下面講1下如何通過9054寄存器配置映照關系。

要明確，是通過PLX_MON這個軟件按要求配置好各寄存器內容，然后將數據燒寫到EEPROM中，共17字。

首先看1下PCI9054寄存器主要有哪些，前面已說主要有5部份：PCI配置寄存器，PCI本地配置寄存器，運行時間寄存器，DMA配置寄存器，I2O信息寄存器（消息隊列寄存器）

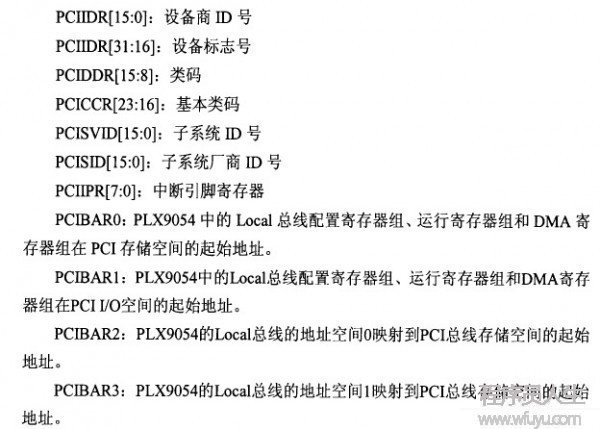

1、 PCI配置寄存器：主要用來配置與PCI總線相干的寄存器，例如，裝備ID，供應商ID，種別代碼，版本號，系統供應商ID，子系統ID等。PCI裝備ID為9054，供應商ID為10B5，種別代碼0680。對應寄存器以下：

主要介紹1下最后4個寄存器，這4個主要完成LOCAL端總線相干的寄存器在PCI總線的映照，和LOCAL總線管理的地址空間在PCI總線上的映照。這4個寄存器都是由系統進行配置的，沒法通過EEPROM配置。其中PCIBAR0，PCIBAR1，比較好理解，就是把LOCAL總線配置寄存器，DMA寄存器，運行寄存器映照到對應的內存空間去，配置的值就是他們在內存空間的起始地址。

下面介紹PCIBAR2，PCIBAR3寄存器，后面會提到LOCAL總線管理了兩部份地址空間，space0和space1。PCIBAR2，PCIBAR3就是把這兩部份映照到PCI總線地址上，即把這兩個空間映照到PC機的內存空間。PCIBAR2的配置值就是LOCAL總線端space0空間映照到PCI內存空間的起始地址，PCIBAR3的配置值則是LOCAL總線端space1空間映照到PCI內存空間的起始地址。而LOCAL總線端SPACE0和SPACE1在local真個實際地址及范圍，則是由LOCAL配置寄存器決定。下面介紹LOCAL端配置寄存器。

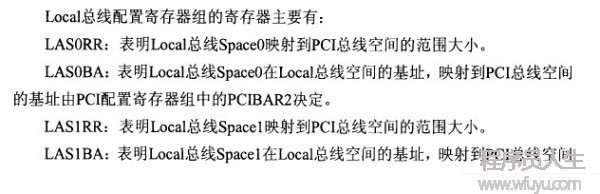

2、 LOCAL配置寄存器

SPACE0對應的寄存器。

LAS0BA：SPACE0基地址寄存器。這個寄存器與PCI總線的PCIBAR2寄存器相互對應，即LOCAL真個FPGA(MCU)就是通過訪問這個地址來訪問PCIBAR2所指的PCI內存空間。

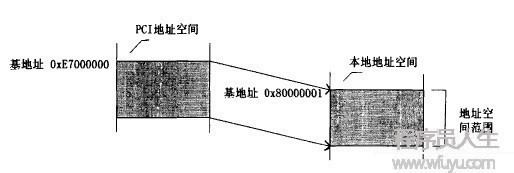

若此時LAS0RR設為0x80000001，而PCIBAR2設置值是0XE7000000.則對PCI空間0XE7000000的訪問就會映照到對本地空間0x80000001的訪問。映照圖以下。

LAS0RR：SPACE0空間的地址范圍，在EEPROM的設置值是實際范圍的補碼。

LAS1BA / LAS1RR 與上面兩個相同，只是用來映照SPACE1空間起始地址和范圍的，不再贅述。

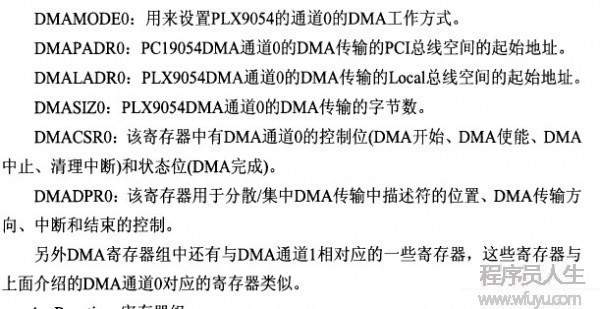

3、 DMA配置寄存器

4、 寄存器配置方法

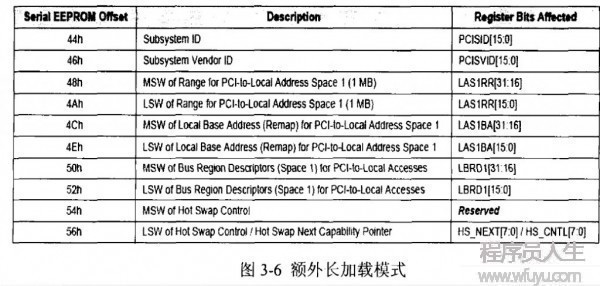

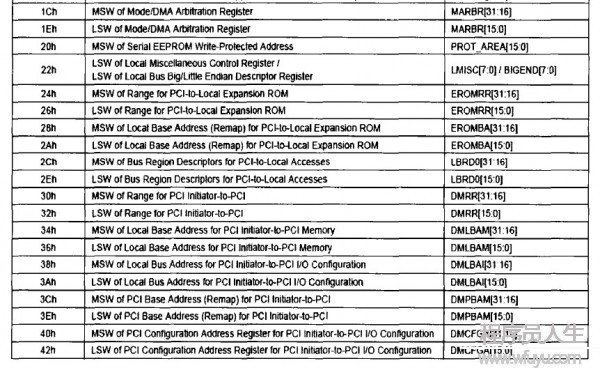

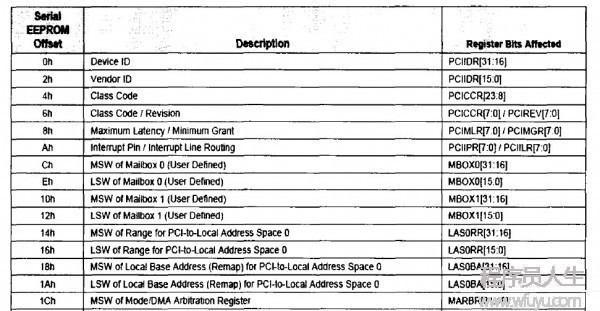

最后介紹1下EEPROM配置字，配置字有長加載模式和額外長加載模式，其中長加載模式共17個長字，額外長加載模式則22個長字。其中LAS1RR，LAS1BA這兩個寄存器是在額外長加載模式中配置的。對PLX9054最重要的配置就是完成對PCI寄存器和LOCAL寄存器的配置。17長字與22長字具體加載內容以下表。
