C mode target slave , 之前看PCI9054 datasheet知道這個burst mode ，也看了時序圖，但是1直缺少1個感性的認識。

今天網上買的 USB邏輯分析儀到貨了，接上去用PLX SDK提供的API函數做了個控制臺程序試了試讀和寫，的確認識了single cycle和burst的實際模樣。

1，EEPROM里給memory space 0的設置是16位數據傳輸，打開了burst,見下圖：

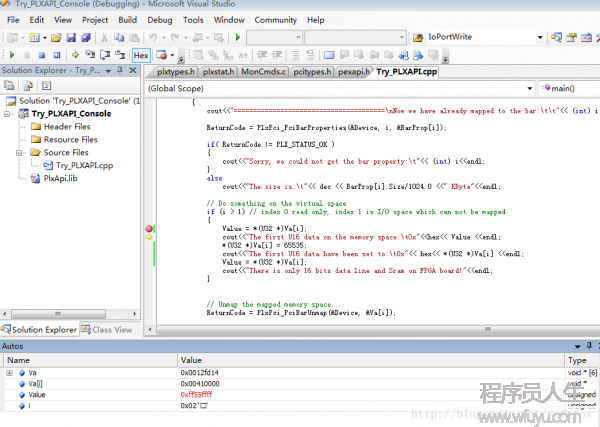

2, 控制臺程序，先是得到映照后得到的虛擬地址空間的基地址，然后指向U32數據類型，即32位無符號整數，見下圖：

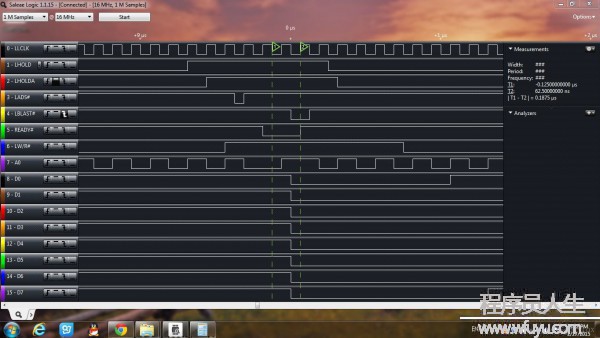

取得的值是0xff55ffff, 即bit23到bit16的2進制數據分別是01010101,和下圖邏輯分析儀得到的截圖所示1致：

從圖中可以看出，前16位在前，后16位在后。

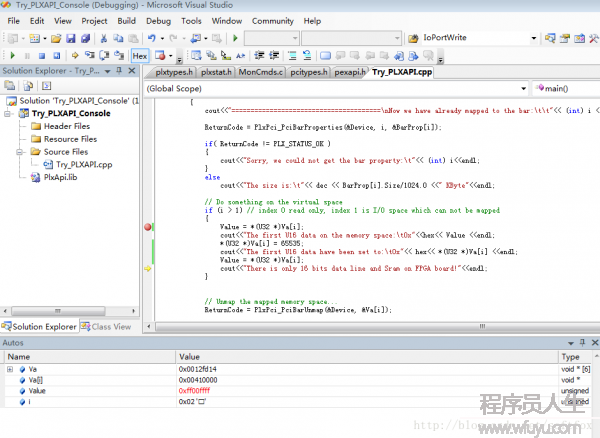

以上是讀，寫的話也類似。下面2圖演示寫burst:

可以看出，寫進去的value之bit23到bit162進制數是00000000

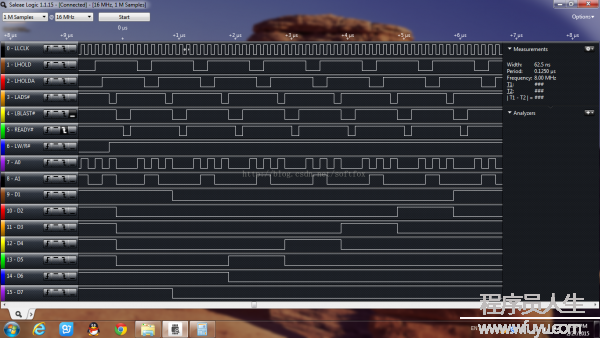

下面加1張連續屢次single cycle傳輸?shù)慕貓D，以做對照：

====下面補上8位IO port上進行的burst⑷傳輸情況：===========

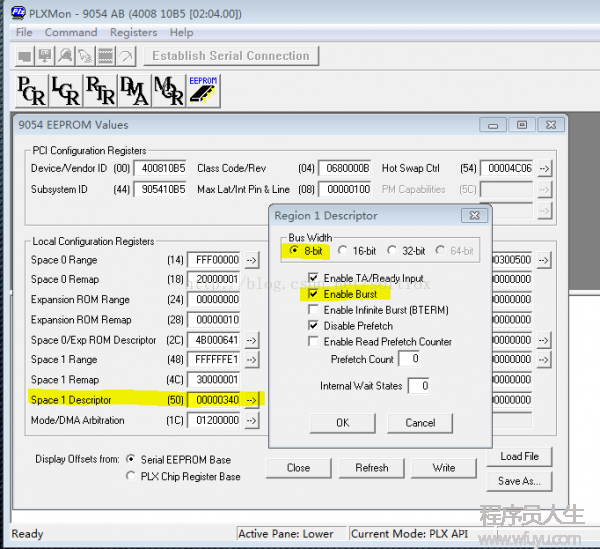

1, Space 1 EEPROM:

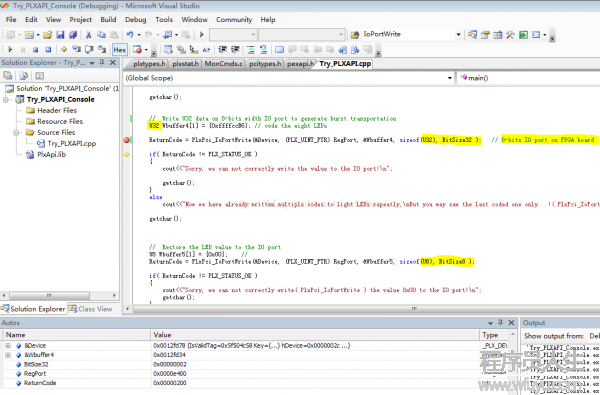

2，U32類型的數據傳輸?shù)?位IO port上，代碼：

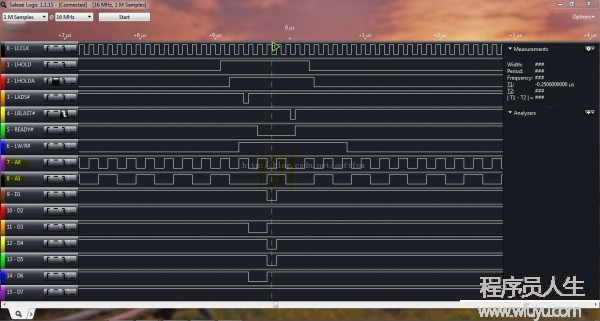

3，主要下面時序圖上的A0-A1地址位是遞增的：
