第4版的第8章內容與第3版基本1致。

本章內容：

• 創建會話式web利用程序
• 定義流程狀態和行動
• 保護web流程


互聯網的1個奇特的地方就在于它很容易讓人迷失。有如此多的內容可以查看和瀏覽，而超鏈接是其強大魔力的核心所在。

有時候，web利用程序需要控制web沖浪者的導向，引導他們1步步地訪問利用。比如電子商務網站的付款流程，從購物車開始，利用程序會引導你順次經過配送詳情、賬單信息和終究的定單確認。

Spring Web Flow是1個web框架，它適用于元素規定流程運行的程序。本章中，我們將會探索它是如何用于Spring Web框架平臺的。

其實我們可使用任何的Web框架編寫流程化的利用程序，比如使用Struts構建特定的流程。但是這樣沒有辦法將流程與實現分開，你會發現流程的定義分散在組成流程的各個元素中，沒有特定的地方能夠完全地描寫全部流程。

Spring Web Flow是Spring MVC的擴大，它支持開發基于流程的利用程序，可以將流程的定義和實現流程行動的類和視圖分離開來。

在介紹Spring Web Flow的時候，我們會暫且放下Spittr樣例，而使用生產披薩定單的web程序。

使用的第1步是在項目中進行安裝，那末就從安裝開始吧。

在Spring中配置Spring Web Flow

Spring Web Flow是基于Spring MVC構建的，這就意味著所有的流程要求都需要經過Spring MVC的DispatcherServlet。我們需要在Spring利用上下文中配置1些Bean來處理流程要求并履行流程。

現在還沒有支持使用Java來配置Spring Web Flow，所以沒得選，只能在XML中進行配置。有1些Bean會使用Spring Web Flow的Spring配置文件命名空間來進行聲明，因此我們需要在上下文定義XML文件中添加相應的命名空間：

聲明了命名空間后，就能夠準備裝配Web Flow的Bean了。

編寫流程履行器

顧名思義，流程履行器（flow executor ）就是用來驅動流程的履行。當用戶進入到1個流程時，流程履行器會為該用戶創建并啟動1個流程履行器的實例。當流程暫停時（例如為用戶展現視圖時），流程履行器會在用戶履行操作后恢復流程。

在Spring中，元素可以創建1個流程履行器：

雖然流程履行器負責創建和履行流程，但它其實不負責加載流程定義。這個要由流程注冊表（flow registry）負責，下面會創建它。

配置流程注冊表

流程注冊表的工作就是加載流程定義，并讓流程履行器可使用它們。可以在Spring中使用進行配置：

正如這里聲明的，流程注冊表會在/WEB-INF/flows目錄下尋覓流程定義，這個路徑是由base-path屬性指明的。根據元素，任何以-flow.xml結尾的XML文件都會被視為流程定義。

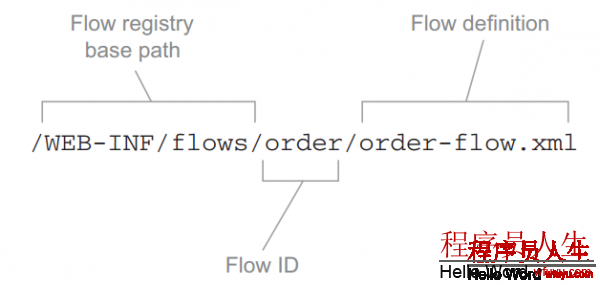

所有的流程都是通過其ID來進行援用的。使用元素，流程的ID就是相對base-path的路徑，或是雙星號所代表的路徑，以下圖展現了流程ID是如何計算的：

另外，你也能夠不使用base-path屬性，直接顯式地聲明流程定義文件的位置：

這里使用了而不是，path屬性直接指定了/WEB-INF/flows/springpizza.xml為流程定義文件。當這樣定義時，流程的ID是從流程定義文件的文件名中獲得的，這就是springpizza。

如果你希望更顯示地指定流程ID，那末可以通過元素的id屬性來進行設置。例如，要設定pizza作為流程ID，可以這樣進行配置：

處理流程要求

正如前面的章節中提到的，DispatcherServlet會將要求分發給控制器，但是對流程而言，你需要FlowHandlerMapping來幫助DispatcherServlet將流程要求發送給Spring Web Flow。FlowHandlerMapping的配置以下：

FlowHandlerMapping裝配了注冊表的援用，這樣它就知道如何將要求的URL匹配到流程上。例如，如果有1個ID為pizza的流程，F(xiàn)lowHandlerMapping就會知道如果要求的URL是/pizza的話，就會將其匹配到這個流程上。

但是，F(xiàn)lowHandlerMapping的工作僅僅是將流程要求定向到Spring Web Flow，響應要求的是FlowHandlerAdapter，它同等于Spring MVC的控制器，會對流程要求進行響應并處理。FlowHandlerAdapter可以像下面這樣裝配成1個Spring Bean：

這個處理適配器就是DispatcherServlet和Spring Web Flow之間的橋梁。它會處理流程要求并管理基于這些要求的流程。在這里，它裝配了流程履行器的援用，而后者是為要求履行流程的。

現在已配置了Spring Web Flow所需的Bean和組件，下面所需的就是真實的定義流程了。首先了解下流程的組成元素。

流程組件

在Spring Web Flow中，流程是由3個主要元素組成的：狀態（state）、轉移（transition）和流程數據（flow data）。狀態是流程中事件產生的地點。如果將流程想象成公路旅行，那末狀態就是路途上的城鎮、路邊飯店和風景點等。流程中的狀態是業務邏輯履行、做出決策或將頁面展現給用戶的地方，而不是在公路旅行中買薯片或可樂這些行動。

如果說流程狀態是公路上停下來的地點，那末轉移就是連接這些點的公路。在流程上，需要通過轉移從1個狀態到達另外一個狀態。

在城鎮間旅行的時候，可能需要購買1些記念品、留下1下回想。類似的，在流程處理進程中，它要搜集1些數據：流程當前狀態等。或許你很想將其稱為流程的狀態，但是我們定義的狀態已有了另外的含義。

狀態

Spring Web Flow定義了5種不同的狀態，以下表所示。通過選擇Spring Web Flow的狀態幾近可以把任意的安排功能構造成會話式的Web利用程序。雖然其實不是所有的流程都需要下表中的狀態，但終究你可能會常常使用其中幾個。

狀態類型	作用
行動（Action）	流程邏輯產生的地方
決策（Decision）	決策狀態將流程分為兩個方向，它會基于流程數據的評估結果肯定流程方向
結束（End）	結束狀態是流程的最后1站，進入End狀態，流程就會終止
子流程（Subflow）	子流程狀態會在當前正在運行的流程上下文中啟動1個新的流程
視圖（View）	視圖狀態會暫停流程并約請用戶參與流程

首先了解下這些流程元素在Spring Web Flow定義中是如何表現的。

視圖狀態

視圖狀態用來為用戶展現信息并使用戶在流程中發揮作用。實際的視圖實現可以是Spring支持的任意視圖類型，但通常是用JSP來實現的。

在流程定義文件中，用來定義視圖狀態：

在這個簡單的示例中，id屬性有兩個含義。其1，它定義了流程中的狀態。其2，由于這里沒有其他地方指定視圖，那末它就指定了流程到達這個狀態時要展現的邏輯視圖名稱為welcome。

如果要顯示地指定另外1個視圖名稱，那末就能夠使用view屬性：

如果流程為用戶展現了1個表單，你希望指定表單所綁定的對象，可使用model屬性：

這里指定了takePayment視圖將綁定流程范圍內的paymentDetails對象。

行動狀態

視圖狀態包括流程利用的用戶，而行動狀態則是利用程序本身在履行任務。行動狀態1般會觸發Spring所管理Bean的1些方法，并跟你講方法調用的履行結果轉移到另外一個狀態。

在流程定義文件中，行動狀態使用元夙來聲明：

雖然沒有嚴格要求，但是元素1般都有1個子元素，該元素給出了行動狀態要做的事情，expression屬性指定了進入這個狀態時要評估的表達式。本例中，給出的是SpEL表達式，這表明它將會找到ID為pizzaFlowActions的Bean，并調用其saveOrder()方法。

決策狀態

流程有可能會依照線性履行下去，從1個狀態到另外一個狀態，沒有其他的替換線路。但是更常見的是流程在某1個點根據流程當前情況進入不同的分支。

決策狀態能夠使得在流程履行時產生兩個分支，它會評估1個Boolean表達式，根據結果是true還是false在兩個狀態轉移當選擇1個。在流程定義文件中，使用元夙來定義決策狀態：

其實不是單獨工作的，元素是其核心，它是進行表達式評估的地方，如果表達式結果為true，流程會轉向then屬性指定的狀態，為false會轉向else指定的狀態中。

子流程狀態

或許你不會將利用程序的所有邏輯都寫在1個方法里，而是將其分散到多個類、方法1起其他結構中。

一樣的，將流程分成獨立的部份也是個不錯的主張。元素允許在1個正在履行的流程中調用另外一個流程：

這里，元素作為子流程的輸入被用于傳遞定單對象。如果子流程結束的狀態ID為orderCreated，那末本流程就會轉移到ID為payment的狀態。

結束狀態

最后，所有的流程都要結束。這就是流程轉移到結束狀態時所做的。元素指定了流程的結束：

當流程到達時，流程就會結束。接下來產生甚么要取決于以下幾個因素：
- 如果結束的流程是個子流程，那末調用它的流程將會從處繼續履行。的ID將會用作時間觸發從開始的轉移。
- 如果設置了view屬性，那末就會渲染指定的視圖。視圖可以是相對流程的路徑，也能夠是流程模板，使用externalRedirect:前綴的會重定向到流程外部的頁面，而使用flowRedirect:前綴的則會重定向到另外1個流程。
- 如果結束的流程不是子流程也沒有配置view屬性，那末這個流程就會結束。閱讀器最后將會加載流程的基本URL地址，同時，由于沒有活動的流程，所以會開始1個新的流程實例。

需要注意的是1個流程可能有多個結束狀態。由于子流程的結束狀態ID肯定了激活的事件，所以或許你會希望以多種結束狀態來結束子流程，從而能夠在調用流程中觸發不同的事件，即便不是在子流程中，也有可能在結束流程后，根據流程的履行情況有多個顯示頁面供選擇。

下面看1下流程是如何在狀態間遷移的，如何在流程中通過定義轉移來完成道路鋪設。

轉移

如前文所述，轉移連接了流程中的狀態。流程中除結束狀態外的每一個狀態，最少需要1個轉移，這樣就知道在狀態完成時的走向。1個狀態或許有多個轉移，分別表示當前狀態結束時可以履行的不同路徑。

轉移是通過元夙來定義的，作為其他狀態元素（、和）的子元素。最簡單的情勢就是元素在流程中指定下1個狀態：

屬性to用于指定流程中的下1個狀態。如果元素只使用了to屬性，那末這個轉移就會是當前狀態的默許轉移選項，如果沒有其他可用轉移的話，就會使用它。

更加常見的轉移定義是基于事件的觸發來進行的。在視圖狀態，事件通常會是用戶采取的動作。在行動狀態，事件是評估表達式得到的結果。而在子流程狀態，事件取決于子流程結束狀態的ID。在任意事件中，你可使用on屬性來指定觸發轉移的事件：

在示例中，如果觸發了phoneEntered事件流程，就會進入lookupCustomer狀態。

在拋出異常時，流程也可能進入另外一種狀態。例如，如果沒有找到顧客的記錄，你可能希望流程轉移到1個顯示注冊表單的視圖狀態，以下面：

屬性on-exception和屬性on10分類似，它是指定了要產生轉移的異常而不是1個事件。

全局轉移

在創建完流程后，或許你會發現有些狀態使用了1些通用的轉移。例如在全部流程中到處都有以下轉移：

與其在多個流程狀態中重復通用的轉移，不如將其作為的子元素，從而作為全局轉移。

定義完全局轉移，流程中所有的狀態都會默許具有這個cancel轉移。

流程數據

當流程從1個狀態到達另外一個狀態時，它會帶走1些數據。有時這些數據很快就會被使用，比如直接展現給用戶，有時這些數據需要在全部流程中傳遞并在流程結束時使用。

聲明變量

流程數據是保存在變量中的，而變量可以在流程的任意位置進行援用，并且可以以多種方式進行創建。其中最簡單的方式就是使用元素：

這里創建了1個新的Customer實例并將其放在customer變量中，這個變量可以在流程的任意狀態下進行訪問使用。

作為行動狀態的1部份或說作為視圖狀態的入口，也能夠使用元夙來創建變量：

這里元素計算了1個SpEL表達式，并將結果放到toppingsList變量中，這個變量是視圖作用域的。

類似的，元素也能夠設置變量的值：

元素與元素類似，都是講變量設置為表達式計算的結果。這里我們設置了1個流程范圍的pizza變量，它的值為Pizza對象的新實例。

流程數據的作用域

流程中所攜帶的數據都有其各自的生命周期，這取決于保存數據的變量本身的作用域，以下表：

范圍	生命周期
Conversation	最高層級的流程開始時創建，在最高層級的流程結束時燒毀。由最高層級的流程和其所有的子流程所同享
Flow	當流程開始時創建，在流程結束時燒毀。只在創建它的流程中是可見的
Request	當1個要求進入流程時創建，流程返回時燒毀
Flash	流程開始時創建，流程結束時燒毀。在視圖狀態解析后，才會被清除
View	進入視圖狀態時創建，退出這個狀態時燒毀，只在視圖狀態內可見

當使用元素聲明變量時，變量始終是流程作用域的，也就是在流程作用域內定義變量。當使用或時，作用域通過name或result屬性的前綴指定。例如，將1個值賦給流程作用域的theAnswer變量：

到目前為止，我們已看到了Web流程的所有原材料，下面要將其進行整合了，完成1個完全的流程。

組合起來：披薩流程

首先從構建1個高層次的流程開始，它定義了訂購披薩的整體流程，然后將其拆分為多個子流程。

定義基本流程

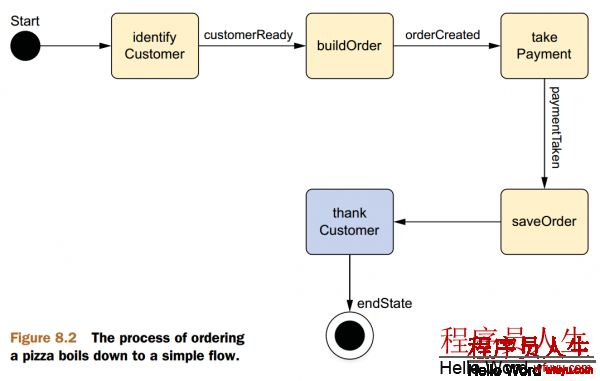

當顧客訪問Spizza網站時，他們需要進行用戶辨認、選擇1個或多個披薩添加到定單、提供支付信息，然后提交定單，等待披薩上來，以下圖：

下面展現Spring Web Flow的XML流程定義來實現披薩定單的整體流程：

流程定義中的第1件事就是聲明order變量。每次流程開始的時候都會創建1個Order實例。Order類會包括關于定單的所有信息、顧客信息、訂購的披薩和支付信息等。

流程定義的主要組成部份是流程的狀態，默許情況下，流程定義文件中的第1個狀態會是流程訪問的第1個狀態。本例中就是identifyCustomer狀態（1個子流程）。也能夠通過元素的start-state屬性來指定任意狀態為開始狀態：

辨認顧客、構建披薩定單和支付這樣的活動比較復雜，其實不合適將其直接放在1個狀態，而是以元素展現的。

流程變量order將在前3個狀態中進行填充并在第4個狀態中進行保存。identifyCustomer子流程使用了元夙來填充order的customer屬性，將其設置為調用顧客子流程收到的輸出。buildOrder和takePayment狀態使用了不同的方式，它們使用將order流程變量作為輸入，這些子流程就可以在其內部填充order對象。

在定單得到顧客、披薩和支付信息后，就能夠對其進行保存。saveOrder是處理這個任務的行動狀態。它使用來調用ID為pizzaFlowActions的Bean的saveOrder()方法，并將保存的定單對象傳遞進來。定單完成保存后會轉移到thankCustomer。

thankCustomer狀態是1個簡單的視圖狀態，后臺使用了/WEB-INF/flows/pizza/thankCustomer.jsp文件進行展現：

該頁面提供了1個完成流程的鏈接，它展現了用戶與流程交互的唯1辦法。

Spring Web Flow為視圖的用戶提供了1個flowExecutionUrl變量，它包括了流程的URL。結束鏈接將1個_eventId參數關聯到URL上，以便返回到Web流程時觸發finished事件。這個事件將會使流程到達結束狀態。

流程將會在結束狀態完成。由于在流程結束后沒有下1步做甚么具體信息，流程將會重新從identifyCustomer狀態開始，以準備接受下1個定單。

下面還要定義identifyCustomer、buildOrder、takePayment這些子流程。

搜集顧客信息

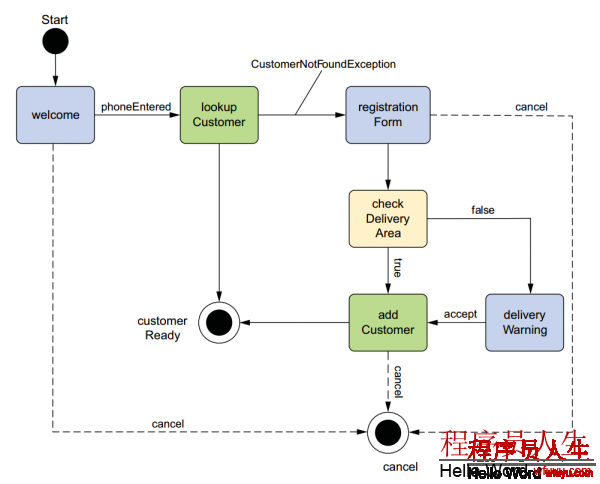

對1個顧客，需要搜集其電話、住址等信息，以下面的流程圖：

這個流程不再是線性的，而是有了分支。例如在查找顧客后，流程可能結束，也可能轉到注冊表單。一樣的，在checkDeliveryArea狀態，顧客可能會被告警，也多是不被告警。

程序清單：

下面將這個流程定義分解成1個個的狀態。

詢問電話號碼

welcome狀態是1個很簡單的視圖狀態，它歡迎訪問Spizza網站的顧客并要求輸入電話。它有兩個轉移：如果從視圖觸發phoneEntered事件，就會定向到lookupCustomer，另外1個就是在全局轉移中定義用來響應cancel事件的cancel轉移。

頁面代碼：

這個簡單的表單用來讓用戶輸入電話號碼，有兩個特殊的部份，首先是隱藏的_flowExecutionKey輸入。當進入視圖狀態時，流程暫停并等待用戶采取1些行動。當用戶提交表單時，流程履行鍵會在_flowExecutionKey輸入域中返回，并在流程暫停的位置進行恢復。

還需要注意提交按鈕的名稱_eventId_部份是Spring Web Flow的1個線索，它表明了接下來要觸發事件。當點擊這個按鈕提交表單時，就會觸發phoneEntered事件，進而轉移到lookupCustomer。

查找顧客

當歡迎顧客的表單提交后，顧客的電話號碼將包括在要求參數中，并用于查詢顧客。lookupCustomer狀態的元素是查找產生的位置。它將電話號碼從要求參數中抽取出來，并傳遞到pizzaFlowActions Bean的lookupCustomer()方法中。該方法要末返回Customer對象，要末拋出CustomerNotFoundException異常。

在前1種情況下，Customer對象會被設置到customer變量中（通過result屬性）并默許的轉移將流程帶到customerReady狀態。如果沒有查到顧客，那末會拋出異常，流程會轉移到registrationForm狀態。

注冊新顧客

registrationForm要求用戶填寫配送地址：

該表單綁定到了Order.customer對象上。

檢查配送區域

顧客提供了地址后，需要確認住址是不是在配送范圍內，因此使用了決策狀態。

決策狀態checkDeliveryArea有1個元素，它將顧客的郵編傳遞到pizzaFlowActions Bean的checkDeliveryArea()方法中，該方法會返回1個Boolean值。

如果顧客在配送范圍內，那末流程將轉移到addCustomer狀態，否則進入deliveryWarning視圖狀態。deliveryWarnin視圖：

其中有兩個鏈接，允許用戶繼續定單或取消定單。通過使用與welcome狀態相同的flowExecutionUrl變量，這些鏈接分別觸發流程中的accept和cancel事件。如果發送的是accept事件，那末流程會轉移到addCustomer狀態。否則，子流程會轉移到cancel狀態。

存儲顧客數據

addCustomer有1個元素，它會調用pizzaFlowActions.addCustomer()方法，將order.customer流程參數傳遞進去。

1旦這個流程完成，就會履行默許轉移，流程會轉移到ID為customerReady的結束狀態。

結束流程

當customer流程完成所有的路徑后，會到達customerReady的結束狀態。當調用它的披薩流程恢復時，它會接收到1個customerReady事件，這個事件將使得流程轉移到buildOrder狀態。

注意，customerReady結束狀態包括了1個元素。在流程中，它同等于Java的return語句。它會從子流程中傳遞1些數據到調用流程。例如，元素返回customer變量，這樣披薩流程中的identifyCustomer子流程狀態就能夠將其指定給定單。

另外，如果用戶在任意地方觸發了cancel事件，將會通過cancel狀態結束流程，這也會在披薩流程中觸發cancel事件并致使轉移到披薩流程的結束狀態。

構建定單

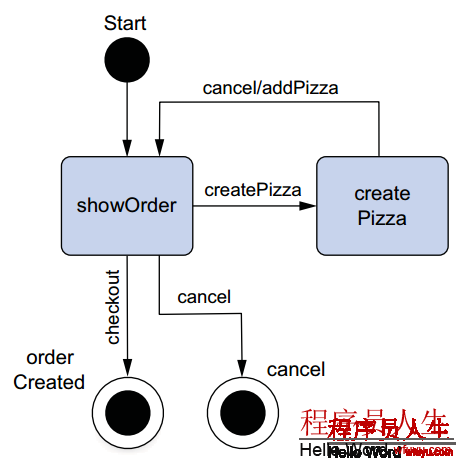

下面就是肯定顧客想要甚么樣的披薩，提示用戶創建披薩并將其放入定單，如圖：

可以看到，showOrder狀態位于定單子流程的中心位置。這是用戶進入這個流程時的狀態，也是用戶添加披薩定單后轉移的目標狀態。它展現了定單確當前狀態，并允許用戶添加其他的披薩到定單中。

添加披薩定單時，會轉移到createPizza狀態。這是1個視圖狀態，允許用戶對披薩進行選擇。

在showOrder狀態，用戶可以提交定單，也能夠取消。
