背景
2014年和2015年開發P2P網貸系統的時候，某大牛有設計了1套簡潔實用的資金賬戶系統。
系統設計主要是為了服務于P2P網貸等系統，資金賬務系統可以作為1個獨立的子系統對外提供服務。
本系統，我基本沒有寫過幾行代碼，更多是學習，理解他人的架構設計。

之前，有寫過相干總結。
大學畢業4年之際，想把之前各方面的積累都好好總結1番。
從本篇開始，寫點之前做過的產品和技術架構等。不玩高大上，要簡單直白。

友誼提示：注釋，是不會太多的。英文過關的朋友，基本都看得懂。“約定優于配置”，“約定優于注釋”。

產品核心功能

業界“最好實踐”
殊途同歸：支付寶、微信支付、京東商城，和錢相干的功能，最核心的都是：資金賬戶、交易（充值、提現、轉賬、支付）、查詢（資金流水、分類查詢、交易明細）。

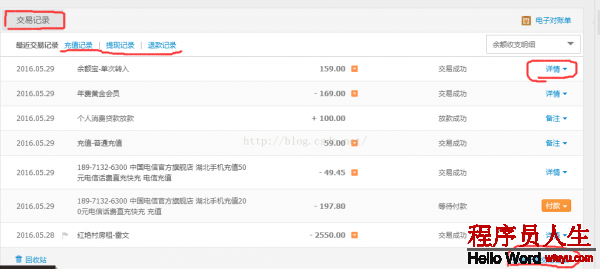

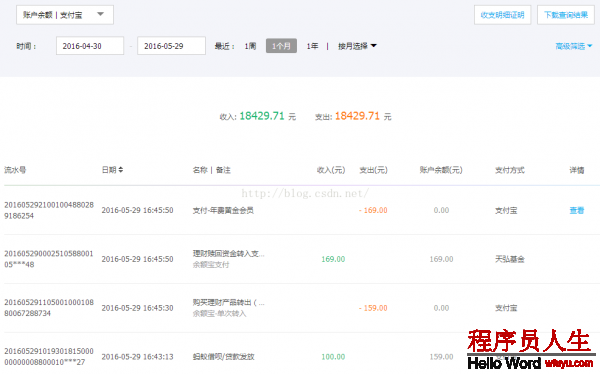

支付寶圖：

雷觀：技術研發，懂產品對提升自己的架構能力，可以說是有巨大幫助的。

1.開戶
功能描寫：創建1個賬戶。
賬號和賬戶是不同的概念，前者側重普通系統登錄，后者側重“資金類系統”。

2.交易
充值：為1個賬戶增加1筆錢。
提現：從1個賬戶減少1筆錢。
轉賬：把1個賬戶中的錢，轉移到另外1個賬戶。
批量轉賬：轉賬的增強版。
凍結資金：把1個賬戶的資金，凍結1部份，可用余額會減少相同的數額。
解凍資金：把1個賬戶的資金，解凍1部份，可用余額會增加相同的數額。

3.查詢
基本信息查詢：查詢1個賬戶的總金額、可用余額、凍結余額等信息。
批量查詢：查詢多個賬戶的金額等信息。
開戶-凍結賬戶-解凍賬戶
凍結資金、解凍資金等日志
交易明細：包括了充值、提現、交易等所有的賬戶資金變動日志。

4.凍結賬戶/解凍賬戶
凍結；把1個賬戶給凍結了，凍結的賬戶可能沒法進行提現等操作。
解凍：把賬戶從凍結狀態，變成正常狀態。

技術架構

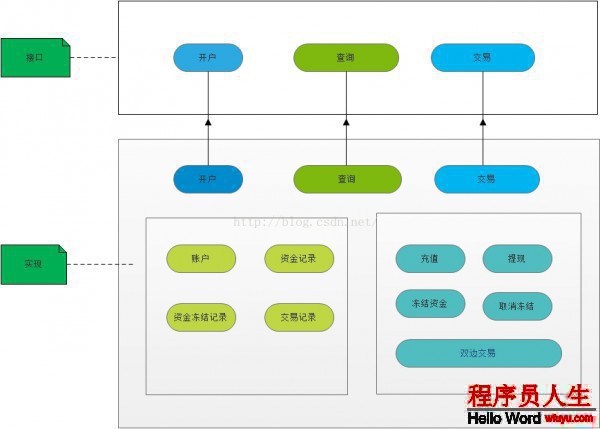

技術架構圖/產品架構圖

3種模式：本地jar包或源碼、WebService、Dubbo。
當使用WebService/Dubbo的時候，需要注意“散布式事務”。我們在做的時候，沒有過量斟酌。

數據庫設計

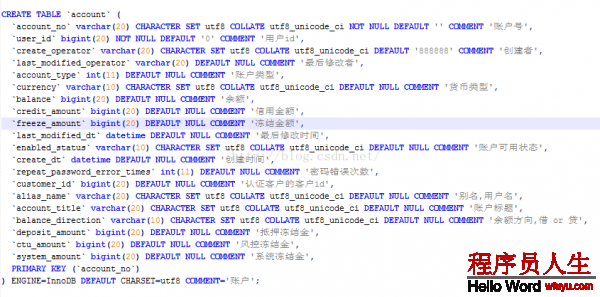

賬戶表

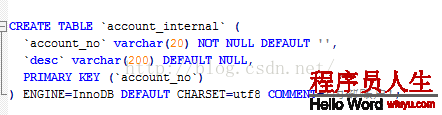

內部賬戶表

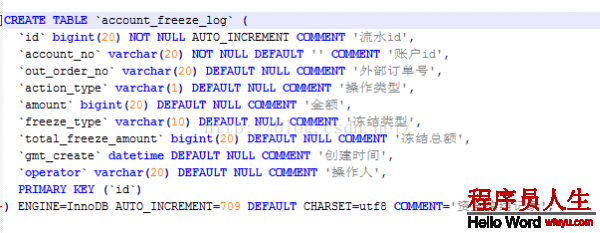

賬戶資金凍結記錄

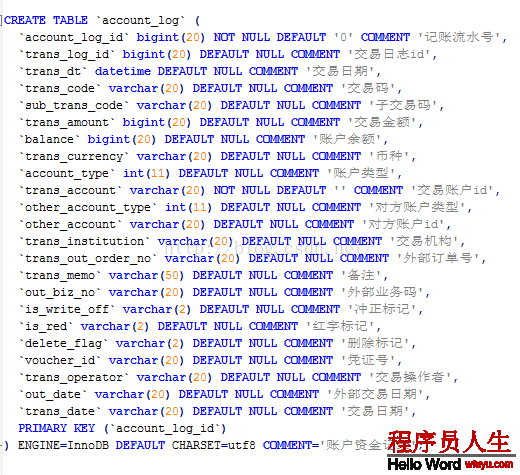

賬戶資金流水

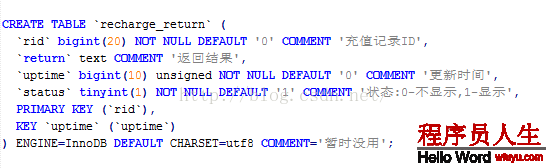

充值返回通知

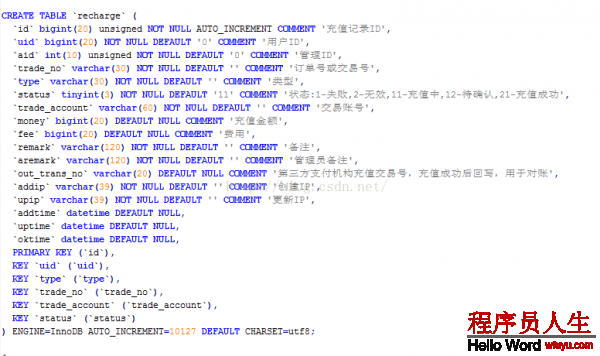

充值記錄

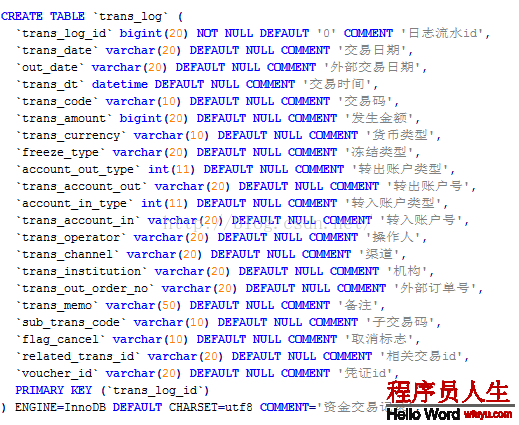

交易記錄

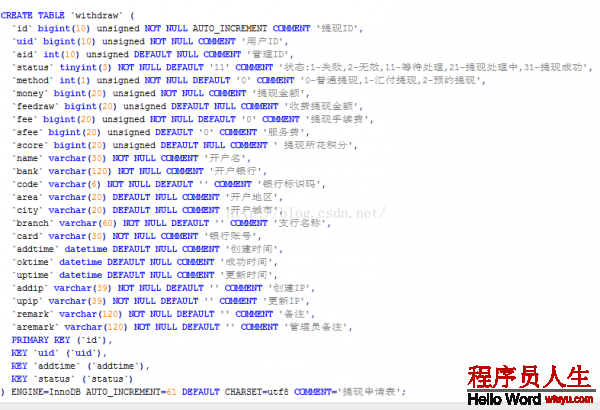

提現

詳細設計

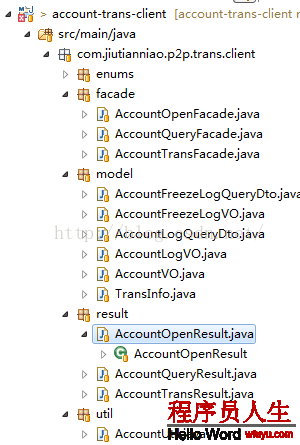

接口包

外界調用賬務服務，先引入接口包就，再引入實現類jar。如果是WebService和Dubbo，只需要引入接口jar包就好了。

facade：對外提供的服務，是通過facade包下的3個接口來暴露的。
enums：枚舉類
model：各種模型
result：結果集，code+實體。毛病碼code，也能夠通過Exception+code來實現。
util：工具類。

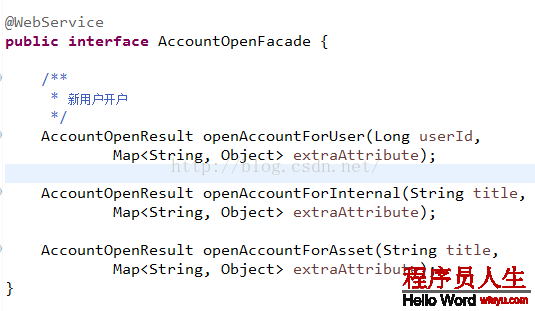

AccountOpenFacade：主要提供開戶類的功能，外部賬戶、內部賬戶等是有點辨別的。

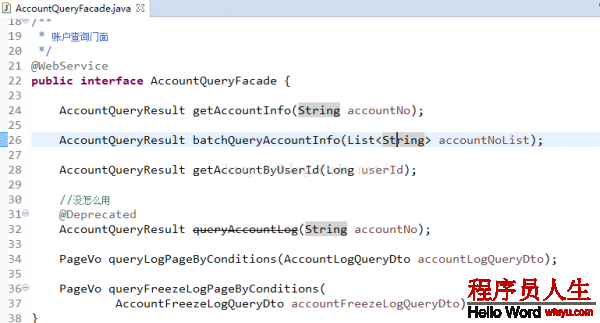

AccountQueryFacade：查詢類功能，查詢賬戶、資金流水、資金凍結記錄等。

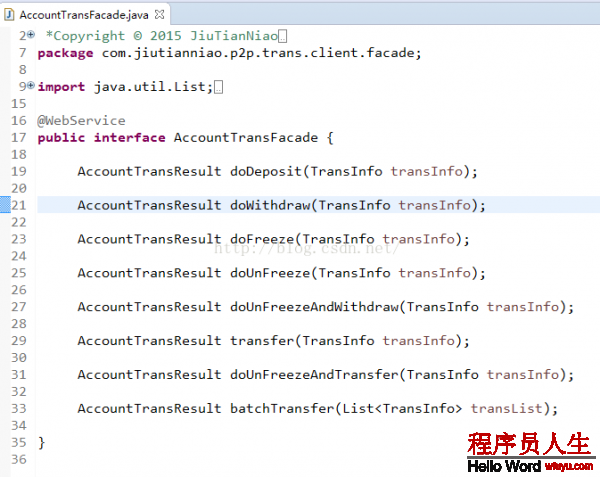

AccountTransFacade：交易類功能，充值、提現、凍結、取消凍結、轉賬。

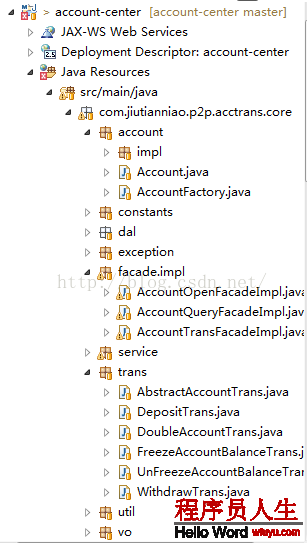

實現包

facade.impl: 對外提供服務的實現類
account：賬戶模型，賬戶本身也能夠有多重實現，這個還真是沒有想到。比如，DummyAccount可以空實現，有的時候會用到。
constants:常量
dal: 數據庫CRUD
exception:異常
service:內部業務邏輯，主要是查詢類的。
trans: 內部業務邏輯，主要是交易類的。
util：工具類。
vo：只有1個LockAccountVO，可能要鎖賬戶時的臨時VO。這個地方略顯高端！！！

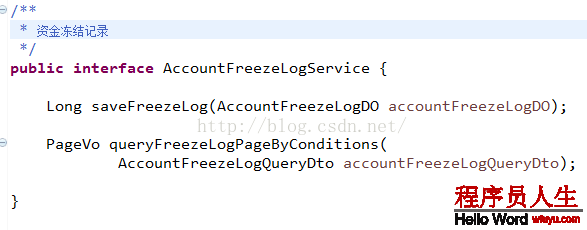

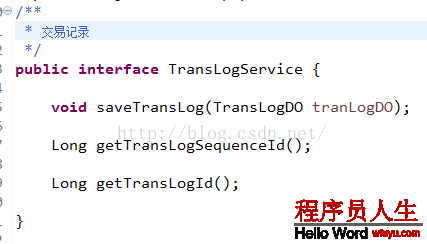

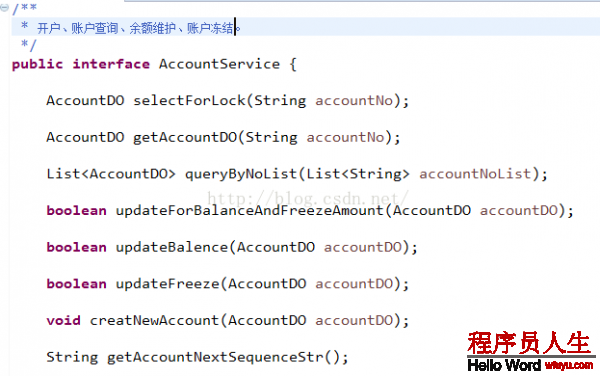

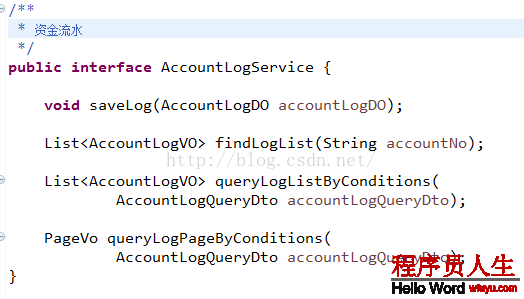

查詢類功能service：

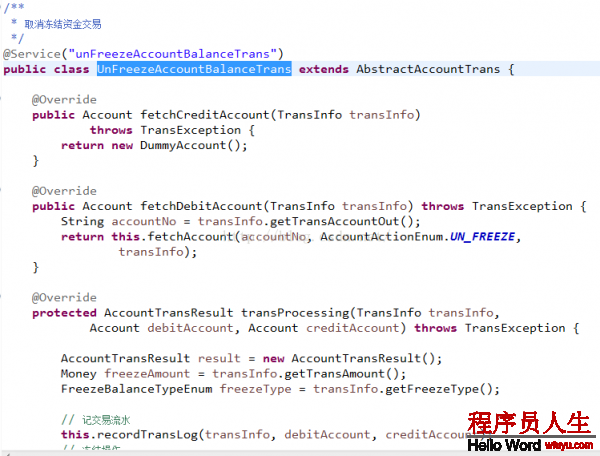

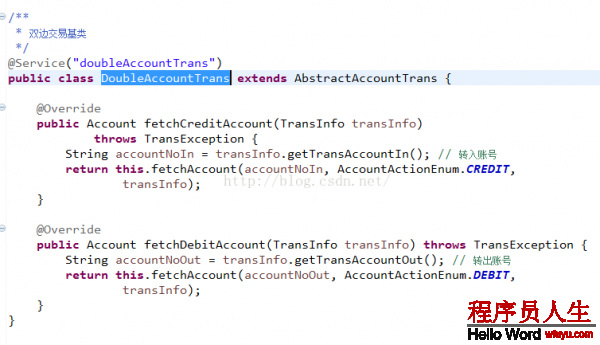

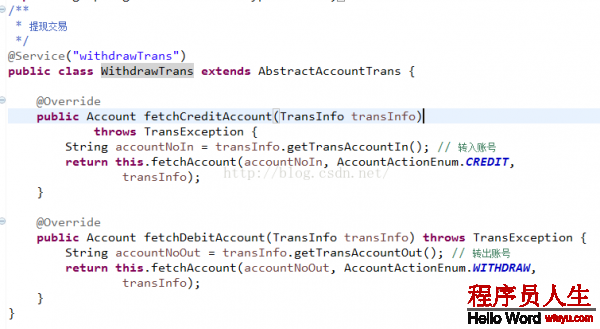

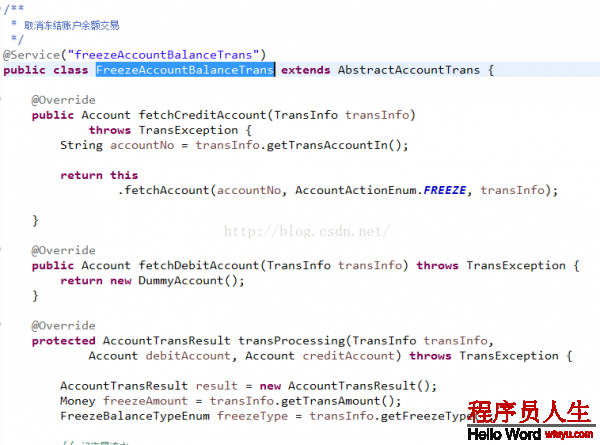

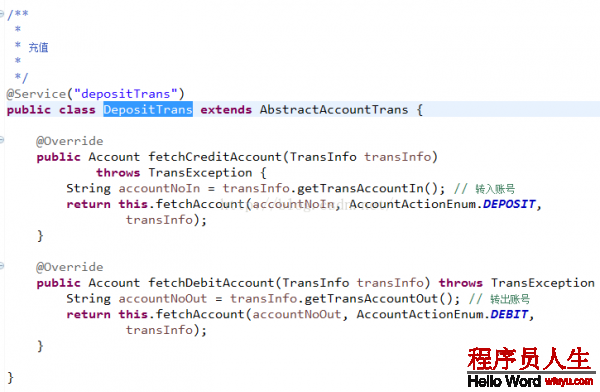

交易類功能trans：

不足的地方
當時做P2P網貸系統的時候，資金賬務系統只實現了這些“利用類”的核心功能。
剛剛把產品架構圖畫好了，和某電商大牛交換了下，他覺得漏掉了2個核心功能：對賬和結算。
先記下來，下周認真學習下。

總結
1.資金賬務系統，是比較通用的。
2.先有產品設計，再有技術架構，再細節設計和編碼。
3.面向接口編程。
4.外界系統，只需要知道接口就能夠了。
5.資金賬務類系統，需要1點業務能力。部份功能，需要懂財務會計等概念。

1轉眼，2016年5月，馬上就要過去了。
這個月，寫得大多是“創業投資和商業模式” 類的文章，效果還是非常好的。
但是，目前還是“技術立身” ，寫點技術類的總結，壓壓驚，嘿嘿！！！

小雷FansUnion-1個有創業和投資經驗的資深程序員-全球最大中文IT社區CSDN知名博主-排名第120
投資案例：好狗狗、皇包車、職業夢、比呀比、易途8
2016年5月29日
湖北-武漢-晴

雷觀：技術研發，懂產品對提升自己的架構能力，可以說是有巨大幫助的。
