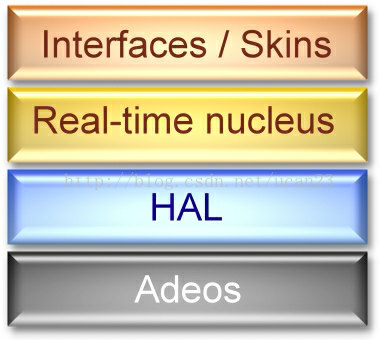

Adeos在Xenomai體系結構中的位置
你將會注意到Adeos接口直接暴露在硬件抽象層構成了Xenomai核的基礎。因此，大多數對Adeos服務的要求從HAL層開始解決，它的實現能在相干arch/<archname>/hal目錄中找到，通用的位可以在arch/generic/hal下取得。看1看后者是最好的方法去理解Xenomai怎樣為了自己的目的利用Adeos的。
2.1. Xenomai的重要和次要域
Xenomai允許運行實時線程在嚴格內核空間或在Linux線程地址空間。在文章剩下的部份，我們把后者稱作Xenomai線程，不會與常規Linux任務產生混淆（即便他們屬于 SCHED_FIFO 類）。Xenomai管理的所有線程
可以從實時nucleus中獲知。
支持實時線程排他的運行在內核空間僅僅是1個共同核時期的1個回想，在用戶空間真實時支持來臨之前，當實時利用僅能在嵌入到內核模塊運行；這些特點Xenomai還保存著主要的目的是支持延遲利用，這里不做討論。
更有趣的是Xenomai對Linux有1個共生的方法；例如，這個使它不同于RTAI/LXRT的實現。以此為目的，Xenomai線程不但能像基于內核的Xenomai線程運行在管線里最高優先級域（即，主要域）的上下文中，而且可以運行在常規Linux空間（即，次要域），即便經歷更高的調度延遲，仍被Xenomai當作實時的。在Xenomai的術語中，前者被稱為運行在主要履行模式，而后者處于次要履行模式。
為了對運行在次要域的線程提供完全的實時支持，Xenomai需要實現以下幾點：
- 公共的優先級模型。只能調度，我們需要1種方法使實時核和Linux內核同享相同的優先級模型相對線程同享控制。換句話說，1個Xenomai線程需要是自己的優先級在任什么時候候嚴格生效，不管它當前的域，在所有的Xenomai線程中。Xenomai采取稱為根線程可變優先級的技術，通過這個Linux內核自動繼承被實時核控制的Xenomai線程的優先級，這恰好產生在進入次要域的時候。實際上，這意味著當前運行在主要域的Xenomai線程沒有必要搶占運行在次要域中的線程，除非它們的有效優先級確切更高。例如，上面的行動跟RTAI/LXRT相反，在RTAI/LXRT中線程遷移到Linux空間事實上會丟失它們實時有限級，通過繼承RTAI調度器定義的最低優先級實現。也就是說，常規Linux任務隊Xenomai1無所知，這僅僅產生在屬于SCHED_FIFO的類中，當與來自主要域的Xenomai線程競爭CPU時總會被搶占，即便他們依然會與運行在次要域中的Xenomai線程競爭優先級明智。
- 程序履行時間的可預測性。當1個Xenomai線程運行在Linux（即，次要）域，不管履行內核還是利用代碼，它的時序不應當被非實時的Linux中斷活動攪動，通常來講被任何低優先級、產生在內核層的異步異步活動。1個簡單的方法來禁止后者產生的概率是當Xenomai線程運行在Linux域時使Linux內核保持中斷饑餓，因此沒有推延處理睬在這段時間內觸發上半部中斷處理。使Linux內核遭受中斷饑餓的方法是當內部需要中間Adeos域的時候阻塞他們，坐在被實時核和Linux內核占用的中斷之間，在Xenomai術語中叫做中斷屏蔽。不管甚么時候Xenomai線程在Linux內核空間被調用這個屏蔽都會被占用，在其它的情況下不同。需要注意的是屏蔽支持能被啟用/禁用在每一個線程基礎上，或在Xenomai構建時系統范圍的基礎上；默許情況下對Xenomai是被禁用的并且不是內建的。
- 細粒度的Linux內核。為了從次要履行模式中取得最好，我們需要Linux內核表現出最短的可能非搶占部份，因此在Xenomai線程運行在次要域變成準備運行以后重調度的機會會盡快的被捉住。另外，這確保了Xenomai線程能在1個短的和有時間界的1段時間內從主要域遷移到次要域，由于這個操作包括了到達1個內核重調度點。由于這個，
2.2. 系統調用盜取
由于Xenomai實時API（即，skins）可以堆積在Xenomai的nucleus上，能將它們自己的1組服務導出給用戶空間Xenomai線程，必須有1種方法對適當?shù)奶幚沓绦虻姆蛛x對應的系統調用，而常規的系統調用都是在1起的。Xenomai攔截每個Xenomai線程需要處理的Xenomai或Linux域的系統調用圈套/異常。這通使用適當?shù)腁deos定閱事件處理程序?qū)崿F(xiàn)。Xenomai使用這類能力來：
（1）將來自利用程序要求的實時服務分發給恰當?shù)南到y(tǒng)調用途理程序；
（2）確保每個系統調用都會在其相應的域中履行，不管是Xenomai還是Linux。
2.3. 中斷傳播

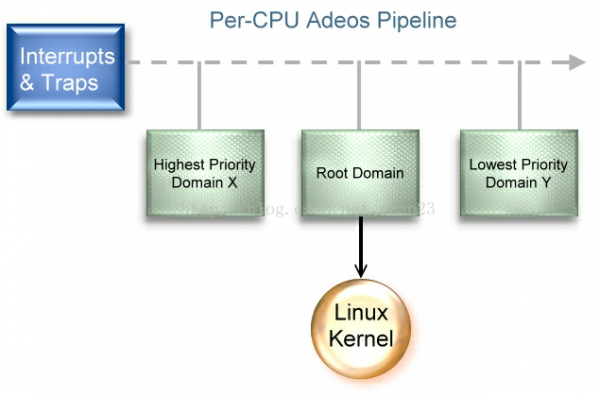

由于實時nucleus在管線的最前面，當有感興趣的中斷來臨時在Xenomai域中的實時nucleus會第1個被通知，中斷被處理以后，nucleus會將該中斷標記并傳遞到管線，如果必要終究會傳遞到Linux內核域。當被產生的中斷喚醒時，實時nucleus會在外部中斷處理程序返回后（以防中斷堆積）重新調度，并會轉換成它控制的可運行線程的最高優先級。
當沒有實時活動被阻塞時，Xenomai域會將CPU的控制權交給中斷屏蔽域。也就是說當Xenomai域空閑時讓出CPU，當Xenomai有事件處理時，搶占CPU。對中斷通過管線，Adeos有兩種傳播模式：隱式模式和顯示模式。隱式模式由系統自動傳播中斷，顯示模式需要手動傳播中斷。
3. 技能和訣竅
3.1 啟用/禁用中斷源
除能完全延遲1個域使不再有中斷能經過它，直到它被明確的撤消延遲，Adeos允許在硬件層選擇性的禁用/重啟用中斷的實際源。
接收了這個盒子后，Adeos處理所有域的中斷制止的要求，包括Linux內核的和實時核的。這意味著在硬件PIC層禁用中斷要求源，并鎖住從這個中斷源到當前域在管線層的任何中斷的分發。相反的，啟用中斷意味側重新激活PIC層的中斷源，并允許從這個源到當前域的進1步分發。因此，1個想啟用1個中斷源的域必須是與制止這個中斷源的域是同1個，由于這樣的操作是域獨立的。
實際上，這意味著，成對使用時，rthal_irq_disable()和rthal_irq_enable()服務集成了構成了Xenomai基礎的實時HAL內相干Adeos的調用，必須由同1Adeos域解決。例如，如果1個實時中斷處理程序用rthal_irq_request()服務于某個中斷源連在1起，禁用中斷源使用rthal_irq_disable()，那末這個源將會被Xenomai域阻塞直到同1中斷源的rthal_irq_enable()被同1域調用。處理這個要求失敗將會致使受影響的中斷通道永久性丟失。
3.2. 域間同享中斷
1個在域間同享硬件中斷時誤用Adeos管線的典型例子以下：
void realtime_eth_handler (unsigned irq, void *cookie)
{
/*
* This interrupt handler has been installed using
* rthal_irq_request(), so it will always be invoked on behalf of
* the Xenomai (primary) domain.
*/
rthal_irq_disable(irq);
/* The Xenomai domain won't receive this irq anymore */
rthal_irq_host_pend(irq);
/* This irq has been marked as pending for Linux */
}
void linux_eth_handler (int irq, void *dev_id, struct pt_regs *regs)
{
/*
* This interrupt handler has been installed using
* rthal_irq_host_request(), so it will always be invoked on
* behalf of the Linux (secondary) domain, as a shared interrupt
* handler (Linux-wise).
*/
rthal_irq_enable(irq);
/*
* BUG: This won't work as expected: we are only unlocking the
* interrupt source for the Linux domain which is current here,
* not for the Xenomai domain!
*/
在上面的這個不工作的例子中，由于Xenomai對所有截獲的中斷總是使用顯示的傳播模式，接下來的以太網將會在Xenomai日志中被標記為阻塞，等待Xenomai處理程序可能手動的將它傳播給Linux。但是由于中斷依然被Xenomai鎖在管線層（別忘了實際上沒有人從Xenomai域解決了期望的rthal_irq_enable()），這樣的是不會產生的，由于Xenomai處理程序直到鎖被移除才會運行的。因此，我們慶祝吧。
榮幸的是，對適當?shù)耐碇袛嘤袀€方法，域間需要保持中斷源禁用直到終究處理結束（例如，處理電平動身的中斷是其中的1個問題）：實際上，你不需要做任何事情，由于在把它傳遞給管線之前Adeos已屏蔽了來自PIC層的進來任何中斷。因此，你僅僅需要處理你看到的合適相干域處理程序的中斷，并肯定在最后1個的時候使用rthal_irq_enable()來重啟用中斷源。不管什么時候Linux內核是那些接收者之1，常規的內核處理程序?qū)詣又貑⒂茫曰旧夏阒恍枰獡?dān)心在處理程序中調用rthal_irq_enable()，這個函數不會傳播傳進來的中斷到Linux內核。
特別的在x86體系結構上，由于性能緣由，Adeos接收到的時鐘中斷將不會被屏蔽。這就是說，中斷源將不會是你想以任何方式禁用的，所以這不是個問題。
3.3. 中斷同享和延遲
但是，當傳播通過全部管線保持屏蔽1個中斷源可能會增加延遲。
由于Adeos保證沒有由于中斷在任何域上堆積引發棧溢出的產生，并且由于它在動身中斷處理程序之前會延遲當前階段，在Xenomai處理程序中沒有必要禁用中斷源。相反你乃至?xí)胫匦聠⒂盟@樣行將產生的中斷可以被立刻記錄下來，并且在當前處理程序調用返回后回立即被處理。
所以，解決方法是以這類方法重寫先前的例子，以下：
void realtime_eth_handler (unsigned irq, void *cookie)
{
rthal_irq_enable(irq);
rthal_irq_host_pend(irq);
/* This irq has been marked as pending for Linux */
}
void linux_eth_handler (int irq, void *dev_id, struct pt_regs *regs)
{
/* process the IRQ normally. */
}
4. 結論
Adeos是相當簡單的1段代碼，如果使用得當包括了許多有趣的屬性。Adeos模型的主干是時間管線，正因如此，它提供了所有我們在Xenomai中需要的重要特點：
- 可預測的中斷延遲；
- 精確中斷虛擬化控制（每一個域和每一個中斷處理程序注冊，每一個域和每一個CPU的中斷屏蔽）；
- 統1、優先級和面向域的事件傳播模型；
- 1個通用和簡單的API來簡化客戶代碼的移植。
Xenomai使用這些特點來尋求Linux內核帶來的實時服務的最大可能的集成。Xenomai的主要模式在最低的微秒即的延遲提供真的實時性能。另外，Xenomai在Linux未來演變中賭注，來改良內核的整體粒度，例如PREEMPT_RT，因此次要模式仍在在肯定意義上的實時，即便是最壞情況下的延遲也是可測的。這就是為何Xenomai從第1天開始就努力工作來到達與Linux內核高度集成的層次。斟酌共生，尋求共利。
5. 鏈接
- Karim Yaghmour's Adeos 提議: http://www.opersys.com/ftp/pub/Adeos/adeos.pdf
- 樂觀中斷保護: http://citeseer.nj.nec.com/stodolsky93fast.html
- GNA上的Adeos工作目錄: https://gna.org/projects/adeos/
- 下載最新的Adeos補釘: http://download.gna.org/adeos/patches/
- Adeos API 參考手冊: http://home.gna.org/adeos/doc/api/globals.html
