使用 .NET WinForm 開發所見即所得的 IDE 開發環境，實現不寫代碼直接生成應用程序

直接切入正題，這是我09年到11年左右業余時間編寫的項目，最初的想法很簡單，做1個能拖拖拽拽就直接生成利用程序的工具，不用寫代碼，把能想到的業務操作全部封裝起來，通過配置的方式把這些業務操作組織起來運行。

項目的核心功能已基本實現，但12年以后我基本停止了這方面的開發，現在翻出來在這里寫出來想和大家交換1下。

鑒于篇幅和精力的緣由，請諒解我這篇博文對技術實現的具體細節談的不是很多，只能算是1個概述。對業務的說明也不多，我想大家都是技術流，應當1看就明白。

寫這個項目的時間是56年前，現在回過頭去看，有很多不足的地方，設計上的，技術上的都有，加上當時技術力有限，不足的地方還請指正，謝謝。

后續是不是會寫1個系列的博文詳細的分析講授實現方法，我暫時也沒有想好，主要是沒有太多時間，我現在基本又回到了當初每天只睡45個小時的狀態。

如果此篇博文有點兒價值，給個推薦唄 ^_^

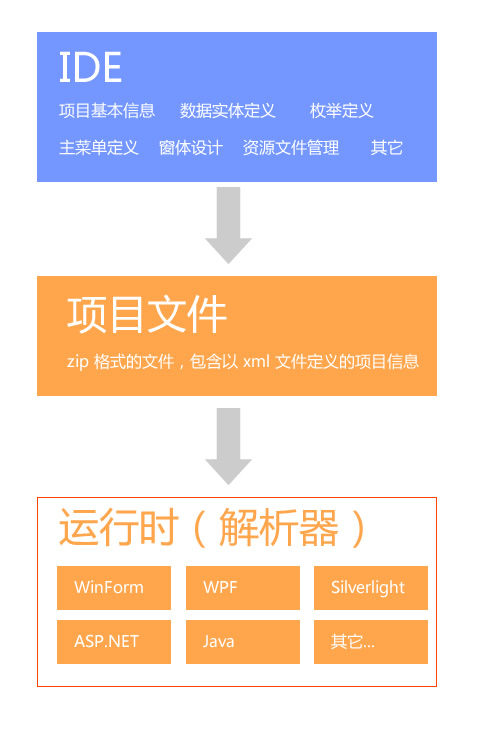

項目使用了 .Net Framework 3.5 開發，分為兩大塊： IDE 和 運行時（解析器）

IDE中開發的項目在打包后生成 zip 格式的包，解析器通過讀取 zip 包實時解析運行，有點類似中間語言的概念，但我這里生成的 zip 包中主要以 xml 文件為主，通過 xml 文件對項目的 UI，業務，數據結構 進行描寫。

到此可以看出，運行時本身其實不1定是 .Net 或 WinForm 的，而是可使用任何平臺或語言實現，只要讀取 zip 文件和 xml 文件并解析便可。

事實上我自己實現的默許運行時也不是 WinForm，而是用了 Silverlight。

再簡單說說 IDE 的設計思路，幾個主要的設計目標以下：

1.像 Visual Studio 1樣

　　有可視化的環境，拖拖拽拽界面就出來了。

2.模塊化設計

　　功能模塊全部獨立，解耦，以插件的情勢存在于主程序（宿主）中。

2.不要寫代碼，業務通過界面，向導進行配置

　　拖1個按鈕上去，想要單擊時做1件事情，就先把按鈕拖上去，然后設置這個按鈕的事件序列，配置對應的事件。

3.把事件這個概念抽象并封裝起來

　　如“保存數據”這個事件，配置好數據的來源，如窗體上的數據，或系統數據，再配置好要保存的目標，某種數據實體，便可，這個事件被添加到某個事件序列，如按鈕的單擊事件序列中，項目被運行時解析時，就會按鈕這個邏輯履行。

4.對數據操作要有1定的自由度

　　除基本的向導式配置之外，要能滿足特殊需求，比如支持自定義 sql 語句。但是自定義 sql 語句怎樣與數據源，目標交互呢？我設計了1種簡單的表達方法，如 UPDATE FROM [User] SET [Name] = {FormElement.txtName} WHERE [Id]={System.UserId}

5.對數據庫數據表的操作怎樣交互

　　就是將其抽象為“數據實體”，數據實體也在 IDE 中由用戶自己定義，定義的進程類似于 SqlServer，定義好數據實體以后，在 IDE 中進行設計時，通過數據實體來抽象對數據庫、表的操作，在打包項目時，可以根據定義的數據實體，生成多種數據庫，如 SqlServer，Mysql 等。

6.資源文件的管理

　　在項目中必定要援用到外部資源，這部份外部資源，怎樣引入，管理，打包呢？我在 IDE 中設計了獨立的資源管理器，在 IDE 中設計 UI 時，通過資源管理器援用資源，打包時，將資源打包到 zip 文件中。

7.打包前的靜態編譯檢查

　　類似于我們在 Visual Studio 中寫程序，編譯時如果有毛病就會出現正告或毛病提示。在這個 IDE 中，也必須有一樣的功能。當援用的數據實體被刪除，數據項不存在，援用的資源文件不存在，和事件配置中1些問題出現時，能夠實時，并在打包項目時指出這些毛病的具體位置。

8.支持嵌入腳本

　　能夠在事件序列中添加自定義腳本，支持在運行時動態解析或調用某種腳本語言。此功能有所設計，但并未開發。

9.支持插件

　　此處插件支持指的是 IDE 層面能夠支持插件，類似 Visaul Studio 或 Eclipse 的插件機制，我當時使用的是 .NET 管線技術（很冷門），實現了相干DEMO，但是沒有集成到IDE中。

10.IDE界面支持多國語言

　　目前IDE完全支持多國語言，所有文本均使用了資源，但是我沒有直接使用資源文件，而是將其強類型化了，具體實現方式下文詳述。

在設計開發這個 IDE 的初期，我并沒有給自己設定如此詳細的目標，現在寫其實更多的是回顧和總結。

在這個項目中，大量使用了 GDI+ 繪圖，說復雜，給你調用的接口也就那末多，說簡單，用 GDI+ 自己寫1個功能完備的 WinForm 控件，分分鐘教你重新做人。在這個項目中，幾近所有的界面元素都是我自己用 GDI+ 繪制的，使用的第3方控件不多。后面我會寫1些這方面的感想。

下面羅列1些技術難點和主要功能點，有些細節可能沒有試著做過都不會心識到那是個問題。

1.工具欄按鈕/右鍵菜單的狀態控制

　　就是控制狀態欄上按鈕可用不可用，可見不可見，絕大多數時候這不是個問題，但是作為1個 IDE，工具欄上的各種按鈕非常多，且按鈕的狀態和當前設計器中的選中元素個數，選中元素類型，乃至選中元素本身的狀態等等相干，還有些按鈕是特定控件或元素提供的，怎樣統1控制這些按鈕的狀態？

黃色背景部份是動態掛載上去的，狀態的控制在后文中說明。

此處右鍵菜單指的是窗體設計器中的右鍵菜單，在窗體設計器中，右鍵菜單比較復雜，不同控件的右鍵菜單有所不同，有共通的項目，有特殊的項目，和狀態是否是灰掉可能和控件本身的某些因素有關，但右鍵菜單本身是不可能通過處于設計狀態的控件本身提供的，所以此處如何把控件獨有的菜單項掛載上去，又怎樣控制它們的狀態？注意設計器本身和用來設計的控件是解耦合的。

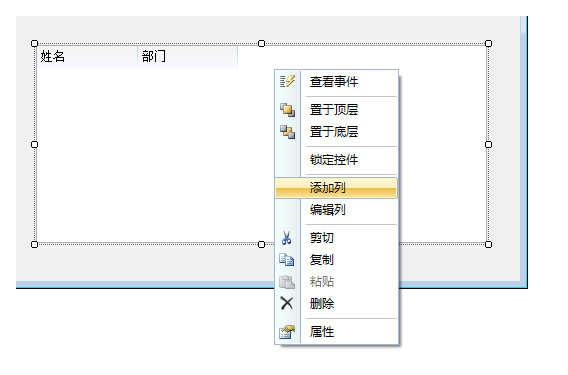

注意這個例子，右鍵 DataGrid 產生的右鍵菜單中存在“添加列” 和“編輯列”兩個特殊的項目。

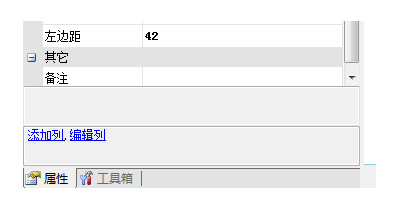

此處當我選中 DataGrid 時，屬性網格下方也會出現這兩個項目，這里先提1個關鍵概念，叫做“謂詞”，這是1個 DesignSurface 中的概念，后文再詳述。

此處實際上我實現了1個獨立的菜單（包括工具欄項目）的管理器，并不是直接創建 MenuItem 之類的實例去使用，這個管理器也是獨立于業務進行設計的，對菜單項的各種狀態，行動都進行了抽象與封裝。在管理器層面統1調度這些菜單項，通過1定的機制使菜單項的狀態與業務狀態關聯起來，不允許外部代碼直接修改菜單項的狀態，整套機制本身，與菜單項在UI層面的實現也是無關解耦的，終究生成可見菜單項時，才會生成特定的控件，如 MenuItem，也能夠換成其它任何菜單項控件，不影響管理器的功能與邏輯。

我記得當時我研究了幾個IDE的設計細節，包括  Visual Studio，應當都采取了類似的機制，好吧我承認是我研究以后鑒戒了它們的機制。

這個問題我放在首位，是我意想到這個問題在大型軟件中，真的是個很大的問題，我現在參與開發的1款電氣化CAD軟件中，就存在這個問題，但是他們初期并未意想到這個問題，也談不上能很好的解決，幾千個菜單項，工具欄按鈕項，直接硬編碼，對他們的狀態控制也談不上成體系，就是粗魯的硬編碼，現在的保護，修改，調劑都異常痛苦。

2.窗體設計器

　　最初我是自己用 GDI+ 寫了1個簡單的設計器模型，支持拖拽，繪制，動態對齊等等功能，但是越往后越復雜，比如繪制1個 DataGrid，你不能光是1個框框，你要自己去繪制它的列，列頭，如果要繪制1個圖片框，你就要自己去繪制它的圖片內容，要斟酌圖片的縮放方式等等細節，如果要1條道走到黑完全自己實現，本錢將非常高昂。

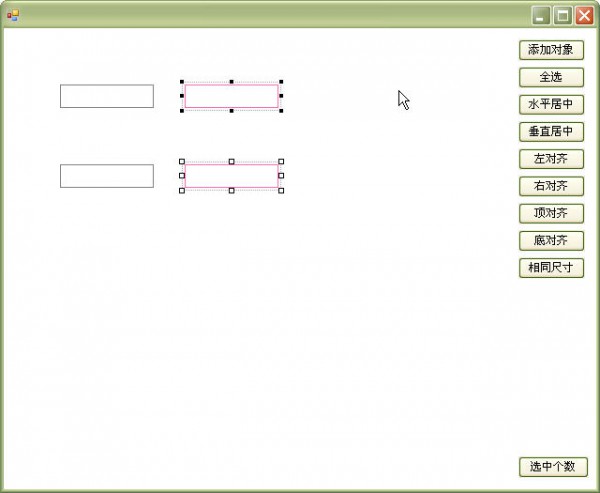

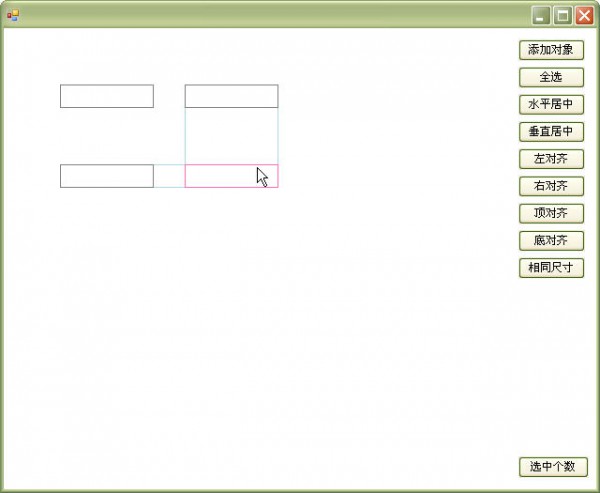

先看看初期直接使用 GDI+ 實現的效果：

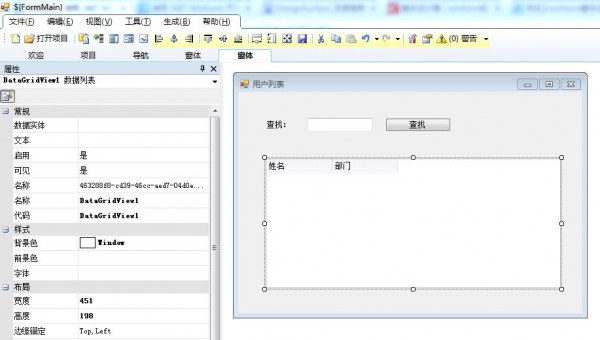

下面是直接使用微軟 DesignSurface 效果：

和 Visual Studio 效果1樣，不過這里需要注意的是 DesignSurface 僅僅也只是提供了基本的窗體設計能力（圖中右邊部份），比我上面GDI+自己寫的功能多不了多少，但是不用自己繪制控件的外觀，其它輔助功能都是需要自行開發的。

這里要注意的1點是窗體設計器中 允許被設計 的控件 們，是與設計器本身，與IDE解耦的，是完全獨立實現的，后期添加新控件，修改控件都與IDE無關，這個地方的難點決然是解耦合，各種解耦合。

左邊的屬性列表是自行開發的，.Net Framework 中確切提供了 PropertyGrid 控件，但是對高階開發此處其實不適用，有很多制限，下文詳述。

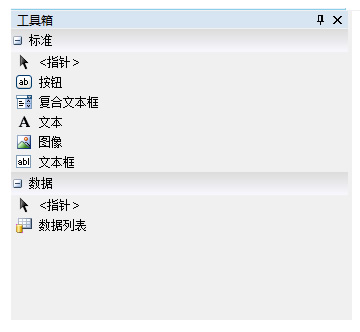

3.工具箱

　　工具箱本身是獨立實現的，不依賴其所處的窗體設計器，同時它本身所承載的控件，也是動態載入的，后期允許第3方插件掛載控件到工具箱中。

　　這個地方需要注意的不多，1個是動態載入控件，另外一個就是在和窗體設計器交互的時候，比如我拖1個控件到設計器上，這里是需要對接 DesignSurface 的。

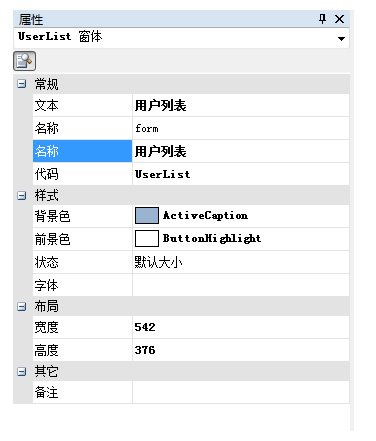

4.屬性網格（PropertyGrid）

.Net Framework 中提供了 PropertyGrid 控件，可以實現對對象實例的屬性編輯功能，但是難于擴大與自定義，我此處需要個性化定制的地方比較多，所以選擇自己實現1個。

主要實現了以下功能

1）對單個對象實例，列出它的屬性（Property，下同），和屬性的值，如果屬性值與默許值不同，能夠粗體顯示。

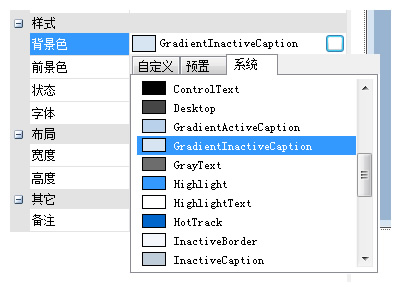

2）對特殊的屬性，提供對應的擴大編輯器，如色彩屬性，在點擊后應當提供1個色彩選擇器。且這些擴大編輯器，是與屬性網格本身解偶的。

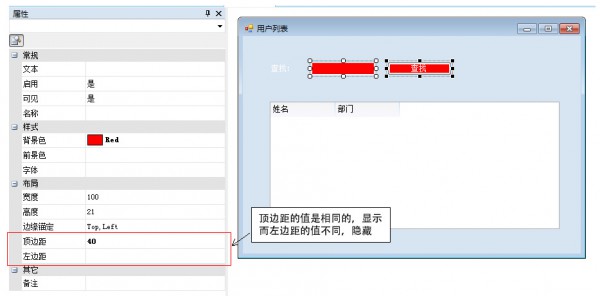

3）如果同時設置了多個不同類型（Type）的對象實例，例如在窗體設計器中框選了多個控件，這個場景就復雜1些了；首先得到這些對象實例的類型（Type），抽取共通的屬性，屬性網格中僅顯示共通屬性，對某個屬性的值，如果所有對象實例的值是相同的，則顯示，如果有所不同，則留空不顯示。在設置了某個屬性的值以后，能夠將新值設置到這些對象實例中。

5.撤消重做引擎

這里可以用的上“引擎”2字，由于確切比較復雜，我們先將這個問題簡化，可以簡單理解為對“對象”屬性變化的跟蹤，可以撤消這些變化，也能夠重做這些變化，可以任意步驟的操作。

觸及到的問題和知識點很多，在 IDE 里對象狀態的變化又被抽象為具體的“操作”，和這些操作又要和設計器進行聯動，有1定難度。

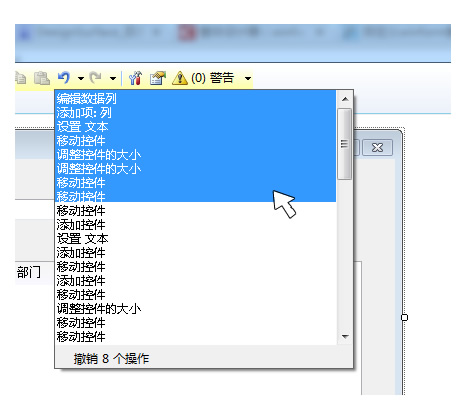

UI上的效果是直接使用 GDI+ 自定義的1個列表，其實不是很復雜，其它能夠直觀看的界面UI不多，主要是代碼了。

6.事件及事件編輯器

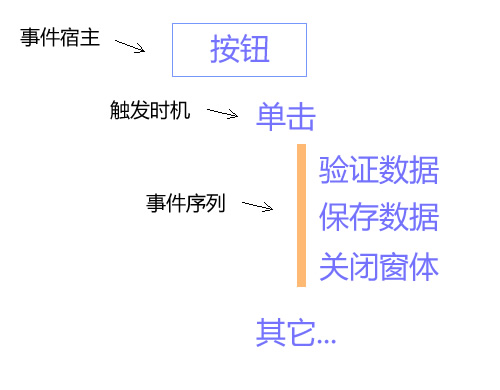

上文中提到，要將經常使用的操作（事件）都封裝起來，通過配置的方式來運行，大方向好像其實不復雜，但是，怎樣做呢？首先事件本身的抽象要獨立，要與窗體設計解耦合，其次“事件”的定義應當允許由第3方插件擴大，乃至“觸發時機”也應當允許由第3方插件進行擴大。以1個最簡單的按鈕為例：

看上去和普通編程中的事件機制沒甚么區分，是的，我們要做的是對其基本機制進行抽象化。例如：

1）觸發時機應當與事件寄主解耦，乃至允許第3方插件掛載觸發時機。

2）事件序列應當與觸發時機解耦，事件序列中的事件定義，應當與以上機制解耦，乃至允許第3方插件擴大。

看看項目中實現的效果：

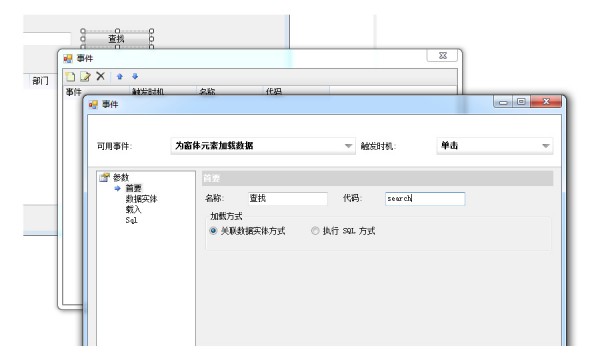

我們就以“為窗體元素加載數據”這個事件為例，看看現在的事件編輯器大概是甚么樣子。

這個事件支持“關聯數據實體方式”和“履行 SQL 方式”。

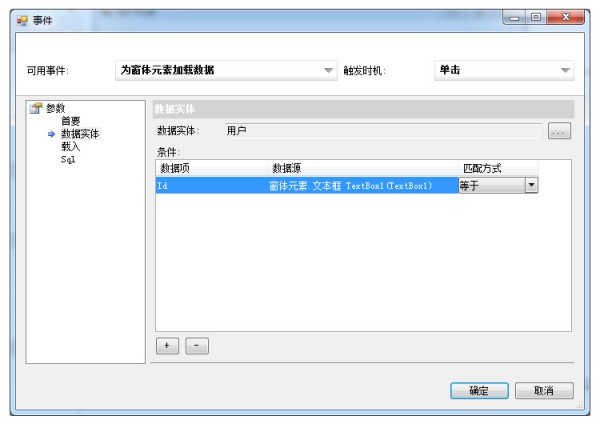

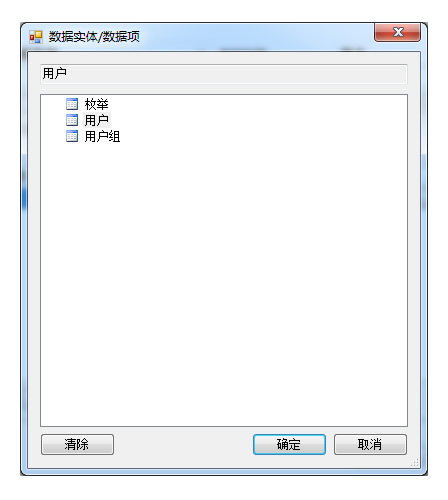

切換到數據實體界面中，選1個數據實體，然后設置相干的數據項。

這里就能夠配置事件在履行時，從哪里獲得數據，我們指定了從 用戶 這個數據實體當選擇數據，同時指定了1個條件，就是 用戶的 Id 要等于 指定文本框中的值。

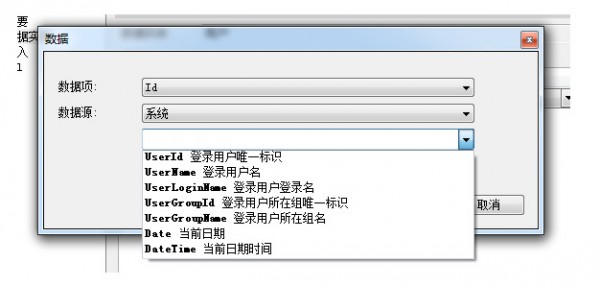

除使用界面元素中的值作為條件，還可使用系統數據，如：

對選擇特定的用戶，比如這個 Id 怎樣獲得呢？只要在加載數據時，把 Id 綁定到1個隱藏的文本框中就能夠了，加載數據時，可以讀取它的值。

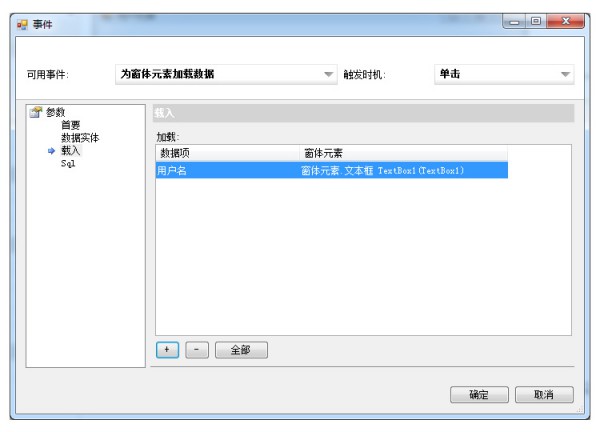

然后切換到載入界面

在載入界面中，指定我的數據取出來以后，加載到界面的哪些元素中。

我們上文提到，希望對數據的操作有1定的自由度，那末在事件編輯器中，就允許直接定義 sql 語句，或說 sql 語句的模板。

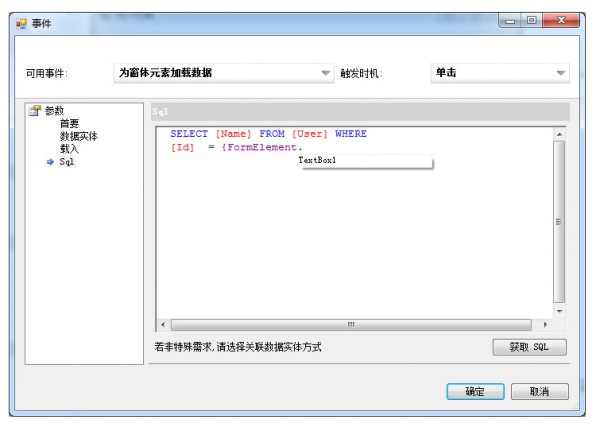

切換到 sql 界面后，首先可以通過 獲得 sql 按鈕自動根據前面的配置生成 sql，然后在此基礎上進行調劑，修改。

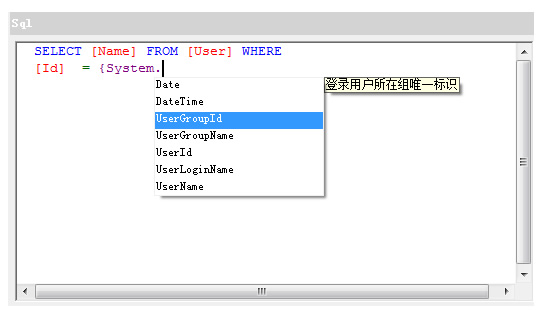

在 sql 編輯器中，可以通過 {Provider.Source} 的方式訪問數據。

支持語法著色，支持智能提示。

目前實現了兩種 Provider，FormElement （窗體元素）和 System （系統），在智能提示中支持遞進的提示。

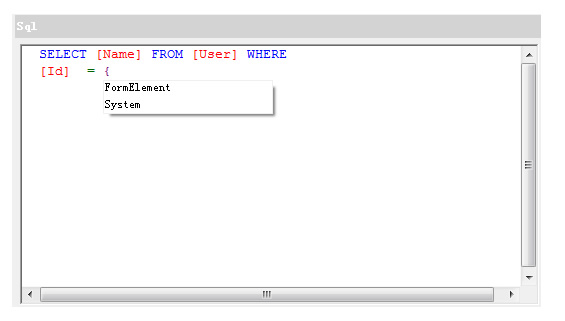

所謂遞進的提示是輸入“{”以后自動給出 Provider，選擇落后1步自動給出 Source 列表。

也能夠在 “{Provider” 后輸入“.” 則自動給出 Source 列表。

智能提示用起來簡單方便，看起來也很簡單，貌似只是1個 Popup ，實則是1個不小的坑，這個功能困惑了我很久，記得當時到處找大神請教，除高談闊論的就是直接告知我不知道，有個人也研究過 SharpDeveloper，告知我這個問題深了，后來我又去翻 SharpDeveloper 的源代碼，參考了它的實現，完成以后還是相當有成績感的。

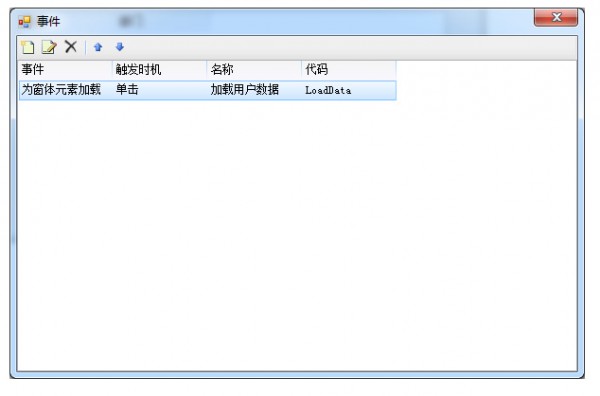

對事件序列的編輯，有兩種方法，1種是在設計器中雙擊控件以后打開的事件序列編輯器

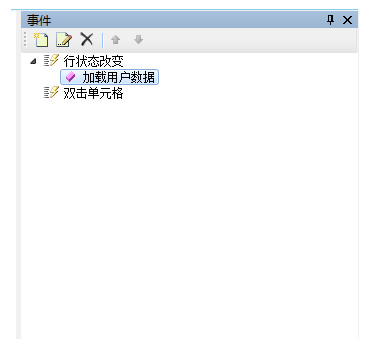

另外一種方法是在窗體設計器中提供了以樹形方式展現的事件序列，可以直接拖動改變事件的觸發時機，或其在事件序列中的位置。

事件在解析器中履行時，是按鈕它所處事件序列中的順序進行履行的。

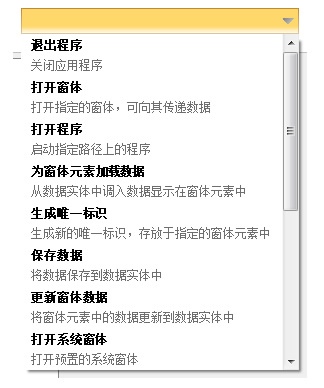

目前實現的事件大概有10幾個，基本的利用程序操作，數據交互等。

不再逐一詳細說明，由于事件本事是在解耦的情況下獨立實現的，IDE其實不依賴他們，所以未來擴大也很容易，可以說IDE和解析器是核心引擎，而這些事件定義，只是系統中的“業務”部份。

7.集合編輯器

集合編輯器，就真的只是用來編輯對象集合的，支持對集合中對象實例的編輯，和集合中元素順序的調劑，并且在與窗體設計器解耦合的基礎上，與窗體設計器聯動，能夠從窗體設計器中的元素獲得對象集合，同時與撤消/重做引擎對接，在編輯的進程中，提供撤消/重做的支持。

這個編輯器完成以后復用性比較強，在窗體設計器中有很多地方需要對集合進行編輯，行定義，列定義，元素定義之類。

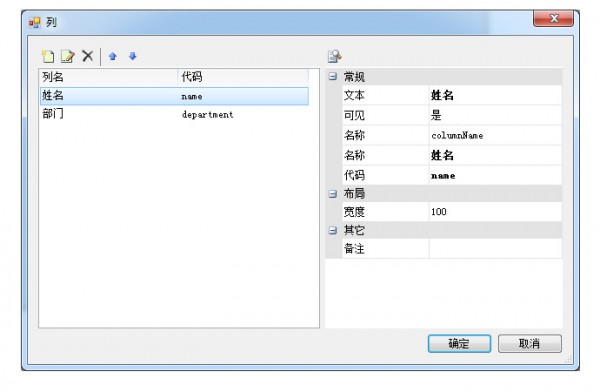

1個典型的使用處景是在窗體設計器中，對 DataGrid 的列進行編輯。

8.有效性檢查

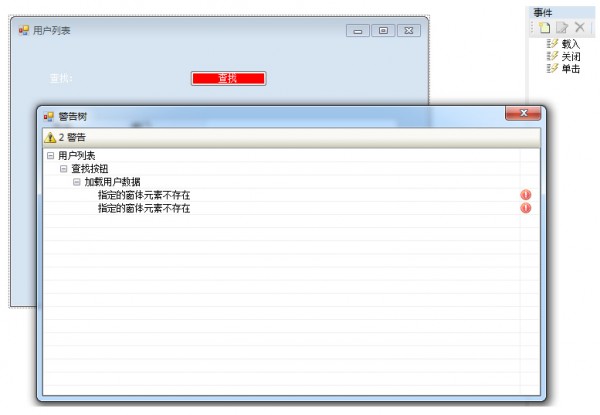

在窗體設計器中，能夠對當前窗體中的各項設置，包括的事件進行有效性的檢查。例如我在某個事件中設置了加載數據到 TextBox1 ，后來我刪除這個 TextBox1 ，那末就必須給出提示。

此處的主要難點應當在于解耦合，各種解耦合。

9.IDE多國語言實現

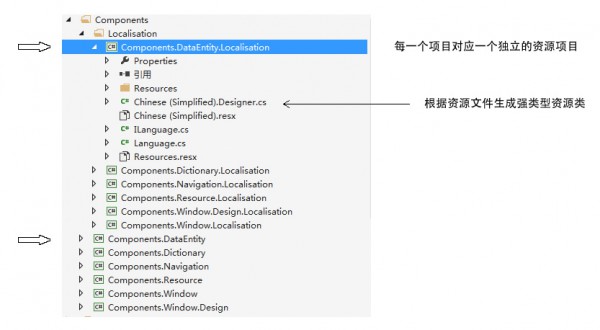

　　Visual Studio 自帶的資源文件編輯器使用起來不是很方便，比如多國語言，是分開在多個資源文件編輯器窗口中編輯的，沒有逐一對應的顯示語言文本，另外直接使用資源文件，使用的是通過 String 做參數的弱類型方式進行調用的，不能做靜態編譯時檢查，也沒法保證多語言相干編碼的質量。所以這里我沒有直接使用資源文件機制，而是進行了2次開發，我專門開發1個資源文件編輯器，提供1個1體化的界面同時編輯多國語言資源文件，使資源key同時和多個資源文件對應起來，同時支持導出excel，交給翻譯翻譯以后直接導回來，然后解析資源文件中的資源，生成1個統1的 ILanguage 接口，和不同的語言實現，如 class Chinese:ILanguage，class English:ILanguage，調用時，直接使用接口進行強類型調用，行將 Resource.GetString("buttonText") 變換為 _language.buttonText。

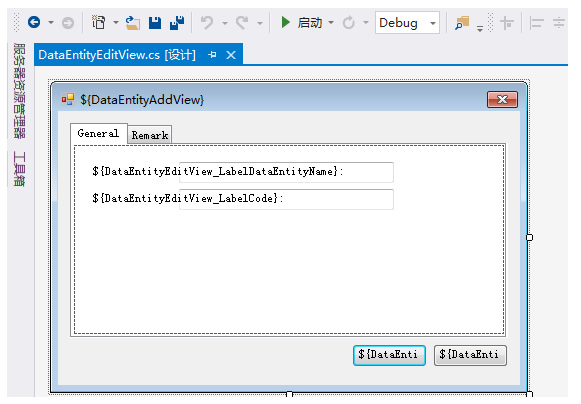

　　另外一方面，實現了1種將界面文本綁定到資源的機制，這1點在 WPF 下非常方便，在 WinForm 下就要自己動手了。通過特定字符串標記資源key，在運行時自動掃描窗體或其它容器控件，通過解析這些字符串自動查找對應的資源，將其替換。

10.界面用戶數據的驗證

　　目前幾近所有的開發平臺都提供了比較友好的用戶輸入驗證方案，在 WinForm 下也有，不過其實不是很完善，使用起來限制比較多，功能也有限，不是很順手。

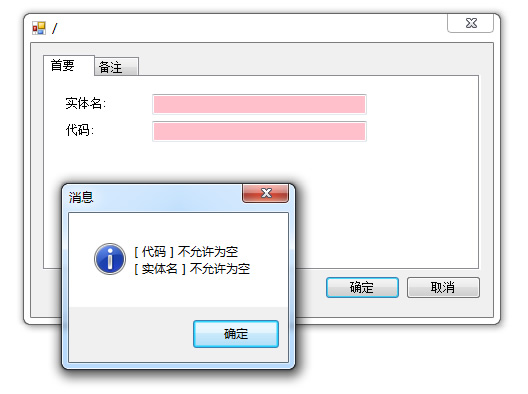

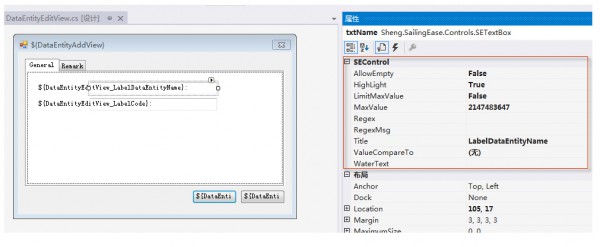

　　我自己開發了1套用于 WinForm 的用戶界面數據驗證功能。舉個最簡單的例子，我給文本框設置1個不允許空的屬性，或設置1個正則表達式，在我調用驗證方法時，就可以夠對它進行有效性驗證。方案非常簡單，只是要花點心思把它實現好，各種控件都要支持，要解耦合，驗證器要支持多種不同驗證機制，驗證結果如何向用戶反饋等等。

　　這套驗證機制也一樣實現在了運行時（解析器）當中。

驗證結果的反饋其實不1定要用 MessageBox，可以很容易的改進為其它更友好的情勢。

11.模塊化設計

模塊化，插件式的框架設計現在應當有很多現成的框架和設計方法，但是在當時，又是 WinForm 下，可以參考的資料非常少，大方向不復雜，但是做完善做細致，在當時對我來講有相當大的難度。當時唯1可以參考的是微軟的 CAB 框架，但在當時來看，CAB 就已是1個有些過時的框架了，使用起來有1些缺點和限制。

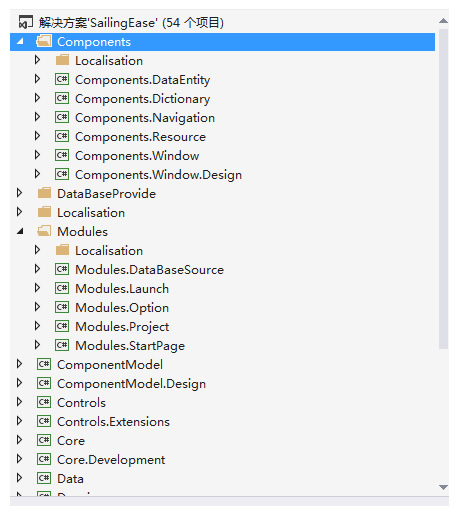

我在參考 CAB 的基礎上在 WinForm 下實現了1套分解的非常細致的模塊化開發框架，對軟件的功能進行層層解耦，宿主程序與功能模塊完全無關，而在我業務功能的設計上，IDE中的功能也實現了完全解耦，上文也多處提到了，窗體設計器與被設計的控件包解耦，事件機制與具體的事件定義解耦等等。

其它功能點

其它功能點主要是指：數據實體定義，主菜單定義，枚舉定義，資源管理，和其它小功能等，下文先做個簡單展現，暫不再做詳細的說明。

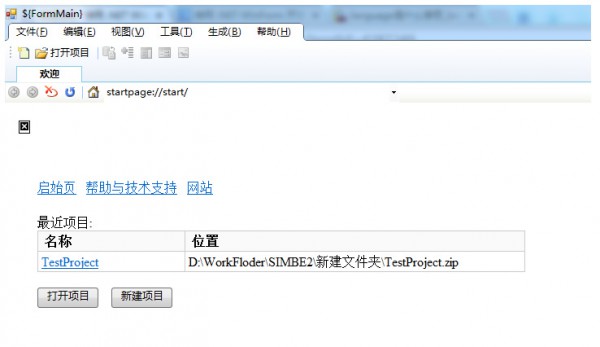

1.歡迎界面

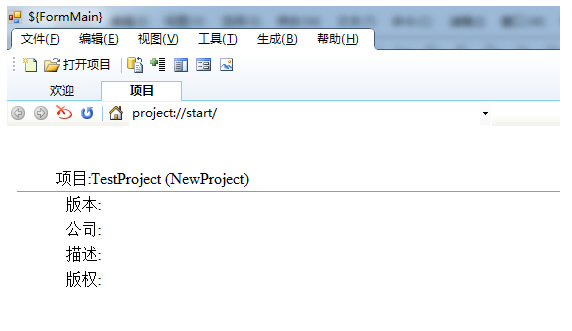

歡迎界面是內嵌了1個 HTML 頁面，只是和 C# 代碼有簡單交互，例如單擊鏈接會調用 C# 方法，并傳入參數。

使用 HTML 的1個緣由是希望歡迎界面比較漂亮，但是在 WinForm 下實現1個漂亮的，交互性強，保護性強的歡迎界面有1定難度，很浪費時間。

此處注意1個細節， URL 地址不是1個磁盤文件地址，而是1個自定義協議和路徑的地址，這個需要自己實現，但是很簡單。

年代久遠，CSS 和圖片可能遺失了，不太好看，見諒。

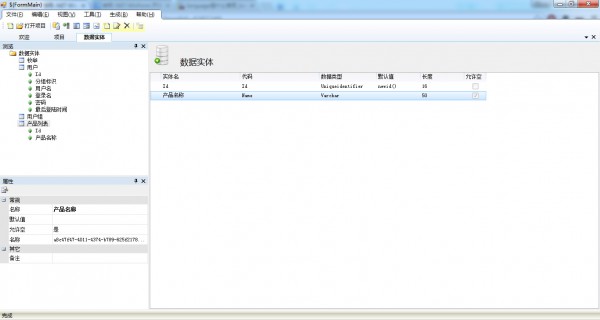

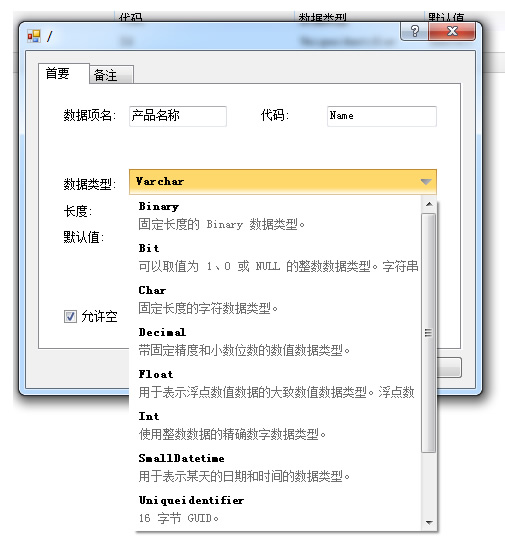

2.數據實體定義

這塊相對照較簡單，沒有復雜功能。

發布項目時可以根據數據實體定義自動生成數據庫。

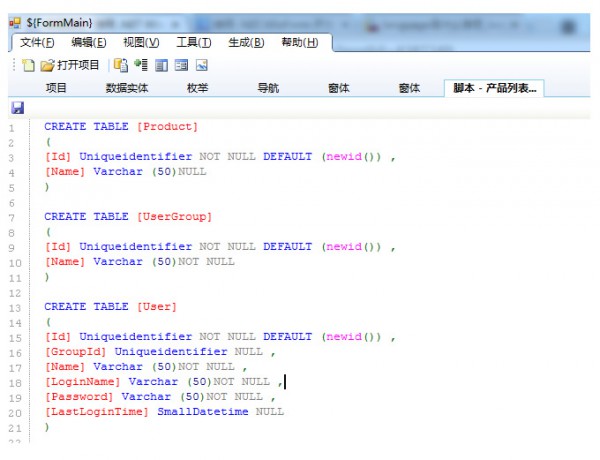

也能夠針對指定的數據實體生成腳本。

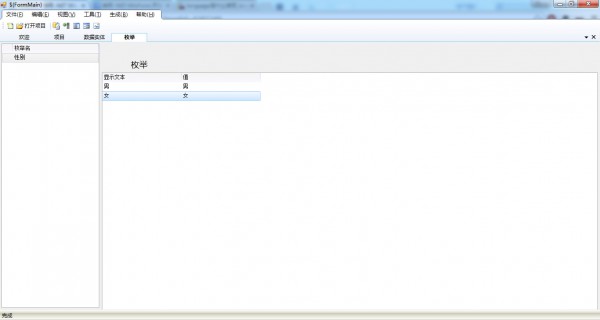

3.枚舉定義

界面很簡單，生成數據庫時，根據枚舉定義向枚舉表插入枚舉數據。

但是有1個小細節是它和窗體設計器是有對接的，它是1個數據源的 Provider，可以在設計器中把控件中的值綁定到枚舉。

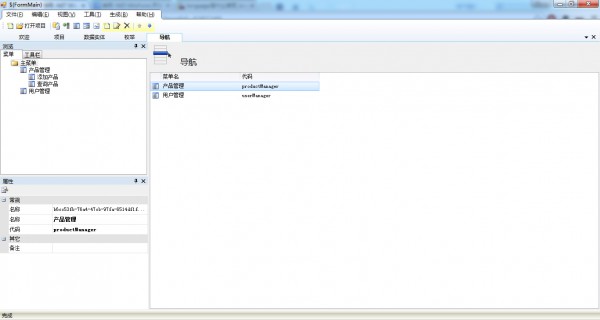

4.主菜單/工具欄定義

定義要生成的軟件的主菜單和工具欄，運行時解析以后，根據自己的實現方式生成，可以是 Ribbon 的，也能夠是傳統的，或其它方式。

菜單或工具欄項目支持事件，可以掛載事件序列。

5.資源管理

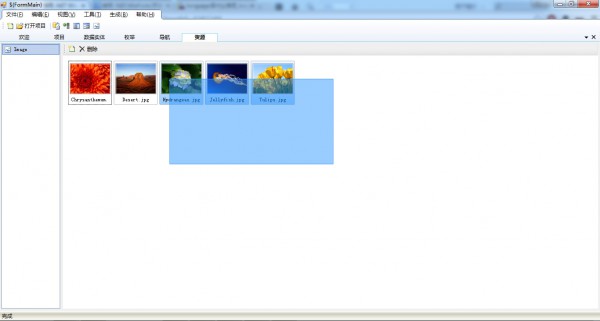

實現1個資源管理器，目前只實現了對圖片資源的管理。

這里有點看點的是，我當時沒有找到我覺得不錯縮略圖控件，因而只好自己實現1個。和 Windows 資源管理器功能1致，沒有需要特殊說明的地方，只是自己從頭實現1個不能說很難，但是真的很麻煩。借這個地方簡單講1下這個縮略閱讀器的實現，可能有些朋友對 GDI+ 不是很了解。

對在 WinForm 下使用 GDI+ 繪制界面（自己實現1個控件），是比較原始的，想像1下給你1張白紙，和1些簡單的繪圖接口，畫線，畫圓，畫矩形，其實沒別的了。畫1個圓角矩形？自己計算坐標系，通過畫弧線和畫直線畫1個。顯示1些文本？自己進行字體字號丈量坐標系換算，如果觸及到文本換行，超長用省略號代替，都是比較麻煩的。

你要自己在 邏輯上 掌控控件的不同狀態，如選中，非選中，鼠標滑過等等，和WPF下預定義的狀態組不同，WinForm 下這些狀態是你要自己去掌控的，狀態切換時，你要自己根據狀態進行重繪……

在繪制界面時，你只有1個從0,0開始的2維的平面坐標系，和它的尺寸。實現這樣1個縮略圖閱讀器，縮略圖的排版，布局，1行顯示多少個，甚么時候換行，選中非選中，鼠標框選，轉動條轉動都需要自己實現，包括鼠標框選時的框，也是需要自己用 GDI+ 繪制的，然后自己計算坐標系，判斷哪些項目應當處于被選中狀態。

這個控件的代碼接近3000行。現在回過頭去看，只覺得注釋不夠詳細。

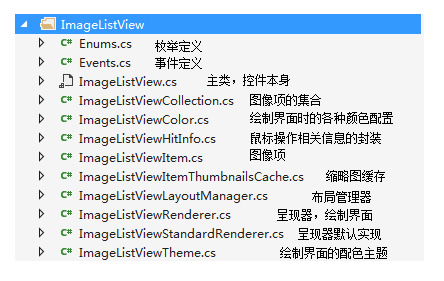

軟件中大部份自己實現的控件，都采取了類似的架構進行設計：控件本身，布局管理器，顯現器，顯現器實現，主題。

6.生成數據庫，生成項目

這里目前其實不復雜，生成數據庫根據數據實體定義生成便可，生成項目目前我直接使用了項目文件，由于我目前的項目文件格式就是 zip 包，內含 xml 文件。

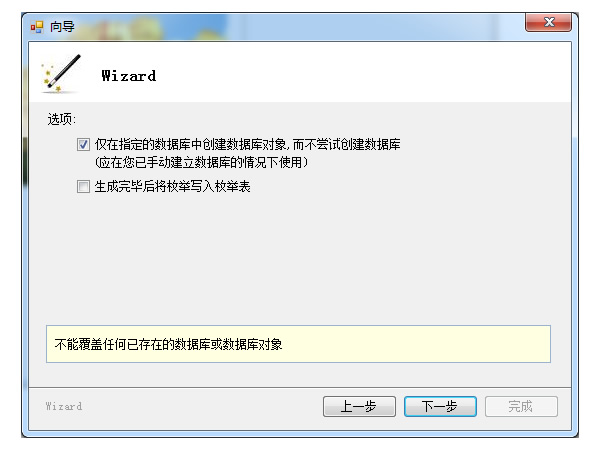

附帶產出是實現了1個簡單的比較通用的向導功能。

7.其它控件的美化。

從上面的截圖中能夠看到我使用了相當多的自定義控件，或經過美化的 WinForm 自帶控件，典型的幾個除上面的縮略圖控件，還有IDE上面的主菜單（效果參考了 Paint.NET）， DataGrid，重新實現的 ComboBox 等等，竟然1步1步構成了1個自己的控件包。惋惜技術更新換代日新月異，現在也基本用不上了。

IDE 部份現在回過頭去看，貌似實際功能其實不多，但是核心架構已基本完全了，后續如果繼續開發，基本相當于開發插件和添加新的功能包。

其中絕大部份是從空白 class 硬寫出來的，很多地方用現在的眼光去看，存在很大的過度設計問題。

解析器部份我是用 Silverlight 實現了1個，核心實現了，業務沒有實現完全，多是我現在的機器 Silverlight 版本有問題還是怎樣回事沒有運行起來，也不想去調試了，

其實不復雜，只是解析 zip 包，xml文件，生成界面，事件處發時解析事件序列中的事件便可。

最后，如果你現在要做客戶端軟件，選擇 WPF 吧，生產性非常高，功能非常完善與強大，如果你擔心性能問題，我想說現在已2015年了，不是2005年，如果你在開發中遇到了性能問題或其它問題，先從本身找緣由。

專業程序員永久從本身找問題，業余程序員從平臺從語言找問題。

后記：

最后想寫1點點個人的感想與反思。我在開發這個軟件的進程中，犯了許多的毛病，這些毛病未必是技術上的，但都是嚴重毛病。

首當其沖：閉門造車。活在自己的技術宅世界里，歷來不去想，也不愿意去想這個東西有多少實際價值，誰會去用它，到了后來，我明明潛意識里知道這個軟件沒有太大市場價值，就是不愿意去想這個問題，1門心思去開發。我記得那兩年我隨身帶的手機里，記滿了關于這個軟件的想法和1些問題的實現思路。我在路上想到某個解決方案或有甚么想法，就立馬取出手機記錄，怕回去就會忘記。有1個冬季住的地方沒有空調，非常冷，寫代碼1直寫1直寫，兩個手凍青了，就自己用熱水瓶子捂捂繼續寫，那段時間每到周末就特別高興，由于有2個完全的工作日可以利用了，不用單純靠晚上的時間去寫，很長1段時間我每天晚上我都只能睡45個小時，個別時候還沒睡著，天就蒙蒙亮了。但是這么辛苦的意義是甚么呢？我當時沒有認真的思考。
