[置頂] 徹底理解I/O架構

       1個系統要能正確工作，必須要有數據通道（data paths）的機制，軟件和硬件系統都概莫能外。對計算機系統而言，必須要有data paths的機制來確保CPU, RAM和I/O裝備之間的信息數據能正確的活動。這些data paths,通常被稱為總線，是計算機內部主要的通訊通道。

       計算機內部1般有系統總線來連接內部所有的硬件裝備。1個典型的系統總線是PCI((Peripheral Component Interconnect)總線。其他類型的用得較多的總線還有ISA,EISA, MCA, SCSI, 和USB。1個計算機有多個不同類型的總線，這些總線由橋鏈接起來。有以下兩種高速總線處理到達或出自內存芯片的數據傳輸：

    （1）前端總線：連接CPU和RAM控制器；

    （2）后端總線：連接CPU和外部硬件裝備CACHE.

     主機橋（HostBridge）連接系統總線和前端總線。

     連接I/O裝備和CPU的數據通道可統稱為I/O總線。外設是為了用來適配1個外設總線而存在的, 并且大部份流行的 I/O 總線成型在個人計算機上。可見，總線的類型影響到I/O裝備的內部設計同時影響到Linux內核對它的處理方式。

PC的通用I/O架構以下所示：

      接下來，我將依照從上而下的順序(即I/O controller--> I/O Interface--->I/O Port)對該圖進行點評。

       裝備控制器（         I/O Controller）的作用有以下兩個：

     （1）解析從I/O Interface接收到的高層次命令，并通過發送時序正確的電信號給I/O裝備，I/O裝備則根據這些信號去履行相應的動作。

    （2）正確的解析和翻譯來自I/O裝備的電信號并通過I/O Interface修改相應的I/O 狀態寄存器值。（I/O狀態寄存器是I/O PORT的1種。）

       I/O Interface是1種硬件電路，插入在I/O Port和相應的裝備控制器之間。它充當1個解釋器的功能，把I/O Port里的值解析為對應裝備的命令或數據。相應的，它也會讀取裝備的狀態值，并更新I/O port里的值。

       有兩種類型的interface:

       (1)定制化接口。經常使用的有鍵盤接口，圖形接口，磁盤接口，總線鼠標接口，網絡接口等。

       (2)通用接口。常見的有串口，并口，PCMCIA（如硬盤、網卡等）接口，SCSI接口，USB接口等。

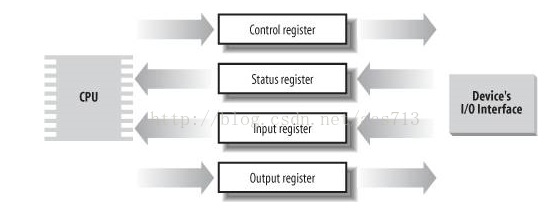

為了統1起見，裝備的I/O Port也被結構化為1系列專用寄存器：

     （1）控制寄存器；

     （2）狀態寄存器；

     （3）輸入寄存器；

     （4）輸出寄存器。

    示意圖以下：

      對CPU而言，如果它要發數據到某個裝備，實際上是發到對應的接口(I/O Interface)，接口電路里有多個寄存器（也稱為端口，即“I/O PORT”），訪問裝備實際上是讀寫這些寄存器，所有的信息會由接口轉給它的裝備。1般來講，CPU會根據需要向裝備控制寄存器寫入需要履行的命令，并會從裝備狀態寄存器讀取裝備的內部狀態。CPU也會從輸入寄存器獲得（Featch or pull）字節數據，或向輸出寄存器以推送的方式寫入(Push)字節數據。

      1個外部裝備要想接入系統，就用自己的接口和總線上的某個匹配接口對接。通常會有多個外設，每一個外設的接口電路中，又會有多個端口，每一個端口都需要1個地址，為他們標識1個具體的地址值，是系統必須解決的事，與此同時，你還有個內存條，多是512M或1G或更大的金士頓、現代DDR2之類，他們的每個地址也都需要分配1個標識值，另外，很多外設有自己的內存、緩沖區，就像你的內存條1樣，你一樣需要為它們分配內存……你的CPU可能需要和它們的每個字節都打交道，所以：別期望偷懶，它們的每寸土地都要計劃好！

      為了計劃好I/O端口，有兩種編址方式：獨立編址和統1編址。

       (1)統1編址：

           外設接口中的IO寄存器（即IO端口）與主存單元1樣看待，每一個端口占用1個存儲單元的地址，將主存的1部份劃出來用作IO地址空間，如，在 PDP⑴1中，把最高的4K主存作為IO裝備寄存器地址。端口占用了存儲器的地址空間，使存儲量容量減小。統1編址也稱為“I/O內存”方式，外設寄存器位于“內存空間”（很多外設有自己的內存、緩沖區，外設的寄存器和內存統稱“I/O空間”）。

        (2)獨立編址（單獨編址）：

            IO地址與存儲地址分開獨立編址，I/0端口地址不占用存儲空間的地址范圍，這樣，在系統中就存在了另外一種與存儲地址無關的IO地址，CPU也必須具有專用與輸入輸出操作的IO指令（IN、OUT等）和控制邏輯。獨立編址下，地址總線上過來1個地址，裝備不知道是給IO端口的、還是給存儲器的，因而處理器通過MEMR/MEMW和IOR/IOW兩組控制信號來實現對I/O端口和存儲器的不同尋址。如，intel 80x86就采取單獨編址，CPU內存和I/O是1起編址的，就是說內存1部份的地址和I/O地址是堆疊的。獨立編址也稱為“I/O端口”方式，外設寄存器位于“I/O（地址）空間”。

 本文力求通俗易懂，主要參考書籍： Understanding the Linux Kernel
