UML中的那些關系

        圖畫了都兩個星期了，結果被師父1個問題又給打懵了。師父：類圖中都有哪些關系啊？  我（嘿嘿，這塊我可懂，難不倒我）：關聯、泛化、實現、依賴，泛化相當于繼承，關聯包括組合、聚合，組合比聚合關系要更強，組合就相當于人和胳膊的關系，二者有相同的生命周期，誰也離不開誰。聚合相當于手機和電池，它們離開彼此還能存在。師父：那用例圖中呢？都有甚么關系？我：額，都......都......都差不多吧......

        哎，人不能得瑟啊。看來還是有必要再整理整理腦中那些混亂的關系啊~~~

        用例圖中有哪些關系?

        1、包括

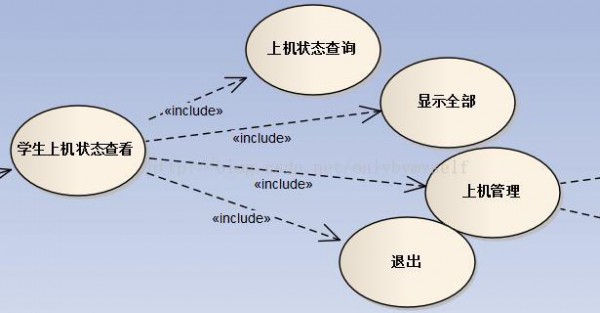

                包括關系是指用例可以簡單地包括其他用例具有的行動，并把它所包括的用例行動作為本身行動的1部份。如機房中：

        2、擴大

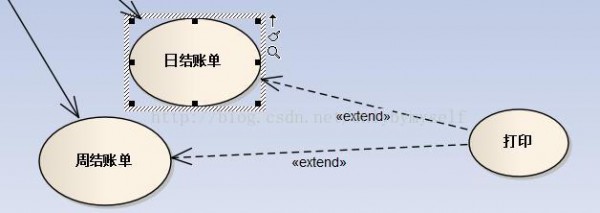

                在1定條件下，把新的行動加入到已有的用例中，要加的新用例稱為擴大用例，原本的用例稱為基礎用例，從擴大用例到基礎用例的關系就是擴大關系。如機房中：

        3、泛化

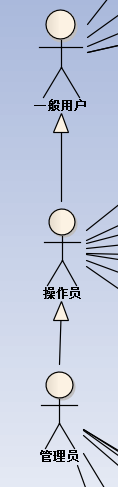

                用例的泛化指的是1個父用例可以被特化構成多個子用例,而父用例和子用例之間的關系就是泛化關系。在用例的泛化關系中，子用例繼承了父用例所有的結構、行動和關系，子用例是父用例的1種特殊情勢。如機房中：（操作員具有1般用戶的所有行動，管理員具有操作員的所有行動）

        類圖中有哪些關系?

        1、依賴（Dependency）

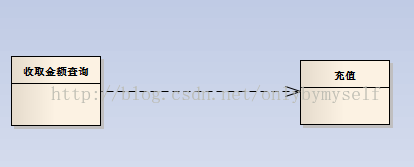

                1個事物產生變化就會影響另外1個事物的語義。及1個類的變化需要被依賴放產生相應的變化。如機房中：

        2、泛化（Generalization）

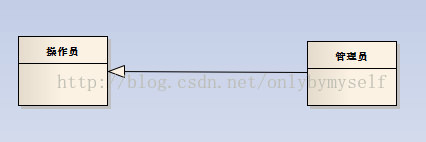

                泛化關系用來描寫類的1般和具體之間的關系。這與用例圖中的泛化沒甚么區分，也類似繼承。

如機房中：

        3、關聯（Association）

                關聯有兩種非常重要的情勢，分別是聚合（Aggregation)關系和組合（Composition）關系。

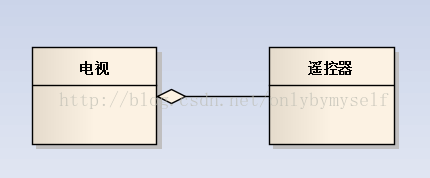

                聚合關系描寫的是部份與整體之間的關聯，聚合的各部份可單獨存在。比較形象的例子如：

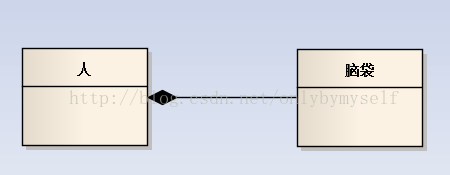

                組合關系是1種更強情勢的關聯，在組合中，各成員具有相同的生命周期，不能單獨存在。比較形象的例子如：

        4、實現（Realization）（這塊理解的不是很順）

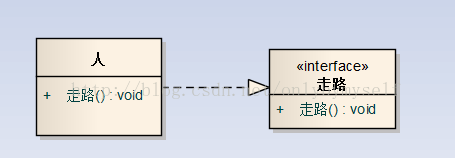

                實現關系將1種模型元素（如類）與另外一種模型元素（如接口）連接起來，從而說明和其實現之間的關系。在實現中，接口只是行動的說明而不是結構或實現，而類中則要包括其具體的實現內容，可以通過1個或多個類實現1個接口，但是每一個類必須分別實現接口中的操作。如：

羅列完，總想找些聯系，找些類圖的關系與用例圖的關系的1些聯系，但.....但.....但抽象不出來，你們有甚么建議？
