UML中的圖

    UML的結構分為3部份，基本構造塊、公共機制、UML的規則，其中公共機制和UML的規則是為基本構造塊服務的，描寫了怎樣將這幾種圖有規則的排列到1起。基本構造塊又分為事物、關系、圖，將事物用關系連接起來就是我們今天所說的UML中的圖。

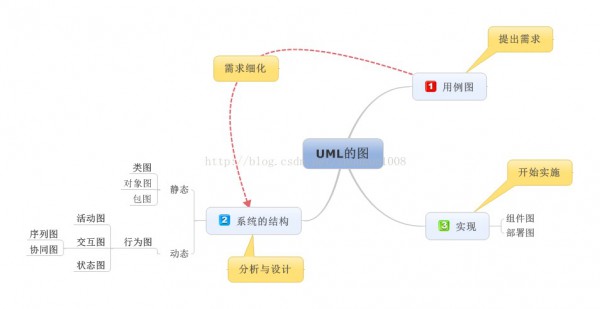

    1、導圖宏觀把控

    2、圖解

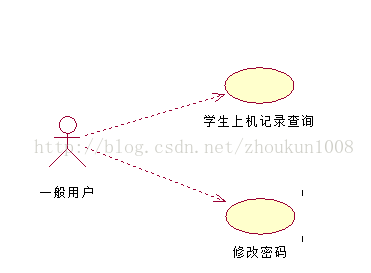

    1 、用例圖（Use case diagrams）：用來描寫用戶的需求。從用戶的角度描寫系統的功能并指出各個功能的履行者，強調誰在使用系統，系統為履行者完成哪些功能。（是誰？在干甚么？）機房收費系統中1般用戶可以查詢學生上機記錄和自己的登錄密碼。以下圖

    2、類圖（class diagram）：用于定義系統中的類，包括描寫類的內部結構和類之間的關系。類圖上層是類的名字，中層是累的屬性，下層是類的方法。比如1個人叫李明、年齡是他的屬性，他會唱歌。

    2.1、對象圖（Object）：對象圖是類圖的1個實例，描寫了系統在具體時間點上包括的對象和各個對象之間的關系。

    2.2、類圖pk對象圖 ：對象圖有聲明域，和時間有關系，類圖沒有。

    3、行動圖：用來描寫系統的動態模型和對象之間的交互關系。

    3.1、狀態圖（Statechart diagrams）：用來描寫類的對象所有可能的狀態和事件產生時狀態的轉移條件。

    3.2、活動圖（Activity diagrams）：用來描寫滿足用例要求索要進行的活動和活動時間的束縛關系，使用活動圖有益于辨認系統的并行活動。

    3.3、活動圖PK狀態圖：狀態圖側重行動的結果描寫（狀態） 、 活動圖側重行動的動作描寫（活動) 我認為狀態圖就是活動圖某1個時刻的1個照片，這個照片將這1時刻的所有信息都記錄下來。

    4、交互圖

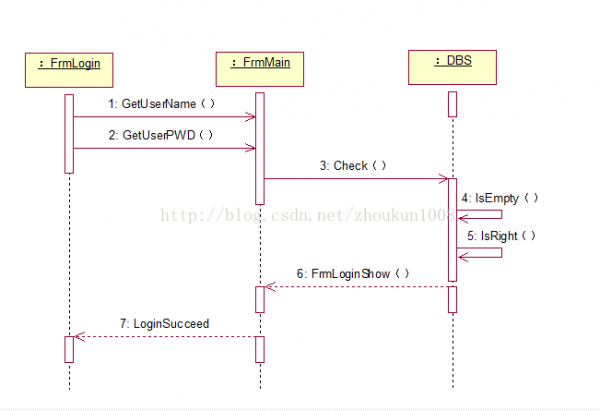

    4.1 序列圖（Sequence diagrams）：描寫對象之間的交互順序，側重體現對象間消息傳遞的時間順序，強調對象之間消息的發送順序，同時也顯示對象之間的交互進程。下圖是1個機房收費系統簡單的用戶登錄序列圖。

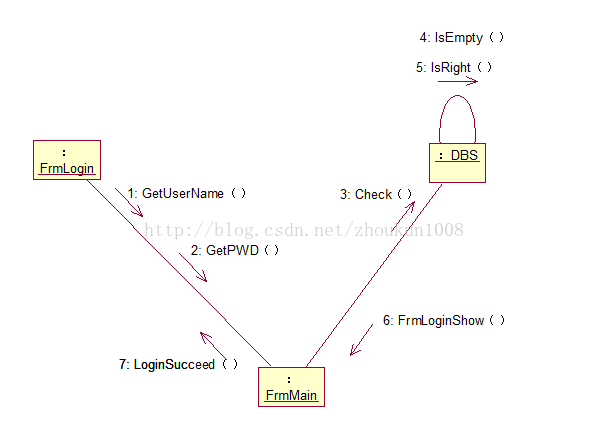

    4.2 協作圖（Collaboration diagrams）：描寫對象之間的合作關系，更側重與說明對象之間有消息傳遞，下圖是1個機房收費系統用戶登錄的協作圖。

    4.3、序列圖pk協作圖

    順序圖中有1條時間軸，他能清楚的表達出消息產生的順序（先從上到下，后從左到右），但是不好看出對象之間究竟產生多少次消息的傳遞，不如協作圖1目了然。

    協作圖沒有時間軸，用消息的名稱+數字來表示消息傳遞的前后順序，但是其很好的表達出對象之間傳遞了多少消息？甚么消息？1塊給羅列出來。

    5、實現圖

    5.1 構件圖（Component diagrams）：描寫代碼構件的物理結構和構件之間的依賴關系。1個構件可以是1個資源文件、1個2進制文件或1個可履行的文件。構建圖我把它比作1個零件。比如螺絲釘就是機器上的1個零件，它起到固定的作用。

    5.2、實行圖（Deployment diagrams）：定義了系統中硬件的物理體系結構，用來描寫實際的物理裝備和它們之間的連接關系

    3、小結

    UML的9種圖中，用例圖來描寫用戶的需求；用對象圖、類圖、包圖來描寫系統的靜態結構；用活動圖、狀態圖、協作圖、順序圖來描寫系統的動態結構；用構建圖和部署圖將系統實行。
