Hadoop RPC通信Client客戶端的流程分析
來源：程序員人生 發布時間：2015-01-10 08:58:38 閱讀次數：4043次
Hadoop的RPC的通訊與其他系統的RPC通訊不太1樣，作者針對Hadoop的使用特點，專門的設計了1套RPC框架，這套框架個人感覺還是有點小復雜的。所以我打算分成Client客戶端和Server服務端2個模塊做分析。如果你對RPC的整套流程已非常了解的條件下，對Hadoop的RPC，你也1定可以非常迅速的了解的。OK，下面切入正題。
Hadoop的RPC的相干代碼都在org.apache.hadoop.ipc的包下，首先RPC的通訊必須遵照許多的協議，其中最最基本的協議即便以下；
/**
* Superclass of all protocols that use Hadoop RPC.
* Subclasses of this interface are also supposed to have
* a static final long versionID field.
* Hadoop RPC所有協議的基類，返回協議版本號
*/
public interface VersionedProtocol {
/**
* Return protocol version corresponding to protocol interface.
* @param protocol The classname of the protocol interface
* @param clientVersion The version of the protocol that the client speaks
* @return the version that the server will speak
*/
public long getProtocolVersion(String protocol,
long clientVersion) throws IOException;
}
他是所有協議的基類，他的下面還有1堆的子類，分別對應于不同情況之間的通訊，下面是1張父子類圖：
顧名思義，只有客戶端和服務端遵守相同的版本號，才能進行通訊。
RPC客戶真個所有相干操作都被封裝在了1個叫Client.java的文件中:
/** A client for an IPC service. IPC calls take a single {@link Writable} as a
* parameter, and return a {@link Writable} as their value. A service runs on
* a port and is defined by a parameter class and a value class.
* RPC客戶端類
* @see Server
*/
public class Client {
public static final Log LOG =
LogFactory.getLog(Client.class);
//客戶端到服務真個連接
private Hashtable<ConnectionId, Connection> connections =
new Hashtable<ConnectionId, Connection>();
//回調值類
private Class<? extends Writable> valueClass; // class of call values
//call回調id的計數器
private int counter; // counter for call ids
//原子變量判斷客戶端是不是還在運行
private AtomicBoolean running = new AtomicBoolean(true); // if client runs
final private Configuration conf;
//socket工廠，用來創建socket
private SocketFactory socketFactory; // how to create sockets
private int refCount = 1;
......
從代碼中明顯的看到，這里存在著1個類似于connections連接池的東西，其實這暗示著連接是可以被復用的，在hashtable中，與每一個Connecttion連接的對應的是1個ConnectionId，明顯這里不是1個Long類似的數值:
/**
* This class holds the address and the user ticket. The client connections
* to servers are uniquely identified by <remoteAddress, protocol, ticket>
* 連接的唯1標識，主要通過<遠程地址，協議類型，用戶組信息>
*/
static class ConnectionId {
//遠程的socket地址
InetSocketAddress address;
//用戶組信息
UserGroupInformation ticket;
//協議類型
Class<?> protocol;
private static final int PRIME = 16777619;
private int rpcTimeout;
private String serverPrincipal;
private int maxIdleTime; //connections will be culled if it was idle for
//maxIdleTime msecs
private int maxRetries; //the max. no. of retries for socket connections
private boolean tcpNoDelay; // if T then disable Nagle's Algorithm
private int pingInterval; // how often sends ping to the server in msecs
....
這里用了3個屬性組成唯1的標識屬性，為了保證可以進行ID的復用，所以作者對ConnectionId的equal比較方法和hashCode 進行了重寫:
/**
* 作者重寫了equal比較方法，只要成員變量都想等也就想到了
*/
@Override
public boolean equals(Object obj) {
if (obj == this) {
return true;
}
if (obj instanceof ConnectionId) {
ConnectionId that = (ConnectionId) obj;
return isEqual(this.address, that.address)
&& this.maxIdleTime == that.maxIdleTime
&& this.maxRetries == that.maxRetries
&& this.pingInterval == that.pingInterval
&& isEqual(this.protocol, that.protocol)
&& this.rpcTimeout == that.rpcTimeout
&& isEqual(this.serverPrincipal, that.serverPrincipal)
&& this.tcpNoDelay == that.tcpNoDelay
&& isEqual(this.ticket, that.ticket);
}
return false;
}
/**
* 重寫了hashCode的生成規則，保證不同的對象產生不同的hashCode值
*/
@Override
public int hashCode() {
int result = 1;
result = PRIME * result + ((address == null) ? 0 : address.hashCode());
result = PRIME * result + maxIdleTime;
result = PRIME * result + maxRetries;
result = PRIME * result + pingInterval;
result = PRIME * result + ((protocol == null) ? 0 : protocol.hashCode());
result = PRIME * rpcTimeout;
result = PRIME * result
+ ((serverPrincipal == null) ? 0 : serverPrincipal.hashCode());
result = PRIME * result + (tcpNoDelay ? 1231 : 1237);
result = PRIME * result + ((ticket == null) ? 0 : ticket.hashCode());
return result;
}
這樣就可以保證對應同類型的連接就可以夠完全復用了，而不是僅僅憑仗援用的關系判斷對象是不是相等，
這里就是1個不錯的設計了。
與連接Id對應的就是Connection了，它里面保護是1下的1些變量；
/** Thread that reads responses and notifies callers. Each connection owns a
* socket connected to a remote address. Calls are multiplexed through this
* socket: responses may be delivered out of order. */
private class Connection extends Thread {
//所連接的
服務器地址
private InetSocketAddress server; // server ip:port
//服務真個krb5的名字，與安全方面相干
private String serverPrincipal; // server's krb5 principal name
//連接頭部，內部包括了，所用的協議，客戶端用戶組信息和驗證的而方法
private ConnectionHeader header; // connection header
//遠程連接ID
private final ConnectionId remoteId; // connection id
//連接驗證方法
private AuthMethod authMethod; // authentication method
//下面3個變量都是安全方面的
private boolean useSasl;
private Token<? extends TokenIdentifier> token;
private SaslRpcClient saslRpcClient;
//下面是1組socket通訊方面的變量
private Socket socket = null; // connected socket
private DataInputStream in;
private DataOutputStream out;
private int rpcTimeout;
private int maxIdleTime; //connections will be culled if it was idle for
//maxIdleTime msecs
private int maxRetries; //the max. no. of retries for socket connections
//tcpNoDelay可設置是不是阻塞模式
private boolean tcpNoDelay; // if T then disable Nagle's Algorithm
private int pingInterval; // how often sends ping to the server in msecs
// currently active calls 當前活躍的回調，1個連接 可能會有很多個call回調
private Hashtable<Integer, Call> calls = new Hashtable<Integer, Call>();
//最后1次IO活動通訊的時間
private AtomicLong lastActivity = new AtomicLong();// last I/O activity time
//連接關閉標記
private AtomicBoolean shouldCloseConnection = new AtomicBoolean(); // indicate if the connection is closed
private IOException closeException; // close reason
.....
里面保護了大量的和連接通訊相干的變量，在這里有1個很成心思的東西connectionHeader，連接頭部，里面的數據時為了在通訊最開始的時候被使用:
class ConnectionHeader implements Writable {
public static final Log LOG = LogFactory.getLog(ConnectionHeader.class);
//客戶端和服務端通訊的協議名稱
private String protocol;
//客戶真個用戶組信息
private UserGroupInformation ugi = null;
//驗證的方式，關系到寫入數據的時的格式
private AuthMethod authMethod;
.....

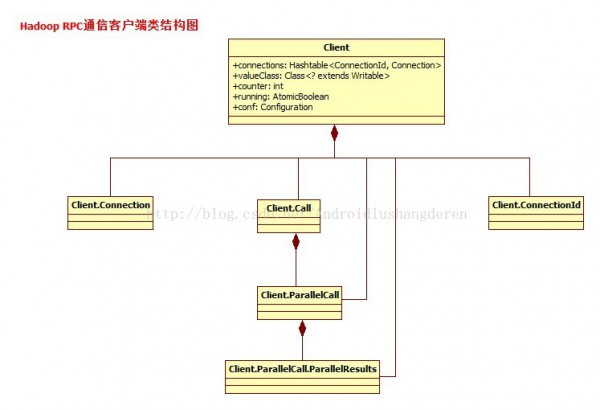

起到標識驗證的作用。1個Client類的基本結構我們基本可以描繪出來了，下面是完全的類關系圖:
在上面這幅圖中，你肯定會發現我少了1個很關鍵的類了，就是Call回調類。Call回調在很多異步通訊中是常常出現的。由于在通訊進程中，當1個對象通過網絡發送要求給另外1個對象的時候，如果采取同步的方式，會1直阻塞在那里，會帶來非常不好的效力和體驗的，所以很多時候，我們采取的是1種叫回調接口的方式。在這期間，用戶可以繼續做自己的事情。所以一樣的Call這個概念固然也是適用在Hadoop RPC中。在Hadoop的RPC的核心調用原理，
簡單的說，就是我把parame參數序列化到1個對象中，通過參數的情勢把對象傳入，進行RPC通訊，最后服務端把處理好的結果值放入call對象，在返回給客戶端，也就是說客戶端和服務端都是通過Call對象進行操作，Call里面存著，要求的參數，和處理后的結構值2個變量。通過Call對象的封裝，客戶單實現了完善的不必知道細節的調用。下面是Call類的類按時
/** A call waiting for a value. */
//客戶真個1個回調
private class Call {
//回調ID
int id; // call id
//被序列化的參數
Writable param; // parameter
//返回值
Writable value; // value, null if error
//出錯時返回的異常
IOException error; // exception, null if value
//回調是不是已被完成
boolean done; // true when call is done
....
看到這個Call回調類，或許你漸漸的會明白Hadoop RPC的1個基本原型了，這些Call固然是存在于某個連接中的，1個連接可能會產生多個回調，所以在Connection中保護了calls列表:
private class Connection extends Thread {
....
// currently active calls 當前活躍的回調，1個連接 可能會有很多個call回調
private Hashtable<Integer, Call> calls = new Hashtable<Integer, Call>();
作者在設計Call類的時候，比較聰明的斟酌1種并發情況下的Call調用，所以為此設計了下面這個Call的子類，就是專門用于短時間內的瞬間Call調用:
/** Call implementation used for parallel calls. */
/** 繼承自Call回調類，可以并行的使用，通過加了index下標做Call的辨別 */
private class ParallelCall extends Call {
//每一個ParallelCall并行的回調就會有對應的結果類
private ParallelResults results;
//index作為Call的辨別
private int index;
....
如果要查找值，就通過里面的ParallelCall查找，原理是根據index索引:
/** Result collector for parallel calls. */
private static class ParallelResults {
//并行結果類中具有1組返回值，需要ParallelCall的index索引匹配
private Writable[] values;
//結果值的數量
private int size;
//values中已知的值的個數
private int count;
.....
/** Collect a result. */
public synchronized void callComplete(ParallelCall call) {
//將call中的值賦給result中
values[call.index] = call.value; // store the value
count++; // count it
//如果計數的值等到終究大小，通知caller
if (count == size) // if all values are in
notify(); // then notify waiting caller
}
}
由于Call結構集是這些并發Call共有的，所以用的是static變量，都存在在了values數組中了，只有所有的并發Call都把值取出來了，才算回調成功，這個是個非常細小的輔助設計，這個在有些書籍上并沒有多少提及。下面我們看看1般Call回調的流程，正如剛剛說的，終究客戶端看到的情勢就是，傳入參數，取得結果，疏忽內部1切邏輯，這是怎樣做到的呢,答案在下面:
在履行之前，你會先得到ConnectionId：
public Writable call(Writable param, InetSocketAddress addr,
Class<?> protocol, UserGroupInformation ticket,
int rpcTimeout)
throws InterruptedException, IOException {
ConnectionId remoteId = ConnectionId.getConnectionId(addr, protocol,
ticket, rpcTimeout, conf);
return call(param, remoteId);
}

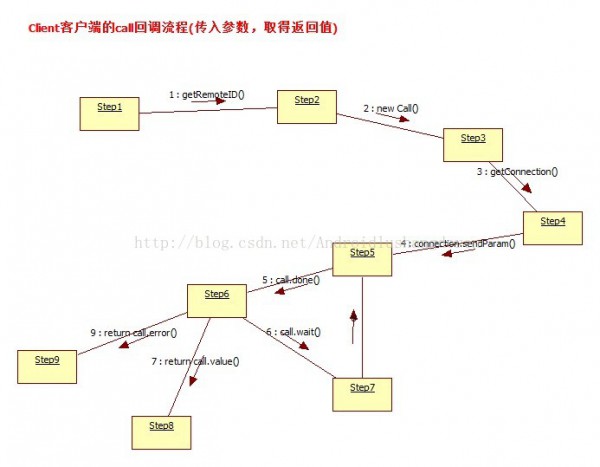

接著才是主流程：
public Writable call(Writable param, ConnectionId remoteId)
throws InterruptedException, IOException {
//根據參數構造1個Call回調
Call call = new Call(param);
//根據遠程ID獲得連接
Connection connection = getConnection(remoteId, call);
//發送參數
connection.sendParam(call); // send the parameter
boolean interrupted = false;
synchronized (call) {
//如果call.done為false，就是Call還沒完成
while (!call.done) {
try {
//等待遠端程序的履行終了
call.wait(); // wait for the result
} catch (InterruptedException ie) {
// save the fact that we were interrupted
interrupted = true;
}
}
//如果是異常中斷，則終止當前線程
if (interrupted) {
// set the interrupt flag now that we are done waiting
Thread.currentThread().interrupt();
}
//如果call回到出錯，則返回call出錯信息
if (call.error != null) {
if (call.error instanceof RemoteException) {
call.error.fillInStackTrace();
throw call.error;
} else { // local exception
// use the connection because it will reflect an ip change, unlike
// the remoteId
throw wrapException(connection.getRemoteAddress(), call.error);
}
} else {
//如果是正常情況下，返回回調解理后的值
return call.value;
}
}
}
在這上面的操作步驟中，重點關注2個函數，獲得連接操作，看看人家是如何保證連接的復用性的:
private Connection getConnection(ConnectionId remoteId,
Call call)
throws IOException, InterruptedException {
.....
/* we could avoid this allocation for each RPC by having a
* connectionsId object and with set() method. We need to manage the
* refs for keys in HashMap properly. For now its ok.
*/
do {
synchronized (connections) {
//從connection連接池中獲得連接，可以保證相同的連接ID可以復用
connection = connections.get(remoteId);
if (connection == null) {
connection = new Connection(remoteId);
connections.put(remoteId, connection);
}
}
} while (!connection.addCall(call));
有點單例模式的味道哦，還有1個方法叫sendParam發送參數方法:
public void sendParam(Call call) {
if (shouldCloseConnection.get()) {
return;
}
DataOutputBuffer d=null;
try {
synchronized (this.out) {
if (LOG.isDebugEnabled())
LOG.debug(getName() + " sending #" + call.id);
//for serializing the
//data to be written
//將call回調中的參數寫入到輸出流中，傳向服務端
d = new DataOutputBuffer();
d.writeInt(call.id);
call.param.write(d);
byte[] data = d.getData();
int dataLength = d.getLength();
out.writeInt(dataLength); //first put the data length
out.write(data, 0, dataLength);//write the data
out.flush();
}
....
代碼只發送了Call的id，和要求參數，并沒有把所有的Call的內容都扔出去了，1定是為了減少數據量的傳輸，這里還把數據的長度寫入了，這是為了方燕服務端準確的讀取到不定長的數據。這服務端中間的處理操作不是今天討論的重點。Call的履行進程就是這樣。那末Call是如何被調用的呢，這又要重新回到了Client客戶端上去了，Client有1個run()函數，所有的操作都是始于此的；
public void run() {
if (LOG.isDebugEnabled())
LOG.debug(getName() + ": starting, having connections "
+ connections.size());
//等待工作，等待要求調用
while (waitForWork()) {//wait here for work - read or close connection
//調用完要求，則立即獲得回復
receiveResponse();
}
close();
if (LOG.isDebugEnabled())
LOG.debug(getName() + ": stopped, remaining connections "
+ connections.size());
}
操作很簡單，程序1直跑著，有要求，處理要求，獲得要求，沒有要求，就死等。
private synchronized boolean waitForWork() {
if (calls.isEmpty() && !shouldCloseConnection.get() && running.get()) {
long timeout = maxIdleTime-
(System.currentTimeMillis()-lastActivity.get());
if (timeout>0) {
try {
wait(timeout);
} catch (InterruptedException e) {}
}
}
....
獲得回復的操作以下:
/* Receive a response.
* Because only one receiver, so no synchronization on in.
* 獲得回復值
*/
private void receiveResponse() {
if (shouldCloseConnection.get()) {
return;
}
//更新最近1次的call活動時間
touch();
try {
int id = in.readInt(); // try to read an id
if (LOG.isDebugEnabled())
LOG.debug(getName() + " got value #" + id);
//從獲得call中獲得相應的call
Call call = calls.get(id);
//判斷該結果狀態
int state = in.readInt(); // read call status
if (state == Status.SUCCESS.state) {
Writable value = ReflectionUtils.newInstance(valueClass, conf);
value.readFields(in); // read value
call.setValue(value);
calls.remove(id);
} else if (state == Status.ERROR.state) {
call.setException(new RemoteException(WritableUtils.readString(in),
WritableUtils.readString(in)));
calls.remove(id);
} else if (state == Status.FATAL.state) {
// Close the connection
markClosed(new RemoteException(WritableUtils.readString(in),
WritableUtils.readString(in)));
}
.....
} catch (IOException e) {
markClosed(e);
}
}
從之前保護的Call列表中取出，做判斷。Client本身的履行流程比較的簡單:
Hadoop RPC客戶真個通訊模塊的部份大致就是我上面的這個流程，中間其實還疏忽了很多的細節，大家學習的時候，針對源碼會有助于更好的理解，Hadoop RPC的服務真個實現更加復雜，所以建議采取分模塊的學習也許會更好1點。
生活不易，碼農辛苦
如果您覺得本網站對您的學習有所幫助,可以手機掃描二維碼進行捐贈
