ECharts案例教程2

來源：程序員人生發布時間：2015-02-09 08:20:07 閱讀次數：6690次

ECharts案例教程系列文章，試圖通過案例從入門到精通的方式學習數據可視化工具ECharts，第1篇我們通過簡單的條形圖、條形圖和折線圖的混搭兩個案例描寫ECharts的使用流程，數據配置框架等。本博文為第2篇，研究時間軸在數據圖中的利用。

------------------------------------------------------------

--我參加了博客之星評選，如果你喜歡我的博客，求投票，您的支持是我的動力之源，走起！

-----------------------------------------------------------------------------------------

簡介

ECharts（Enterprise Charts，商業級數據圖表）是百度的1個開源的數據可視化工具，底層基于ZRender(1個全新的輕量級canvas類庫)，可以比較方便的折線圖、柱狀圖、散點圖、K線圖、餅圖、雷達圖、地圖、和弦圖、力導向布局圖、儀表盤和漏斗圖，同時支持任意維度的堆積和多圖表混合展現等。ECharts的開發團隊有個Slider介紹為何使用Echarts，感興趣的童鞋可以移步欣賞（Why ECharts）。

案例欣賞

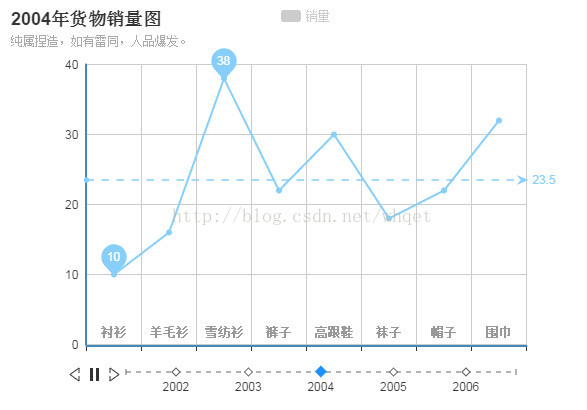

本案例為具有時間軸的折線系列圖，合適用于對照展現數據，比如某超市年度銷量變化圖，某產品的前期投入資金圖等。

大家也能夠在線預覽、編輯效果，請移步到codepen。

------------------------------------------------------------------------------------------------------------------------------------------------------------------------

== 帶時間軸折線圖==全屏預覽==在線編輯==下載收藏==

------------------------------------------------------------------------------------------------------------------------------------------------------------------------

知識儲備

1.標簽式單文件引入Echarts。

官方推薦3種使用引入ECharts的方式，模塊化包引入、模塊化單文件引入和標簽式單文件引入。首篇博客采取了模塊化單文件引入的方式，這類方式可以按需加載文件，是官方推薦的方式。本文我們將使用標簽式單文件引入的方式，如果你的項目沒有基于模塊化開發，同時也不基于AMD規范，那末使用標簽式單文件方式將會非常方便，我們只需要使用script標簽引入1個ECharts庫便可，可引入的單文件包括：dist/echarts-all.js和source/echarts-all.js。前者經過緊縮，包括全圖表，包括world，china和34個省市級地圖數據；后者未緊縮，包括全圖表，包括world，china和34個省市級地圖數據，可用于調試。

//from echarts example <body> <div id="main" style="height:400px;"></div> ... <script src="example/www2/js/dist/echarts-all.js"></script> <script> var myChart = echarts.init(document.getElementById('main')); var option = { ... } myChart.setOption(option); </script> </body>

2.時間軸控件的使用。

使用時間軸控件，我們需要從兩個方面做準備，1個是設置時間軸，1個是設置每一個時間點（數據和標題等）。

設置時間軸。時間軸在ECharts里使用timeline設置，每一個圖標最多只能具有1個時間軸，主要參數以下。

分組	參數	類型	默許值	含義
參數設置	data	Array	[]	時間軸列表，同時也是軸label內容
	show	boolean	true	顯示策略，可選為：true（顯示） \| false（隱藏）
	type	string	'time'	模式是時間類型，時間軸間隔根據時間跨度計算，可選為：'number'
	notMerge	boolean	false	時間軸上多個option切換時是不是進行merge操作，同setOption第2個參數（詳見實例方法）
	realtime	boolean	true	拖拽或點擊改變時間軸是不是實時顯示，在不支持Canvas的閱讀器中該值自動強迫置為false
播放控制	autoPlay	boolean	false	是不是自動播放
	loop	boolean	true	是不是循環播放
	playInterval	number	2000	播放時間間隔
	currentIndex	number	0	當前索引位置，對應options數組，用于指定顯示特定系列
樣式設置	width	number\|string	自適應	時間軸寬度，默許為總寬度 - x - x2，指定width后將疏忽x2。
	height	number\|string	50	時間軸高度
	x	number\|string	80	時間軸左上角橫坐標
	y	number\|string	null	時間軸左上角縱坐標，默許無，隨y2定位，
	x2	number\|string	80	時間軸右下角橫坐標
	y2	number\|string	0	時間軸右下角縱坐標
	padding	number\|Array	5	內邊距，單位px,接受數組分別設定上右下左側距，同css。
	backgroundColor	color	'rgba(0,0,0,0)'	背景色彩，默許透明。
	borderWidth	number	0	邊框線寬
	borderColor	color	'#ccc'	邊框色彩
	controlPosition	string	'left'	播放控制器位置，可選為：'left' \| 'right' \| 'none'
	lineStyle	Object	參見代碼	時間軸軸線樣式，lineStyle控制線條樣式，（詳見lineStyle）
	label	Object	參見代碼	時間軸標簽文本
	checkpointStyle	Object	參見代碼	時間軸當前點
	controlStyle	Object	參見代碼	時間軸控制器樣式，可指定正常和高亮色彩
	symbol	string	'emptyDiamond'	軸點symbol，同serie.symbol
	symbolSize	number	4	軸點symbol，同serie.symbolSize

注意：

a++. width、height、x、x2、y、y2等設置大小位置的參數，類型為number|string，可以接受數值型，單位為px，也可接受百分比（字符串），如50%表示居中顯示。

b++. lineStyle的默許值為{color: '#666', width: 1, type: 'dashed'}

c++. label的默許值為代碼所示。參數解釋以下

show : 是不是顯示；

interval : 挑選間隔，默許為'auto'，可選為：'auto'（自動隱藏顯示不下的） | 0（全部顯示） | {number} ；

rotate : 旋轉角度，默許為0，不旋轉，正值為逆時針，負值為順時針，可選為：⑼0 ~ 90 ；

formatter ：間隔名稱格式器：{string}（Template） | {Function} ；

textStyle : 文字樣式（詳見textStyle）

{ show: true, interval: 'auto', rotate: 0, formatter: null, textStyle: { color: '#333' } }

d++. checkpointStyle的參數解釋以下，默許值為代碼所示。

symbol : 當前點symbol，默許隨軸上的symbol

symbolSize : 當前點symbol大小，默許隨軸上symbol大小

color : 當前點symbol色彩，默許為隨當前點色彩，可指定具體色彩，如無則為'#1e90ff'

borderColor ：當前點symbol邊線色彩

borderWidth ：當前點symbol邊線寬度

label同c

{ symbol : 'auto', symbolSize : 'auto', color : 'auto', borderColor : 'auto', borderWidth : 'auto', label: { show: false, textStyle: { color: 'auto' } } }

e++. controlStyle的默許值為

{ normal : { color : '#333'}, emphasis : { color : '#1e90ff'} }

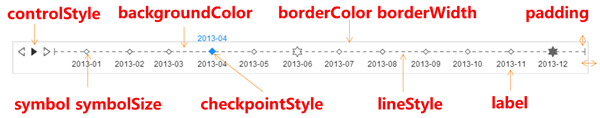

樣式參數在時間軸上的作用效果見下圖詳視。

設置每一個時間點。第2步是設置每一個具體的時間點，每一個時間點就是1個圖標，包括標題、圖例、坐標軸、數據等，固然1般坐標軸、圖例等不變，僅僅改變標題和數據。

var option = { //時間軸設置 timeline : {}, //時間點設置 options : [ //第1個時間點 {}, //第2個時間點 {}, //... ] }

實現進程

然后我們來解讀實現進程。

時間軸里面我們設置了時間戳，僅僅顯示年份；為保證美觀，調劑了時間軸的位置；同時設定了時間軸播放設置。

然后設置時間點，先看2012年的數據設置，我們設置標題、提示、圖例、坐標軸、繪制數據線。

var option = { //時間軸設置 timeline : { //時間軸時間列表 data:[ '2002-01-01','2003-01-01','2004-01-01','2005-01-01','2006-01-01' ], //自定義處理，只顯示年份 label:{ formatter : function(s) { return s.slice(0, 4); } }, //時間軸的位置設定 height:80, x:50, padding:[40,10,10,10], //時間軸播放控制 autoPlay : true, playInterval : 2000 }, //時間點設置 options : [ //第1個時間點 //2002年數據表,新增內容 { title:{ text:'2002年貨物銷量圖', subtext:'純屬捏造，如有雷同，人品爆發。' }, //設置提示 tooltip: { show: true }, //設置圖例 legend: { data:['銷量'] }, //設置坐標軸 xAxis : [ { type : 'category', data : ["襯衫","羊毛衫","雪紡衫","褲子","高跟鞋","襪子","帽子","圍巾"], axisLabel:{ margin:⑵0, textStyle:{ color:'#999', fontWeight:'bold' } } } ], yAxis : [ { type : 'value' } ], series : [ { type:'line', data:[5, 20, 38, 10, 24, 20,24,32], //繪制平均線 markLine : { data : [ {type : 'average', name: '平均值'} ] }, //繪制最高最低點 markPoint : { data : [ {type : 'max', name: '最大值'}, {type : 'min', name: '最小值'} ] } } ] }, //第2個時間點 {}, //... ] }

其他時間點只需要設置于2002年不同的地方便可，本例我們僅僅設置標題和數據表。

var option = { //時間軸設置 timeline : { //時間軸時間列表 data:[ '2002-01-01','2003-01-01','2004-01-01','2005-01-01','2006-01-01' ], //自定義處理，只顯示年份 label:{ formatter : function(s) { return s.slice(0, 4); } }, //時間軸的位置設定 height:80, x:50, padding:[40,10,10,10], //時間軸播放控制 autoPlay : true, playInterval : 2000 }, //時間點設置 options : [ //第1個時間點 //2002年數據表 { title:{ text:'2002年貨物銷量圖', subtext:'純屬捏造，如有雷同，人品爆發。' }, //設置提示 tooltip: { show: true }, //設置圖例 legend: { data:['銷量'] }, //設置坐標軸 xAxis : [ { type : 'category', data : ["襯衫","羊毛衫","雪紡衫","褲子","高跟鞋","襪子","帽子","圍巾"], axisLabel:{ margin:⑵0, textStyle:{ color:'#999', fontWeight:'bold' } } } ], yAxis : [ { type : 'value' } ], series : [ { type:'line', data:[5, 20, 38, 10, 24, 20,24,32], //繪制平均線 markLine : { data : [ {type : 'average', name: '平均值'} ] }, //繪制最高最低點 markPoint : { data : [ {type : 'max', name: '最大值'}, {type : 'min', name: '最小值'} ] } } ] }, //第2個時間點 //2003年數據表，新增內容 { title:{ text:'2003年貨物銷量圖', subtext:'純屬捏造，如有雷同，人品爆發。' }, series : [ { type:'line', data:[10, 20, 36, 18, 26, 16,20,34], //繪制平均線 markLine : { data : [ {type : 'average', name: '平均值'} ] }, //繪制最高最低點 markPoint : { data : [ {type : 'max', name: '最大值'}, {type : 'min', name: '最小值'} ] } } ] }, //第3個時間點 {}, //... ] }

剩下的就不多說了，大家自行補足。

感謝您的瀏覽，歡迎提出您的寶貴意見。

----------------------------------------------------------

前端開發whqet，關注web前端開發，分享相干資源，歡迎點贊，歡迎拍磚。
---------------------------------------------------------------------------------------------------------
