本文屬于SQL Server AlwaysON從入門到進階系列文章
前言：
本節講授關于SQL Server 存儲方面的內容，相對其他小節而言這節比較短。本節會提供1些關于使用群集或非群集系統進程中對存儲的利用建議。固然，重點還是集中在對1個標準的AlwaysOn可用組配置進程中，對存儲的選擇和配置上面。
AlwaysOn的部署首先建立在1個Windows Server Failover Cluster（WSFC）上。并且每一個服務器通常有1個獨立的SQL Server實例。另外，每一個服務器使用其本地存儲來寄存獨立的SQL Server實例的數據庫文件（數據文件、日志文件、備份文件等）。雖然所有火伴節點都屬于同1個群集，但是不需要基于硬盤見證或故障轉移實例，也沒有同享存儲的要求。從而避免了FCI中的同享存儲單點故障風險。但是AlwaysOn可用組可使用FCI作為可用副本。這個不但又重新引入單點故障的風險，也增加了群集對節點的復雜度。
言歸正傳，現在來看1下存儲系統的核心內容：
- 本地存儲（Localized）
- 網絡存儲（Networked）
下面來詳細介紹1下：
本地附加存儲（Locally Attached Storage）：
這類模式下，本地存儲是直接連到
服務器上，硬盤直接插入硬件背板（backplane），然后連到
服務器的主板上。較老的配置可能會包括將通過68/80針電纜連接到PCI總線的擴大RAID控制器上。
下圖是1個典型的本地存儲示意圖。這是相對來講路徑斷和復雜度低的，可提供快速硬盤訪問的方式。背板有1個輸入輸出BIOS，可以用于控制橫跨本地硬盤的RAID陣列的硬盤冗余功能，但是由于硬件
服務器的限制，通常最大只有16個硬盤可用。
這是典型的沒有網絡存儲的節點中的單獨存儲示意圖，在WSFC中，沒有獨立的存儲同享給其他節點。這也使得查分節點的物理位置進程中，不需要對存儲進行復制。
網絡存儲（Network Storage）：
網絡存儲可以作為資源提供給多個計算機系統。有1個中央存儲庫通過下降很狂每一個

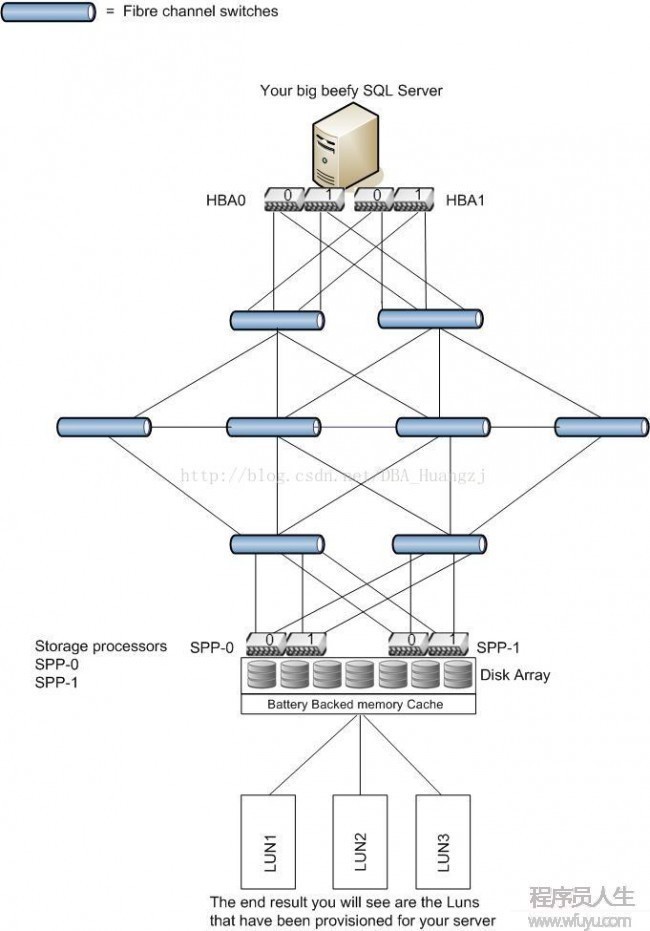

服務器的多個陣列的接觸點從而更加簡單地管理這些硬盤。以下圖所示，通常系統中有很多
服務器通過光纖（Fibre Channel,FC）網絡互聯，通常也稱為“Fabric”。計算機通過1個Host Bus Adapter(HBA卡，
主機總線適配器是網絡與交換，是能插入計算機或大型主機的板卡)，實際上HBA卡類似于1個網卡。
各個
服務器也能夠通過iSCSI網絡進行互聯，這個網絡相對較新但帶寬受限（1Gbps）。它運行在標準的、隔離的TCP\IP網絡。
服務器通常使用專用網卡，只用于iSCSI和TCP通訊從而下降負載，意味著iSCSI的流量控制被分攤出來。現代iSCSI已可以處理上限為10Gbps的帶寬數據。對iSCSI配置的好處之1是它幣傳統的FC網絡更加經濟。但是，也不總是這樣。
當有很多
服務器發送要求給存儲進程并從中接收結果時，可以快速發現在FC網絡中產生了多少流量。正如TCP\IP網絡那樣，你會發現FC網絡會被堵滿。然后存儲區域的網絡會因此產生性能問題。在復雜的SAN配置中，會有多個交換機連接大量的網線和額外電源需求。如上圖，可以看到這類情況下數據活動路徑和復雜度都明顯變大。
在這么長的路徑和復雜路由中提出I/O要求，會消耗很多事件和其他開消。關于整合的存儲，這類系統能提供甚么呢？這類存儲可以更容易地調配和交付資源給大范圍的數據。然后就像虛擬化，不是每一個實體都可以用。
這類模式的存儲也經常使用于SQL Server 的FCI中，LUNs從磁盤陣列中劃出來，而且數量巨大。這里的缺點是陣列可能被以128KB的塊大小格式化。這個大小對SQL Server來講并不是最優化。其優點是，當被公道配置后，存儲要求幾近可以不到末端陣列。由于要求可以直接產生在高速內存緩沖區，然后緩存的數據在適合的時間點被刷到硬盤從而下降對性能的影響。在停電時，后備電源也會把緩存中的數據刷新到硬盤以避免數據丟失。

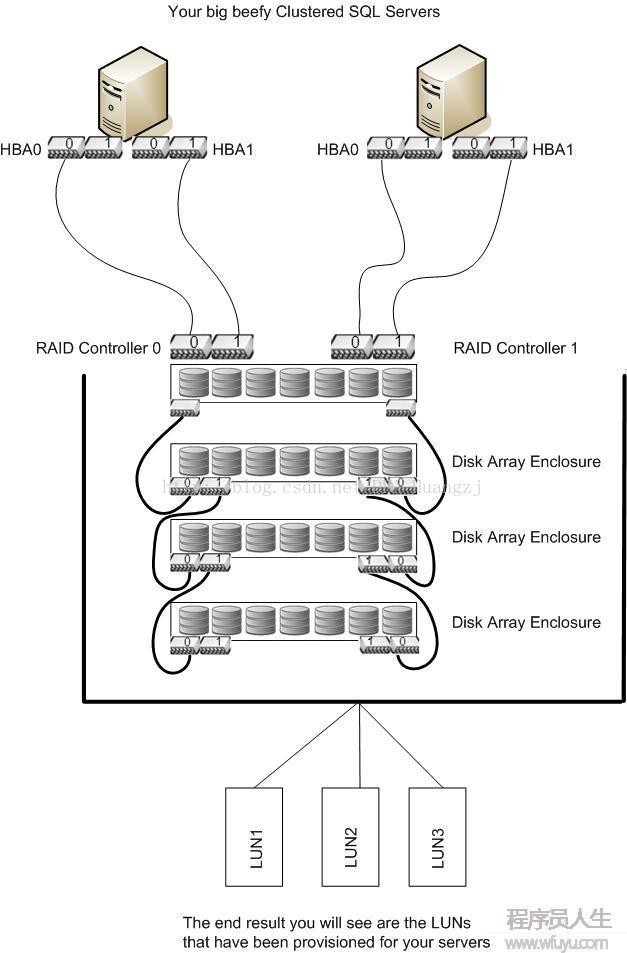

另外還有1種網絡存儲可用于在高可用節點中同享存儲又避免多個主機連接的開消。這類存儲類型稱為Direct Attached Storage（DAS，直接附加存儲），這類系統專門為可使用基于私有光纖連接、基本上可以歸到本地化的利用而設計。下面是1個典型的私有高可用存儲配置示意圖：
這個場景下，如果想創建私有高可用群集，會略微比本地存儲更好。1些存儲供應商提供通過光纖連接的裝備，并可以有最多兩個主機連接到高可用方案的多個路徑中。多個陣列存儲模塊可以順便增加可用存儲量。
這類存儲也能夠用于SQL Server FCI中。這類方式合適在特定環境下的小型或簡單群集中少數幾個節點同享存儲之用。你可能已注意到上圖中LUNs的方式是1個方框，這是由于不是所有的Windows系統的邏輯硬盤底層都有獨立的物理陣列。上圖的情形也是最多見的配置中，磁盤被設置為1個較大的陣列。
想象1個大蛋糕。或在這類情況下，從物理硬盤池中創建的陣列。切下1塊蛋糕或從陣列中劃出1個LUN用于給Windows作為邏輯硬盤之用。
總結：
這1篇介紹了為群集和獨立的SQL Server實例配置穩定堅固的典型存儲要求。下1節會側重介紹支持WSFC和FCI及AlwaysOn可用組所需的基礎設施。
