本文使用的是ESP8266-07串口轉wifi模塊。

硬件連接

總共要接以下幾根線：
ESP8266
TX――>RX
RX――>TX
VCC――>3.3v
GND――>GND
CH_PD――>高電平
RST――>高電平
GPIO15――>GND

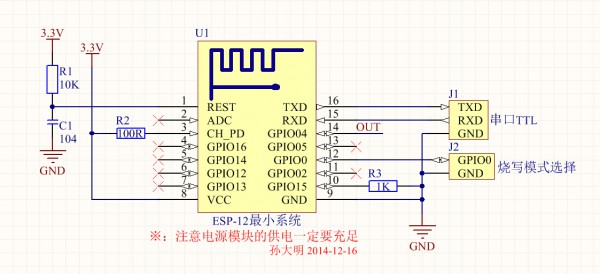

電路圖以下，可以沒必要像最小系統那末嚴格，本人電源直接使用USB串口上的3.3v,上拉，下拉電阻不接也能夠使用。

啟動

• 將串口接入電腦，模塊藍色等閃爍幾下后熄滅，紅色燈常亮
• 裝備可以搜索到模塊所發出的wifi，通常名字為esp_xxxxx
• 打開SSCOM42，通過串口設置AT指令。
• 由于出廠使用的是0.9.2的固件，波特率默許為9600，更高版本的固件波特率為115200.
• 串口助手1定要勾選發送新行
• 重啟模塊的時候，串口會接收到1段亂碼，若使用高版本的固件則不會出現這類現象

模塊做服務器與客戶端通訊

通過串口輸入AT指令來進行設置
1. AT+CWMODE=3 //設置為服務器客戶端模式
2. AT+CIPMUX=1 //設置模塊允許多連接，這條命令1定要比CIPSERVER先履行
3. AT+CIPSERVER=1,8080 //開啟服務器，并使用8080端口進行通訊。注意AT指令中的逗號1定要注意是英文的逗號
如果是pc連上模塊，注意確保pc只有1個ip，如果pc同時還接入了本地連接，會致使網絡調試助手連接不上模塊

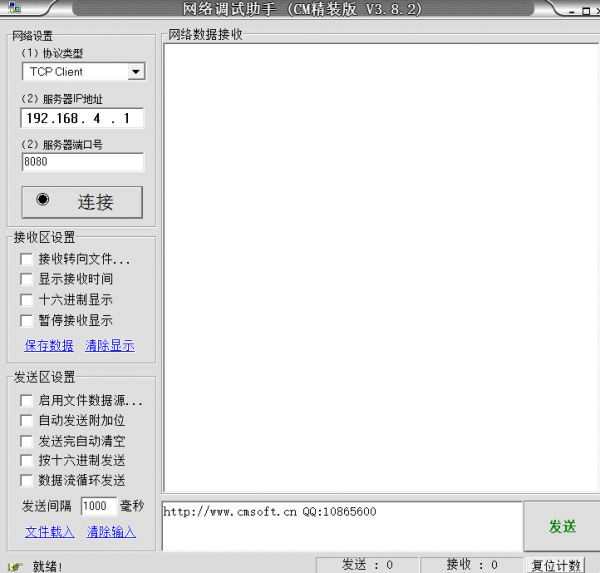

網絡調試助手設置以下：

• 192.168.4.1是模塊默許的ip地址，可以通過AT指令更改
• 連接上后，串口助手上會顯示link，便可進行互發數據
• 模塊像客戶端發送數據使用AT指令:AT+CIPSEND=0,6 0代表的是TCP連接編號，6表示發送6個字符，串口助手中會自動添加換行符，因此只需輸入5個字符
• AT+CIPSTATUS 可以查看當前與模塊建立TCP連接的信息，模塊最多可以有5個TCP連接 ，編號0⑷
• AT+CWLIF 可以查看當前連接到模塊的客戶端地址。

幫助文檔

調試模塊可以查看:
ESP8266新手入門調試指點(補全).doc
AT指令可以查詢:
4A-Espressif AT指令集018.pdf
模塊的硬件連接及信息可以查看:
ESP8266-07 WiFi模塊用戶手冊V1.0.doc
