struct ngx_http_request_s { uint32_t signature; /* "HTTP" */ /* 客戶端連接 */ ngx_connection_t *connection; /* * 以下4個成員是保存模塊對應的上下文結構指針； * ctx 對應的是自定義的上下文結構指針； * main_conf 對應的是main級別配置結構體的指針； * srv_conf 對應的是server級別配置結構體的指針； * loc_conf 對應的是location級別配置結構體的指針； */ void **ctx; void **main_conf; void **srv_conf; void **loc_conf; /* * 以下兩個是處理http要求； * 當http頭部接收終了，第1次在業務上處理http要求時，http框架提供的處理方法是ngx_http_process_request; * 若該方法沒法1次性處理完該要求的全部業務時，當控制權歸還給epoll事件模塊后，該要求再次被回調， * 此時，將通過ngx_http_request_handler方法進行處理，而這個方法中對可讀或可寫事件的處理就是由函數 * read_event_handler或write_event_handler 來處理要求； */ ngx_http_event_handler_pt read_event_handler; ngx_http_event_handler_pt write_event_handler; #if (NGX_HTTP_CACHE) ngx_http_cache_t *cache; #endif /* 若使用upstream機制，則需要以下的結構體 */ ngx_http_upstream_t *upstream; ngx_array_t *upstream_states; /* of ngx_http_upstream_state_t */ /* 內存池 */ ngx_pool_t *pool; /* 主要用于接收http要求頭部內容的緩沖區 */ ngx_buf_t *header_in; /* * 調用函數ngx_http_request_headers 接收并解析http要求頭部終了后， * 則把解析完成的每個http頭部加入到結構體headers_in的成員headers鏈表中， * 同時初始化該結構體的其他成員； */ ngx_http_headers_in_t headers_in; /* * http模塊將待發送的http相應的信息寄存在headers_out中， * 并期望http框架將headers_out中的成員序列化為http響應包體發送個客戶端； */ ngx_http_headers_out_t headers_out; /* 接收要求包體的數據結構 */ ngx_http_request_body_t *request_body; /* 延遲關閉連接的時間 */ time_t lingering_time; /* 當前要求初始化的時間 */ time_t start_sec; ngx_msec_t start_msec; /* * 以下的 9 個成員是函數ngx_http_process_request_line在接收、解析http要求行時解析出的信息 */ ngx_uint_t method; /* 方法名稱 */ ngx_uint_t http_version; /* 協議版本 */ ngx_str_t request_line; /* 要求行 */ ngx_str_t uri; /* 客戶要求中的uri */ ngx_str_t args; /* uri 中的參數 */ ngx_str_t exten; /* 客戶要求的文件擴大名 */ ngx_str_t unparsed_uri; /* 沒經過URI 解碼的原始要求 */ ngx_str_t method_name; /* 方法名稱字符串 */ ngx_str_t http_protocol;/* 其data成員指向要求中http的起始地址 */ /* * 存儲待發送給客戶的http響應； * out保存著由headers_out序列化后的表示http頭部的TCP流； * 調用ngx_http_output_filter方法后，out還保存這待發送的http包體； */ ngx_chain_t *out; /* * 當前要求多是用戶要求，或是派生的子要求； * main標識1序列相干的派生子要求的原始要求； * 即通過main與當前要求的地址對照來判斷是用戶要求還是派生子要求； */ ngx_http_request_t *main; /* * 當前要求的父親要求，但不1定是原始要求 */ ngx_http_request_t *parent; /* 以下兩個是與subrequest子要求相干的功能 */ ngx_http_postponed_request_t *postponed; ngx_http_post_subrequest_t *post_subrequest; /* 連接子要求的鏈表 */ ngx_http_posted_request_t *posted_requests; /* * 全局結構體ngx_http_phase_engine_t定義了1個ngx_http_phase_handler_t回調方法的數組； * 而這里的phase_handler作為該數組的序列號表示指定數組中的回調方法，相當于數組的下標； */ ngx_int_t phase_handler; /* * 表示NGX_HTTP_CONTENT_PHASE階段提供給http模塊要求的1種方式，它指向http模塊實現的要求處理方法 */ ngx_http_handler_pt content_handler; /* * 在NGX――HTTP_CONTENT_PHASE階段需要判斷要求是不是具有訪問權限時， * 可通過access_code來傳遞http模塊的handler回調方法的返回值來判斷， * 若為0表示具有權限，否則不具有； */ ngx_uint_t access_code; ngx_http_variable_value_t *variables; #if (NGX_PCRE) ngx_uint_t ncaptures; int *captures; u_char *captures_data; #endif /* 限制當前要求的發送的速率 */ size_t limit_rate; size_t limit_rate_after; /* http響應的長度，不包括http響應頭部 */ /* used to learn the Apache compatible response length without a header */ size_t header_size; /* http要求的長度，包括http要求頭部、http要求包體 */ off_t request_length; /* 表示毛病狀態標志 */ ngx_uint_t err_status; /* http 連接 */ ngx_http_connection_t *http_connection; #if (NGX_HTTP_SPDY) ngx_http_spdy_stream_t *spdy_stream; #endif /* http日志處理函數 */ ngx_http_log_handler_pt log_handler; /* 釋放資源 */ ngx_http_cleanup_t *cleanup; /* 以下都是1些標志位 */ /* 派生子要求 */ unsigned subrequests:8; /* 作為原始要求的援用計數，每派生1個子要求，原始要求的成員count會增加1 */ unsigned count:8; /* 阻塞標志位 */ unsigned blocked:8; /* 標志位：為1表示當前要求是異步IO方式 */ unsigned aio:1; unsigned http_state:4; /* URI with "/." and on Win32 with "//" */ unsigned complex_uri:1; /* URI with "%" */ unsigned quoted_uri:1; /* URI with "+" */ unsigned plus_in_uri:1; /* URI with " " */ unsigned space_in_uri:1; unsigned invalid_header:1; unsigned add_uri_to_alias:1; unsigned valid_location:1; unsigned valid_unparsed_uri:1; /* 標志位：為1表示URI已被重寫 */ unsigned uri_changed:1; /* 表示URI被重寫的次數 */ unsigned uri_changes:4; unsigned request_body_in_single_buf:1; unsigned request_body_in_file_only:1; unsigned request_body_in_persistent_file:1; unsigned request_body_in_clean_file:1; unsigned request_body_file_group_access:1; unsigned request_body_file_log_level:3; unsigned subrequest_in_memory:1; unsigned waited:1; #if (NGX_HTTP_CACHE) unsigned cached:1; #endif #if (NGX_HTTP_GZIP) unsigned gzip_tested:1; unsigned gzip_ok:1; unsigned gzip_vary:1; #endif unsigned proxy:1; unsigned bypass_cache:1; unsigned no_cache:1; /* * instead of using the request context data in * ngx_http_limit_conn_module and ngx_http_limit_req_module * we use the single bits in the request structure */ unsigned limit_conn_set:1; unsigned limit_req_set:1; #if 0 unsigned cacheable:1; #endif unsigned pipeline:1; unsigned chunked:1; unsigned header_only:1; unsigned keepalive:1; unsigned lingering_close:1; unsigned discard_body:1; unsigned internal:1; unsigned error_page:1; unsigned ignore_content_encoding:1; unsigned filter_finalize:1; unsigned post_action:1; unsigned request_complete:1; unsigned request_output:1; unsigned header_sent:1; unsigned expect_tested:1; unsigned root_tested:1; unsigned done:1; unsigned logged:1; unsigned buffered:4; unsigned main_filter_need_in_memory:1; unsigned filter_need_in_memory:1; unsigned filter_need_temporary:1; unsigned allow_ranges:1; unsigned single_range:1; #if (NGX_STAT_STUB) unsigned stat_reading:1; unsigned stat_writing:1; #endif /* used to parse HTTP headers */ /* 當前的解析狀態 */ ngx_uint_t state; ngx_uint_t header_hash; ngx_uint_t lowcase_index; u_char lowcase_header[NGX_HTTP_LC_HEADER_LEN]; u_char *header_name_start; u_char *header_name_end; u_char *header_start; u_char *header_end; /* * a memory that can be reused after parsing a request line * via ngx_http_ephemeral_t */ u_char *uri_start; u_char *uri_end; u_char *uri_ext; u_char *args_start; u_char *request_start; u_char *request_end; u_char *method_end; u_char *schema_start; u_char *schema_end; u_char *host_start; u_char *host_end; u_char *port_start; u_char *port_end; unsigned http_minor:16; unsigned http_major:16; };

/* ngx_http_upstream_t 結構體 */ struct ngx_http_upstream_s { /* 處理讀事件的回調方法，每個階段都有不同的 read_event_handler */ ngx_http_upstream_handler_pt read_event_handler; /* 處理寫事件的回調方法，每個階段都有不同的 write_event_handler */ ngx_http_upstream_handler_pt write_event_handler; /* 表示主動向上游服務器發起的連接 */ ngx_peer_connection_t peer; /* * 當向 下游客戶端轉發響應時（此時，ngx_http_request_t 結構體中的subrequest_in_memory標志位為0）， * 若已打開緩存且認為上游網速更快，此時會使用pipe成員來轉發響應； * 使用這類方式轉發響應時，在HTTP模塊使用upstream機制前必須構造pipe結構體； */ ngx_event_pipe_t *pipe; /* 發送給上游服務器的要求，在實現create_request方法時需設置它 */ ngx_chain_t *request_bufs; /* 定義了向下游發送響應的方式 */ ngx_output_chain_ctx_t output; ngx_chain_writer_ctx_t writer; /* 指定upstream機制的運行方式 */ ngx_http_upstream_conf_t *conf; /* * HTTP模塊實現process_header方法時，若希望upstream直接轉發響應， * 則需把解析出來的響應頭部適配為HTTP的響應頭部，同時需要把包頭中的 * 信息設置到headers_in結構體中 */ ngx_http_upstream_headers_in_t headers_in; /* 解析主機域名，用于直接指定的上游服務器地址 */ ngx_http_upstream_resolved_t *resolved; /* 接收客戶信息的緩沖區 */ ngx_buf_t from_client; /* * 接收上游服務器響應包頭的緩沖區，當不直接把響應轉發給客戶端， * 或buffering標志位為0的情況轉發包體時，接收包體的緩沖區依然使用buffer */ ngx_buf_t buffer; off_t length; /* * out_bufs有兩種不同意義： * 1、當不需要轉發包體，且默許使用input_filter方法處理包體時， * out_bufs將會指向響應包體，out_bufs鏈表中產生多個ngx_but_t緩沖區， * 每一個緩沖區都指向buffer緩存中的1部份，而這里只是調用recv方法接收到的1段TCP流； * 2、當需要向下游轉發包體時，這個鏈表指向上1次向下游轉發響應到現在這段時間內接收自上游的緩存響應； */ ngx_chain_t *out_bufs; /* * 當需要向下游轉發響應包體時，它表示上1次向下游轉發響應時沒有發送完的內容； */ ngx_chain_t *busy_bufs; /* * 這個鏈表用于回收out_bufs中已發送給下游的ngx_buf_t結構體； */ ngx_chain_t *free_bufs; /* * 處理包體前的初始化方法； * 其中data參數用于傳遞用戶數據結構，就是下面成員input_filter_ctx */ ngx_int_t (*input_filter_init)(void *data); /* * 處理包體的方法； * 其中data參數用于傳遞用戶數據結構，就是下面成員input_filter_ctx， * bytes表示本次接收到包體的長度； */ ngx_int_t (*input_filter)(void *data, ssize_t bytes); /* 用于傳遞HTTP自定義的數據結構 */ void *input_filter_ctx; #if (NGX_HTTP_CACHE) ngx_int_t (*create_key)(ngx_http_request_t *r); #endif /* HTTP模塊實現的create_request方法用于構造發往上游服務器的要求 */ ngx_int_t (*create_request)(ngx_http_request_t *r); /* 與上游服務器的通訊失敗后，若想再次向上游服務器發起連接，則調用該函數 */ ngx_int_t (*reinit_request)(ngx_http_request_t *r); /* * 解析上游服務器返回的響應包頭，該函數返回4個值中的1個： * NGX_AGAIN 表示包頭沒有接收完全； * NGX_HTTP_UPSTREAM_INVALID_HEADER 表示包頭不合法； * NGX_ERROR 表示出現毛??； * NGX_OK 表示解析到完全的包頭； */ ngx_int_t (*process_header)(ngx_http_request_t *r); /* 當客戶端放棄要求時被調用，由于系統會自動關閉連接，因此，該函數不會進行任何具體操作 */ void (*abort_request)(ngx_http_request_t *r); /* 結束upstream要求時會調用該函數 */ void (*finalize_request)(ngx_http_request_t *r, ngx_int_t rc); /* * 在上游返回的響應出現location或refresh頭部表示重定向時， * 會通過ngx_http_upstream_process_headers方法調用到可由HTTP模塊 * 實現的rewrite_redirect方法； */ ngx_int_t (*rewrite_redirect)(ngx_http_request_t *r, ngx_table_elt_t *h, size_t prefix); ngx_int_t (*rewrite_cookie)(ngx_http_request_t *r, ngx_table_elt_t *h); ngx_msec_t timeout; /* 用于表示上游響應的狀態：毛病編碼、包體長度等信息 */ ngx_http_upstream_state_t *state; ngx_str_t method; ngx_str_t schema; ngx_str_t uri; ngx_http_cleanup_pt *cleanup; /* 以下是1些標志位 */ unsigned store:1; unsigned cacheable:1; unsigned accel:1; unsigned ssl:1; #if (NGX_HTTP_CACHE) unsigned cache_status:3; #endif unsigned buffering:1; unsigned keepalive:1; unsigned upgrade:1; unsigned request_sent:1; unsigned header_sent:1; };

/* ngx_http_upstream_conf_t 結構體 */ typedef struct { /* * 若在ngx_http_upstream_t結構體中沒有實現resolved成員時， * upstream這個結構體才會生效，定義上游服務器的配置； */ ngx_http_upstream_srv_conf_t *upstream; /* 建立TCP連接的超時時間 */ ngx_msec_t connect_timeout; /* 發送要求的超時時間 */ ngx_msec_t send_timeout; /* 接收響應的超時時間 */ ngx_msec_t read_timeout; ngx_msec_t timeout; /* TCP的SO_SNOLOWAT選項，表示發送緩沖區的下限 */ size_t send_lowat; /* ngx_http_upstream_t中的buffer大小 */ size_t buffer_size; size_t busy_buffers_size; /* 臨時文件的最大長度 */ size_t max_temp_file_size; /* 表示緩沖區中的響應寫入到臨時文件時1次寫入字符流的最大長度 */ size_t temp_file_write_size; size_t busy_buffers_size_conf; size_t max_temp_file_size_conf; size_t temp_file_write_size_conf; /* 以緩存響應的方式轉發上游服務器的包體時所使用的內存大小 */ ngx_bufs_t bufs; /* ignore_headers使得upstream在轉發包頭時跳過對某些頭部的處理 */ ngx_uint_t ignore_headers; /* * 以2進制位來處理毛病碼，若處理上游響應時發現這些毛病碼， * 那末在未將響應轉發給下游客戶端時，將會選擇1個上游服務器來重發要求； */ ngx_uint_t next_upstream; /* 表示所創建的目錄與文件的權限 */ ngx_uint_t store_access; /* 轉發響應方式的標志位 */ ngx_flag_t buffering; ngx_flag_t pass_request_headers; ngx_flag_t pass_request_body; ngx_flag_t ignore_client_abort; ngx_flag_t intercept_errors; ngx_flag_t cyclic_temp_file; /* 寄存臨時文件的目錄 */ ngx_path_t *temp_path; /* 不轉發的頭部 */ ngx_hash_t hide_headers_hash; /* * 當轉發上游響應頭部到下游客戶端時， * 若不希望將某些頭部轉發，則設置在這個數組中 */ ngx_array_t *hide_headers; /* * 當轉發上游響應頭部到下游客戶端時， * 若希望將某些頭部轉發，則設置在這個數組中 */ ngx_array_t *pass_headers; /* 連接上游服務器的本機地址 */ ngx_http_upstream_local_t *local; #if (NGX_HTTP_CACHE) ngx_shm_zone_t *cache; ngx_uint_t cache_min_uses; ngx_uint_t cache_use_stale; ngx_uint_t cache_methods; ngx_flag_t cache_lock; ngx_msec_t cache_lock_timeout; ngx_flag_t cache_revalidate; ngx_array_t *cache_valid; ngx_array_t *cache_bypass; ngx_array_t *no_cache; #endif /* * 當ngx_http_upstream_t 中的store標志位為1時， * 如果需要將上游的響應寄存在文件中， * store_lengths表示寄存路徑的長度； * store_values表示寄存路徑； */ ngx_array_t *store_lengths; ngx_array_t *store_values; signed store:2; unsigned intercept_404:1; unsigned change_buffering:1; #if (NGX_HTTP_SSL) ngx_ssl_t *ssl; ngx_flag_t ssl_session_reuse; #endif /* 使用upstream的模塊名稱，僅用于記錄日志 */ ngx_str_t module; } ngx_http_upstream_conf_t;

typedef struct { ... ngx_http_upstream_conf_t upstream; }ngx_http_hello_conf_t; static ngx_command_t ngx_http_hello_commands[] = { { ngx_string("upstream_conn_timeout"), NGX_HTTP_LOC_CONF|NGX_CONF_TAKE1, ngx_conf_set_msec_slot, NGX_HTTP_LOC_CONF_OFFSET, offsetof(ngx_http_hello_conf_t, upstream.conn_timeout), NULL }, ngx_null_command }; /* 在 ngx_http_hello_handler 方法中以下定義 */ static ngx_int_t ngx_http_hello_handler(ngx_http_request_t *r) { ... ngx_http_hello_conf_t *mycf = (ngx_http_hello_conf_t *)ngx_http_get_module_loc_conf(r,ngx_http_hello_module); r->upstream->conf = &mycf->upstream; ... }

typedef struct { /* 主機名稱 */ ngx_str_t host; /* 端口號 */ in_port_t port; ngx_uint_t no_port; /* unsigned no_port:1 */ /* 地址個數 */ ngx_uint_t naddrs; /* 地址 */ ngx_addr_t *addrs; /* 上游服務器地址 */ struct sockaddr *sockaddr; /* 上游服務器地址長度 */ socklen_t socklen; ngx_resolver_ctx_t *ctx; } ngx_http_upstream_resolved_t;

/* * 處理包體前的初始化方法； * 其中data參數用于傳遞用戶數據結構，就是下面成員input_filter_ctx */ ngx_int_t (*input_filter_init)(void *data); /* * 處理包體的方法； * 其中data參數用于傳遞用戶數據結構，就是下面成員input_filter_ctx， * bytes表示本次接收到包體的長度； */ ngx_int_t (*input_filter)(void *data, ssize_t bytes); /* 用于傳遞HTTP自定義的數據結構 */ void *input_filter_ctx; /* HTTP模塊實現的create_request方法用于構造發往上游服務器的要求 */ ngx_int_t (*create_request)(ngx_http_request_t *r); /* 與上游服務器的通訊失敗后，若想再次向上游服務器發起連接，則調用該函數 */ ngx_int_t (*reinit_request)(ngx_http_request_t *r); /* * 解析上游服務器返回的響應包頭，該函數返回4個值中的1個： * NGX_AGAIN 表示包頭沒有接收完全； * NGX_HTTP_UPSTREAM_INVALID_HEADER 表示包頭不合法； * NGX_ERROR 表示出現毛?。? * NGX_OK 表示解析到完全的包頭； */ ngx_int_t (*process_header)(ngx_http_request_t *r); /* 當客戶端放棄要求時被調用，由于系統會自動關閉連接，因此，該函數不會進行任何具體操作 */ void (*abort_request)(ngx_http_request_t *r); /* 結束upstream要求時會調用該函數 */ void (*finalize_request)(ngx_http_request_t *r, ngx_int_t rc); /* * 在上游返回的響應出現location或refresh頭部表示重定向時， * 會通過ngx_http_upstream_process_headers方法調用到可由HTTP模塊 * 實現的rewrite_redirect方法； */ ngx_int_t (*rewrite_redirect)(ngx_http_request_t *r, ngx_table_elt_t *h, size_t prefix);

/* HTTP模塊實現的create_request方法用于構造發往上游服務器的要求 */ ngx_int_t (*create_request)(ngx_http_request_t *r); /* * 解析上游服務器返回的響應包頭，該函數返回4個值中的1個： * NGX_AGAIN 表示包頭沒有接收完全； * NGX_HTTP_UPSTREAM_INVALID_HEADER 表示包頭不合法； * NGX_ERROR 表示出現毛?。? * NGX_OK 表示解析到完全的包頭； */ ngx_int_t (*process_header)(ngx_http_request_t *r); /* 結束upstream要求時會調用該函數 */ void (*finalize_request)(ngx_http_request_t *r, ngx_int_t rc);

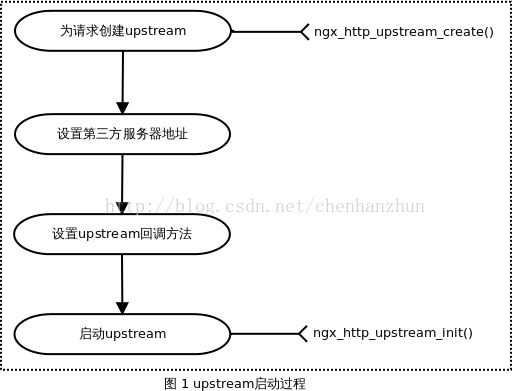

static ngx_int_t ngx_http_hello_handler(ngx_http_request_t *r) { ... r->main->count++; ngx_http_upstream_init(r); return NGX_DONE; }

location /subrq { rewrite ^/subrq(.*)$ $1 break; proxy_pass https://github.com; }

ngx_int_t ngx_http_subrequest(ngx_http_request_t *r, ngx_str_t *uri, ngx_str_t *args, ngx_http_request_t **psr, ngx_http_post_subrequest_t *ps, ngx_uint_t flags);
