【OpenGL】Shader實例分析（七）- 雪花飄落效果
來源：程序員人生 發布時間：2014-11-17 08:20:19 閱讀次數：5349次
轉發請保持地址：http://blog.csdn.net/stalendp/article/details/40624603

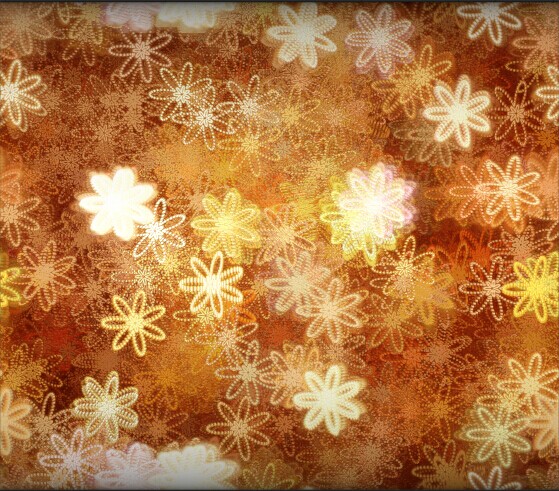

研究了1個雪花飄落效果，感覺挺不錯的，分享給大家，效果以下：
代碼以下：
Shader "shadertoy/Flakes" { // https://www.shadertoy.com/view/4d2Xzc
Properties{
iMouse ("Mouse Pos", Vector) = (100,100,0,0)
iChannel0("iChannel0", 2D) = "white" {}
iChannelResolution0 ("iChannelResolution0", Vector) = (100,100,0,0)
}
CGINCLUDE
#include "UnityCG.cginc"
#pragma target 3.0
#pragma glsl
#define vec2 float2
#define vec3 float3
#define vec4 float4
#define mat2 float2x2
#define iGlobalTime _Time.y
#define mod fmod
#define mix lerp
#define atan atan2
#define fract frac
#define texture2D tex2D
// 屏幕的尺寸
#define iResolution _ScreenParams
// 屏幕中的坐標，以pixel為單位
#define gl_FragCoord ((_iParam.srcPos.xy/_iParam.srcPos.w)*_ScreenParams.xy)
#define PI2 6.28318530718
#define pi 3.14159265358979
#define halfpi (pi * 0.5)
#define oneoverpi (1.0 / pi)
fixed4 iMouse;
sampler2D iChannel0;
fixed4 iChannelResolution0;
struct v2f {
float4 pos : SV_POSITION;
float4 srcPos : TEXCOORD0;
};
// precision highp float;
v2f vert(appdata_base v){
v2f o;
o.pos = mul (UNITY_MATRIX_MVP, v.vertex);
o.srcPos = ComputeScreenPos(o.pos);
return o;
}
vec4 main(v2f _iParam);
fixed4 frag(v2f _iParam) : COLOR0 {
return main(_iParam);
}
vec4 main(v2f _iParam) {
vec2 p = gl_FragCoord.xy/iResolution.xy;
vec3 col = vec3(0,0,0);
float dd = 150;
for( int i=0; i<dd; i++ )
{
float an = 6.2831*float(i)/dd;
vec2 of = vec2( cos(an), sin(an) ) * (1.0+0.6*cos(7.0*an+iGlobalTime)) + vec2( 0.0, iGlobalTime );
col = max( col, texture2D( iChannel0, p + 20*of/iResolution.xy ).xyz );
col = max( col, texture2D( iChannel0, p + 5.0*of/iResolution.xy ).xyz );
}
col = pow( col, vec3(1.0,2.0,3.0) ) * pow( 4.0*p.y*(1.0-p.y), 0.2);
return vec4( col, 1.0 );
}
ENDCG
SubShader {
Pass {
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#pragma fragmentoption ARB_precision_hint_fastest
ENDCG
}
}
FallBack Off
}
代碼分析：
1）7邊形雪花的繪制算法
具體代碼以下：
float dd = 150;
for( int i=0; i<dd; i++ )
{
float an = 6.2831*float(i)/dd;
vec2 of = vec2( cos(an), sin(an) ) * (1.0+0.6*cos(7.0*an+iGlobalTime)) + vec2( 0.0, iGlobalTime );
col = max( col, texture2D( iChannel0, p + 20*of/iResolution.xy ).xyz );
col = max( col, texture2D( iChannel0, p + 5.0*of/iResolution.xy ).xyz );
}
在理解這段代碼前，先理解怎樣畫1個圈，代碼以下：
float dd = 30;
for( int i=0; i<dd; i++ )
{
float an = 6.2831*float(i)/dd;
vec2 of = vec2( cos(an), sin(an) );
col = max( col, texture2D( iChannel0, p + 20*of/iResolution.xy ).xyz );
}
然后再準備1張貼圖，圖片中間是1個白色像素，周圍都是黑色
效果以下：
這段代碼處于fragment shader中，意味著屏幕上每一個點都會進行上述的算法。具體以下，遍歷貼圖中該點周圍的點（上面的代碼中為距離該點為20單位的圓上的點），把周圍點中最亮的作為該點的色彩。 上面的貼圖有點特殊，只有1個點是白色，其余點都是黑色的。那末只有距離該點正好為20單位的點才會變成亮色，其余的點都是黑色，如上圖的結果。1句話總結上面算法的效果：貼圖中的每個“相對亮點”的周圍都會產生特定的圖形，圖形的亮度取決于該點的亮度。效果可以參考文末的圖片。
接下來理解這段代碼：
float dd = 150;
for( int i=0; i<dd; i++ )
{
float an = 6.2831*float(i)/dd;
vec2 of = vec2( cos(an), sin(an) ) * (1.0+0.7*cos(7.0*an));
col = max( col, texture2D( iChannel0, p + 20*of/iResolution.xy ).xyz );
// col = max( col, texture2D( iChannel0, p + 5.0*of/iResolution.xy ).xyz );
}
輸出結果以下：
a) 1.0+0.7*cos(7.0*an)的圖象以下：

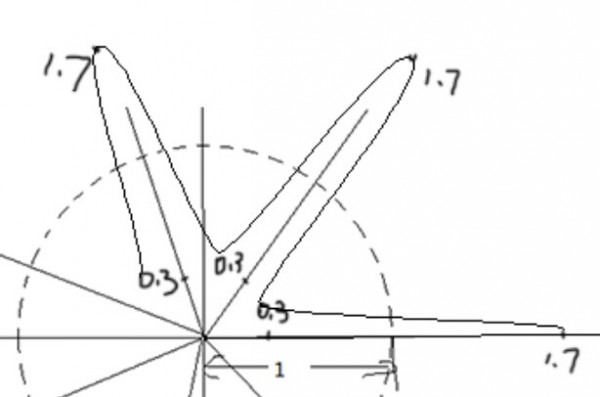

b）算法中 of 向量的路徑為：
結果就很清晰了；其實這里算法和《【OpenGL】Shader實例分析（2）－ Heart》中繪制心形的算法很類似。
最后加上時間就能夠實現動畫了：
vec2 of = vec2( cos(an), sin(an) ) * (1.0+0.6*cos(7.0*an+iGlobalTime)) + vec2( 0.0, iGlobalTime );
第1個iGlobalTime，用來控制雪花的旋轉，第2個iGlobalTime使雪花著落。
2）后期色彩等處理
這里可以理解為1種postEffect處理，具體是以下的代碼貢獻的效果：
col = pow( col, vec3(1.0,2.0,3.0) ) * pow( 4.0*p.y*(1.0-p.y), 0.2);
a) pow(col, vec3(1.0, 2.0, 3.0)) 這句話使得色彩變成暖色調。col值的范圍為[0,1]，對小數繼續pow運算，次數越高，該值越小。比如：0.5的1次方是0.5， 2次方為0.25， 3次方為0.125等；所以這句話的作用很明顯：red成分不變，green變小1些，blue變的更小。到達的效果，使得整體色彩會偏向暖色調。
b）pow(4.0*p.y*(1.0-p.y), 0.2) 使得屏幕上下兩邊變暗。

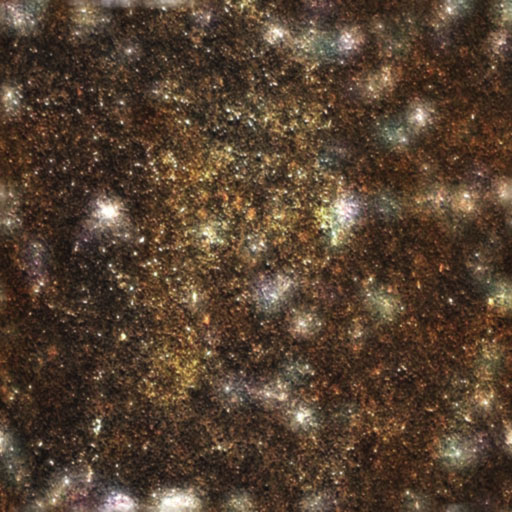

最后附上shader中用到的貼圖：
經進程序處理后，得到以下：
文章終了，歡迎討論。
