計算機圖形學中的常用模型

 今天在網上搜了1下圖形學里面比較經常使用的模型，覺得挺成心思，把它們搜集起來，總結1下。

1、Lena/Lenna

        這個模型是1個美女，名字叫Lena，是1972年11月《Playboy》(國內譯為：花花公子)雜志的1個插圖。不知道花花公子雜志為什么物的請自己去百度。

         Lena是瑞典人，根據英語標準發音，譯為Lenna。下面來張截圖：

        花花公子中的原圖：http://www.ee.cityu.edu.hk/~lmpo/lenna/len_full.jpg

        1973年6月，美國南加州大學的信號圖象處理研究所的1個助理教授和他的1個研究生打算為了1個學術會議找1張數字照片，而他們對手頭現有成堆"無聊"照片感到厭煩。事實上他們需要的是1個人臉照片，同時又能讓人眼前1亮。這時候正好有人走進實驗室，手上帶著1本當時的花花公子雜志，結果故事產生了……而限于當時實驗室裝備和測試圖片的需要，lenna的圖片只摳到了原圖的肩膀部份。

        Lena圖在圖象緊縮算法是最廣泛利用的標準測試圖――她的面部與袒露的肩部已變成了事實上的工業標準。該圖適度的混合了細節、平滑區域、陰影和紋理，從而能很好的測試各種圖象處理算法。同時，Lena還是個美女，圖片非常吸引人。

        參考網站：http://blog.sina.com.cn/s/blog_53ebc106010007m2.html

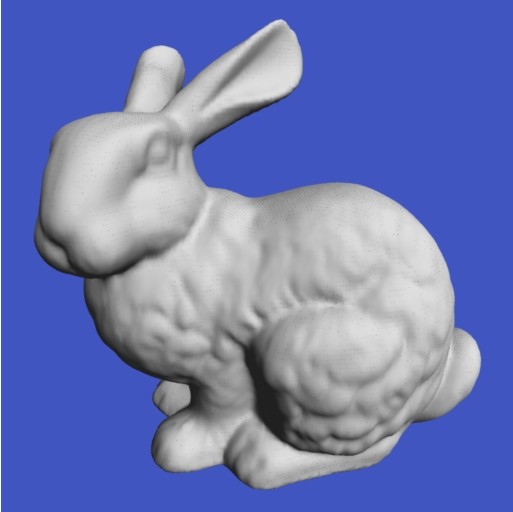

2、Stanford Bunny

        斯坦福兔子。這個應當是大名鼎鼎了。凡是弄圖形學的應當沒有人不知道它吧。

         這個模型最早是被斯坦福大學采取，因此稱之為斯坦福兔子。這個兔子在圖形學界常常使用，它由69,451個3角形組成，有7.5英尺高。它可用于測試多種圖形學算法，包括多邊形簡化、緊縮和平滑表面。

        隨著硬件水平的提高，這個兔子已是1個簡單的模型了，但是依然無妨礙它成為最經典的圖形學模型之1。從1993年左右被提出到現在，這個兔子已經歷了近20年的歷史了。

         參考網站：http://www.cc.gatech.edu/~turk/bunny/bunny.html

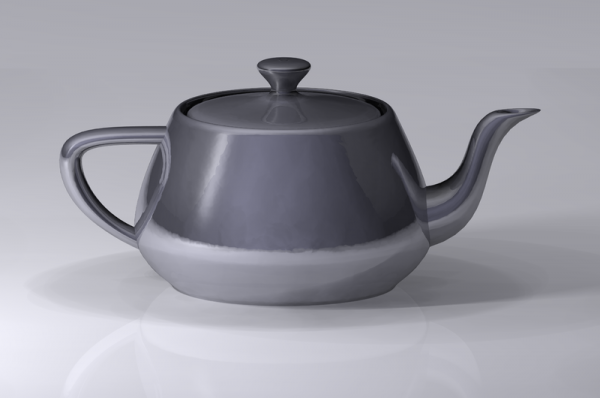

3、Utah teapot

        猶他茶壺。或稱紐維爾茶壺，是在計算機圖形學界廣泛采取的標準參照物體。其造型來自于生活中常見的造型簡單的茶壺，被制成數學模型，外表為實心、柱狀和部份曲面。

        這個茶壺的模型是在1975年由初期的計算機圖形學研究者馬丁?紐維爾制作的，他是猶他大學先鋒圖形項目小組的1員。

        這個茶壺造型包括許多重要特性，使它成為當時的計算機圖形學的實驗者們的理想選擇――油滑、有較多鞍點、把手部位的洞使表面虧格大于0、能于本身構成投影、且在表面無復雜材質貼圖時看起來其實不失真。

4、Cornell Box

        由康奈爾大學提出的模型，將渲染的場景和真實的場景圖片對照，來視察渲染的效果。首次出現是在1984年的SIGGRAPH會議上，以后1舉成名。

       此圖的意義在于，它可以測試渲染進程中較多的因素，特別是和光線相干的，例如光線追蹤算法，輻射度算法等等。

5、Stanford Dragon

       斯坦福龍。這個龍是中國式的龍，不是西方那種大蜥蜴。

        這個龍的模型是1996年在斯坦福大學提出。它是對1個真實存在的模型進行3D掃描得到，有871,414 個3角形，比斯坦福兔子復雜多了。估計是哪位外國友人來中國或是中國學生送了這么1個模型出去，這類模型估計只有中國才會造出來。

         斯坦福龍和兔子1樣，用于測試多種圖形學算法，相當于兔子的升級版。

6、彌勒佛

       這個不多說了，直接上圖：

       不知道誰提出的，也不知道甚么時候，應當不會太早，這個模型其實挺復雜的。在SIGGRAPH會議上，此模型也出現過幾次。

7、總結

        除以上6個之外，固然還有很多的模型。第1個Lena模型是屬于圖象領域，而剩下的5個則是圖形領域的了。現在技術的飛速發展，通過掃描，將1些復雜的實體轉化成電腦模型已不是甚么難事了，所以勢必會有更多的模型出現，但是又有幾個能像斯坦福兔子那樣經典呢？

        外國的研究者挺成心思的，選擇的模型千奇百怪，甚么樣的都有。

        對圖形學方面的研究，斯坦福大學和康奈爾大學研究的早，出的成果也多，為圖形學的發展做出了巨大的貢獻，時至本日，這兩所大學關于計算機圖形學方面的研究依然代表了世界最高水平。

參考：1、http://www.cnblogs.com/bite_the_bullet/archive/2010/09/16/1828420.html

            2、http://en.wikipedia.org/wiki/List_of_common_3D_test_models

            3、http://zh.wikipedia.org/wiki/Utah_Teapot

            4、http://baike.baidu.com/view/5223473.htm

            5、http://en.wikipedia.org/wiki/Cornell_Box

            6、http://en.wikipedia.org/wiki/Stanford_Dragon

The End
